BRUKSANVISNING RT38K5435S9 SAMSUNG

2. Besøk nettstedet for kjøp av deler og legg inn modellkoden til produktet ditt for å

se hvilke deler som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet. - Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produktet.

3. For reservedeler må du sørge for at delenavnet samsvarer med illustrasjonen i denne

håndboken. - Deler som kan repareres av brukeren, er begrenset til håndtak (bare enkelte modeller), pakninger, skuffer og hengsler. MERK Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvutført reparasjon eller ikke- profesjonell reparasjon av produktet, er Samsung ikke ansvarlig for skade på produktet, personskader eller andre produktsikkerhetsproblemer forårsaket av ethvert forsøk på å reparere produktet som ikke følger disse reparasjons- og vedlikeholdsinstruksjonene nøye. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre personer enn en Samsung-sertifisert tjenesteleverandør, vil ikke bli dekket av garantien. FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i denne håndboken. Sørg for å velge riktig delnavn.

• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebærer å løsne døren.

• Bruk vernehansker når du utfører reparasjoner. TMF_RT5000&6000_User-servicing-manual.indb 101 2020-12-18 8:03:31Norsk Det faktiske bildet og de medfølgende komponentdelene til kjøleskapet kan variere, avhengig av modell og land.

• Sørg for å ikke ripe opp forsiden av døren når du skifter ut dørhåndtaket.

• Trykk håndtakene ned på støttene. Kontroller at det ikke er noe mellomrom mellom støttene og døren.

• Stram skruene godt når du fester håndtaket.

• Kontroller at håndtaket er godt festet før du tar i bruk produktet. Slik fjerner du håndtakene MERK Denne prosedyren gjelder både kjøleskap og fryserdel. FRYS Trekk ut håndtaket og trykk håndtaket vertikalt. Når håndtaket frigjøres fra låsen. For å trekke håndtaket mot deg. (Se bildet) KJØL FORSIKTIG

fryser og kjøleskap.

2. Trekk midten av pakningen.

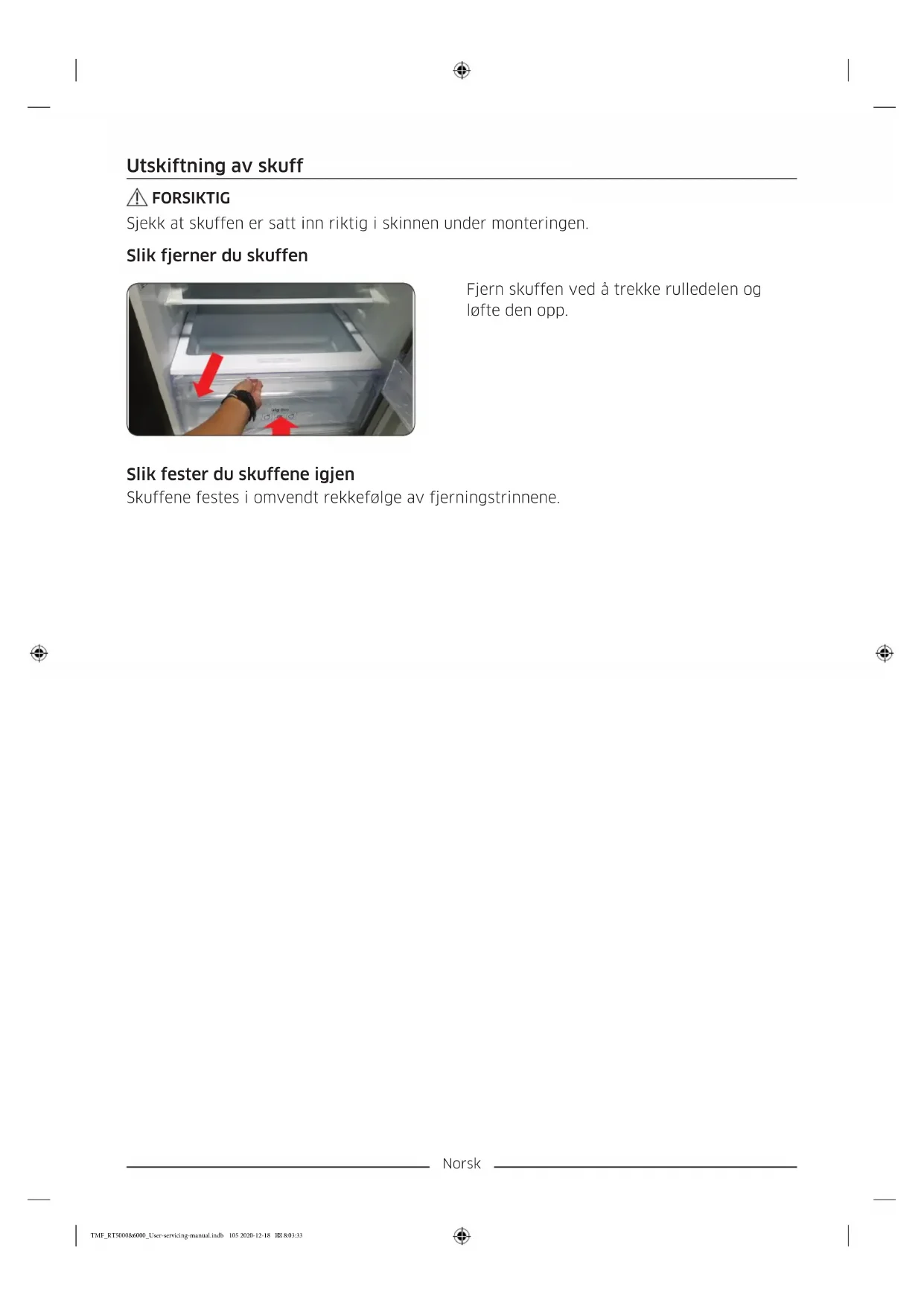

Slik bytter du pakningen Fest en ny pakning til kjøleskapsdøren. Kontroller at det ikke er noe mellomrom mellom den nye pakningen og døren. TMF_RT5000&6000_User-servicing-manual.indb 104 2020-12-18 8:03:32Norsk Utskiftning av skuff FORSIKTIG Sjekk at skuffen er satt inn riktig i skinnen under monteringen. Slik fjerner du skuffen Fjern skuffen ved å trekke rulledelen og løfte den opp. Slik fester du skuffene igjen Skuffene festes i omvendt rekkefølge av fjerningstrinnene. TMF_RT5000&6000_User-servicing-manual.indb 105 2020-12-18 8:03:33Norsk Utskiftning av hengsel For å skifte hengslene må du fjerne dørene først. FORSIKTIG

• Når du fjerner dørene, må du være ekstrem forsiktig fordi dørene er tunge.

• Før du bytter ut hengslene, må du legge noe mykt og dempende, som f.eks. papp, på gulvet for å forhindre riper på døren når du legger dørene ned.

• Fordi hengslene må håndteres forsiktig og skiftes av to eller flere personer, anbefaler vi at du ringer og ber profesjonell teknisk service.

• Hvis du fjerner hengselet uten å holde i døren, kan døren falle og føre til skader.

• Sørg for at akselen er strammet godt på hengslet.

• Kontroller at hengselet er godt festet til kabinettet.

• Sørg for at kabelkoblingene er riktig koblet til.

• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet. ADVARSEL

• Å legge ned kjøleskapet krever minst to personer.

• Trekk ut strømledningen fra kjøleskapet før du snur dørene. Verktøy som kreves (medfølger ikke) Phillips skrutrekker Flat skrutrekker Skrunøkkel (11 mm) Pipenøkkel (10 mm) Unbrakonøkkel (5 mm) Skrunøkkel (10 mm) TMF_RT5000&6000_User-servicing-manual.indb 106 2020-12-18 8:03:33Norsk Reversere døren Øvre hengsel

1. Fjern skruene, en stk, dekkhengsel med

stjerneskrutrekkeren og åpne.

2. Trekk i krokene og løft dekselhengselet.

3. Koble fra kabelkontakten på øvre

hengslet. FORSIKTIG Pass på at du trekker fra strømledningen før du utfører operasjonen ovenfor.

4. Fjern de to sekskantboltene som holder

hengslet på toppen av kjøleskapet med 10 mm pipenøkkel. TMF_RT5000&6000_User-servicing-manual.indb 107 2020-12-18 8:03:34Norsk

5. Fjern øvre hengsel H/V.

hengslet med 8 mm pipenøkkelen eller ved hjelp av en stjerneskrutrekker.

3. Demontering av midtre hengsel fra døren

med kjøleskap opp. FORSIKTIG

• Denne operasjonen krever to personer.

• Denne operasjonen krever to personer.

• Pass på at du trekker ut strømledningen før du utfører prosessen beskrevet over.

2. Fjern de tre sekskantboltene som holder

hengslet med 8 mm pipenøkkelen eller ved hjelp av en stjerneskrutrekker.

3. Fjern det nedre hengselet.

4. Utfør monteringen i omvendt rekkefølge

av demonteringen etter å ha byttet ut topp-, midt- og/eller bunnhengselet. FORSIKTIG

• Sørg for at kabelkoblingene er riktig koblet til.
