BRUKSANVISNING RT38K5435S9 SAMSUNG

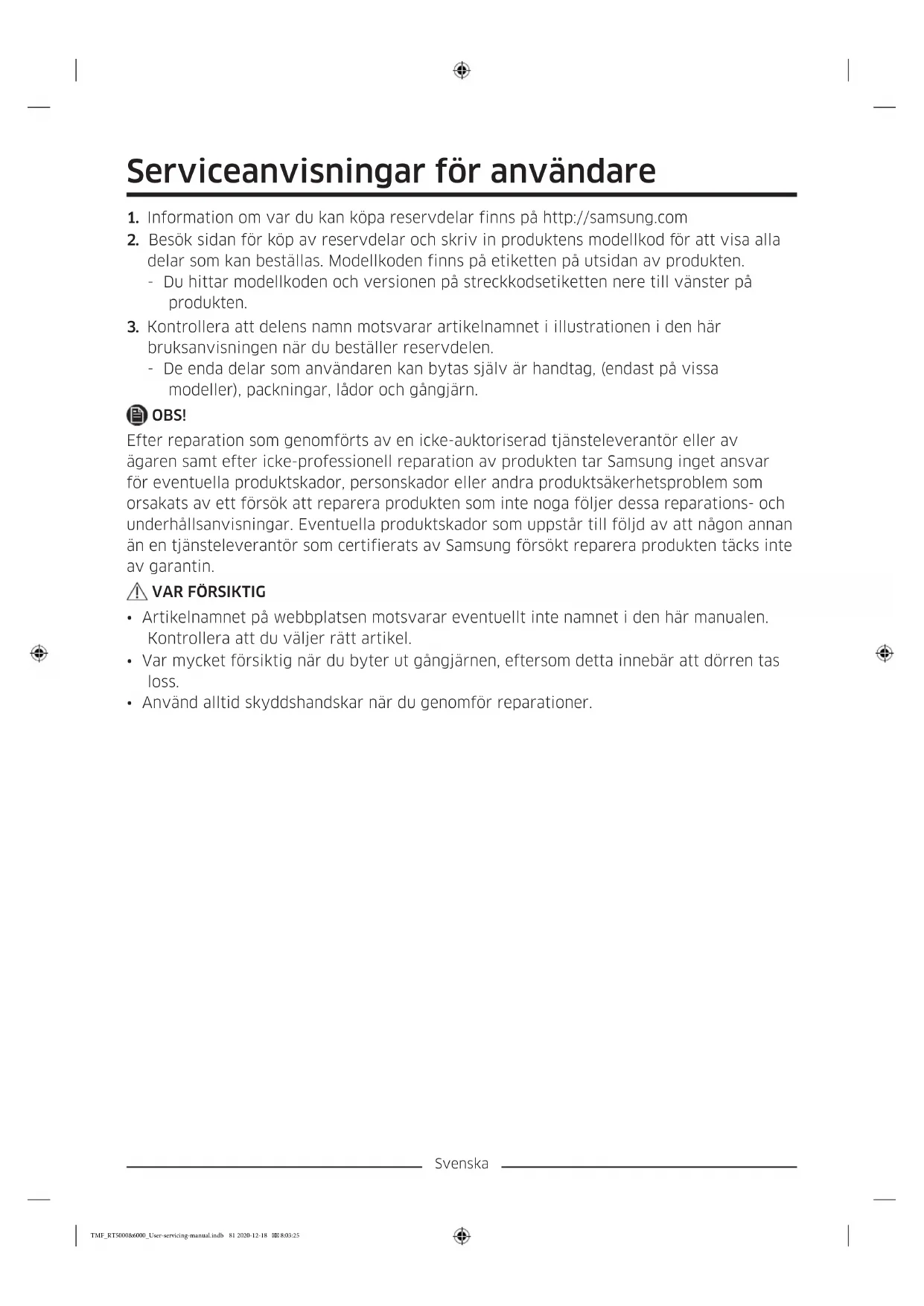

1. Information om var du kan köpa reservdelar finns på http://samsung.com

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. TMF_RT5000&6000_User-servicing-manual.indb 81 2020-12-18 8:03:25Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning 03 Mittengångjärn 04 Låda 05 Nedre gångjärn 06 Streckkodsetikett TMF_RT5000&6000_User-servicing-manual.indb 82 2020-12-18 8:03:25Svenska Byte av handtag

• Var försiktig så att du inte repar dörren när du byter ut handtaget.

• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte finns något glapp mellan stöden och dörren.

• Dra åt skruvarna hårt när du sätter fast handtaget.

• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten. Ta loss handtagen OBS! Förfarandet gäller för både kylskåpet och frysen. FRYS Dra ut handtaget och slå handtaget vertikalt. När handtaget frigörs från låset. Dra handtaget mot dig. (Se bilden) KYL

• Var försiktig så att du inte repar något.

• Vid demontering, se till att enheten är avstängd om du vill montera i en omvänd ordning. TMF_RT5000&6000_User-servicing-manual.indb 83 2020-12-18 8:03:25Svenska Byta ut packningar

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen (4'4'( FRYS KYL

1. Dra i packningens fyra hörn, på både frys

2. Dra i mitten av packningen.

Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren. TMF_RT5000&6000_User-servicing-manual.indb 84 2020-12-18 8:03:26Svenska Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta ut lådan Ta bort lådan genom att dra i rulldelen och lyft upp den. Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut. TMF_RT5000&6000_User-servicing-manual.indb 85 2020-12-18 8:03:26Svenska Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. Verktyg som behövs (bifogas ej) Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel 10 mm hylsnyckel Skiftnyckel (5 mm) 10 mm skruvnyckel TMF_RT5000&6000_User-servicing-manual.indb 86 2020-12-18 8:03:26Svenska Vända dörren Övre gångjärn

1. Ta bort skruven 1 ea på Täckgångjärnet

med (+) skruvmejseln och öppna.

2. Dra i krokarna och lyft täckgångjärnet.

Se till att dra ur strömsladden innan du utför åtgärden ovan.

4. Ta bort de 2 insexskruvarna som håller

gångjärnet på plats överst på kylskåpet med en 10 mm hylsnyckel. TMF_RT5000&6000_User-servicing-manual.indb 87 2020-12-18 8:03:27Svenska

5. Ta bort det övre gångjärnet på både

vänster och höger sida.

Arbetet kräver mer än 2 personer. En person tar tag i dörren för att förhindra att dörren faller. TMF_RT5000&6000_User-servicing-manual.indb 88 2020-12-18 8:03:27Svenska Mittengångjärn

1. Ta bort de 2 insexskruvarna som håller

gångjärnet med 8 mm hylsnyckel eller med (+) skruvmejsel.

2. Avlägsna skruven 1 ea på gångjärnet

med en (+) skruvmejsel.

3. Demontering av mittengångjärn från

• Arbetet kräver mer än 2 personer.

• Se till att koppla ur nätsladden innan du utför ovanstående åtgärd. TMF_RT5000&6000_User-servicing-manual.indb 89 2020-12-18 8:03:27Svenska Nedre gångjärn

1. Lägg ner produkten (se bild).

• Måste ligga på en kudde för att skydda produktens baksida från att skadas.

• Arbetet kräver mer än 2 personer.

• Se till att koppla ur nätsladden innan du utför ovanstående åtgärd.

2. Ta bort de 3 insexskruvarna som håller

gångjärnet med 8 mm hylsnyckel eller med (+) skruvmejsel.

3. Ta bort det nedre gångjärnet.

4. Montera dörren i motsatt ordningsföljd

till nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet TMF_RT5000&6000_User-servicing-manual.indb 90 2020-12-18 8:03:28Dansk Brugervejledning
