INSTRUKCJA OBSŁUGI AAS 14 4 Li Alpha Tools

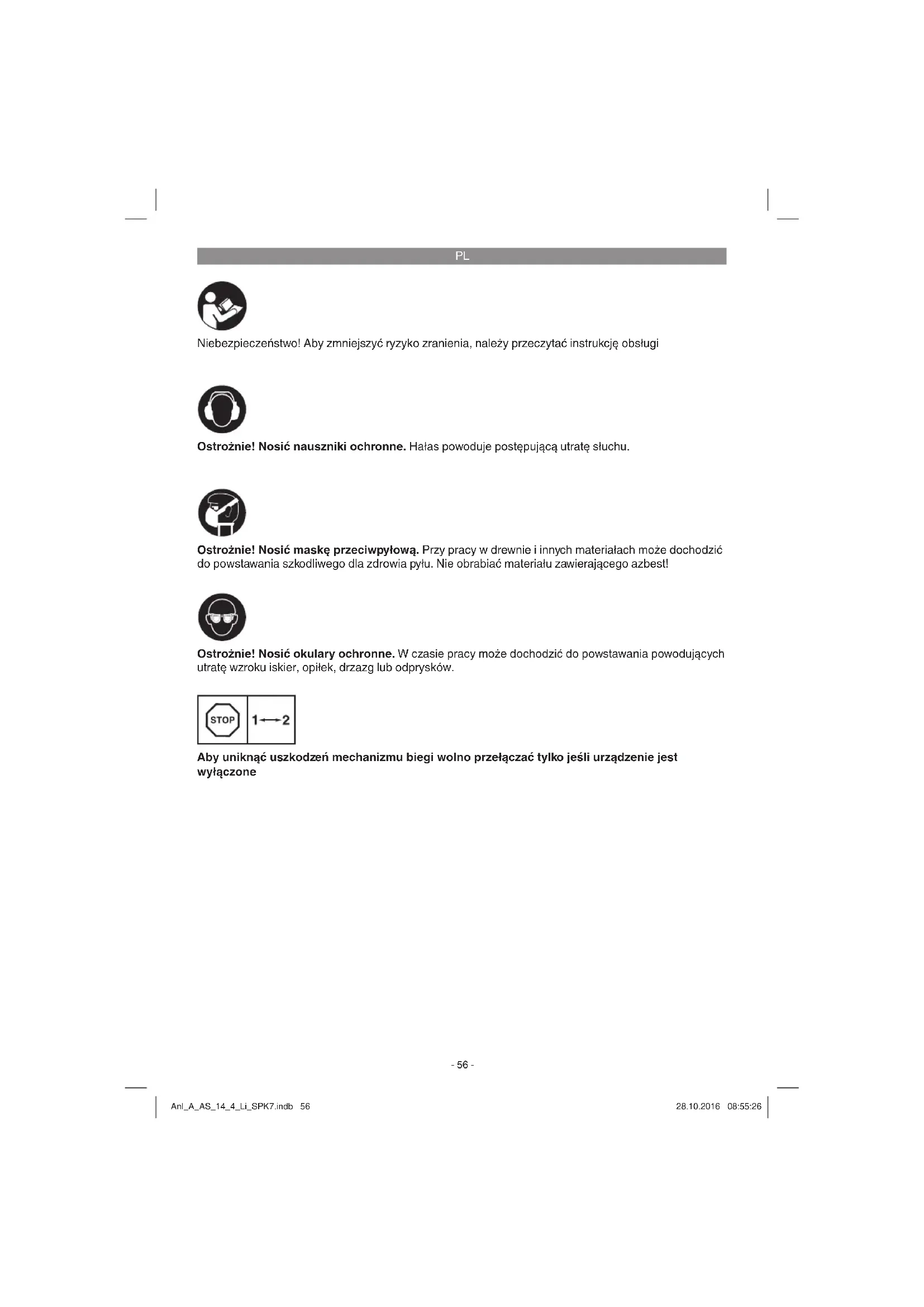

Niebezpieczeństwo! Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu. Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków. Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest! Aby uniknąć uszkodzeń mechanizmu biegi wolno przełączać tylko jeśli urządzenie jest wyłączone Anl_A_AS_14_4_Li_SPK7.indb 56Anl_A_AS_14_4_Li_SPK7.indb 56 28.10.2016 08:55:2628.10.2016 08:55:26PL

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

1. Regulacja momentu obrotowego (pierścień

2. Szybkomocujący uchwyt wiertarski

3. Przełącznik kierunku obrotów

4. Włącznik/wyłącznik

7. Adapter ładowania

9. Magnetyczny uchwyt na śruby

10. Przełącznik 1 bieg – 2 bieg

11. Wskaźnik poziomu naładowania akumulatora

12. Przełącznik wskaźnika poziomu naładowania

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Wiertarko-wkrętarka akumulatorowa

Instrukcją oryginalną

Wskazówki bezpieczeństwa

3. Użycie zgodne z przeznaczeniem

Wiertarko-wkrętarka akumulatorowa przeznac- zona jest do wkręcania i wykręcania śrub oraz do wiercenia w drewnie, metalu i tworzywie sztucz- nym. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa Anl_A_AS_14_4_Li_SPK7.indb 57Anl_A_AS_14_4_Li_SPK7.indb 57 28.10.2016 08:55:2628.10.2016 08:55:26PL

gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Napięcie zasilania silnika: ...................14,4 V d.c. Prędkość obrotowa biegu jałowego: ..................... ............................................... 0-350/0-1150 min

Poziomy momentu obrotowego: .................. 19+1 Obroty lewo/ prawo ..........................................tak Zakres uchwytu wiertarskiego: ....... maks. 10 mm Napięcie ładowania akumulatora: ..........17 V d.c. Prąd ładowania akumulatora: .....................0,33 A Napięcie znamionowe ładowarki: ............................. 100-240V~50-60Hz Czas ładowania: ......................... maks. 3-5 godz. Typ akumulatora: ........................................ Li-Ion Waga: .........................................................1,3 kg Niebezpieczeństwo! Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą EN 60745. Poziom ciśnienia akustycznego L

............................................3 dB Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu. Wartości całkowite drgań (suma wektorowa 3 kie- runków) mierzone są zgodnie z normą 60745. Wiercenie w metalu Wartość emisji drgań a

Wkręcanie bez udaru Wartość emisji drgań a

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość. Podana wartość emisji drgań może zostać zasto- sowana analogicznie do innego elektronarzędzia. Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania. Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Nosić rękawice ochronne. Ostrożnie! Pozostałe zagrożenia Ta k że w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i spo- sobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa-

nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso-

wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku

drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

5. Przed uruchomieniem

Przed użyciem wkrętarki akumulatorowej należy zapoznać się z poniższymi wskazówkami:

1. Do ładowania akumulatora stosować

wyłącznie wchodzącą w skład dostawy ładowarkę.

2. Używać tylko naostrzonych wierteł oraz bitów

odpowiedniego rodzaju i w nienagannym sta- nie technicznym.

3. Przed wierceniem i wkręcaniem śrub w

ścianę lub mur należy sprawdzić, czy nie ma w nich przewodów elektrycznych, gazowych i wodociągowych. Anl_A_AS_14_4_Li_SPK7.indb 58Anl_A_AS_14_4_Li_SPK7.indb 58 28.10.2016 08:55:2728.10.2016 08:55:27PL

6.1 Ładowanie akumulatora (rys. 2-3)

1. Przyciskając przycisk blokady (8) akumula-

tora (5) wyciągnąć akumulator (5) z rączki urządzenia (rys. 2).

2. Sprawdzić, czy napięcie na tabliczce znamio-

nowej ładowarki jest zgodne z napięciem sie- ciowym. Włożyć wtyczkę zasilania ładowarki (6) do gniazdka.

3. Podłączyć przewód ładowarki (a) do adaptera

4. Zapalają się obie diody LED. Wsunąć adap-

ter ładowania (7) na akumulator (5). Zielona dioda LED gaśnie. Oznacza to, że trwa ładowanie akumulatora. Gdy po ok. 3-5 god- zinach proces ładowania jest zakończony, ponownie zapalają się obie diody LED. Pod- czas ładowania akumulator może nieco się nagrzać, co jest normalnym zjawiskiem. Jeśli ładowanie akumulatora nie jest możliwe, proszę sprawdzić:

czy jest napięcie w gniazdku.

czy styk na kontaktach ładowarki jest prawidłowy. Jeśli ładowanie akumulatora nadal nie jest możliwe, prosimy przesłać na adres naszego ser- wisu obsługi klientów

oraz akumulator. Odpowiednie i regularne ładowanie akumulatora zapewnia jego długą żywotność. Ładowanie jest konieczne, jeśli stwierdzi się, że moc wkrętarki akumulatorowej się zmniejsza.

6.2 Regulacja momentu obrotowego

(rys. 4/poz. 1) Wkrętarka akumulatorowa wyposażona jest w mechaniczną regulację momentu obrotowego. Moment obrotowy dla danej wielkości śruby re- guluje się za pomocą pierścienia nastawczego (1). Moment obrotowy zależy od następujących czynników:

rodzaj i twardość obrabianego materiału.

rodzaj i długość stosowanych śrub.

wymagania w stosunku do danego połączenia śrubowego. Osiągnięcie momentu obrotowego sygnalizo- wane jest przez odłączenie się sprzęgła (odgłos grzechotania). Uwaga! Przed rozpoczęciem regulacji mo- mentu obrotowego przy pomocy pierścienia nastawczego wyłączyć urządzenie.

6.3 Wiercenie (rys. 4/poz. 1)

Aby wykonywać wiercenia, ustawić pierścień nastawczy momentu obrotowego na ostatnie ustawienie „wiercenie“. W ustawieniu „wierce- nie“ sprzęgło poślizgowe nie pracuje. W czasie wiercenia urządzenie dysponuje maksymalnym momentem obrotowym.

6.4 Przełącznik kierunku obrotów

(rys. 5/poz. 3) Za pomocą przełącznika suwakowego nad włącznikiem/wyłącznikiem można ustawić kierunek obrotów wkrętarki akumulatorowej oraz zabezpieczyć ją przed niezamierzonym włączeniem. Można wybrać pomiędzy kierun- kiem obrotów w lewo i w prawo. Aby uniknąć uszkodzeń mechanizmu kierunek obrotów wolno przestawiać tylko jeś li urządzenie jest wyłączone. Włącznik/ wyłącznik blokuje się, kiedy przełącznik suwakowy znajduje się po środku.

6.5 Włącznik/wyłącznik (rys. 5/poz. 4)

Przy pomocy włącznika /wyłącznika można bez- stopniowo regulować liczbę obrotów. Im silniej naciskany jest włącznik tym większa jest liczba obrotów wiertarki akumulatorowej.

6.6 Wymiana narzędzi (rys.6)

Uwaga! Przy wykonywaniu prac na wkrętarce akumulatorowej (np. wymiana narzędzi, konser- wacja itp.) przełącznik kierunku obrotów (3) powi- nien być ustawiony z pozycji środkowej.

Wkrętarka akumulatorowa wyposażona jest w szybkomocujący uchwyt wiertarski (2) z automatyczną blokadą wrzeciona.

Odkręcić uchwyt wiertarski (2).

Otwór uchwytu wiertarskiego (a) musi być na tyle duży , aby można było w nim umieścić narzędzie (wiertło lub bit).

Wybrać odpowiednie narzędzie. Wsunąć narzędzie jak najgłębiej w otwór uchwytu wiertarskiego (a).

Zakręcić mocno uchwyt wiertarski (2). Następnie sprawdzić, czy narzędzie jest prawidłowo zamocowane. Anl_A_AS_14_4_Li_SPK7.indb 59Anl_A_AS_14_4_Li_SPK7.indb 59 28.10.2016 08:55:2728.10.2016 08:55:27PL

Zaleca się stosowanie śrub samocentrujących (np. torx, krzyżowych), które zapewniają bezpieczną pracę. Proszę pamiętać o tym, aby używać bitów i śrub dopasowanych do siebie co do kształtu i wielkości. Wyregulować mo- ment obrotowy odpowiednio do rozmiaru śrub i stosując się do wskazówek zawartych w instrukcji obsługi.

6.8 Magnetyczny uchwyt na śruby

(rys. 4/ poz.9) Potrzebne podczas pracy śruby można przechowywać na magnetycznym uchwycie na śruby.

6.9 Przełączanie 1 bieg - 2 bieg

(rys. 4/poz. 10) W zależności od położenia przełącznika można pracować z większą lub mniejszą liczbą obrotów. Aby uniknąć uszkodzeń mechanizmu biegi wolno przełączać tylko jeśli urządzenie jest wyłączone.

6.10 Wskaźnik poziomu naładowania akumu-

latora (rys. 2/ poz. 11) Przycisnąć przełącznik wskaźnika poziomu naładowania akumulatora (12). Wskaźnik (11) sygnalizuje stan naładowania akumulatora za pomocą 3 kolorowych diod LED. Wszystkie diody LED świecą się: Akumulator jest całkowicie naładowany. Żółta i czerwona dioda LED się świecą: Wystarczający do pracy poziom naładowania akumulatora. Czerwona dioda LED: Akumulator jest rozładowany, należy naładować akumulator

7. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.

We wnętrzu urządzenia nie ma części wymagających konserwacji.

7.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info Anl_A_AS_14_4_Li_SPK7.indb 60Anl_A_AS_14_4_Li_SPK7.indb 60 28.10.2016 08:55:2728.10.2016 08:55:27PL

8. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_A_AS_14_4_Li_SPK7.indb 61Anl_A_AS_14_4_Li_SPK7.indb 61 28.10.2016 08:55:2728.10.2016 08:55:27PL

Tylko dla krajów UE Zabrania się wyrzucania do śmieci elektronarządzi i akumulatorów! Recykling jako alternatywa wobec obowiązku zwrotu urządzenia: Alternatywnie do obowiązku zwrotu urządzenia elektrycznego po zakończeniu jego użytkowania, właściciel jest zobowiązany do zapewnienia jego prawidłowej utylizacji. Wycofane z eksploatacji urządzenie oraz akumulatory można oddać również do punktu zbiórki surowców wtórnych, który przep- rowadzi utylizację zgodnie z krajowymi przepisami o odpadach i wykorzystaniu surowców wtórnych. Nie dotyczy to osprzętu należącego do wyposażenia urządzenia i środków pomocniczych nie zawierających elementów elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH. Zmiany techniczne zastrzeżone Anl_A_AS_14_4_Li_SPK7.indb 62Anl_A_AS_14_4_Li_SPK7.indb 62 28.10.2016 08:55:2728.10.2016 08:55:27PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Uchwyt wiertarski, Akumulator Materiał eksploatacyjny/części eksploatacyjne* Wymienne końcówki wkrętaków/wiertła Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_A_AS_14_4_Li_SPK7.indb 63Anl_A_AS_14_4_Li_SPK7.indb 63 28.10.2016 08:55:2828.10.2016 08:55:28PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają

tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen-

ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 60 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabli- czki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_A_AS_14_4_Li_SPK7.indb 64Anl_A_AS_14_4_Li_SPK7.indb 64 28.10.2016 08:55:2828.10.2016 08:55:28CZ
