INSTRUKCJA OBSŁUGI ASE 24S Alpha Tools

PL Instrukcja obsługi Akumulatorowa, elektroniczna wiert ko-wkr tarka udarowa z regulowanym momentem obrotowym

TR Kullanma talimatı Elektronik Akülü Darbeli Matkap mat kap/tornavida

PLUwaga: Przed uruchomieniem proszę zapoznać się z instrukcją obsługi i wskazówkami bezpieczeństwa oraz stosować się do nich!

1 wiertarko-wkr tarka akumulatorow a
1 w ymienny akumulator
1 ładow arka
1 w alizka do pr zec ho wy w ania
6 wiertel HSS
6 ko cówek wkr taków
1 magazynek na ko cówki wkr t

Ilustracje przedstawiające urządzenie:

Ilustracja 1: regulacja momentu obro towego Iustracja 2: prze,,czanie: wiercenie - wierce nie udarem Iustracja 3: Prze,,czanie 1. bieg - 2. bieg

Ilustracja 4: przełącznik: bieg lewy-prawy

Ilustracja 5: włącznik/ wyłącznik

Ilustracja 6: akumulator wymienny, w celu wyjęcia aku mulatora (baterii) należy przycisnąć oba przyciski.

Ważne wskazówki:

Przed uruchomieniem wkrętarki akumulatorowej należy koniecznie przeczytać następujące wskazówki:

1. Znajdujący się w dostawie akumulator wymienny NC jest nienaładowany. Dlatego przed pierwszym uruchomieniem należy go naładować.
2. Akumulator należy ładowa%o ładowark,, należy,,c,, do wyposażenia wkrŤtarki. Pusty akumulator na ładowany jest max. po ok. 1 godzinie. üadowarki należy,,cej do wyposażenia wkrŤtarki nie wolno używa%o do ładowania innych urz,,dzeÄ.
3. Akumulator osiągnie swoją maksymalną zdolność pro- dukcyjną po ok. pięciu god-

zinach cyklów rozładowywania się/ naładowywania się.

1. Akumulatory NC rozładowywją się także wówczas, gdy nie są używane. Dlatego należy je regularnie doładowywać.
2. Należy przestrzegać danych podanych na tabliczce znamionowej ładowarki. Ładowarkę podłączać tylko do takiego źródła napięcia sieciowego, jakie podane jest na tabliczce znamionowej.
3. Przy dużych obciążeniach akumulator ogrzewa się. Przed rozpoczęciem ładowania należy ochłodzić akumulator do temperatury pomieszczenia.

Wskazówki bezpieczeństwa:

1. Wkrętarkę akumulatorową i ładowarkę należy chronić przed wilgocią i deszczem.
2. Ładowarkę i wkrętarkę akumulatorową należy zabezpieczyć przed dostępem dzieci.
3. Używać tylko ostrych wiertel oraz nienaganych i właćciwych głowic do wkrętarki.
4. Należy zakładać właściwe ubranie robocze oraz okulary ochronne.
5. Wkrętarkę akumulatorową i ładowarkę nie używać w miejscach narażonych na działanie pary iw pobliżu łatwopalnych substancji płynnych.
6. Przy wykonywaniu czynności wiercenia i wkręcania do ścian i murów należy sprawdzić, czy występują tam przewody

instalacji elektrycznej, gazowej i wodnej.

1. Zużyte akumulatory nie wrzu- cać do ognia, gdyż grozi to eksplozją!
2. Należy unikać kontaktu z “wyciekającymi” akumulatorami. Gdyby jednak doszło do takiej sytuacji należy natychmiasto- we przemyć dotknięte miejsca wodą z mydłem. Jeśli kwas akumulatorowy dostanie się do oka, wtedy należy je przez co najmniej 10 minut przemywać czystą wodą i natychmiast zgłosić się do lekarza.
3. Chronić ładowarkę i przewód przed uszkodzeniami i ostrymi krawędziami. Uszkodzone kable powinny zostać natychmiastowo wymienione przez fachowca-elektryka.
4. Należy kontrolować stan techniczny urządzenia. Napraw powinien dokonywać tylko wykwalifikowany elektryk.
5. Nie wolno dopuścić do kont-aktu akumulatora NC z innymi metalicznymi przedmiotami, jak np. gwoćdzie, śruby. Istnieje niebezpieczeństwo krótkiego spięcia!

Uruchomienie:

Ładowanie akumulatora NC

1. Porównać, czy napięcie siecio- we na tabliczce znamionowej zgodne jest istniejącym napięciem sieciowym. Wsadzić ładowarkę do gniazda wtycz- kowego i połączyć kabel łado- warki ze stacją ładowawczą.

2. Akumulator wyjąć z rękojeści (ilustracja 5), przy czym nacisnąć boczne przyciski.

3. Wstawi‰ akumulator do ,adowarki. Czerwona dioda sygnalizuje ,adowanie akumulatora. Zielona dioda sygnalizuje, ye ,adowanie zosta,o zakoÄczone. Czas ,adowania pustego akumulatora wynosi 1 godzinŤ. Podczas ,adowania akumulator moýe siŤ lekko nagrza‰, co jest jednak normalne.

Jeżeli ładowanie akumulatora nie następuje, to proszę skontrolować

• czy w gniazdku wtyczkowym istnieje napięcie sieciowe
• czy zestyk pomiędzy łado warką a stykami jest bez zar zutu.

Jeżeli w dalszym ciągu nie jest możliwe ładowanie akumulatora, to prosimy o przesłanie do naszego serwisu:

• ładowarki
• akumulatora.

W celu przedłużenia okresu użytkowania akumulatora NC, należy go zawczasu doładować. W każdym wypadku należy zrobić to wtedy, gdy się stwierdzi, że zdolność wkrętarki akumulatorowej spada.

Nie należy dopuścić do całkowite- go rozładowania akumulatora NC. Powoduje to jego uszkodzenie.

PL

Ustawienie momentu obrotowego (Ilustracja 1)

Wkrętarka akumulatorowa firmy Alpha-tools wyposażona jest w 6-stopniową mechaniczną regulację momentu obrotowego. Moment obrotowy dla określonej wielkości śruby ustawiany jest przy pierście-niu ustalającym (llustracja 1).

Moment obrotowy zależny jest od wielu czynników:

● od rodzaju i twardości obrabianego materiału
● od rodzaju i długości używanych śrub/ wkrętów
- od wymagań stawianych połączeniom śrubowym.

Osiągnięcie momentu obrotowego zasygnalizowane zostaje poprzez zapadkowe wyłączenie sprzęgła.

PrzePiàczanie: wiercenie- wiercenie udarem (Rys. 2)

Aby wykonaç wiercenie nale”y ustawic przednie pokr’tПо nastawcze na symbol „Wiertarka“. Aby wykonaç wiercenie udarem nale”y ustawic przednie pokr’tTo nastawcze na symbol „Udar“, a pokr’tTo nastawcze momentu obrotowego na symbol „Wiertarka“.

Przełączanie 1. bieg - 2. bieg (rys. 3)

W zale no ci od ustawienia przeł cznika mo na pracowa z w y sz lub ni sz pr dko ci

doroto w. Ab y nie uszk odzi przekładni, biegi nale y przeł cza tylko przy wył czonej wkr tarce.

Wiercenie

W celu wiercenia należy ustawić moment obrotowy przy pierścieniu ustalającym na ostatni stopień "wiertarka" (llustracja1). Na tym stopniu wyłączone jest sprzęgło poślizgowe. Podczas wiercenia do dyspozycji jest maksymalny moment obrotowy.

Przełącznik kierunku momentu obrotowego (Ilustracja 4)

Za pomocą włącznika suwakowego - włącznik/ wyłącznik można ustawić kierunek obrotu wkrętarki akumulatorowej i zabezpieczyć ją przed niechcianym włączeniem. Można wybierać pomiędzy bie-giem lewo- i prawoskrętnym. Aby uniknąć uszkodzenia napędu, należy zmieniać kierunek obrotu tylko w czasie spoczynku. Jeżeli przełącznik suwakowy znajduje się na pozycji środkowej, wtedy zablo-kowany jest włącznik/ wyłącznik.

Włącznik/ wyłącznik (Ilustracja 5)

Za pomocą włącznika/ wyłącznika można sterować momentem obrotowym bezstopniowo. Czym dalej przyciśnie się włącznik, tym wyższa będzie prędkość obrotowa wkrętarki.

Wkręcanie:

Proszę używać najlepiej śrub z samocentrowaniem ( np. torx, rowek krzyżowy), które gwarantują bezpieczną pracę. Należy zwrócić uwagę na to, aby głowice pasowały do ćrub, co do wielkości i formy. Proszę wybrać takie ustawienie momentu obrotowego, które pasuje do wielkości śruby i zgodne jest z instrukcją.

Dane techniczne:

Napięcie

zasilające silnika 24 V =

Prędkość

obrotowa 0-400 / 0-1150 min -1

Moment obrotowy 17-stopniowy

Bieg prawo-/lewoskrętny tak

Odległość mocowania,

uchwyt 2 - 13 mm

Napięcie ładowania

akumulatora 24 V =

Prąd ładowania

akumulatora 2 A

Napięcie sieciowe

ładowarki 230 V \~ 50 Hz

Poziom ciśnienia akustycznego

LPA: 72 dB(A)

Poziom mocy akustycznej

LWA: 82 db(A)

Wibracje: aw <2,5 m/s

CiTýar: 2,3 kg

2


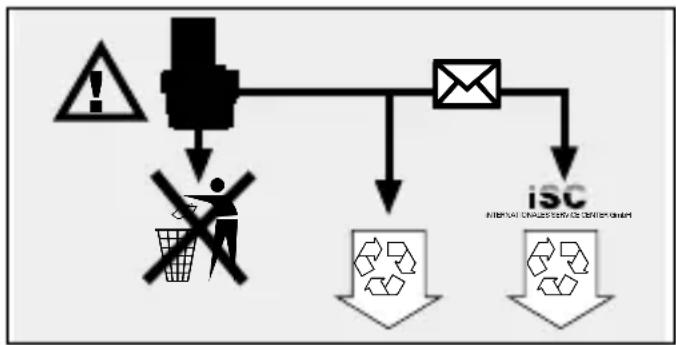

Zużyte i wadliwe akumulatory nie należy wyrzucać do śmieci domowych. Proszę pamiętać o ochronie środowiska. Kadm jest trujący. Zużyte i zepsute akumulatory można przesłać do firmy ICS Sp. z o. o. w celu prawidłowego usunięcia tych odpadów lub oddać je w specjalnych punktach zbierających tego typu odpady. Jeżeli takie miejsca nie są Państwu znane, proszę zasięgnąć informacji w urzędzie gminy.

TR

Cihaz şekilleri:

Şekil 1: Tork ayarı

Şekil 2: Delme - Darbeli delme de(c)istirme şalteri

Okres gwarancyjny rozpoczyna się w dniu zakupu i wynosi 36 miesięcy.

Naprawa gwarancyjna obejmuje wady wykonawcze lub materiałowe oraz usterki w działaniu.

Potrzebne do naprawy gwarancyjnej części zamienne oraz koszty robocizny są bezpłatne.

Gwarancja nie obejmuje szkód wtórnych.

Wasz serwis

GARANTI BELGESI

Zastrzega się wprowadzanie zmian technicznych
