Caractéristiques techniques	Perceuse Alpha Tools ASE 24S, puissance de 600 W, vitesse variable de 0 à 2800 tr/min, mandrin de 13 mm.
Utilisation	Idéale pour le perçage dans le bois, le métal et le plastique. Convient pour les travaux domestiques et professionnels.
Maintenance et réparation	Nettoyage régulier des filtres, vérification des câbles et des connexions. Remplacement des accessoires usés recommandé.
Sécurité	Utiliser des lunettes de protection, des gants et s'assurer que l'outil est débranché lors du changement d'accessoires.
Informations générales	Garantie de 2 ans, poids de 1,8 kg, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - ASE 24S Alpha Tools

Comment changer le foret de la perceuse Alpha Tools ASE 24S ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens anti-horaire. Insérez le nouveau foret et resserrez le mandrin en tournant dans le sens horaire.

Que faire si la perceuse ne démarre pas ?

Vérifiez que la perceuse est correctement branchée et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment régler la vitesse de la perceuse Alpha Tools ASE 24S ?

La vitesse de la perceuse peut être réglée à l'aide de la molette de réglage située sur le dessus de l'appareil. Tournez la molette pour ajuster la vitesse en fonction du matériau à percer.

Mon foret se bloque pendant l'utilisation, que faire ?

Si le foret se bloque, arrêtez immédiatement la perceuse et débranchez-la. Vérifiez si le foret est trop enfoncé dans le matériau ou s'il est usé. Remplacez-le si nécessaire.

Comment nettoyer ma perceuse Alpha Tools ASE 24S ?

Pour nettoyer la perceuse, débranchez-la et utilisez un chiffon doux pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le plastique.

Quelle est la garantie de la perceuse Alpha Tools ASE 24S ?

La perceuse Alpha Tools ASE 24S est généralement couverte par une garantie de 2 ans. Conservez votre preuve d'achat pour tout service après-vente.

Peut-on utiliser la perceuse pour percer des matériaux durs ?

Oui, la perceuse Alpha Tools ASE 24S peut percer des matériaux durs, mais assurez-vous d'utiliser un foret approprié pour le matériau que vous travaillez.

Comment éviter la surchauffe de la perceuse pendant l'utilisation ?

Pour éviter la surchauffe, ne forcez pas la perceuse, faites des pauses régulières et assurez-vous que le foret est bien lubrifié si nécessaire.

Où puis-je trouver des pièces de rechange pour la perceuse Alpha Tools ASE 24S ?

Les pièces de rechange peuvent être commandées auprès du service client d'Alpha Tools ou chez des revendeurs agréés.

MODE D'EMPLOI ASE 24S Alpha Tools

⑤ Mode d'emploi Perceuse-visseuse électronique à per cussion avec réglage du couple de rotation

⑤ Attention: Lisez et suivez le mode d'emploi et les consignes de sécurité avant la mise en service!

©Etendue de livrai son:

1 Perceuse-visseuse à accu mulateur
1 Accumulateur échangeable
1 Chargeur
1 Coffre
6 Forets à acier coupe rapide
6 Insertions à bit
1 Porte-bit

(D) Lieferumfang:

Illustration de l'appareil:

Fig. 1: Réglage du couple de rota- tion

Fig. 2: Commutation: Perçage - perça- ge à percussion

Fig. 3: Commutation de vitesse 1 à vitesse 2

Fig. 4: Commutation de sens de rotation(vers la droite ou vers la gauche)

Fig. 5: Interrupteur Marche/Arrêt

Fig. 6: Accumulateurs échangea bles, pour enlever le paquet accumulateur appuyer sur les deux tou ches à verrouillage

Notes importantes:

Lisez impérativement ces notes avant la mise en service de votre perceuse-vis-seuse à accumulateur:

1. Le paquet accumulateur NC (nickel-cadmium) échangeable fourni n'est pas chargé. Avant la première mise en service, l'accumulateur doit être chargé.

2. Chargez le paquet accumulateur à l'aide du chargeur fourni.

3. Le paquet accumulateur a atteint sa capacité maximale après env. cinq cycles de décharge et de charge.

4. Les accumulateurs NC se déchargent même s'ils ne sont pas utilisés. Pour cette raison, chargez les accumulateurs à intervals réguliers.

5. Respectez les données indiquées sur la plaque signalétique du chargeur. Connectez le chargeur uniquement à la tension du réseau indiquée sur la plaque signalétique.

6. En cas de forte sollicitation, l'accumulateur chauffe. Avant l'opération de charge, laissez refroidir l'accumulateur jusqu'à ce qu'il ait atteint la température ambiante.

Consignes de sécurité:

1. Préservez votre perceuse-visseuse et le chargeur de l'humidité et de la pluie.

2. Gardez le chargeur et la perceuse- visseuse hors d'atteinte des enfants.

3. Utilisez uniquement des forets affûtés et des bits de vissage irréprochables et appropriés.

4. Portez des vêtements de travail adaptés ainsi que des lunettes de protection.

5. N'utilisez pas la perceuse-visseuse dans une ambiance de fumées et de liquides inflammables.

6. En cas de percage et vissage dans le mur, assurez-vous qu'aucun câble électrique, qu'aucune conduite de gaz ou d'eau n'est dissimulé sous la position envisagée.

7. Ne jetez pas les accumulateurs usés au feu nu. Risque d'explosion!

8. Evitez le contact avec des accumulateurs dont l'acide s'est répandu. Si un tel cas se produit, nettoyez la partie de la peau concernée à l'eau et au savon. Si vous recevez de l'acide d'accumulateur dans l'oeil, rincez l'oeil à l'eau claire pendant 10 minutes au minimum et consultez immédiatement un médecin.

9. Préservez le chargeur et le câble de toute détérioration et arrêtes vives. Faites immédiatement remplacer les câbles par un spécialiste électricien.

10. Assurez-vous que votre outil n'est pas détérioré. Les réparations ne doivent être confiées qu'à un spécialiste électricien.

11. Veillez à ce que les contacts du paquet accumulateur ne touchent pas d'autres objets métalliques, p.ex. clous, vis. Risque de courtcircuit!

Mise en service:

Charge du paquet accumulateur NC

1. Comparez si la tension de secteur indiquée sur la plaque signalétique correspond à la tension de secteur sur place. Introduisez le chargeur dans la prise.
2. Retirer le paquet accumulateur de la poignée (voir fig. 5) en appuyant sur les touches à verrouillage latérales.
3. Selon la position du commutateur, vous pouvez travailler à une vitesse élevée ou réduite. Pour éviter une détérioration de l'engrenage, il est conseillé de commuter la vitesse uniquement pendant l'arrêt de l'appareil.

Si la charge du paquet accumulateur n'est pas possible, vérifiez

• que la prise de courant est sous tension
• que les contacts du chargeur sont fiables.

S'il n'est toujours pas possible de charger le paquet accumulateur, nous vous prions d'envoyer

• le chargeur
• et le paquet accumulateur à notre station de service après-vente.

Dans l'intérêt d'une longue durée de vie, vous devriez veiller à recharger à temps le paquet accumulateur. C'est surtout indispensable si vous constatez que la puissance de la perceuse-visseuse se réduit.

Ne déchargez jamais complètement le paquet accumulateur. Cela provoquerait un défaut du paquet accumulateur NC.

Réglage du couple de rotation (fig. 1)

La perceuse-visseuse à accumulateur Alpha-tools dispose d'un dispositif de réglage mécanique du couple de rotation à 17 gradins. Le couple de rotation pour une taille définie de vis est réglable par la molette de réglage (fig. 1). Le couple de rotation dépend de plusieurs facteurs:

●de la sorte et dureté du matériau à traiter
●de la sorte et longueur des vis utilisées
●des exigences auxquelles doivent répondre les unions vissées

Si le couple de rotation est atteint, un grincement indique que le désaccouplement est effectué.

Commutation: perçage - perçage à percussion (Fig. 2)

Pour le perçage, mettez la molette de réglage avant sur le symbole „Foret“. Pour le perçage à percussion, mettez la molette de réglage avant sur le symbole „Marteau“ et la molette de réglage pour le réglage du couple de rotation sur le symbole „Foret“.

F

Commutation de vitesse 1 à vitesse 2 (fig. 3)

Selon la position du commutateur, vous pouvez travailler à une vitesse élevée ou réduite. Pour éviter une détérioration de l'engrenage, il est conseillé de commuter la vitesse uniquement pendant l'arrêt de l'appareil.

Perçage

Pour pouvoir percer, mettez la molette de réglage pour le couple de rotation sur le dernier gradin “Bohrer” (perceuse) - fig. 1, sur le gradin “Bohren” (percer) l'accouplement patinant est hors service. Lors du perçage le couple de rotation maximal est disponible.

Commutateur de sens de rotation (fig. 4)

L'interrupteur à coulisse au-dessus de l'interrupteur Marche/Arrêt vous permet de choisir le sens de rotation de la per-ceuse-visseuse à accumulateur et d'évi-ter un démarrage intempestif. Vous pou-vez sélectionner la rotation vers la gau-che ou vers la droite. Pour prévenir un endommagement de l'engrenage, ne commutez le sens de rotation qu'à l'arrêt. Dans le cas où l'interrupteur à coulisse se trouve dans la position cen-trale, l'interrupteur Marche/Arrêt est blo-qué.

Interrupteur Marche/Arrêt (fig. 5)

L'interrupteur Marche/Arrêt permet le réglage en

continu de la vitesse. Le plus fort vous appuyez sur l'interrupteur.

Vissage:

Utilisez de préférence des vis à centrage automatique (p.ex. Torx, à tête cruciforme) ce qui assure le travail en toute sécurité. Veillez à ce que la forme et la taille du bit et de la vis utilisés soient conformes. Effectuez le réglage du couple de rotation comme décrit dans l'instruction - en fonction de la taille des vis.

Caractéristiques techniques:

Alimentation en courant,moteur 24 V =

Vitesse 0-400 / 0-1150 tr./mn.

Couple de rotation 17 gradins

Rotation vers la droiteet vers la gauche oui

Capacité duserrage du mandrin 2 à 13 mm

Tension de charge,accumulateur 24 V =

Courant de charge,accumulateur 2 A

Tension secteur,chargeur 230 V - 50 Hz

Niveau de pressionacoustique LPA: 72 dB (A)

Niveau de puissance

acoustique LWA: 82 dB (A)

Vibration a_W	< 2,5 m/s^2
Poids: 2,3 kg

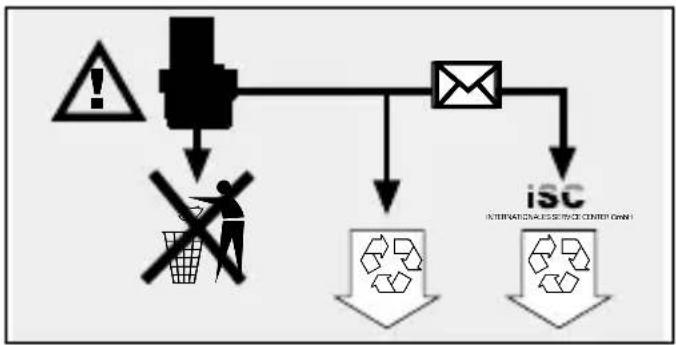

Ne jetez pas les accumulateurs usés et défectueux aux ordures ménagères. Pensez à la protection de l'environnement; le cadmium est toxique. Pour leur élimination selon les prescriptions, les accumulateurs usés et défectueux peuvent être retournés gratuitement à la société ISC ou déposés à une station de collecte appropriée. Dans le cas où vous ne connaissez pas d'endroit de collecte, renseignez-vous auprès de votre service municipal.

Ilus. 1: Ajuste del par

llus. 2: Cambio de taladro a tala dro percutor

Ajuste del par (llus. 1)

La période de garantie commence à partir de la date d'achat et dure 3 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

© CERTIFICADO DE GARANTIA

F V.B.P. Distribution Service Après Vente

5, allée Joseph Cugnot, Z.I. du Phare

F-33700 Merignac

Tel. [phone], Fax [phone]

NL Einhell Benelux

Weberstraat 3

Sous réserve de modifications
