KULLANIM KILAVUZU ASE 24S Alpha Tools

PLCihaz µekilleri: Ωekil 1: Tork ayar∂ Ωekil 2: Delme - Darbeli delme de(c)iµtirme µalteri Ωekil 3: H∂z - 2. H∂z de(c)iµtirme µalteri Ωekil 4: Sola/saπa dönme deπiµtirme µalteri Ωekil 5: Aç∂k/Kapal∂ µalteri Ωekil 6: Yedek pil, pili ç∂karmak için her iki t∂rnaπa bast∂r∂n Önemli Bilgiler: Ωarjl∂ matkab∂ çal∂µt∂rmadan önce mutlaka aµaπ∂daki bilgileri okuyun- uz:

1. NC Yedek pil, sevk edildiπi

durumda µarjl∂ deπildir. Bu nedenle pili ilk çal∂µt∂rmaya baµlamadan önce µarj edin

2. Pili sevk edilmiµ olan µarj

cihaz∂ ile µarj edin. Boµ bir pil max. 1 saat sonra µarj edilmiµtir. Sevk edilmiµ olan µarj cihaz∂n∂ baµka cihazlar∂n µarj iµleminde kullanmay∂n.

deµarj olur. Bu nedenle pilleri düzenli olarak µarj edin.

5. Ωarj cihaz∂n∂n tip levhas∂

üzerindeki bilgilere dikkat edin. Ωarj cihaz∂n∂ yaln∂zca, tip levhas∂ üzerinde belirtilen gerilim deπerine sahip bir prize baπlay∂n.

6. Aletin aµ∂r∂ kullan∂lmas∂nda pil

∂s∂n∂r. Pili µarj etmeden önce, pilin oda s∂cakl∂π∂na kadar soπumas∂n∂ saπlay∂n. Güvenlik uyar∂lar∂

1. Ωarjl∂ matkab∂/tornavida ve µarj

cihaz∂n∂ rutubet ve yaπmurdan koruyun.

2. Ωarj cihaz∂ ve µarjl∂matkab∂/tor-

naviday∂ çocuklardan uzak tutun.

3. Yaln∂zca keskin matkap ucu ve

uygun tornavida uçlar∂n∂ kul- lan∂n.

6. Duvarlara delik delerken ve

civata s∂karken, duvar içindeki elektrik, gaz ve su borular∂n∂ kontrol edin.

7. Kullan∂lm∂µ pilleri ateµin içine

atmay∂n! Patlama tehlikesi!

8. Akan piller ile temas etmekten

kaç∂n∂n. Temas etmeniz duru- munda cildin ilgili bölümünü derhal su ve sabun ile y∂kay∂n. Pil asidi göze kaçt∂π∂nda, gözü en az 10 dakika temiz su ile y∂kay∂n ve derhal doktora baµvurun.

11. NC pillerinin kontak uçlar∂n∂n

diπer metal malzemelerine, örneπin çivi, civata, temas etmemesine dikkat edin. K∂sa devre tehlikesi vard∂r! Çal∂µt∂rma NC Pilinin µarj edilmesi

1. Ωarj cihaz∂n∂n tip levhas∂

üzerinde belirtilen gerilim deπerinin, mevcut elektrik µebekesi gerilim deπeri ile ayn∂ olup olmad∂π∂n∂ kontrol edin. Ωarj cihaz∂n∂ prize tak∂n ve µarj kablosunu µarj istasyonuna baπlay∂n.

Pilin µarj edildi©i k∂rm∂z∂ lam- ban∂n yanmas∂ ile belirtilir. Yeµil kontrol lambas∂ µarj iµleminin sona erdi©ini gösterir. Pil µarj süresi pil boµ oldu©unda max. 1 saattir. Ωarj iµlemi esnas∂nda pil biraz ∂s∂nabilir, bu nornaldir. Pilin µarj edilmesi mümkün deπilse aµaπ∂daki noktalar∂ kontrol edin: - Prizde elektrik olup olmad∂π∂ - Ωarj cihaz∂ndaki kontaklar∂n pile tam temas edip etmediπi Pilin µarj edilmesi bu kontrollerden sonra da mümkün deπilse, µarj cihaz∂ ve pili lütfen müµteri hizmetleri bölümümüze gönderin. Pillerin uzun ömürlü olmas∂n∂ saπlamak için NC pilini zaman∂nda µarj edin. Bu özellikle, µarjl∂ matkab∂n gücünün azal- mas∂n∂ fark ettiπinizde yap∂lacakt∂r. Pillerin tamamen boµalmas∂n∂ önleyin. Bu durum NC pillerinin ar∂zalanmas∂na yol açacakt∂r! Tork ayar∂ (Ωekil 1) Alpha-tools µarjl∂ matkap/tornavida, 17 kademeli tork ayarlama düzeni ile donat∂lm∂µt∂r. Belirli bir civata için gerekli olan tork ayar∂ ayar bileziπi ile (1) ayarlan∂r. Tork ayar∂ birçok faktörlere baπl∂d∂r: ∑µlenecek malzeme türü ve sertlik derecesi Kullan∂lan civatalar∂n türü ve uzunluπu Civata baπlant∂lar∂nda aranan özellikler

TRAyarlanm∂µ olan tork deπerine eriµilme, kavraman∂n kaymas∂ ile belirtilir. Delme - Darbeli delme de(c)iµtirme (Ωekil 2) Delme iµlemi için ön ayar bilezi(c)ini „Matkap“ sembolü yönü- ne çevirin. Darbeli delme iµlemi için ise ön ayar bilezi(c)ini „Çekiç“ sem- bolü yönüne ve tork ayar bilezi(c)ini de „Matkap“ sembolü yönüne çevi- rin. Dönme yönü µalteri (Ωekil 3) Aç∂k/Kapal∂ µalterinin üzerindeki itmeli µalter ile, µarjl∂ matkab∂n/tor- navidan∂n dönme yönünü ayarlaya- bilir ve µarjl∂ matkab∂/tornaviday∂ istenmeden çal∂µt∂rmaya karµ∂ emniyet alt∂na alabilirsiniz. Sol ve saπ dönme yönünü ayarlamak mümkündür. Diµli kutusuna zarar verilmesini önlemek için dönme yönü ayar∂, yaln∂zca alet dururken yap∂lacakt∂r. ∑tmeli µalter orta pozi- syonda olduπunda Aç∂k/Kapal∂ µalteri bloke olmuµtur. Delme Delme iµlemini gerçekleµtirmek için tork ayar bileziπini en son kade- meye „Delme“ (Ωekil 1) ayarlay∂n. Delme kademesinde kayma fonk- siyonlu kavrama, devre d∂µ∂ b∂rak∂lm∂µt∂r. Delme iµleminde mak- simal tork deπeri etlkilidir. H∂z - 2. H∂z de(c)iµtirme µalteri (Ωekil 4) Ωalterin ayar pozisyonuna ba(c)l∂ olarak yüksek veya alçak devir ile çal∂µabilirsiniz. Diµlilerin hasar gör- mesini önlemek için h∂z de(c)iµtirme iµlemi sadece alet dur- urken yap∂lacakt∂r. Aç∂k/Kapal∂ µalteri (Ωekil 5) Aç∂k/Kapal∂ µalteri ile devir deπerini kademesizce ayarlayabilirsiniz. Ωalteri ne kadar ileri bast∂r∂rsan∂z devir deπeri o kadar yükselir. Civata s∂kma Emniyetli çal∂µmay∂ saπlayan ken- dinden merkezlemeli (örneπin Torx, y∂ld∂z vs.) civatalar∂ kullan∂n. Kullan∂lan tornavida ucunun, civata formu ve büyüklüπüne uygun olmas∂na dikkat edin. Tork ayar∂n∂, ayar ile ilgili bölümde aç∂kland∂π∂ µekilde ve civata boyutuna göre gerçekleµtirin.

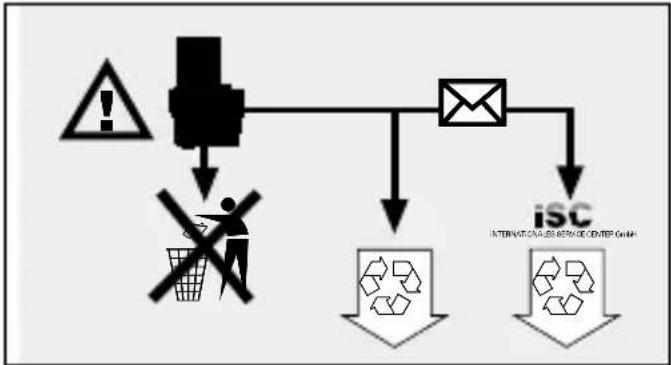

TRTEKN∑K ÖZELL∑KLERMotor gerilim beslemesi: 24 V =Devir: 0-400 / 0-1150 dev/dakTork: 17 kademeliSola ve saπa dönme: evetMatkap aynas∂çap bölümü: 2 - 13 mmPil µarj gerilimi: 24 V=Pil µarj ak∂m∂: 2 AΩarj cihaz∂ gerilimi: 230 V Ω 50 HzSes bas∂nc∂ seviyesi LPA: 72 dB (A) Ses gücü seviyesi LWA: 82 dB (A)Vibrasyon aw < 2,5 m/s A©∂rl∂k: 2,3 kgKullan∂lm∂µ piller evsel at∂klar ilebirlikte ar∂t∂lmayacakt∂r. Çevrekorumas∂na dikkat edin, kadmiyumzehirlidir. Kullan∂lm∂µ ve ar∂zal∂pillerin, yönetmeliklere uygun ar∂t∂lmas∂ için ISC GmbHfirmas∂na gönderin (ücretsiz olarak)veya uygun toplama merkezlerine

AT Uygunluk Deklarasyonu Aµaπ∂da imzas∂ olan kiµi Firma - Seri No AT’nin düµük voltaj hakk∂ndaki 73/23 nolu ile AT’nin elektromanyetik uygunluk hakk∂nda direktiflerine ve deπiµikliklerine uygun olduπunu beyan eder. ad∂na Makine / Mamul Elektronik Akülü Darbeli Matkapmat kap/tornavida
