NAVODILA ZA UPORABO ASE 24S Alpha Tools

Slika 1: nastavitev vrtilnega momenta

Slika 2: Preklop : vrtanje / udar no vrtanje

Slika 3: Preklop 1. hitrost - 2. hitrost

Slika 5: stikalo za vklop - izklop

Slika 6: rezervna baterija, ko snemate baterije, pritisnite obe zaskočni tipki

Pomembna navodila:

Pred začetkom dela z baterijskim izvijačem obvezno preberite naslednja navodila:

1. Zamenljiva NC baterija ob dobavi ni napolnjena. Zato jo je potrebno pred pričetkom dela napolniti.

2. Akumulator polnite s polnilcem, ki je bil dobavljeni skupaj z apara- tom. Prazni akumulator bo polni po največ 1 uri polnjenja. Ne uporabljajte tega polnilca za poln- jenje drugih aparatov.

3. Baterijski komplet svojo max. zmogljivost doseže po cca. petih ciklih polnjenja in praznjenja.

4. NC baterije se praznijo tudi, ko se ne uporabljajo. Zaradi tega jih je potrebno redno polniti.

5. Upoštevajte podatke, ki so navedeni na tipski tablici na polnilcu. Priključujte te ga le na električno napetost, navedeno na tipski tablici.

6. Pri zahtevnem delu se baterije segrejejo. Pred začetkom polnjenja počakajte, da se baterije segrejejo na sobno temperaturo.

Navodila glede varnosti

1. Izvijač in polnilec zaščitite pred vlago in dežjem.
2. Onemogočite dostop do polnilca in izvijača otrokom.
3. Uporabljajte le ostre svedre in brezhibne vijačne nastavke.
4. Oblecite si primerno delovno obleko. Imejte nadeta zaščitna očala.
5. Baterijskega izvijača in polnilca ne uporabljajte v področju plinov in vnetljivih tekočin.
6. Pri vrtanju in privijanju v stene in zidove predhodno preverite, ali se v njih ne nahajajo skrite napeljave za električno, plinsko ali vodovodno napeljavo.
7. Izrabljenih baterij ne mečite v ogenj. Nevarnost eksplozije!

8. Ne dotikajte se izteklih baterij. Če pa se kaj takega zgodi, prizadeto mesto na koži takoj očistite z vodo in milom. Če kislina iz baterij pride v oči, jih s čisto vodo spiraj te najmanj 10 minut in pojdite takoj k zdravniku.

9. Polnilec in kable zaščitite pred poškodbami in ostrimi robovi. Poškodovane kable naj električar takoj zamenja.

10. Orodje kontrolirajte, će ni poškodovano. Popravlja ga lahko le električar.
11. Pazite, da kontakti NC baterij ne bodo prišli v stik zdrugimi kovinsk imi predmeti, npr. žeblji, vijaki. Obstaja nevarnost kratkega stika!

Začetek dela: Polnjenje NC baterij

1. Primerjajte električno napetost, navedeno na tipski tablici, z napetostjo Vašega električnega omrežja. Priključite polnilec v vtič nico in električni kabel povežite z polnilno napravo.
2. Baterije izvlecite iz ležišča (slika 5), tako da predhodno pritisnite na zaskočke na straneh.
3. Priključite akumulator na polnilec. Rdeča lučka signalizira, da se akumulator polni. Zelena lučka signalizira, da je postopek poln- jenja končani. Čas polnjenja znaša pri praznem akumulatorju 1 uro. V času polnjenja se lahko akumulator nekoliko segreva vendi- dar je to popolnoma normalno.

Če baterij ne bi bilo mogoče napolniti, preverite naslednje:

• če je v električni vtičnici napetost,
• če je na polnilnih kontaktih polnilca brezhiben kontakt.

Če baterij še vedno ni mogoče napolniti, Vas prosimo, da

• polnilec in
  ●baterije pošljete naši servisni službi.
  Da bo življenjska doba Vaših baterij daljša, poskrbite za pravočasno ponovno polnjenje NC baterij. Na vsak način pa je potrebno baterije napolniti, če ugotovite, da se zmogljivost izvijača zmanjšuje.

Baterij nikoli popolnoma ne izpraznite. To pri NC baterijah povzroči defekt!

Nastavitev vrtilnega momenta (slika 1)

Baterijski izvijač podjetja Alpha-tools ima 6-stopensko mehansko nastavljanje vrtilnega momenta. Vrtilni moment za določeno velikost vijakov se določi z nastavitvenim obročem (slika 1). Lahko je odvisen od večih faktorjev:

●od vrste in trdote obdelovanega materiala
●od vrste in dolžine uporabljenih vijakov
●od zahtev navojnega spoja.

Dosežen vrtilni moment se signalizira s sližnim izklopom sklopke.

Preklop : vrtanje / udar- no vrtanje (Slika 2)

Za vr tanje posta vite spr ednji nastavni dor o na simbol

»Vrtalnik«.

Za udarno vr tanje dor nite spr ednji nastavni doro na simbol »Kladivo« in nasta vni doro za nastavitev vr tilnega momenta na simbol »Vrtalnik«.

Preklop 1. hitrost - 2. hitrost (Slika 3)

Glede na položaj preklopnega sti - kala lahko delate z višjim ali z nižjim številom

vrtljajev. Da bi se izognili poškodbam gonil, morate izvajati prekla-pljanje hitr osti

samo primirujo em aparatu.

Vrtanje

Za vrtanje obroč za nastavljanje vrtilnega momenta postavite na zadnjo stopnjo „vrtalnik/sveder“ (slika 1). V tej stopnji (vrtanje) je drsna sklopka izklopljena. Pri vrtanju je vklopljen maksimalni vrtilni moment.

S pomičnim stikalom nad stikalom za vklop/izklop lahko nastavljate smer vrtenja izvijača ter ga zavarujete tudi zoper nezaželen vklop. Izbirate lahko med vrtenjem v levo ali desno smer. Da ne bi poškodovali menjalnika, je potrebno smer vrtenja spreminjati le, ko je naprava ugasnjena. Ko se premično stikalo nahaja v sredinskem položaju, je stikalo za vklop/izklop blokirano.

Stikalo za vklop in izklop (slika 5)

S stikalom za vklop in izklop lahko brezstopenjsko regulirate število vrtljajev. Čim bolj pritiskate na stikalo, tem večje je število vrtljajev.

Privijanje:

Najbolje je uporabljati vijake z lastnim centriranjem (npr. Torx, vijaki s križasto glavo), ki zagotavljajo varno delo. Pazite, da se bosta uporabljen nastavek za glavo in vijak ujemala po obliki in velikosti. Vrtilni moment nastavite glede na velikost vijaka, kot je opisano v navodilu.

Tehnični podatki:

Napetost motorja: 24 V =
Število
vrtljajev: 0-400 / 0-1150 min	-1
Vrtilni moment: 17 stopenjski
Vrtenje v levo/desno: da
Razpon vpenjalne
glave: 2 - 13 mm
Napetost za polnjenje
baterij: 24 V =
Tok za polnjenje baterij: 2 A
El. napetost
polnilca: 230 V ~ 50 Hz
Nivo hrupa LPA: 72 dB(A)
Moč hrupa LWA: 82 dB(A)
Vibracije: aW 2,5 m/s	2
Teža: 2,3 kg

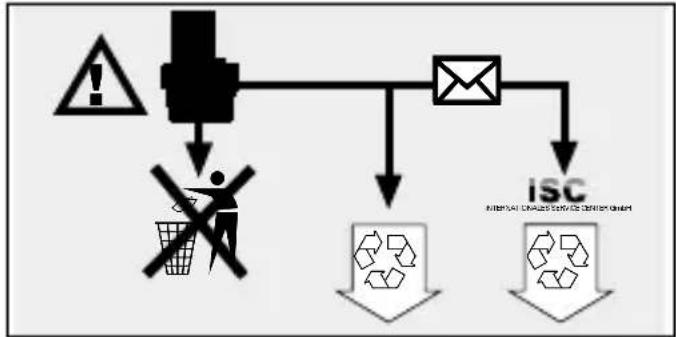

Izrabljenih in defektnih baterij ne dajajte med gospodinjske odpadke. Mislite na zaščito okolja, saj je kadmij strupen. Izrabljene in defektne bateije je mogoče brezplačno poslati podjetju ISC GmbH ali jih oddati na primernih zbirnih mestih. Če takega mesta ne poznate, vprašajte na Vaši občinski upravi.

A m úszer ábrája

Garancijski rok začne teči z dnem nakupa in znaša 3 leti.

Garancija velja za pomanjkljivo izvedbo ali napake na materialu ali pri delovanju.

Uporabljeni rezervni deli in eventualni porabljen čas za delo se ne obračunajo.
