NÁVOD K OBSLUZE ASE 24S Alpha Tools

Návod k použití Elektronický akumulátorový príklepový vrtacl šroubovák s nastavením toči vého momentu

Navodilo za uporabo Elktronski baterijski udarni vrani izijač z nastavljanjem vrtilnega momenta

Pozor: Před uvedením do provozu si prosím přečtěte návod k obsluze a bezpečnostní pokyny a dodržujte je!

Pozor! Pred montažo in začetkom dela pazljivo preberite navodila za uporabo in varno delo.

1 kus akmulátorový vrtací šroubovák
1 kus vým nný akumulátor
1 nabíje ka
1 kuf ik
6 vrták z vysoce vykonné ezné oceli
6 šroubovacích nástavc (bit)
1 uchyčení šroubovacích nástavc

Obseg dobave:

1 kom. vrtalni izvija
1 kom. zamenjalna baterija
1 polnilec
1 kov ek za shranjevanje
6 HSS svedri
6 nastavki
1 nosilec nastavkov

Zobrazení přístroje:

Obr.1: Nastavení to ivého momentu

Obr.2: P epínání vrtání - vrtání s p íklepem

Obr. 3: P epínání p evodový stupe 1 - p evodový stupe 2

Obr. 4: P epínání levý/pravý chod

Obr.5: Za-/vypína

Obr. 6 Vým nný akumulátor, k vým n akumulátorového lánku zmá knout ob zajiš ovací tla ítka.

Důležité pokyny:

P ed uvedením do provozu aku- mulátorového šroubováku si bez- podmíne n p e t t e tyto pokyny:

1. NC vým nný akumulátorový lánek akumulátorového šroubováku není v dodaném stavu nabitý. P ed prvním uvedením do provozu musí být proto akumulátor nabit.

2 Akumulátorový lánek nabíjejte pomocí dodané nabíje ky. Prázdný akumulátor je po max. 1 hodin op t nabitý. Dodanou nabíje ku nepoužívejte k nabíjení jiných pístroj.

1. Akumulátorový lánek dosáhne své maximální kapacity po cca p ti vybíjecích/nabíjecích cyklec h.

2. NC akumulátory se vybíjejí i když nejsou používány. Proto akumulátory nabíjejte pravídeln.

3. Dbejte udaných dat na typovém štítku nabíje ky. P ipojte nabíje ku pouze na sí ové nap tí udané na typovém štítku.
4. P i silném zatížení se akumulátorový lánek zah eje. Nechte akumulátorový lánek p ed za átkem nabíjecího procesu ochladit na pok ojovou teplotu.

Bezpečnostní pokyny:

1. Chra te akumulátorový šrou- bovák a nabíje kup ed vlhko- stí a dešt m.
2. Nabíje ku a akumulátorový šroubovák chránit p ed d tmi.
3. Používejte pouze ostré vrtáky a také pouze jen bezvadné a vhodné šroubovací hroty (city)
4. Noste vhodné pracovní oble ení a ochranné brýle.
5. Akumulátorový šroubovák a nabíje ku nepoužívat v blízko-sti par a ho lavých kapalin.
6. P ivrtání a šroubování do zdí a st n tyto p ekontrolovat na ukrytá vedení elektriky, plynu a vody.

7. Vypot ebované akumulátory neházet do otev eného ohn. Nebezpe í exploze!

8. Vyhýbejte se kontaktu s vyte- klými akumulátory. Pokud se tomu nevyhnete, okamžit si o myjte postižená místa vodou a mýdlem. Pokud by se Vám akumulátorová kyselina dostala do o í, oko minimáln 10 minut vyplachovat istou vodou a ihned vyhledat léka e.

9. Chra te nabíje ku a vedení p ed poškozením a ostrými hranami. Poškozené kabely je teba neprodlen vym nit odborným elektriká em.
10. Kontrolujte nástroj na poškození. Opravy smí být provedeny pouze odborným elektriká em.
11. Dbejte na to, aby kontakty NC akumulátorového lánku nep išly do styku s jinými kovovými p edm ty, nap . h ebíky, šrouby. Nebezpe í zkratu!

Uvedení do provozu: Nabíjení NC akumulátorového článku

1. Porovnejte, jestli souhlasí síťové napětí udané na typovém štítku se síťovým napětím, které je k dispozici. Zastrčte nabíječku do zásuvky a spojte nabíjecí kabel s nabíjecí stanicí.

2. Akumulátorový článek vyndat z držadla (obr. 5), přitom zmáčknout postranní zajištovací tlačítka.

3. Zastr te akumulátorový lánek do nabíje ky. ervená sv telná dioda signalizuje, že je lánek nabíjen. Zelená sv telná dioda signalizuje, že je proces nabíjení ukon en. Doba nabíjení iní u prázdného akumulátoru 1 hodinu. B hem nabíjení se akumulátorový lánek m žetrochu oh át, to je ovšem normalní.

Pokud by nabití akumulátorového článku nebylo možné, překontrolujte prosím

• zda je v zásuvce k dispozici sítové napětí
• zda je k dispozici bezvadný kon takt na nabíjecích kontaktech nabíječky.

Pokud by nabití akumulátorového článku nebylo i nadále možné, prosíme Vás

• nabíječku
- a akumulátorový článek zaslat do našeho zákaznického servisu.

V zájmu dlouhé životnosti aku- mulátorového článku byste se měli postarat o včasné dobití NC aku- mulátorového článku. Toto je v každém případě nutné, když zjistíte, že klesá výkon akumulátorového šroubováku.

Nevybíjejte akumulátorový článek nikdy úplně. Toto vede k defektu NC akumulátorového článku!

Nastavení točivého momentu (obr. 1)

Alpha-tools akumulátorový šroubovák je vybaven 6stupňovým mecha-nickým nastavením točivého momen-tu. Točivý moment pro určitou velikost šroubu se nastavuje na nastavovacím kroužku (obr. 1). Točivý moment je závislý na několika faktorech:

●na druhu a tvrdosti opraco vávaného materiálu
●na druhu a délce použitých šroubů
●na nárocích, které jsou kladeny na šroubové spojení.

Dosažení točivého momentu je signalizováno chrastivým vypnutím spojky.

Přepínání vrtání - vrtání s příklepem (obr. 2)

K vrtání nastavte p ední nastavovací kroužek na symbol „Vrták“. K vrtání s p íklepem oto te p ední nastavovací kroužek na stupe „Kladivo“ a nastavovací kroužek pro nastavení to ivého momentu na symbol „Vrták“.

Přepínání převodový stupeň 1 - převodový stupeň 2 (obr. 3)

Podle polohyp epína e m žete pracovat bu s vyšším nebo s nižším po tem otá ek. Aby se zabránilo poškození p evodu, m ly by být p evodové stupn p epínány pouze ve vypnutém stavu.

Vrtání

K vrtání nastavte nastavovací kroužek pro točivý moment na poslední stupeň „vrtání“ (obr. 1). Ve stupni vrtání je kluzná třecí spojka mimo provoz. Při vrtání je k dispozici maximální točivý moment.

Vypínač směru otáčení (obr. 4)

Posuvným vypínačem nad za-/vypínačem můžete nastavit směr otáčení akumulátorového šroubováku a akumulátorový šroubovák zajistit proti nechtěnému zapnutí. Můžete volit mezi levým/pravým chodem. Aby bylo zabráněno poškození převodu, je třeba směr otáčení přepínat pouze ve vypnutém stavu. Pokud se posuvný vypínač nachází ve středové poloze, je za-/vypínač blokován.

Za-/vypínač (obr. 5)

Za-/vypínačem můžete počet otáček plynule regulovat. Čím dále vypínač zmáčknete, tím vyšší je počet otáček akumulátorového šroubováku.

Šroubování:

Používejte nejlépe samostředicí šrouby (např. torx, křížová drážka), které zajišťují bezpečnou práci. Dbejte na to, aby použitý hrot (bit) a šroub souhlasily tvarem a velikostí. Proveděte

nastavení točivého momentu, jak je uvedeno v návodu, odpovídajíc velikosti šroubu.

Technická data :

Zásobování motorunapětím 24 V =

Počet otáček 0-400 / 0-1150 min -1

Točivý moment 17stupňový

Pravý/levý chod ano

Rozsah upínánísklíčidla 2 - 13 mm

Nabíjecí napětíakumulátoru 24 V =

Nabíjecí proud akumulátoru 2 A

Sítové napětínabíječky 230 V ~ 50 Hz

Hladina akustickéhotlaku LPA: 72 db (A)

Hladina akustickéhovýkonu LWA: 82 db (A)

Vibrace aw < 2,5 m/s 2

Hmotnost:: 2,3 kg


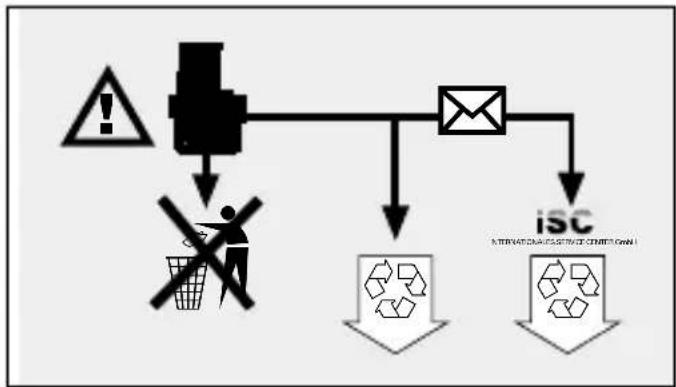

Vypotřebované a defektní aku- mulátory nepatří do domovního odpa- du. Myslete na ochranu životního prostředí, kadmium je jedovaté. Vypotřebované a defektní aku- mulátory mohou být bezplatně odes- lány k odborné likvidaci odpadu firmě ISC GmbH nebo odevzdány ve vhodných sběrnách. Pokud Vám není žádná sběrna známa, obratte se na obecní zastupitelství.

Slike naprave:

Záruční doba začíná dnem koupě a činí 3 rok.

Záruka bude poskytnuta v případě chybného provedení nebo vady materiálu a funkčnosti.

K tomu potřebné náhradní díly a pracovní doba nebudou účtovány.

Záruka se nevztahuje na následné škody.
