Typ produktu	Bezdrátová příklepová vrtačka-šroubovák
Značka	Alpha Tools
Model	ASE 20 4
Jmenovité napětí	20,4 V
Volnoběžné otáčky (1. rychlost)	0 – 500 ot./min
Volnoběžné otáčky (2. rychlost)	0 – 1400 ot./min
Počet stupňů utahovacího momentu	17
Upínací rozsah sklíčidla	2 – 13 mm
Typ akumulátoru	Vyměnitelný nikl-kadmiový (Ni-Cd)
Nabíjecí napětí	20,4 V
Nabíjecí proud	2 A
Síťové napětí nabíječky	230 V – 50 Hz
Hladina akustického tlaku (LPA)	72 dB(A)
Hladina akustického výkonu (LWA)	82 dB(A)
Vibrace (aw)	< 2,5 m/s²
Hmotnost	2,3 kg
Směr otáčení	Vpravo a vlevo
Funkce	Vrtání, šroubování, příklep
Záruka	3 roky
Obsah dodávky	Vrtačka-šroubovák, akumulátor, nabíječka, kufr

Často kladené otázky - ASE 20 4 Alpha Tools

Jak nabít baterii?

Před prvním použitím nabijte akumulátor pomocí dodávané nabíječky. Zapojte nabíječku do zásuvky 230 V – 50 Hz, vložte akumulátor a nechte jej plně nabít. Plného nabití je dosaženo přibližně po 5 cyklech vybití/nabíjení. Nenechte akumulátor zcela vybít.

Jak nastavit utahovací moment?

Použijte nastavovací kolečko (obr. 1) pro výběr jednoho ze 17 stupňů utahovacího momentu. Otáčejte kolečkem na požadovanou hodnotu podle velikosti šroubu a tvrdosti materiálu. Slyšitelné cvaknutí indikuje dosažení momentu.

Jak změnit rychlost?

Vrtačka má dvě rychlosti. Pomocí přepínače rychlosti (obr. 2) přepínejte mezi rychlostí 1 (0-500 ot./min) a rychlostí 2 (0-1400 ot./min). Přepínejte pouze v klidu, abyste nepoškodili převodovku.

Jak obrátit směr otáčení?

Použijte přepínač směru otáčení (obr. 3) umístěný nad vypínačem Zap/Vyp. Posuňte jej doleva pro levotočivý chod, doprava pro pravotočivý. Střední poloha blokuje vypínač Zap/Vyp. Přepínejte pouze v klidu.

Co dělat, když se baterie nenabíjí?

Zkontrolujte, zda je zásuvka pod napětím a zda jsou kontakty nabíječky čisté. Pokud problém přetrvává, zašlete nabíječku a akumulátor do servisu. Nepokoušejte se o opravu sami.

Jaké vrtáky a bity použít?

Používejte pouze ostré vrtáky a bity na šroubování v dobrém stavu, vhodné pro sklíčidlo o rozsahu 2 až 13 mm. Pro šroubování upřednostněte šrouby s automatickým středěním (Torx, křížové) pro větší bezpečnost.

Jak udržovat zařízení?

Chraňte vrtačku a nabíječku před vlhkostí a deštěm. Kontakty čistěte suchým hadříkem. Při kontaktu s kyselinou z akumulátoru umyjte pokožku vodou a mýdlem; při zasažení očí vyplachujte 10 minut čistou vodou a vyhledejte lékaře.

Jaká je záruka?

Záruka je 3 roky od data nákupu. Vztahuje se na vady materiálu a zpracování. Během této doby jsou díly a práce zdarma. Následné škody nejsou hrazeny.

Mohu vrtat do betonu?

Ano, tato příklepová vrtačka-šroubovák je vhodná pro vrtání do betonu. Použijte vhodné příklepové vrtáky. Nastavte kolečko momentu na poslední stupeň (symbol vrtačky), abyste dosáhli maximálního momentu a deaktivovali prokluzovou spojku.

Jak předejít zkratům?

Zabraňte kontaktu kontaktů akumulátoru s kovovými předměty, jako jsou hřebíky nebo šrouby. Nevhazujte akumulátory do ohně (riziko výbuchu). Použité akumulátory odevzdejte do sběrného místa.

NÁVOD K OBSLUZE ASE 20 4 Alpha Tools

GZ Návod k použití Elektronický akumulátorový príklepový vrtacl šroubovák s nastavením toči vého momentu

Navodilo za uporabo Elktronski baterijski udarni vrani izijač z nastavljanjem vrtilnega momenta

Pozor: Před uvedením do provozu si prosím přečtěte návod k obsluze a bezpečnostní pokyny a dodržujte je!

Pozor! Pred montažo in začetkom dela pazljivo preberite navodila za uporabo in varno delo.

1 kus akumulátorový vrtací šroubovák
1 kus vým nný aku mulátor
1 nabíje ka
1 kuf ik k uložení

SLO Obseg dobave:

1 kom. baterijski vrtal nik - izvija
1 kom. zamenjalna baterija
1 polnilec
1 kov ek za shranva je

Zobrazení přístroje:

Obr.1: Nastavení to ivého momentu

Obr.2: P epínání p evodový stupe 1 - p evodový stupe 2

Obr. 3: P epínání levý/pravý chod

Obr. 4: Za-/vypína

P ed uvedením do provozu aku- mulátorového šroubováku si bez- podmíne n p e t t e tyto pokyny:

1 NC vým nný akumulátorový lánek akumulátorového šroubováku není v dodaném stavu nabitý. P ed prvním uvedením do provozu musí být proto akumulátor nabit.

1. Akumulátorový lánek nabíjejte pomocí dodané nabíje ky. Prázdný akumulátor je po max. 1 hodin op t nabitý. Dodanou nabíje ku nepoužívejte k nabíjení jiných pístroj.

2. Akumulátorový lánek dosáhne své maximální kapacity po cca p ti vybíjecích/nabíjecích cyklec h.

3. NC akumulátory se vybíjejí i když nejsou používány. Proto akumulátory nabíjejte pravídeln.

4. Dbejte udaných dat na typovém štítku nabíje ky.P ipojte nabíje ku pouze na sí ové nap tí udané na typovém štítku.

5. P i silném zatížení se akumulátorový lánek zah eje. Nechte akumulátorový lánek p ed za átkem nabíjecího procesu ochladit na pok ojovou teplotu.

Bezpečnostní pokyny:

1. Chra te akumulátorový šrou- bovák a nabíje kup ed vlhko- stí a dešt m.
   2 Nabíje ku a akumulátorový šroubovák chránit p ed d tmi.
2. Používejte pouze ostré vrtáky a také pouze jen bezvadné a vhodné šroubovací hroty (bity)
3. Noste vhodné pracovní oble ení a ochranné brýle.
4. Akumulátorový šroubovák a nabíje ku nepoužívat v blízko-sti par a ho lavých kapalin.
5. P ivrtání a šroubování do zdí a st n tyto p ek ontrolo vat na ukrytá vedení elektriky, plynu a vody.
6. Vypot ebované akumulátory neházet do otev eného ohn. Nebezpe í exploze!
7. Vyhybejte se kontaktu s vyte- klými akumulátory. Pokud se tomu nevyhnete, okamžit si o myjte postižená místa vodou a mýdlem. Pokud by se Vám

akumulátorová kyselina dostala do o í, oko minimáln 10 minut vyplachovat istou vodou a ihned vyhledat léka e.

1. Chra te nabíje ku a vedení p ed poškozením a ostrými hranami. Poškozené kabely je teba neprodlen vym nit odborným elektriká em.
2. Kontrolujte nástroj na poškození. Opravy smí být provedeny pouze odborným elektriká em.
3. Dbejte na to, aby kontakty NC akumulátorového lánku nep išly do styku s jinými kovovými p edm ty, nap . h ebíky, šrouby. Nebezpe í zkratu!

Uvedení do provozu: Nabíjení NC akumulátorového článku

1. Porovnejte, jestli souhlasí síťové napětí udané na typovém štítku se síťovým napětím, které je k dispozici. Zastrčte nabíječku do zásuvky a spojte nabíjecí kabel s nabíjecí stanicí.
2. Akumulátorový článek vyndat z držadla (obr. 5), přitom zmáčknout postranní zajišťovací tlačítka.
3. Zastr te akumulátorový lánek do nabíje ky. ervená sv telná dioda signalizuje, že je lánek nabíjen. Zelená sv telná dioda signalizuje, že je proces

nabíjení ukon en. Doba nabíjení iní u prázdného aku- mulátoru 1 hodinu. B hem nabíjení se akumulátorový lá nek m žetrochu oh át, to je ovšem normální.

Pokud by nabití akumulátorového článku nebylo možné, překontrolujte prosím

• zda je v zásuvce k dispozici sítové napětí
• zda je k dispozici bezvadný kon takt na nabíjecích kontaktech nabíječky.

Pokud by nabití akumulátorového článku nebylo i nadále možné, prosíme Vás

• nabíječku
- a akumulátorový článek zaslat do našeho zákaznického servisu.

V zájmu dlouhé životnosti aku- mulátorového článku byste se měli postarat o včasné dobití NC aku- mulátorového článku. Toto je v každém případě nutné, když zjistíte, že klesá výkon akumulátorového šroubováku.

Nevybíjejte akumulátorový článek nikdy úplně. Toto vede k defektu NC akumulátorového článku!

Nastavení točivého momentu (obr. 1)

Alpha-tools akumulátorový šroubovák je vybaven 6stupňovým mecha-nickým nastavením točivého momen-tu. Točivý moment pro určitou velikost šroubu se nastavuje na nastavovacím kroužku (obr. 1). Točivý moment je závislý na několika faktorech:

●na druhu a tvrdosti opraco vávaného materiálu
●na druhu a délce použitých šroubů
●na nárocích, které jsou kladeny na šroubové spojení.

Dosažení točivého momentu je signalizováno chrastivým vypnutím spojky.

Vrtání

K vrtání nastavte nastavovací kroužek pro točivý moment na poslední stupeň „vrtání“ (obr. 1). Ve stupni vrtání je kluzná třecí spojka mimo provoz. Při vrtání je k dispozici maximální točivý moment.

Přepínání převodový stupeň 1 - převodový stupeň 2 (obr. 2)

Podle polohyp epína e m žete pracovat bu s vyšším nebo s nižším po tem otá ek. Aby se zabránilo poškození p evodu, m ly by být p evodové stupn p epínány pouze ve vypnutém stavu.

Vypínač směru otáčení (obr. 3)

Posuvným vypínačem nad za-/vypínačem můžete nastavit směr otáčení akumulátorového šroubováku a akumulátorový šroubovák zajistit proti nechtěnému zapnutí. Můžete volit mezi levým/pravým chodem. Aby bylo zabráněno poškození převodu, je třeba směr otáčení přepínat pouze ve vypnutém stavu. Pokud se posuvný vypínač nachází ve středové poloze, je za-/vypínač blokován.

Za-/vypínač (obr. 4)

Za-/vypínačem můžete počet otáček plynule regulovat. Čím dále vypínač zmáčknete, tím vyšší je počet otáček akumulátorového šroubováku.

Šroubování:

Používejte nejlépe samostředicí šrouby (např. torx, křížová drážka), které zajišťují bezpečnou práci. Dbejte na to, aby použitý hrot (bit) a šroub souhlasily tvarem a velikostí. Provedte nastavení točivého momentu, jak je uvedeno v návodu, odpovídajíc velikosti šroubu.

Technická data :

Zásobování motoru

napětím 20,4 V =

Počet otáček 0-500 / 0-1400 min -1

Točivý moment 17stupňový

Pravý/levý chod ano

Rozsah upínání

sklíčidla 2 - 13 mm

Nabíjecí napětí

výkonu LWA: 82 db (A)

Vibrace aw < 2,5 m/s ^2

Hmotnost:: 2,3 kg


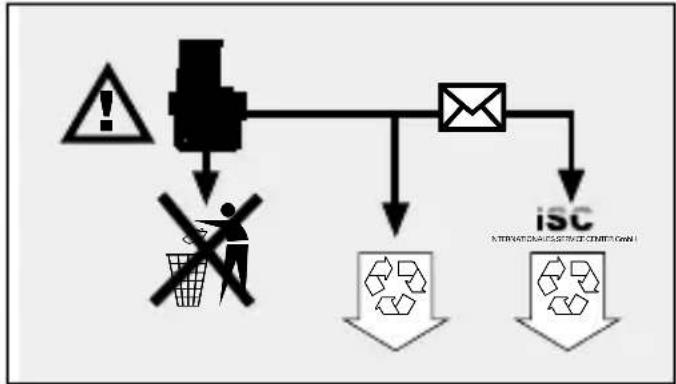

Vypotřebované a defektní aku- mulátory nepatří do domovního odpa- du. Myslete na ochranu životního prostředí, kadmium je jedovaté. Vypotřebované a defektní aku- mulátory mohou být bezplatně odes- lány k odborné likvidaci odpadu firmě ISC GmbH nebo odevzdány ve vhodných sběrnách. Pokud Vám není žádná sběrna známa, obratte se na obecní zastupitelství.

Slike naprave:

Záruční doba začíná dnem koupě a činí 3 rok.

Záruka bude poskytnuta v případě chybného provedení nebo vady materiálu a funkčnosti.

K tomu potřebné náhradní díly a pracovní doba nebudou účtovány.

Záruka se nevztahuje na následné škody.

Váš zákaznický servis
