Type de produit	Perceuse-visseuse à percussion sans fil
Marque	Alpha Tools
Modèle	ASE 20 4
Tension nominale	20,4 V
Vitesse à vide (1ère vitesse)	0 – 500 tr/min
Vitesse à vide (2ème vitesse)	0 – 1400 tr/min
Nombre de gradins de couple	17
Capacité du mandrin	2 – 13 mm
Type d’accumulateur	Nickel-Cadmium (Ni-Cd) échangeable
Tension de charge	20,4 V
Courant de charge	2 A
Tension secteur du chargeur	230 V – 50 Hz
Niveau de pression acoustique (LPA)	72 dB(A)
Niveau de puissance acoustique (LWA)	82 dB(A)
Vibration (aw)	< 2,5 m/s²
Poids	2,3 kg
Sens de rotation	Droite et gauche
Fonctions	Perçage, vissage, percussion
Garantie	3 ans
Contenu de la livraison	Perceuse-visseuse, accumulateur, chargeur, coffre

FOIRE AUX QUESTIONS - ASE 20 4 Alpha Tools

Comment charger la batterie ?

Avant la première utilisation, chargez l’accumulateur avec le chargeur fourni. Branchez le chargeur sur une prise 230 V – 50 Hz, insérez l’accumulateur et laissez-le charger complètement. La charge complète est atteinte après environ 5 cycles de décharge/charge. Ne laissez pas l’accumulateur se décharger complètement.

Comment régler le couple de rotation ?

Utilisez la molette de réglage (fig. 1) pour sélectionner l’un des 17 gradins de couple. Tournez la molette vers le chiffre souhaité en fonction de la taille de vis et de la dureté du matériau. Un grincement indique que le couple est atteint.

Comment changer la vitesse ?

La perceuse dispose de deux vitesses. Utilisez le commutateur de vitesse (fig. 2) pour passer de la vitesse 1 (0-500 tr/min) à la vitesse 2 (0-1400 tr/min). Ne commutez qu’à l’arrêt pour éviter d’endommager l’engrenage.

Comment inverser le sens de rotation ?

Utilisez le commutateur de sens de rotation (fig. 3) situé au-dessus de l’interrupteur Marche/Arrêt. Poussez-le à gauche pour la rotation gauche, à droite pour la rotation droite. La position centrale bloque l’interrupteur Marche/Arrêt. Ne commutez qu’à l’arrêt.

Que faire si la batterie ne se charge pas ?

Vérifiez que la prise de courant est sous tension et que les contacts du chargeur sont propres. Si le problème persiste, envoyez le chargeur et l’accumulateur au service après-vente. N’essayez pas de réparer vous-même.

Quels forets et embouts utiliser ?

Utilisez uniquement des forets affûtés et des embouts de vissage en bon état, adaptés au mandrin de 2 à 13 mm. Pour le vissage, préférez des vis à centrage automatique (Torx, cruciforme) pour plus de sécurité.

Comment entretenir l’appareil ?

Protégez la perceuse et le chargeur de l’humidité et de la pluie. Nettoyez les contacts avec un chiffon sec. En cas de contact avec de l’acide d’accumulateur, lavez la peau à l’eau et au savon; pour les yeux, rincez 10 minutes à l’eau claire et consultez un médecin.

Quelle est la garantie ?

La garantie est de 3 ans à compter de la date d’achat. Elle couvre les défauts de matériel et de fabrication. Les pièces et la main-d’œuvre sont gratuites pendant cette période. Les dommages ultérieurs ne sont pas pris en charge.

Puis-je percer dans du béton ?

Oui, cette perceuse-visseuse à percussion est adaptée au perçage dans le béton. Utilisez des forets à percussion appropriés. Réglez la molette de couple sur le dernier gradin (symbole perceuse) pour obtenir le couple maximal et désactiver l’accouplement patinant.

Comment éviter les courts-circuits ?

Évitez que les contacts de l’accumulateur n’entrent en contact avec des objets métalliques comme des clous ou des vis. Ne jetez pas les accumulateurs au feu (risque d’explosion). Déposez les accumulateurs usés dans une station de collecte.

MODE D'EMPLOI ASE 20 4 Alpha Tools

⑤ Mode d'emploi Perceuse-visseuse électronique à per cussion avec réglage du couple de rotation

⑤ Attention: Lisez et suivez le mode d'emploi et les consignes de sécurité avant la mise en service!

⑤Veuillez ouvrir les pages 2 à 5

©Etendue de livrai son:

1 Perceuse-visseuse à accumulateur
1 Accumulateur échangeable
1 Chargeur
1 Coffre

(D) Lieferumfang:

Illustration de l'appareil:

Fig. 1: Réglage du couple de rota- tion

Fig. 2: Commutation de vitesse 1 à vitesse 2

Fig. 3: Commutation de sens de rotation(vers la droite ou vers la gauche)

Fig. 4: Interrupteur Marche/Arrêt

Fig. 5: Accumulateurs échangea bles, pour enlever le paquet accumulateur appuyer sur les deux tou ches à verrouillage

Notes importantes:

Lisez impérativement ces notes avant la mise en service de votre perceuse-visseuse à accumulateur:

1. Le paquet accumulateur NC (nickel-cadmium) échangeable fourni n'est pas chargé. Avant la première mise en service, l'accumulateur doit être chargé.

2. Chargez le paquet accumulateur à l'aide du chargeur fourni.

3. Le paquet accumulateur a atteint sa capacité maximale après env. cinq cycles de décharge et de charge.

4. Les accumulateurs NC se déchargent même s'ils ne sont pas utilisés. Pour cette raison, chargez les accumulateurs à intervals réguliers.

5. Respectez les données indiquées sur la plaque signalétique du chargeur. Connectez le chargeur uniquement à la tension du réseau indiquée sur la plaque signalétique.

6. En cas de forte sollicitation, l'accumulateur chauffe. Avant l'opération

de charge, laissez refroidir l'accumulateur jusqu'à ce qu'il ait atteint la température ambiante.

Consignes de sécurité:

1. Préservez votre perceuse-visseuse et le chargeur de l'humidité et de la pluie.

2. Gardez le chargeur et la perceuse- visseuse hors d'atteinte des enfants.

3. Utilisez uniquement des forets affûtés et des bits de vissage irréprochables et appropriés.

4. Portez des vêtements de travail adaptés ainsi que des lunettes de protection.

5. N'utilisez pas la perceuse-visseuse dans une ambiance de fumées et de liquides inflammables.

6. En cas de percage et vissage dans le mur, assurez-vous qu'aucun câble électrique, qu'aucune conduite de gaz ou d'eau n'est dissimulé sous la position envisagée.

7. Ne jetez pas les accumulateurs usés au feu nu. Risque d'explosion!

8. Evitez le contact avec des accumulateurs dont l'acide s'est répandu. Si un tel cas se produit, nettoyez la partie de la peau concernée à l'eau et au savon. Si vous recevez de l'acide d'accumulateur dans l'oeil, rincez l'oeil à l'eau claire pendant 10 minutes au minimum et consultez immédiatement un médecin.

9. Préservez le chargeur et le câble de toute détérioration et arrêtes vives. Faites immédiatement remplacer les câbles par un spécialiste électricien.

10. Assurez-vous que votre outil n'est pas détérioré. Les réparations ne doivent être confiées qu'à un spécialiste électricien.

11. Veillez à ce que les contacts du paquet accumulateur ne touchent pas d'autres objets métalliques, p.ex. clous, vis. Risque de courtcircuit!

Mise en service:

Charge du paquet accumulateur NC

1. Comparez si la tension de secteur indiquée sur la plaque signalétique correspond à la tension de secteur sur place. Introduisez le chargeur dans la prise.
2. Retirer le paquet accumulateur de la poignée (voir fig. 5) en appuyant sur les touches à verrouillage latérales.
3. Selon la position du commutateur, vous pouvez travailler à une vitesse élevée ou réduite. Pour éviter une détérioration de l'engrenage, il est conseillé de commuter la vitesse uniquement pendant l'arrêt de l'appareil.

Si la charge du paquet accumulateur n'est pas possible, vérifiez

• que la prise de courant est sous tension
• que les contacts du chargeur sont fiables.

S'il n'est toujours pas possible de charger le paquet accumulateur, nous vous prions d'envoyer

• le chargeur
• et le paquet accumulateur à notre station de service après-vente.

Dans l'intérêt d'une longue durée de vie, vous devriez veiller à recharger à temps le paquet accumulateur. C'est surtout indispensable si vous constatez que la puissance de la perceuse-visseuse se réduit.

Ne déchargez jamais complètement le paquet accumulateur. Cela provoquerait un défaut du paquet accumulateur NC.

Réglage du couple de rotation (fig. 1)

La perceuse-visseuse à accumulateur Alpha-tools dispose d'un dispositif de réglage mécanique du couple de rotation à 17 gradins. Le couple de rotation pour une taille définie de vis est réglable par la molette de réglage (fig. 1). Le couple de rotation dépend de plusieurs facteurs:

●de la sorte et dureté du matériau à traiter
●de la sorte et longueur des vis utilisées
●des exigences auxquelles doivent répondre les unions vissées

Si le couple de rotation est atteint, un grincement indique que le désaccouplement est effectué.

Commutation de vitesse 1 à vitesse 2 (fig. 2)

Selon la position du commutateur, vous pouvez travailler à une vitesse élevée ou réduite. Pour éviter une détérioration de l'engrenage, il est conseillé de commuter la vitesse uniquement pendant l'arrêt de l'appareil.

Perçage

Pour pouvoir percer, mettez la molette de réglage pour le couple de rotation sur le dernier gradin “Bohrer” (perceuse) - fig. 1, sur le gradin “Bohren” (percer) l'accouplement patinant est hors service. Lors du perçage le couple de rotation maximal est disponible.

Commutateur de sens de rotation (fig. 3)

L'interrupteur à coulisse au-dessus de l'interrupteur Marche/Arrêt vous permet de choisir le sens de rotation de la per- ceuse-visseuse à accumulateur et d'évi- ter un démarrage intempestif. Vous pou- vez sélectionner la rotation vers la gau- che ou vers la droite. Pour prévenir un endommagement de l'engrenage, ne commutez le sens de rotation qu'à l'arrêt. Dans le cas où l'interrupteur à coulisse se trouve dans la position cen- trale, l'interrupteur Marche/Arrêt est blo- qué.

Interrupteur Marche/Arrêt (fig. 4)

L'interrupteur Marche/Arrêt permet le réglage en continu de la vitesse. Le plus fort vous appuyez sur l'interrupteur.

Vissage:

Utilisez de préférence des vis à centrage automatique (p.ex. Torx, à tête cruciforme) ce qui assure le travail en toute sécurité. Veillez à ce que la forme et la taille du bit et de la vis utilisés soient

conformes. Effectuez le réglage du couple de rotation comme décrit dans l'instruction - en fonction de la taille des vis.

Caractéristiques techniques:

Alimentation en courant,moteur 20,4 V =

Vitesse 0-500 / 0-1400 tr./mn.

Couple de rotation 17 gradins

Rotation vers la droiteet vers la gauche oui

Capacité duserrage du mandrin 2 à 13 mm

Tension de charge,accumulateur 20,4 V =

Courant de charge,accumulateur 2 A

Tension secteur,chargeur 230 V - 50 Hz

Niveau de pressionacoustique LPA: 72 dB (A)

Niveau de puissanceacoustique LWA: 82 dB (A)

Vibration a_W < 2,5 m/s ^2 Poids: 2,3 kg

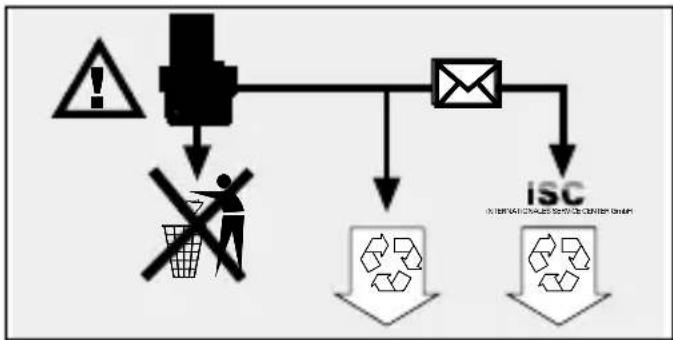

Ne jetez pas les accumulateurs usés et défectueux aux ordures ménagères. Pensez à la protection de l'environnement; le cadmium est toxique. Pour leur élimination selon les prescriptions, les accumulateurs usés et défectueux peuvent être retournés gratuitement à la société ISC ou déposés à une station de collecte appropriée. Dans le cas où vous ne connaissez pas d'endroit de collecte, renseignez-vous auprès de votre service municipal.

Ilus. 1: Ajuste del par

Ajuste del par (llus. 1)

La période de garantie commence à partir de la date d'achat et dure 3 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

© CERTIFICADO DE GARANTIA

F V.B.P. Distribution Service Après Vente

5, allée Joseph Cugnot, Z.I. du Phare

F-33700 Merignac

Tel. [phone], Fax [phone]

NL Einhell Benelux

Weberstraat 3

Sous réserve de modifications
