Produkttyp	Sladdlös slagborrskruvdragare
Märke	Alpha Tools
Modell	ASE 20 4
Märkspänning	20,4 V
Tomgångshastighet (1:a växel)	0 – 500 rpm
Tomgångshastighet (2:a växel)	0 – 1400 rpm
Antal momentsteg	17
Borrchuckens kapacitet	2 – 13 mm
Batterityp	Uppladdningsbart Nickel-Cadmium (Ni-Cd)
Laddspänning	20,4 V
Laddström	2 A
Laddarens nätspänning	230 V – 50 Hz
Ljudtrycksnivå (LPA)	72 dB(A)
Ljudeffektnivå (LWA)	82 dB(A)
Vibration (aw)	< 2,5 m/s²
Vikt	2,3 kg
Rotationsriktning	Höger och vänster
Funktioner	Borrning, skruvdragning, slagborrning
Garanti	3 år
Leveransinnehåll	Borrskruvdragare, batteri, laddare, låda

Vanliga frågor - ASE 20 4 Alpha Tools

Hur laddar jag batteriet?

Före första användning, ladda batteriet med medföljande laddare. Anslut laddaren till ett 230 V – 50 Hz eluttag, sätt i batteriet och låt det laddas fullt. Full laddning uppnås efter cirka 5 laddnings-/urladdningscykler. Låt inte batteriet laddas ur helt.

Hur ställer jag in vridmomentet?

Använd justeringsratten (bild 1) för att välja ett av de 17 momentstegen. Vrid ratten till önskad siffra beroende på skruvstorlek och materialhårdhet. Ett skrapande ljud indikerar att vridmomentet är uppnått.

Hur byter jag hastighet?

Borrskruvdragaren har två hastigheter. Använd hastighetsväljaren (bild 2) för att växla mellan hastighet 1 (0-500 rpm) och hastighet 2 (0-1400 rpm). Växla endast vid stillastående för att undvika skador på växellådan.

Hur vänder jag rotationsriktningen?

Använd rotationsriktningsomkopplaren (bild 3) ovanför avtryckaren. För den åt vänster för vänsterrotation, åt höger för högerrotation. Mittläget låser avtryckaren. Växla endast vid stillastående.

Vad gör jag om batteriet inte laddas?

Kontrollera att eluttaget är strömförande och att laddarens kontakter är rena. Om problemet kvarstår, skicka laddaren och batteriet till kundservice. Försök inte reparera själv.

Vilka borr och bits ska jag använda?

Använd endast slipade borr och bits i gott skick som passar chucken från 2 till 13 mm. För skruvdragning, föredra självcentrerande skruvar (Torx, stjärn) för säkerhet.

Hur underhåller jag apparaten?

Skydda borrskruvdragaren och laddaren från fukt och regn. Rengör kontakterna med en torr trasa. Vid kontakt med batterisyra, tvätta huden med vatten och tvål; vid ögonkontakt, skölj i 10 minuter med rent vatten och kontakta läkare.

Vad är garantin?

Garantin är 3 år från inköpsdatum. Den täcker material- och tillverkningsfel. Delar och arbete är gratis under denna period. Efterföljande skador täcks inte.

Kan jag borra i betong?

Ja, denna slagborrskruvdragare är lämplig för borrning i betong. Använd lämpliga slagborr. Ställ in vridmomentet på sista steget (borrsymbol) för maximalt vridmoment och för att inaktivera glidkopplingen.

Hur undviker jag kortslutning?

Undvik att batteriets kontakter kommer i kontakt med metallföremål som spikar eller skruvar. Kasta inte batterier i eld (explosionsrisk). Lämna in förbrukade batterier på en insamlingsstation.

BRUKSANVISNING ASE 20 4 Alpha Tools

⑤ Bruksanvisning Elektronikstyrd batteridriven borr- skruvdra gare med vridmoments- inställning

⑤ Observera: Läs bruksanvisningen och säkerhetsanvisningarna före driftstart och följ dem under drift!

⑤Fäll upp sidorna 2-5

⑤ Leveransomfattning

1 st uppladdningsbar borr- maskin/skruvdragare
1 st utbytbart ackumulator- paket
1 st laddare
1 st transportväska

① Elementi forniti

Bild 1: Vridmomentsinställning

Bild 2: Omkoppling 1:a växeln - 2:a växeln

Bild 3: Omkoppling vänster-högergång

Bild 5: Utbytesbatteri, tryck på båda knapparna på

sidorna för att ta ur bat teripacken

Läs ovillkorligen dessa anvisningar innan Du tar Din sladdlösa skru-vdragare i drift:

1. NiCd-utbytesbatteriet till den sladdlösa skruvdragaren är inte laddat då det levereras. Därför måste batteriet laddas före den första driftsstarten.

2. Ladda upp ackumulatorpaketet med den medföljande laddaren. Om ackumulatorn är helt tom tar laddningen max. 1 timme. Använd inte laddaren till att ladda upp andra apparater.

3. Batteripacken när sin maximala kapacitet efter ca fem urladdnings-/uppladdningsomgångar.

4. NiCd-batterier laddas ur också då de inte används. Ladda därför upp batterierna regelbundet.

5. Följ de uppgifter som är angivna på laddarens typskylt. Anslut laddaren endast till den

nätspänning som anges på typskylten.

1. Vid stora påfrestningar hettas batteripacken upp. Låt batteripacken svalna till rumstemperatur innan laddingsförloppet påbörjas.

1. Skydda Din sladdlösa skru- vdragare och laddare mot fukt occh regn.

2. Håll laddare och sladdlös skru- vdragare borta från barn.

3. Använd endast vassa borr samt felfria och därför avsedda skruvbits.

4. Bär lämpliga arbetskläder. Bär skyddsglasögon.

5. Använd inte den sladdlösa skruvdragaren och laddaren i närheten äv ångor och brandfarliga vätskor.

6. Kontrollera var ström-, gas- och vattenledningar är dolda i väggar och murar innan Du börjar borra.

7. Släng inte förbrukade batterier i öppen eld. Explosionsfara!

8. Undvik att röra vid läckande batterier. Skulle detta ändå hända så tvätta genast det angripna hudpartiet med tvål och vatten. Skulle det komma batterisyra i ögonen så skölj ögonen med rent vatten i minst 10 minuter och uppsök ome-delbart läkare.

9. Skydda laddaren och ledningen från skador och vassa kanter. Skadade ledningar skall genast bytas ut av en elektriker.

10. Kontrollera verktyget för skador. Reparationer får endast utföras av en elektriker.
11. Se till att kontakterna på NiCd-batteripacken inte kommer i kontakt med andra metall-föremål, t ex spik, skruvar. Det är risk för kortslutning!

Driftstart:

Uppladdning av NiCd-batteripacken

1. Tryck på de båda knapparna på sidorna och dra batteri-packen ur handtaget (fig 5).
2. Kontrollera att nätspänningen som anges på typskylten är den samma som finns i uttaget. Sätt in laddaren i uttaget.
3. Sätt in ackumulatorpaketet i laddaren. Den röda lysdioden visar att ackumulatorpaketet laddas. När den gröna lysdi-oden tänds är laddningen avslutad. Om ackumulatorn är helt tom tar laddningen 1 timme. Under laddningen kan ackumulatorn bli en aning varm, detta är dock normalt.

Om det inte skulle vara möjligt att ladda upp batteripacken så kontrollera

-om det finns nätspänning i väg guttaget
-om det finns en felfri kontakt på laddarens laddningskontakt.

Om det fortfarande inte skulle vara möjligt att ladda upp batteripacken så ber vi Dig att sända

●laddaren
- och batteripacken

till vår kundtjänst.

För att försäkra Dig om en lång livslängd på batteripacken så bör Du se till att NiCd-batteripacken laddas upp igen i god tid. Detta är i varje fall nödvändigt då Du märker att den sladdlösa skruvdragarens kapacitet avtar.

Ladda aldrig ur batteripacken helt. Detta leder till en defekt på NiCd-batteripacken!

Vridmomentsinställning (fig 1)

Den sladdlösa skruvdragaren från Alpha-tools är utrustad med en17-stegs mekanisk vridmomentsinställning. Vridmomentet för en bestämd skruvstorlek ställs in på inställningsringen (fig 1).

Vridmoment är beroende av flera

S

faktorer:

●art och hårdhet hos det material som skall bearbetas
- de använda skruvarnas art och längd
- kraven som ställs på skruvförbindningen.

Då vridmomentet nätts signaleras detta genom ljudet som uppstår då kopplingen kopplas ur.

Borrning

För borrning ställs inställningen för vridmomentet in på det sista steget "Borr" (fig 1). Vid borrning är glid-kopplingen ur drift. Vid borrning går det att använda det maximala vridmomentet.

Omkoppling 1:a växeln - 2:a växeln (bild 2)

Med omkopplarens läge kan välja om du vill jobba med högre eller lägre varvtal. För att undvika att växeln skadas får du endast koppla om växeln medan skruvdragaren står stilla.

Varvriktningsomkopplare (fig 3)

Med skjutkontakten ovanför till-/frånbrytaren går det att ställa in rotationsriktningen för den sladdlö-sa skruvdragaren och säkra skru-vdragaren mot obehörig inkoppling.

Det går att välja mellan höger- och vänstergång. För att undvika skador på utväxlingen får rotationsriktningen endast ändras då maskinen står stilla. Om skjutkontakten befinner sig i mittenpositionen är till-/frånbrytaren blockerad.

Till-/frånbrytare (fig 4)

Med till-/frånbrytaren går det att styra varvtalet steglöst. Ju längre Du trycker in brytaren desto högre är varvtalet för skruvdragaren.

Skruvning:

Använd helst skruvar med självcentrering (t ex torx, stjärnskruv) vilket garanterar ett säkert arbete. Se till att biten som används och borrskruven överensstämmer vad gäller form och storlek. Genomför vridmomentsinställningen enligt beskrivningen i bruksanvisningen så att den överensstämmer med skruvstorleken.

Tekniska data

Spänningsförsörjning

motor 20,4V =

Varvtal växel 1/växel

0-500 / 0-1400 min ^-1

Vridmoment 17 stegs

Höger-/vänstergång ja

Spännvidd chuck 2-13 mm

Laddningsspänning

batteri 20,4 V =

Laddningström batteri 2 A

Nätspänning laddare230 V \~ 50 Hz

Ljudtrycksnivå LPA: 72 dB(A)

Ljudeffektsnivå LWA: 82 dB(A)

Vibration _w < 2,5m / s^2

Vikt: 2,3 kg


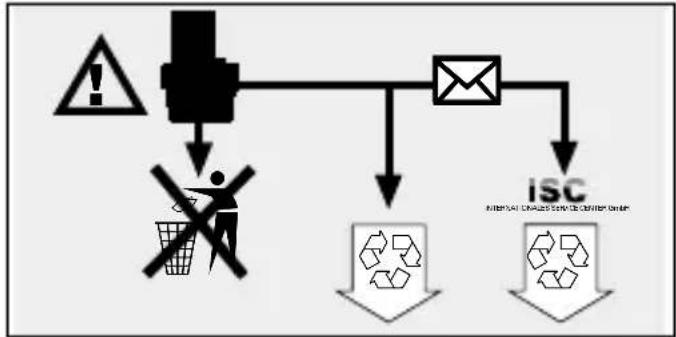

Förbrukade och defekta batterier hör inte till hushållsavfallet. Tänk på miljön, kadmium är giftigt. Förbrukade och defekta batterier kan sändas gratis till ISC eller lämnas in till rätt insamlingsställe. Om Du inte känner till något insamlingsställe så kan Du fråga hos kommunen.

Garantitiden omfattar >et 3 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänstpartner

① CERTIFICATO DI GARANZIA

Förbehåll för tekniska förändringar
