Termék típusa	Vezeték nélküli ütvefúró-csavarozó
Márka	Alpha Tools
Modell	ASE 20 4
Névleges feszültség	20,4 V
Üresjárati fordulatszám (1. fokozat)	0 – 500 ford/perc
Üresjárati fordulatszám (2. fokozat)	0 – 1400 ford/perc
Nyomatékfokozatok száma	17
Tokméret	2 – 13 mm
Akkumulátor típusa	Cserélhető nikkel-kadmium (Ni-Cd)
Töltőfeszültség	20,4 V
Töltőáram	2 A
Töltő hálózati feszültsége	230 V – 50 Hz
Hangnyomásszint (LPA)	72 dB(A)
Hangteljesítményszint (LWA)	82 dB(A)
Rezgés (aw)	< 2,5 m/s²
Tömeg	2,3 kg
Forgásirány	Jobb és bal
Funkciók	Fúrás, csavarozás, ütvefúrás
Garancia	3 év
A szállítás tartalma	Fúrócsavarozó, akkumulátor, töltő, doboz

Gyakran ismételt kérdések - ASE 20 4 Alpha Tools

Hogyan kell feltölteni az akkumulátort?

Az első használat előtt töltse fel az akkumulátort a mellékelt töltővel. Csatlakoztassa a töltőt egy 230 V – 50 Hz-es hálózati aljzathoz, helyezze be az akkumulátort, és hagyja teljesen feltöltődni. A teljes töltés körülbelül 5 kisütési/töltési ciklus után érhető el. Ne hagyja, hogy az akkumulátor teljesen lemerüljön.

Hogyan állítható be a nyomaték?

Használja a nyomatékbeállító tárcsát (1. ábra) a 17 nyomatékfokozat egyikének kiválasztásához. Forgassa a tárcsát a kívánt számra a csavar méretétől és az anyag keménységétől függően. Egy csikorgó hang jelzi, hogy a nyomaték elérte a beállított értéket.

Hogyan lehet sebességet váltani?

A fúró két sebességfokozattal rendelkezik. Használja a sebességkapcsolót (2. ábra) az 1. sebességfokozatról (0-500 ford/perc) a 2. sebességfokozatra (0-1400 ford/perc) váltáshoz. Csak álló helyzetben kapcsoljon, hogy elkerülje a fogaskerék sérülését.

Hogyan lehet megfordítani a forgásirányt?

Használja a forgásirány-váltó kapcsolót (3. ábra), amely a Be/Ki kapcsoló felett található. Tolja balra a bal forgásirányhoz, jobbra a jobb forgásirányhoz. A középső pozíció blokkolja a Be/Ki kapcsolót. Csak álló helyzetben kapcsoljon.

Mi a teendő, ha az akkumulátor nem töltődik?

Ellenőrizze, hogy a hálózati aljzat feszültség alatt van-e, és hogy a töltő érintkezői tiszták-e. Ha a probléma továbbra is fennáll, küldje el a töltőt és az akkumulátort a vevőszolgálatnak. Ne próbálja meg saját maga megjavítani.

Milyen fúrókat és biteket használjak?

Csak éles fúrókat és jó állapotú csavarozó biteket használjon, amelyek alkalmasak a 2–13 mm-es tokmányhoz. Csavarozáshoz részesítse előnyben az önközpontosító csavarokat (Torx, keresztfej) a nagyobb biztonság érdekében.

Hogyan kell karbantartani a készüléket?

Védje a fúrót és a töltőt a nedvességtől és az esőtől. Tisztítsa az érintkezőket száraz ruhával. Ha akkumulátorsav kerül a bőrre, mossa le szappanos vízzel; szembe kerülés esetén öblítse 10 percig tiszta vízzel, és forduljon orvoshoz.

Mi a garancia?

A garancia a vásárlás dátumától számított 3 év. Kiterjed az anyag- és gyártási hibákra. Az alkatrészek és a munkaerő ezen időszak alatt ingyenes. A későbbi károkat nem fedezi.

Fúrhatok betonba?

Igen, ez az ütvefúró-csavarozó alkalmas betonba fúrásra. Használjon megfelelő ütvefúrókat. Állítsa a nyomatéktárcsát az utolsó fokozatra (fúró szimbólum) a maximális nyomaték eléréséhez és a csúszókuplung kikapcsolásához.

Hogyan kerüljem el a rövidzárlatokat?

Kerülje, hogy az akkumulátor érintkezői fém tárgyakkal, például szögekkel vagy csavarokkal érintkezzenek. Ne dobja az akkumulátorokat tűzbe (robbanásveszély). A használt akkumulátorokat gyűjtőhelyen adja le.

HASZNÁLATI ÚTMUTATÓ ASE 20 4 Alpha Tools

HHasználati utasítás Elektromos - Akkus fúró-csavarozó Fordulatszám szabályzóval

H Figyelem: Használatba vétel előtt kérjük a használati utasítást és a biztonsági utalásokat figyelmessen átolvasni.

Pažnja! Prije upotrebe pro itajte i uvažite naputak za uporabu i sigur nosne upute!

H Kérjük a 2 - 5 - ig levő oldalakat szétnyitni.

CRO Molimo da rašir ite stranice 2-5

DSeite 6 - 9

GBPage 10 - 13

⑤Page 14 - 17

©Página 18 - 21

⑤ sidan 22 - 25

①Pagina 26 - 29

DKSide 30 - 33

PLStrona 34 - 37

TRSayfa 38 - 41

CZ Strana 42 - 45

SLO Strani 46 - 49

HOldal 50 - 53

CRO stranice 54 - 57

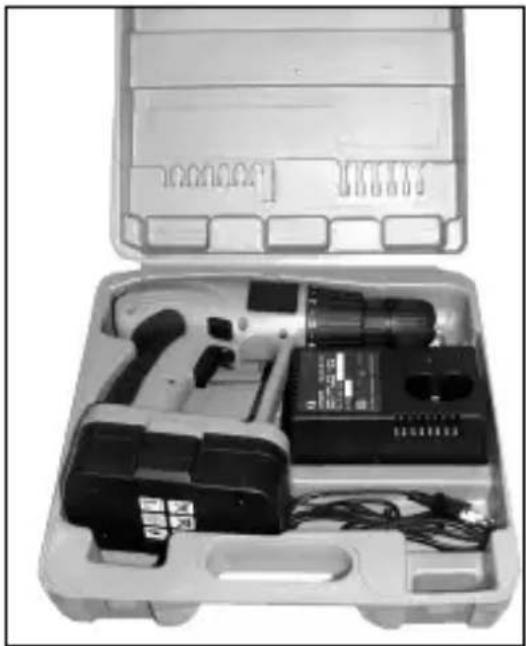

H A szállítás terjedelme:

1 darab Akkus fúró- csavarozó
2 darab csereakku
1 darab Akkumulátortölt
1 darab tároló-koffer

CRO Opseg isporuke:

1 akumulatorska
bušilica/izvija
1 zamjenjiv akumulator
1 punja
1 kov eg

Geräteabbildung:

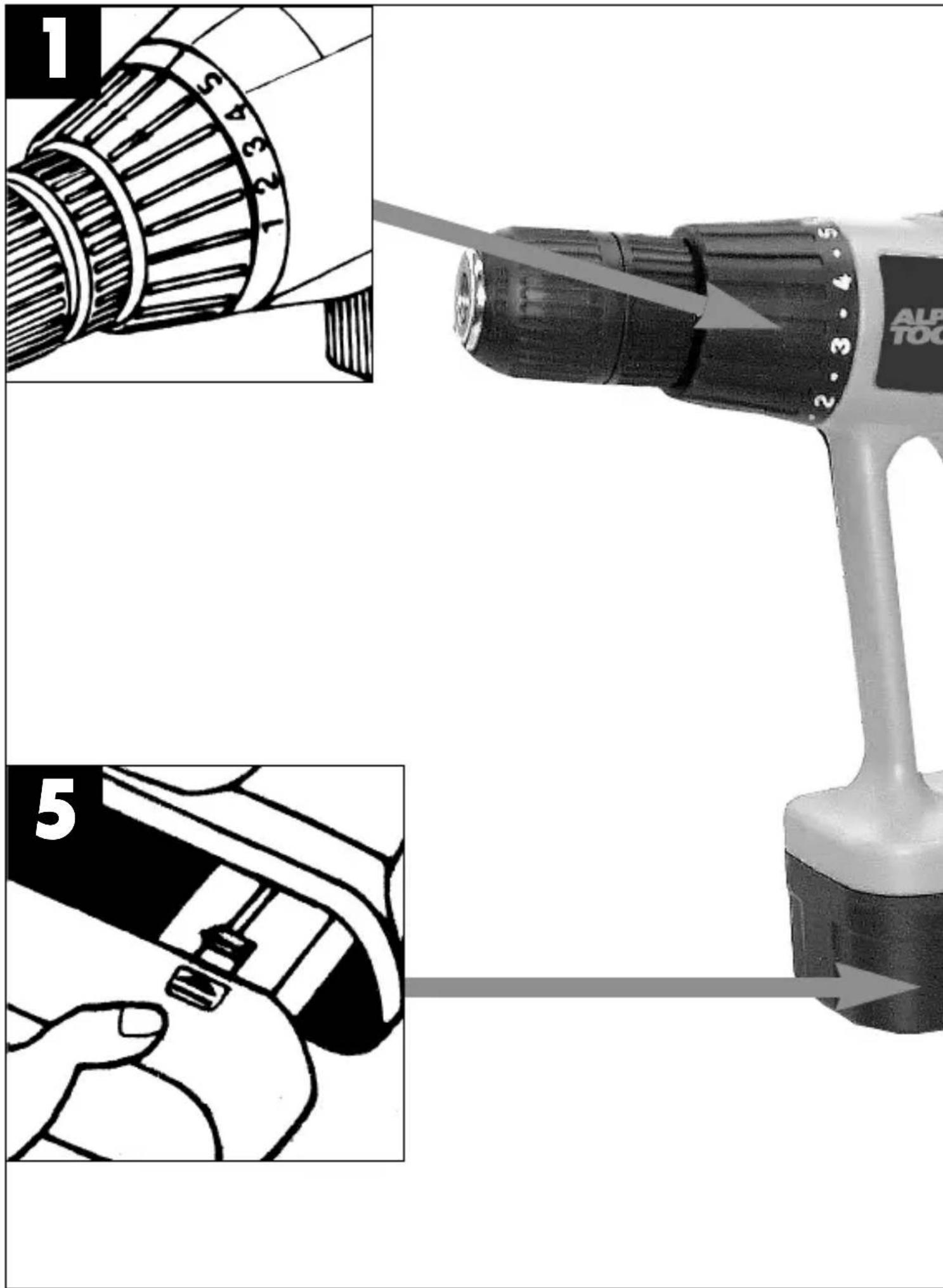

1. Ábra: A forgató nyomaték beállítása

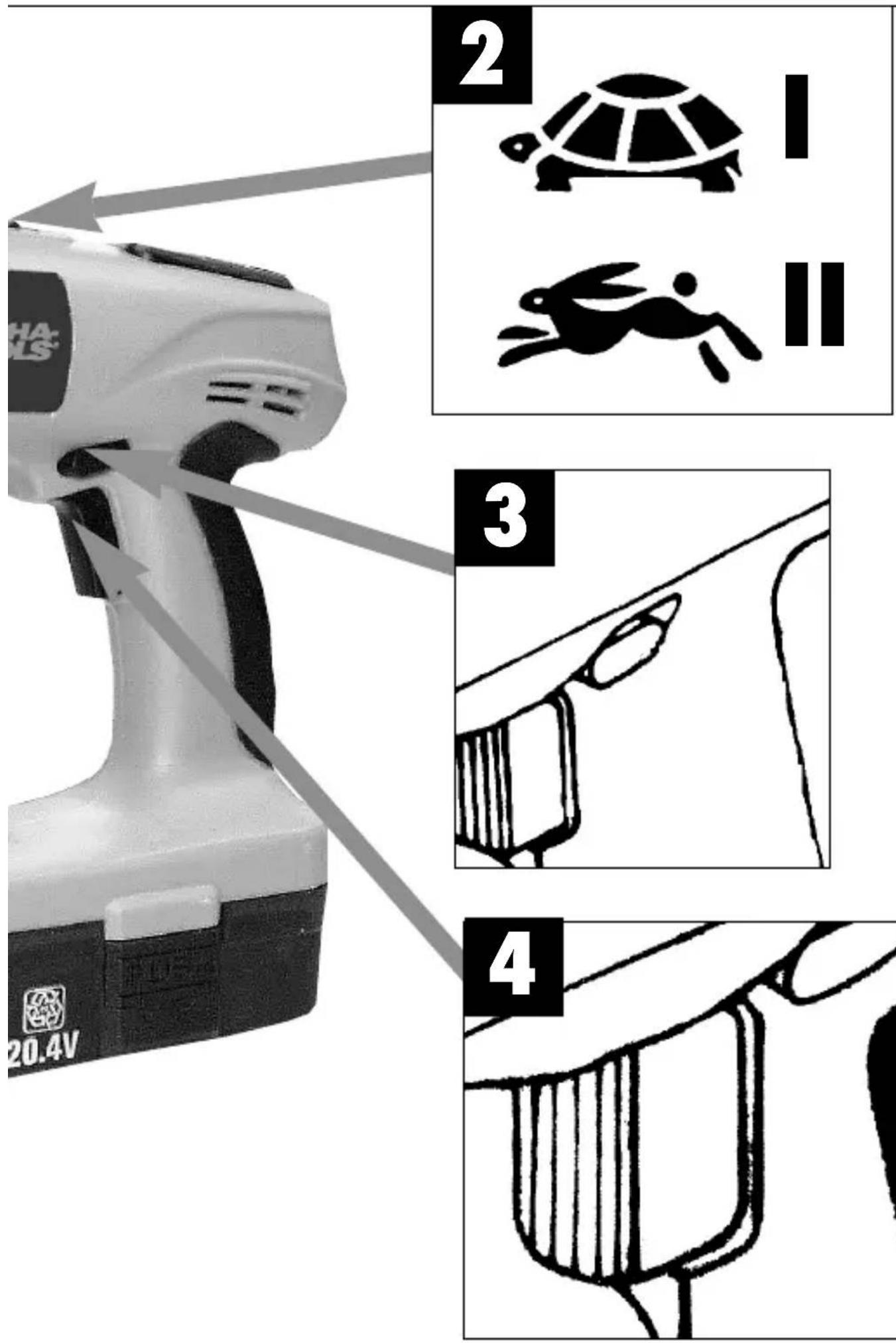

2. Ábra: mijenjanje 1. stupanj pri jenosa - 2. stupanj prije nosa
3. Ábra: Jobra- / balrafutás kap csoló
4. Ábra: Be/ki kapcsoló
5. Ábra: csereakku, az akkucso mag kivételéhez mindkét reteszelő gombot nyomni

Fontos utalások:

Az akkucsavarozó használatba vétele előtt feltétlenül olvassa el a következő utasításokat át:

1. A szállítási állapotban az akku-csavarozó csere NC - akkucso-maga nincs feltöltve. Ezért az első használatba vétel előtt az akkut fel kell tölteni.

2. Töltse fel az akkucsomagot a mellékelt akkumulátortöltö készülékkel. Egy üres akku max. 1 óra után fel van töltve. Ne használja a mellékelt akkumulátortöltö készüléket más készülékek töltéséhez.

3. Az akkucsomag kb. öt kimerülési / telítési ciklus után érte el a maximális kapacitását.

4. Az NC - akku akkor is kimerül, ha nincs használva. Ezért telítse az akkukat rendszeressen.

5. Vegye figyelembe a akku- mulátortöltő készülék tipus tábláján megadott adatokat. Az akkumulátortöltő készüléket csak a tipustáblán megadott hálózati feszültségre kacsolja rá.

6. Erős igénybevétel esetén az akkucsomag felmelegszik. Mielőtt elkezdené az akkutöl- tést, hagyja az akkucsomagot szobahőmérsékletre lehülni.

Biztonsági szabályok:

1. Óvja az akkucsavarozót és az akkumulátortöltőt a nedvességtől és esőtől.
2. Óvja az akkucsavarozót a gyerekektől.
3. Csak éles fúrókat valamint kifogástalan és megfelelő csavaróegységeket használjon.
4. Viseljen megfelelő munkaruhát. Hordjon védőszemüveget
5. Ne használja az akkucsavaro- zót és az akkumulátortöltőt gőzök és gyulékony folyadékok közelében.
6. Falba történő fúrás és csavarozás elvtt győződjön meg róla, hogy a falban húzódnak e rejtett víz, gáz, vagy elektromos vezetékek.
7. Az elhasznált akkukat ne dobja nyílt tőzbe.Robbanás veszélye!
8. Kerülje el a kifolyt akkumulátor folyadékkal történő érintkezést.

Ha ez mégis megtörténne, akkor az érintett börrészeket azonnal vízzel és szappannal tisztítani. Ha az akkusav a szembe került, akkor a szemet legalább 10 percig tiszta vízzel kiöblíteni és azonnal egy orvost felkeresni.

1. Óvja az akkumulátortöltőt és a vezetéket károsodástól és az éles szélektől. A sérült kábelt egy elektromos szakemberrel azonnal ki kell cseréltetni.
2. Vizsgálja meg, nem sérült e a gép. A javításokat csakis egy elektromos szakember végezheti el.
3. Ügyeljen arra, hogy az NC akkucsomag kontaktusai ne érintkezzenek más fémes tárgyakkal, mint például szögekkel, csavarokkal. Rövidzárlat veszélye áll fenn!

Üzembe helyezés: Az NC akkucsomag feltöltése

1. Hasonlítsa össze a tipustáblán megadott feszültséget, egyezik e a meglevő hálózati feszültséggel. Dugja az akku-mulátortöltőt a dugaszoló aljzatba és kapcsolja a töltő kábelt a töltővel össze.

2. Az akkucsomagot a kézi mar- kolatból kihúzni (5. ábra), ennél az oldalsó reteszelőgombokat nyomni

3. Dugja az akkucsomagot az akkumulátortöltó készülékbe. A piros világító dióda jelzi, hogy az akkucsomag töltôdik. A zöld világító dióda jelzi, hogy a töltési folyamat be van fejezve. Üres akkunál a töltési időtartam 1 óra. A töltési folyamat alatt az akkucsomag valamennyire felmelegedhet, de ez normális.

Ha az akkucsomag töltése nem lehetséges, akkor kérjük vizsgálja meg,

●hogy a hálózati aljzatban van e hálózati feszültség
- hogy az akkumulátortöltő töltőérintkezöin a kontaktus kifogástalan e

Ha az akkucsomag töltése még mindég nem lehetséges, akkor kérjük küldje

-az akkumulátortöltőt
- és az akkucsomagot a vevőszolgáltatásunkhoz.

Az akkucsomag hosszú élettartama érdekében gondoskodjon az NC akkucsomag idejében történő újratöltéséről. Ez mindenesetre akkor szükséges, ha észre venné, hogy az akku csarvarozó telyesít-ménye alábbhagy.

Ne merítse ki az akkucsomagot sohasem teljesen. Ez az NC - akkucsomag károsodásához vezet!

A forgató nyomaték beállítása (1. ábra)

Az Einhell akkucsavarozó egy 17 fokozatú mechanikus forgató nyomaték beállítóval van felszerelve. A csavarnagysághoz megfelelő forgató nyomatékot az állítógyűrűn (1. ábra) lehet beállítani. A forgató nyomaték több tényezőtöl függ:

●a megmunkálandó anyag fajtájától és keménységétől
●a felhasznált csavarok fajtájától és hosszúságától
●a csavarkapcsolattól elvárt követelményektől.

A forgató nyomaték elérését a kup- lung kerepeőô kinyomása jelzi.

Fúrrás!

Fúráshoz állítsa az forgató nyomaték állítógyőrőtjét az utolsó fokra „fúrás“ (1. ábra). A fúrási fokozaton a csúszókapcsoló nincs üzemben. A fúrásnál a maximális forgató nyomaték áll a rendelkezésre.

Forgásirány kapcsoló! (3. ábra)

A be/ki kapcsoló felett levő tolókapcsolóval be lehet állítani az akkucsavarozó forgási irányát és az akkucsavarhúzot akaratlan bekapcsolás ellen biztosítani. Ön jobb- és balmenet között választhat. A hajtómő sérülésének elkerülése érdekében, a forgásirányt csak nyugalmi állapotban kapcsolja át. Ha a tolókapcsoló a középállásban van, akkor a be/ki kapcsoló blokkolva van.

Be/ki kapcsoló (4. ábra)

A fordulatszámot a be/ki kapcsoló által fokozatmentessen be lehet állitani. Minnél mélyebbre nyomja a kapcsolót, annál magasabb az akkucsavarozó fordulatszáma.

Legjobb ha öncentrírozó (pl. Tox, keresztréses) csavarokat használ, amelyek egy biztonságos munkát

garantálnak. Ügyeljen arra, hogy formában és nagyságban a felhasznált bit és a csavar egyezzen. Állítsa be, az utasításban levő leírás szerint, a forgató nyomatékot a csavarnagyságnak megfelelően.

Technikai adatok:

A motor

feszültségellátása 20,4 V =

Fordulatszám 0-500 / 0-1400 /perc

Forgató nyomaték 17 fokú

Jobra - balra futás igen

Fúrótokmány

befogóméret: 2 - 13 mm

Az akku töltési

feszültsége 20,4 V =

Az akku töltőárama 2 A

Az akkumulátortöltő hálózati

feszültsége 230 V - 50 Hz

Hangnyomásmérték LPA:

72 dB (A)

Hangtelyesítménymérték

LWA: 82 dB (A)

Vibrálás aw < 2,5 m / s

Súly: 2,3 kg


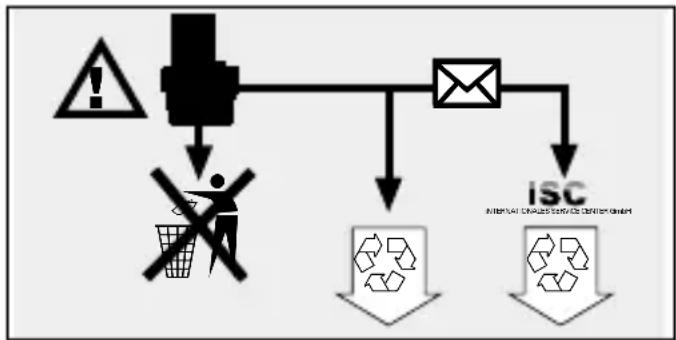

Elhasznált és tönkrement akkuk nem a háztartási hulladék közé tartoznak. Gondoljon a környezetvédelemre, a Cadium mérgező. Az elhasznált és tönkrement akkukat a szakszerű megsemmisítésért lebélyegezett csomagban az ISC céghez lehet küldeni vagy a megfelelő győjtőhelyen leadni. Ha nem ismer gyűjtőhelyeket, akkor kérdezze meg a községi közigazgatást.

Slike uredjaja:

slika 1: namještanje zakretnog momenta

A garancia idôtartama 36 hónap és a vásárlás napjával kezdôdik.

A szavatosság csakis a kivitelezési hiányokra vagy az anyagi és měködési hibákra terjed ki.

Az ehhez szükséges pótalkatrészeket és a munkaidôt nem számítjuk fel.

Nem szavatolunk a másodlagos károkért.

Az Ön vevôszolgálati partnere.
