Rodzaj produktu	Akumulatorowa wiertarko-wkrętarka udarowa
Marka	Alpha Tools
Model	ASE 20 4
Napięcie znamionowe	20,4 V
Prędkość bez obciążenia (1. bieg)	0 – 500 obr./min
Prędkość bez obciążenia (2. bieg)	0 – 1400 obr./min
Liczba stopni momentu obrotowego	17
Pojemność uchwytu	2 – 13 mm
Typ akumulatora	Niklowo-kadmowy (Ni-Cd) wymienny
Napięcie ładowania	20,4 V
Prąd ładowania	2 A
Napięcie sieciowe ładowarki	230 V – 50 Hz
Poziom ciśnienia akustycznego (LPA)	72 dB(A)
Poziom mocy akustycznej (LWA)	82 dB(A)
Wibracje (aw)	< 2,5 m/s²
Waga	2,3 kg
Kierunek obrotów	Prawo i lewo
Funkcje	Wiercenie, wkręcanie, udar
Gwarancja	3 lata
Zawartość zestawu	Wiertarko-wkrętarka, akumulator, ładowarka, skrzynia

Często zadawane pytania - ASE 20 4 Alpha Tools

Jak naładować akumulator?

Przed pierwszym użyciem naładuj akumulator za pomocą dołączonej ładowarki. Podłącz ładowarkę do gniazdka 230 V – 50 Hz, włóż akumulator i pozostaw go do pełnego naładowania. Pełne naładowanie osiągane jest po około 5 cyklach rozładowania/ładowania. Nie dopuść do całkowitego rozładowania akumulatora.

Jak ustawić moment obrotowy?

Użyj pokrętła regulacji (rys. 1), aby wybrać jeden z 17 stopni momentu obrotowego. Obróć pokrętło na żądaną liczbę w zależności od rozmiaru wkrętu i twardości materiału. Zgrzytanie oznacza osiągnięcie momentu obrotowego.

Jak zmienić prędkość?

Wiertarka posiada dwa biegi. Użyj przełącznika prędkości (rys. 2), aby przełączyć z biegu 1 (0-500 obr./min) na bieg 2 (0-1400 obr./min). Przełączaj tylko przy zatrzymaniu, aby uniknąć uszkodzenia przekładni.

Jak zmienić kierunek obrotów?

Użyj przełącznika kierunku obrotów (rys. 3) umieszczonego nad włącznikiem. Przesuń go w lewo dla obrotów w lewo, w prawo dla obrotów w prawo. Pozycja środkowa blokuje włącznik. Przełączaj tylko przy zatrzymaniu.

Co zrobić, jeśli akumulator się nie ładuje?

Sprawdź, czy gniazdko jest pod napięciem i czy styki ładowarki są czyste. Jeśli problem nadal występuje, wyślij ładowarkę i akumulator do serwisu. Nie próbuj samodzielnie naprawiać.

Jakich wierteł i bitów używać?

Używaj wyłącznie ostrych wierteł i bitów wkręcających w dobrym stanie, pasujących do uchwytu 2-13 mm. Do wkręcania preferuj wkręty z samocentrującym łbem (Torx, krzyżak) dla większego bezpieczeństwa.

Jak konserwować urządzenie?

Chroń wiertarkę i ładowarkę przed wilgocią i deszczem. Czyść styki suchą szmatką. W przypadku kontaktu z kwasem akumulatora, umyj skórę wodą z mydłem; w przypadku oczu, płucz przez 10 minut czystą wodą i skonsultuj się z lekarzem.

Jaka jest gwarancja?

Gwarancja wynosi 3 lata od daty zakupu. Obejmuje wady materiałowe i produkcyjne. Części i robocizna są bezpłatne w tym okresie. Późniejsze uszkodzenia nie są objęte gwarancją.

Czy mogę wiercić w betonie?

Tak, ta udarowa wiertarko-wkrętarka nadaje się do wiercenia w betonie. Użyj odpowiednich wierteł udarowych. Ustaw pokrętło momentu obrotowego na ostatni stopień (symbol wiertarki), aby uzyskać maksymalny moment obrotowy i wyłączyć sprzęgło.

Jak uniknąć zwarć?

Unikaj kontaktu styków akumulatora z metalowymi przedmiotami, takimi jak gwoździe czy wkręty. Nie wrzucaj akumulatorów do ognia (ryzyko wybuchu). Zużyte akumulatory oddaj do punktu zbiórki.

INSTRUKCJA OBSŁUGI ASE 20 4 Alpha Tools

PL Instrukcja obsługi Akumulatorowa, elektroniczna wiert ko-wkr tarka udarowa z regulowanym momentem obrotowym

TR Kullanma talimatı Elektronik Akülü Darbeli Matkap mat kap/tornavida

PLUwaga: Przed uruchomieniem proszę zapoznać się z instrukcją obsługi i wskazówkami bezpieczeństwa oraz stosować się do nich!

1 wiertarko-wkr tarka akumu latorow a
1 wymienny akumula tor
1 ładow arka
1 w alizka do pr zecho w y wania

Ilustracje przedstawiające urządzenie:

llustracja 1: regulacja momentu obro towego

Ilustracja 2: Prze,,czanie 1. bieg - 2. bieg

Ilustracja 3: przełącznik: bieg lewy-prawy

Ilustracja 4: włącznik/ wyłącznik

Ilustracja 5: akumulator wymienny, w celu wyjęcia aku mulatora (baterii) należy przycisnąć oba przyciski.

Ważne wskazówki:

Przed uruchomieniem wkrętarki akumulatorowej należy koniecznie przeczytać następujące wskazówki:

1. Znajdujący się w dostawie akumulator wymienny NC jest nienaładowany. Dlatego przed pierwszym uruchomieniem należy go naładować.

2. Akumulator należy ,adowa%o ,adowark,, należy,,c,, do wyposażenia wkrTtarki. Pusty akumulator na,adowany jest max. po ok. 1 godzinie. üadowarki należy,,cej do wyposażenia wkrTtarki nie wolno używa%o do ,adowania innych urz,,dzeÄ.

3. Akumulator osiągnie swoją maksymalną zdolność produkcyjną po ok. pięciu godzinach cyklów rozładowywania się/ naładowywania się.

4. Akumulatory NC rozładowywją się także wówczas, gdy nie są używane. Dlatego należy je regularnie doładowywać.

5. Należy przestrzegać danych podanych na tabliczce znamionowej ładowarki. Ładowarkę podłączać tylko do takiego źródła napięcia sieciowego, jakie podane jest na tabliczce znamionowej.
6. Przy dużych obciążeniach akumulator ogrzewa się. Przed rozpoczęciem ładowania należy ochłodzić akumulator do temperatury pomieszczenia.

Wskazówki bezpieczeństwa:

1. Wkrętarkę akumulatorową i ładowarkę należy chronić przed wilgocią i deszczem.
2. Ładowarkę i wkrętarkę akumulatorową należy zabezpieczyć przed dostępem dzieci.
3. Używać tylko ostrych wierteł oraz nienaganych i właściwych głowic do wkrętarki.
4. Należy zakładać właściwe ubranie robocze oraz okulary ochronne.
5. Wkrętarkę akumulatorową i ładowarkę nie używać w miejscach narażonych na działanie pary iw pobliżu łatwopalnych substancji płynnych.

6. Przy wykonywaniu czynności wiercenia i wkręcania do ścian i murów należy sprawdzić, czy występują tam przewody instalacji elektrycznej, gazowej i wodnej.

7. Zużyte akumulatory nie wrzu- cać do ognia, gdyż grozi to eksplozją!

8. Należy unikać kontaktu z “wyciekającymi” akumulatorami. Gdyby jednak doszło do takiej sytuacji należy natychmiasto- we przemyć dotknięte miejsca wodą z mydłem. Jeśli kwas akumulatorowy dostanie się do oka, wtedy należy je przez co najmniej 10 minut przemywać czystą wodą i natychmiast zgłosić się do lekarza.
9. Chronić ładowarkę i przewód przed uszkodzeniami i ostrymi krawędziami. Uszkodzone kable powinny zostać natychmiastowo wymienione przez fachowca-elektryka.
10. Należy kontrolować stan techniczny urządzenia. Napraw powinien dokonywać tylko wykwalifikowany elektryk.
11. Nie wolno dopuścić do kont-aktu akumulatora NC z innymi metalicznymi przedmiotami, jak np. gwoćdzie, śruby. Istnieje niebezpieczeństwo krótkiego spięcia!

Uruchomienie: Ładowanie akumulatora NC

s1. Porównać, czy napięcie siecio- we na tabliczce znamionowej zgodne jest istniejącym napięciem sieciowym. Wsadzić ładowarkę do gniazda wtycz- kowego i połączyć kabel łado- warki ze stacją ładowawczą.

1. Akumulator wyjąć z rękojeści (ilustracja 5), przy czym nacisnąć boczne przyciski.
2. Wstawi‰ akumulator do ,adowarki. Czerwona dioda sygnalizuje ,adowanie akumulatora. Zielona dioda sygnalizuje, ye ,adowanie zosta,o zakoÄczone. Czas ,adowania pustego akumulatora wynosi 1 godzinŤ. Podczas ,adowania akumulator moýe siŤ lekko nagrza‰, co jest jednak normalne.

Jeżeli ładowanie akumulatora nie następuje, to proszę skontrolować

• czy w gniazdku wtyczkowym istnieje napięcie sieciowe
• czy zestyk pomiędzy łado warką a stykami jest bez zar zutu.

Jeżeli w dalszym ciągu nie jest możliwe ładowanie akumulatora, to prosimy o przesłanie do naszego serwisu:

• ładowarki
• akumulatora.

W celu przedłużenia okresu użytkowania akumulatora NC, należy go zawczasu doładować. W każdym wypadku należy zrobić to wtedy, gdy się stwierdzi, że zdolność wkrętarki akumulatorowej spada. Nie należy dopuścić do całkowitego rozładowania akumulatora NC. Powoduje to jego uszkodzenie.

PL

Ustawienie momentu obrotowego (Ilustracja 1)

Wkrętarka akumulatorowa firmy Alpha-tools wyposażona jest w 6-stopniową mechaniczną regulację momentu obrotowego. Moment obrotowy dla określonej wielkości śruby ustawiany jest przy pierście-niu ustalającym (llustracja 1).

Moment obrotowy zależny jest od wielu czynników:

● od rodzaju i twardości obrabianego materiału
● od rodzaju i długości używanych śrub/ wkrętów
- od wymagań stawianych połączeniom śrubowym.

Osiągnięcie momentu obrotowego zasygnalizowane zostaje poprzez zapadkowe wyłączenie sprzęgła.

Wiercenie

W celu wiercenia należy ustawić moment obrotowy przy pierścieniu ustalającym na ostatni stopień "wiertarka" (llustracja1). Na tym stopniu wyłączone jest sprzęgło poślizgowe. Podczas wiercenia do dyspozycji jest maksymalny moment obrotowy.

Przełączanie 1. bieg - 2. bieg (rys. 2)

W zale no ci od ustawienia przeł cznika mo na pracowa z w y sz lub ni sz pr dko ci doroto w. Ab y nie uszk odzi przekładni, biegi nale y przeł cza tylko przy wył czonej wkr tarce.

Przełącznik kierunku momentu obrotowego (Ilustracja 3)

Za pomocą włącznika suwakowego - włącznik/ wyłącznik można ustawić kierunek obrotu wkrętarki akumulatorowej i zabezpieczyć ją przed niechcianym włączeniem. Można wybierać pomiędzy bie-giem lewo- i prawoskrętnym. Aby uniknąć uszkodzenia napędu, należy zmieniać kierunek obrotu tylko w czasie spoczynku. Jeżeli przełącznik suwakowy znajduje się na pozycji środkowej, wtedy zablo-kowany jest włącznik/ wyłącznik.

Włącznik/ wyłącznik (Ilustracja 4)

Za pomocą włącznika/ wyłącznika można sterować momentem obrotowym bezstopniowo. Czym dalej przyciśnie się włącznik, tym wyższa będzie prędkość obrotowa wkrętarki.

Wkręcanie:

Proszę używać najlepiej śrub z samocentrowaniem ( np. torx, rowek krzyżowy), które gwarantują bezpieczną pracę. Należy zwrócić uwagę na to, aby głowice pasowały do ćrub, co do wielkości i formy. Proszę wybrać takie ustawienie momentu obrotowego, które pasuje do wielkości śruby i zgodne jest z instrukcją.

Dane techniczne:

Napiecie

zasilające silnika 20,4 V =

Prędkość

obrotowa 0-500 / 0-1400 min -1

Moment obrotowy 17-stopniowy

Bieg prawo-/lewoskrętny tak

Odległość mocowania,

uchwyt 2 - 13 mm

Napięcie ładowania

akumulatora 20,4 V =

Prąd ładowania

akumulatora 2 mA

Napięcie sieciowe

ładowarki 230 V \~ 50 Hz

Poziom ciśnienia akustycznego

LPA: 72 dB(A)

Poziom mocy akustycznej

LWA: 82 db(A)

Wibracje: aw <2,5 m/s 2

CiŤýar: 2,3 kg


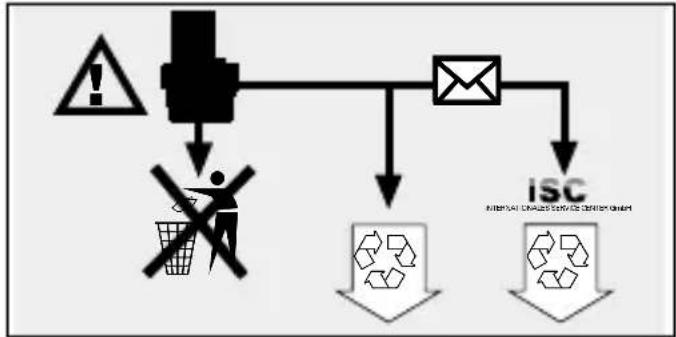

Zużyte i wadliwe akumulatory nie należy wyrzucać do śmieci domowych. Proszę pamiętać o ochronie środowiska. Kadm jest trujący. Zużyte i zepsute akumulatory można przesłać do firmy ICS Sp. z o. o. w celu prawidłowego usunięcia tych odpadów lub oddać je w specjalnych punktach zbierających tego typu odpady. Jeżeli takie miejsca nie są Państwu znane, proszę zasięgnąć informacji w urzędzie gminy.

TR

Cihaz şekilleri:

Şekil 1: Tork ayarı

Okres gwarancyjny rozpoczyna się w dniu zakupu i wynosi 36 miesięcy.

Naprawa gwarancyjna obejmuje wady wykonawcze lub materiałowe oraz usterki w działaniu.

Potrzebne do naprawy gwarancyjnej części zamienne oraz koszty robocizny są bezpłatne.

Gwarancja nie obejmuje szkód wtórnych.

Wasz serwis

GARANTI BELGESI

Zastrzega się wprowadzanie zmian technicznych
