ASE 20 4 - Matkap Alpha Tools - Ücretsiz kullanım kılavuzu

Ürün tipi	Akülü darbeli vidalama matkap
Marka	Alpha Tools
Model	ASE 20 4
Nominal gerilim	20,4 V
Boşta devir (1. vites)	0 – 500 dev/dk
Boşta devir (2. vites)	0 – 1400 dev/dk
Tork kademe sayısı	17
Ayna kapasitesi	2 – 13 mm
Akü tipi	Değiştirilebilir Nikel-Kadmiyum (Ni-Cd)
Şarj gerilimi	20,4 V
Şarj akımı	2 A
Şarj cihazı şebeke gerilimi	230 V – 50 Hz
Ses basıncı seviyesi (LPA)	72 dB(A)
Ses gücü seviyesi (LWA)	82 dB(A)
Titreşim (aw)	< 2,5 m/s²
Ağırlık	2,3 kg
Dönüş yönü	Sağ ve sol
Fonksiyonlar	Delme, vidalama, darbe
Garanti	3 yıl
Teslimat içeriği	Matkap-vida, akü, şarj cihazı, kasa

Sık sorulan sorular - ASE 20 4 Alpha Tools

Pil nasıl şarj edilir?

İlk kullanımdan önce, aküyü verilen şarj cihazı ile şarj edin. Şarj cihazını 230 V – 50 Hz prizine takın, aküyü yerleştirin ve tamamen şarj olmasını bekleyin. Tam şarj, yaklaşık 5 deşarj/şarj döngüsünden sonra elde edilir. Akünün tamamen boşalmasına izin vermeyin.

Tork nasıl ayarlanır?

Ayarlama tekerleğini (şek. 1) kullanarak 17 tork kademesinden birini seçin. Vida boyutuna ve malzemenin sertliğine göre tekerleği istenen rakama çevirin. Bir gıcırtı sesi, torkun elde edildiğini gösterir.

Hız nasıl değiştirilir?

Matkap iki hıza sahiptir. Hız değiştiriciyi (şek. 2) kullanarak 1. vitesten (0-500 dev/dk) 2. vitese (0-1400 dev/dk) geçiş yapın. Dişliye zarar vermemek için sadece dururken değiştirin.

Dönüş yönü nasıl ters çevrilir?

Açma/Kapama anahtarının üzerinde bulunan dönüş yönü değiştiricisini (şek. 3) kullanın. Sola itmek sol dönüş, sağa itmek sağ dönüş içindir. Orta konum, Açma/Kapama anahtarını kilitler. Sadece dururken değiştirin.

Pil şarj olmazsa ne yapmalı?

Prizde elektrik olup olmadığını ve şarj cihazı kontaklarının temiz olduğunu kontrol edin. Sorun devam ederse, şarj cihazını ve aküyü satış sonrası servise gönderin. Kendiniz tamir etmeye çalışmayın.

Hangi matkap uçları ve bits kullanılmalı?

Yalnızca keskin matkap uçları ve iyi durumda vida uçları kullanın, 2-13 mm aynaya uygun olmalıdır. Vidalama için, daha fazla güvenlik için kendinden merkezlemeli vidaları (Torx, haç biçimli) tercih edin.

Cihaz nasıl bakım yapılır?

Matkabı ve şarj cihazını nem ve yağmurdan koruyun. Kontakları kuru bir bezle temizleyin. Akü asidi ile temas halinde, cildi su ve sabunla yıkayın; gözler için, 10 dakika temiz suyla durulayın ve bir doktora danışın.

Garanti nedir?

Garanti, satın alma tarihinden itibaren 3 yıldır. Malzeme ve işçilik hatalarını kapsar. Bu süre boyunca parçalar ve işçilik ücretsizdir. Sonraki hasarlar karşılanmaz.

Beton delme işlemi yapabilir miyim?

Evet, bu darbeli matkap-vida beton delmeye uygundur. Uygun darbeli matkap uçları kullanın. Maksimum tork elde etmek ve kayma kavramasını devre dışı bırakmak için tork tekerleğini son kademeye (matkap sembolü) ayarlayın.

Kısa devreler nasıl önlenir?

Akü kontaklarının çivi veya vida gibi metal nesnelerle temas etmesini önleyin. Aküleri ateşe atmayın (patlama riski). Kullanılmış aküleri bir toplama istasyonuna bırakın.

KULLANIM KILAVUZU ASE 20 4 Alpha Tools

TR Dikkat: Çalıştırmadan önce lütfen kullanma talimatı ve güvenlik uyarılarını dikkatlice okuyun!

TR Lütfen sayfa 2-5'i açın

Prosim nalistujte stranu 2-5

SLO Prosimo, da strani 2 - 5 razgmete.

TR Sevkiyat içeriçi:

1 Adet şarjl matkap/tornavida
1 Adet yedek pil
1 Adet şarj cihaz
1 Çanta

CZ Rozsah dodávky:

Şekil 2: Hız - 2. Hız değiştirme şalteri

Şekil 3: Sola/sağa dönme değiştirme şalteri

Şekil 4: Açık/Kapalı şalteri

Şekil 5: Yedek pil, pili çıkarmak için her iki tırnağa bastırın

Önemli Bilgiler:

Şarjlı matkabı çalıştırmadan önce mutlaka aşağıdaki bilgileri okuyunuz:

1. NC Yedek pil, sevk edildiği durumda şarjlı değildir. Bu nedenle pili ilk çalıştırmaya başlamadan önce şarj edin

2. Pili sevk edilmiş olan şarj cihazı ile şarj edin. Boş bir pil max. 1 saat sonra şarj edilmiştir. Sevk edilmiş olan şarj cihazını başka cihazların şarj işleminde kullanmayın.

3. Pil, tam kapasitesine ancak yaklaşık beş şarj/deşarj periyodundan sonra erişir.

4. Piller, cihaz kullanılmadığında deşarj olur. Bu nedenle pilleri düzenli olarak şarj edin.

5. Şarj cihazının tip levhası üzerindeki bilgilere dikkat edin. Şarj cihazını yalnızca, tip levhası üzerinde belirtilen gerilim değerine sahip bir prize bağlayın.

6. Aletin aşırı kullanılmasında pil ısınır. Pili şarj etmeden önce, pilin oda sıcaklığına kadar soğumasını sağlayın.

Güvenlik uyarıları

1. Şarjlı matkabı/tornavida ve şarj cihazını rutubet ve yağmurdan koruyun.

2. Şarj cihazı ve şarlımatkabı/tornavidayı çocuklardan uzak tutun.

3. Yalnızca keskin matkap ucu ve uygun tornavida uçlarını kul- lanın.

4. Uygun iş elbisesi ve koruma gözlüğü takın.

5. Şarj cihazı ve şarlımatkabı/tornavidayı buhar ve yanıcı sıvıların yakınında çalıştırmayın.

6. Duvarlara delik delerken ve civata sıkarken, duvar içindeki elektrik, gaz ve su borularını kontrol edin.

7. Kullanılmış pilleri ateşin içine atmayın! Patlama tehlikesi!

8. Akan piller ile temas etmekten kaçının. Temas etmeniz durumunda cildin ilgili bölümünü derhal su ve sabun ile yıkayın. Pil asidi göze kaçtığıında, gözü en az 10 dakika temiz su ile yıkayın ve derhal doktora başvurun.

9. Şarj cihazı ve kabloyu hasarla- ra ve keskin kenarlara karşı koruyun. Hasarlı kablolar en

kısa zamanda kalifiye elektrik personeli tarafından değiştirilecektir.

1. Cihazın hasarlı olup olmadığını kontrol edin. Tamirler yalnızca kalifiye elektrik personeli tarafından yapılacaktır.
2. NC pillerinin kontak uçlarının diğer metal malzemelerine, örneğin çivi, civata, temas etmemesine dikkat edin. Kısa devre tehlikesi vardır!

Çalıştırma

NC Pilinin şarj edilmesi

1. Şarj cihazının tip levhası üzerinde belirtilen gerilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kontrol edin. Şarj cihazını prize takın ve şarj kablosunu şarj istasyonuna bağlayın.
2. Pili, bağlı olduğu el sapından yan tırnakları bastırarak sökün (Şekil 5).
3. Pili şarj adaptörüne bağlayın. Pilin şarj edildiği kırmızı lam- banın yanması ile belirtilir. Yeşil kontrol lambası şarj işleminin sona erdiğini gösterir. Pil şarj süresi pil boş olduğunda max. 1 saattir. Şarj işlemi esnasında pil biraz ısınabilir, bu normaldir.

Pilin şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin:

- Prizde elektrik olup olmadığı

- Şarj cihazındaki kontakların pile tam temas edip etmediği

Pilin şarj edilmesi bu kontrollerden sonra da mümkün değilse,

-şarj cihazı

-ve pili lütfen müşteri hizmetleri bölümümüze gönderin.

Pillerin uzun ömürlü olmasını sağlamak için NC pilini zamanında şarj edin. Bu özellikle, şarjlı matkabin gücünün azalmasını fark ettiğinizde yapılacaktır.

Pillerin tamamen boşalmasını önleyin. Bu durum NC pillerinin arızalanmasına yol açacaktır!

Tork ayarı (Şekil 1)

Alpha-tools şarjlı matkap/tornavida, 17 kademeli tork ayarlama düzeni ile donatılmıştır. Belirli bir civata için gerekli olan tork ayarı ayar bileziği ile (1) ayarlanır. Tork ayarı birçok faktörlere bağlıdır:

• İşlenecek malzeme türü ve sertlik derecesi
  ●Kullanılan civataların türü ve uzunluğu
  ●Civata bağlantılarında aranan özellikler

Ayarlanmış olan tork değerine erişilme, kavramanın kayması ile belirtilir.

TR

Delme

Delme işlemini gerçekleştirmek için tork ayar bileziğini en son kade-meye „Delme“ (Şekil 1) ayarlayın. Delme kademesinde kayma fonksiyonlu kavrama, devre dışı bırakılmıştır. Delme işleminde maksimal tork değeri etlikilidir.

Dönme yönü şalteri (Şekil 3)

Açık/Kapalı şalterinin üzerindeki itmeli şalter ile, şarjlı matkabın/tornavidanın dönme yönünü ayarlayabilir ve şarjlı matkabı/tornavidayı istenmeden çalıştırmaya karşı emniyet altına alabilirsiniz. Sol ve sağ dönme yönünü ayarlamak mümkündür. Dişli kutusuna zarar verilmesini önlemek için dönme yönü ayarı, yalnızca alet dururken yapılacaktır. İtmeli şalter orta pozi-syonda olduğunda Açık/Kapalı şalteri bloke olmuştur.

Hız - 2. Hız de(c)iştirme şalteri (Şekil 2)

Şalterin ayar pozisyonuna ba(c)lı olarak yüksek veya alçak devir ile çalışabilirsiniz. Dişlilerin hasar görmesini önlemek için hız de(c)iştirme işlemi sadece alet dururken yapılacaktır.

Açık/Kapalı şalteri (Şekil 4)

Açık/Kapalı şalteri ile devir değerini kademesizce ayarlayabilirsiniz. Şalteri ne kadar ileri bastırırsanız devir değeri o kadar yükselir.

Civata sıkma

Emniyetli çalışmayı sağlayan kendinden merkezlemeli (örneğin Torx, yıldız vs.) civataları kullanın. Kullanılan tornavida ucunun, civata formu ve büyüklüğüne uygun olmasına dikkat edin. Tork ayarını, ayar ile ilgili bölümde açıklandığı şekilde ve civata boyutuna göre gerçekleştirin.

TEKNİK ÖZELLİKLER

Motor gerilim beslemesi: 20,4 V =

Devir: 0-500 / 0-1400 dev/dak

Tork: 17 kademeli

Sola ve sağa dönme: evet

Matkap aynası

çap bölümü: 2 - 13 mm

Pil şarj gerilimi: 20,4 V=

Pil şarj akımı: 2 A

Şarj cihazı gerilimi: 230 V Ş 50 Hz

Ses basıncı seviyesi

LPA: 72 dB (A)

Ses gücü seviyesi

LWA: 82 dB (A)

Vibrasyon aw < 2,5 m/s 2

Ağırlık: 2,3 kg


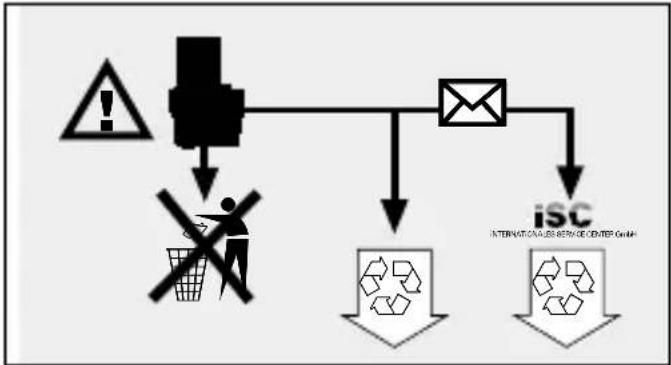

Kullanılmış piller evsel atıklar ile birlikte arıtılmayacaktır. Çevre korumasına dikkat edin, kadmiyum zehirlidir. Kullanılmış ve arızalı pillerin, yönetmeliklere uygun arıtılması için ISC GmbH firmasına gönderin (ücretsiz olarak) veya uygun toplama merkezlerine

Garanti süresi satın alınan günden başlayarak 3 senedir.

Garanti haklarından hatalı üretim, malzerne hatası ve fonksiyon arızası olması halinde yararlanılır. Takılan yedek parçalar ve tamir ücreti garantiye dahil değildir. Müteakip hasarlarda garanti hakkı yoktur.

Müşteri hizmetleri partneriniz
