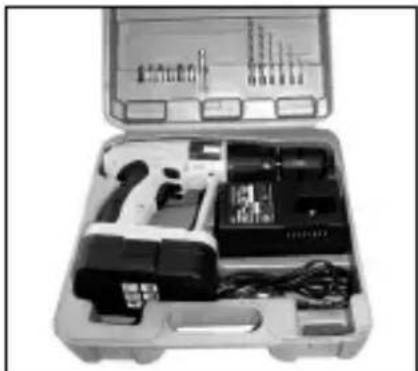

H A szállítás terjedelme:

1 darab Akkus fúró - csavarozó
1 darab csereakku
1 darab Akkumulátortöltő készülék
1 darab tároló-koffer
6 darab HSS-fúró
6 darab Bit-betét
1 darab Bit-tar tó

CRO Opseg isporuke:

1. Ábra: A forgató nyomaték beállítása
2. Ábra: fúrás - ütvefúrás átkapcsoláss
3. Ábra: mijenjanje 1. stupanj pri jenosa - 2. stupanj prije nosa
4. Ábra: Jobra- / balrafutás kap csoló
5. Ábra: Be/ki kapcsoló
6. Ábra: csereakku, az akkucso mag kivételéhez mindkét reteszelő gombot nyomni

Fontos utalások:

Az akkucsavarozó használatba vétele előtt feltétlenül olvassa el a következő utasításokat át:

1. A szállítási állapotban az akku-csavarozó csere NC - akkucso-maga nincs feltöltve. Ezért az első használatba vétel előtt az akkut fel kell tölteni.

2. Töltse fel az akkucsomagot a mellékelt akkumulátortöltö készülékkel. Egy üres akku max. 1 óra után fel van töltve. Ne használja a mellékelt akkumulátortöltö készüléket más készülékek töltéséhez.

3. Az akkucsomag kb. öt kimerülési / telítési ciklus után érte el a maximális kapacitását.

4. Az NC - akku akkor is kimerül, ha nincs használva. Ezért telítse az akkukat rendszeressen.

5. Vegye figyelembe a akku- mulátortöltő készülék tipus tábláján megadott adatokat. Az akkumulátortöltő készüléket csak a tipustáblán megadott hálózati feszültségre kacsolja rá.
6. Erős igénybevétel esetén az akkucsomag felmelegszik. Mielőtt elkezdené az akkutöl- tést, hagyja az akkucsomagot szobahőmérsékletre lehülni.

Biztonsági szabályok:

1. Óvja az akkucsavarozót és az akkumulátortöltőt a nedvességtől és esőtől.
2. Óvja az akkucsavarozót a gyerekektől.
3. Csak éles fúrókat valamint kifogástalan és megfelelő csavaróegységeket használjon.
4. Viseljen megfelelő munkaruhát. Hordjon védőszemüveget
5. Ne használja az akkucsavaro- zót és az akkumulátortöltőt gőzök és gyulékony folyadékok közelében.
6. Falba történő fúrás és csavarozás elvtt győződjön meg róla, hogy a falban húzódnak e rejtett víz, gáz, vagy elektromos vezetékek.

7. Az elhasznált akkukat ne obja nyílt tőzbe.Robbanás veszélye!

8. Kerülje el a kifolyt akkumulátor folyadékkal történő érintkezést. Ha ez mégis megtörténne, akkor az érintett börrészeket azonnal vízzel és szappannal tisztítani. Ha az akkusav a szembe került, akkor a szemet legalább 10 percig tiszta vízzel kiöblíteni és azonnal egy orvost felkeresni.

9. Óvja az akkumulátortöltőt és a vezetéket károsodástól és az éles szélektől. A sérült kábelt egy elektromos szakemberrel azonnal ki kell cseréltetni.
10. Vizsgálja meg, nem sérült e a gép. A javításokat csakis egy elektromos szakember végezheti el.
11. Ügyeljen arra, hogy az NC akkucsomag kontaktusai ne érintkezzenek más fémes tárgyakkal, mint például szögekkel, csavarokkal. Rövidzárlat veszélye áll fenn!

Üzembe helyezés: Az NC akkucsomag feltöltése

1. Hasonlítsa össze a tipustáblán megadott feszültséget, egyezik e a meglevő hálózati feszültséggel. Dugja az akku-mulátortöltőt a dugaszoló aljzatba és kapcsolja a töltő kábelt a töltővel össze.
2. Az akkucsomagot a kézi mar- kolatból kihúzni (5. ábra), ennél

az oldalsó reteszelőgombokat nyomni

1. Dugja az akkucsomagot az akkumulátortöltő készülékbe. A piros világító dióda jelzi, hogy az akkucsomag töltôdik. A zöld világító dióda jelzi, hogy a töltési folyamat be van fejezve. Üres akkunál a töltési idôtartam 1 óra. A töltési folyamat alatt az akkucsomag valamennyire felmelegedhet, de ez normális.

Ha az akkucsomag töltése nem lehetséges, akkor kérjük vizsgálja meg,

●hogy a hálózati aljzatban van e hálózati feszültség
- hogy az akkumulátortöltő töltőérintkezöin a kontaktus kifogástalan e

Ha az akkucsomag töltése még mindég nem lehetséges, akkor kérjük küldje

• az akkumulátortöltőt
• és az akkucsomagot a vevőszolgáltatásunkhoz.

Az akkucsomag hosszú élettartama érdekében gondoskodjon az NC akkucsomag idejében történő újratöltéséről. Ez mindenesetre akkor szükséges, ha észre venné, hogy az akku csarvarozó telyesít-ménye alábbhagy.

Ne merítse ki az akkucsomagot

H

sohasem teljesen. Ez az NC - akkucsomag károsodásához vezet!

A forgató nyomaték beállítása (1. ábra)

Az Einhell akkucsavarozó egy 17 fokozatú mechanikus forgató nyomaték beállítóval van felszerelve. A csavarnagysághoz megfelelő forgató nyomatékot az állítógyűrűn (1. ábra) lehet beállítani. A forgató nyomaték több tényezőtöl függ:

●a megmunkálandó anyag fajtájától és keménységétől
●a felhasznált csavarok fajtájától és hosszúságától
●a csavarkapcsolattól elvárt követelményektől.

A forgató nyomaték elérését a kup- lung kerepeőô kinyomása jelzi.

Fúrás - ütvefúrás átkapcsolás (2-es ábra)

A fúrási funkcióhoz állítsa az elülsô állítógy r t a „Bohrer” szimbólumra. Az ütvefúráshoz fordítsa az elül-sô állítógy r t a „Hammer” szim-bólumra és a fordulatszám beállítására szolgáló állítógy r t a „Bohrer” szimbólumra.

Forgásirány kapcsoló! (3. ábra)

A be/ki kapcsoló felett levő tolókapcsolóval be lehet állítani az akkucsavarozó forgási irányát és az akkucsavarhúzot akaratlan bekapcsolás ellen biztosítani. Ön jobb- és balmenet között választhat. A hajtómő sérülésének elkerülése érdekében, a forgásirányt csak nyugalmi állapotban kapcsolja át. Ha a tolókapcsoló a középállásban van, akkor a be/ki kapcsoló blokkolva van.

Fúrrás!

Fúráshoz állítsa az forgató nyomaték állítógyőrőtjét az utolsó fokra „fúrás“ (1. ábra). A fúrási fokozaton a csúszókapcsoló nincs üzemben. A fúrásnál a maximális forgató nyomaték áll a rendelkezésre.

Be/ki kapcsoló (4. ábra)

A fordulatszámot a be/ki kapcsoló által fokozatmentessen be lehet állitani. Minnél mélyebbre nyomja a kapcsolót, annál magasabb az akkucsavarozó fordulatszáma.

Legjobb ha öncentrírozó (pl. Tox, keresztréses) csavarokat használ, amelyek egy biztonságos munkát garantálnak. Ügyeljen arra, hogy formában és nagyságban a felhasznált bit és a csavar egyezzen. Állítsa be, az utasításban levő leírás szerint, a forgató nyomatékot a csavarnagyságnak megfelelően.

Technikai adatok:

A motor

feszültségellátása 24 V =

Fordulatszám 0-400 / 0-1150 /perc

Forgató nyomaték 17 fokú

Jobra - balra futás igen

Fúrótokmány

befogóméret: 2 - 13 mm

Az akku töltési

feszültsége 24 V =

Az akku töltőárama 2 A

Az akkumulátortöltő hálózati

feszültsége 230 V - 50 Hz

Hangnyomásmérték LPA:

72 dB (A)

Hangtelyesítménymérték

LWA: 82 dB (A)

Vibrálás aw < 2,5 m / s ^2

Súly: 2,3 kg


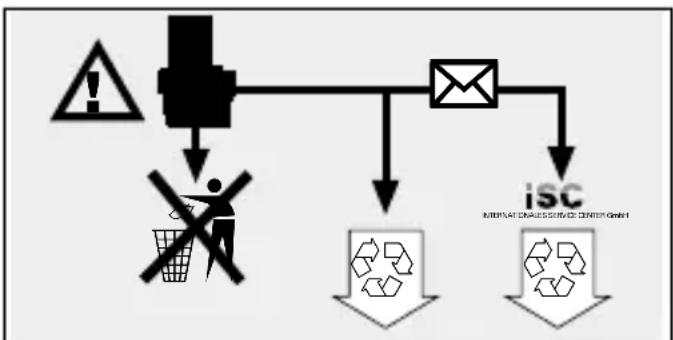

Elhasznált és tönkrement akkuk nem a háztartási hulladék közé tartoznak. Gondoljon a környezetvédelemre, a Cadium mérgező. Az elhasznált és tönkrement akkukat a szakszerű megsemmisítésért lebélyegezett csomagban az ISC céghez lehet küldeni vagy a megfelelő győjtőhelyen leadni. Ha nem ismer gyűjtőhelyeket, akkor kérdezze meg a községi közigazgatást.

Slike uredjaja:

slika 1: namještanje zakretnog momenta

A garancia idôtartama 36 hónap és a vásárlás napjával kezdôdik.

A szavatosság csakis a kivitelezési hiányokra vagy az anyagi és měködési hibákra terjed ki.

Az ehhez szükséges pótalkatrészeket és a munkaidôt nem számítjuk fel.

Nem szavatolunk a másodlagos károkért.

Az Ön vevôszolgálati partnere.

GA

DISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone],

Fax [phone] u. 52 50

Technikai változások jogát fenntartva

Tehni ne spremembe pridžane.
