MANUAL DE USUARIO ASE 24S Alpha Tools

E Manual de instrucciones Taladro percutor electrónico de batería con ajuste de par

E Atención: Antes de la puesta en funcionamiento sírvase a leer el manual de instrucciones y las advertencias de seguridad que deberán ser observa das.

E Volumen de entrega:

1 taladro con batería
1 batería intercambiable
1 cargador
1 maletín
6 brocas HSS
6 insertos para broca
1 portabrocas

Ilustración del aparato

llus. 3: Cambio de la 1ª a la 2ª velocidad

llus. 4: Reversión del sentido de giro

llus. 5: Interruptor de conexión/desconexión

llus. 6: Batería de recambio, para extraer el conjunto de batería presione los dos dispositivos de retención

Advertencias importantes:

Sírvase a leer estas advertencias antes de poner en servicio su taladro atornillador:

1. El conjunto de baterías acumuladoras de NC de recambio se suministra sin cargar. Por esta razón es necesario cargar dichas baterías antes de la primera puesta en servicio.

2. Utilice el cargador suministrado para recargar las pilas. Una pila descargada requiere un máx. de 1 hora para recargar-se. No utilice el cargador suministrado para cargar otros aparatos.

3. El conjunto de baterías acumuladoras ha alcanzado su capacidad máxima después de cinco ciclos de carga/descarga.

4. Las baterías acumuladoras de NC se descargan incluso cuando no son utilizadas.

Aconsejamos pués que cargue las baterías regularmente.

1. Compruebe los datos indicados en la placa de datos del cargador. Conéctelo únicamente a la tensión que se indica en dicha placa de datos.
2. El conjunto de baterías se calienta si se usa demasiado. Deje que se enfríe a temperatura ambiental antes de car-garlo.

Advertencias de seguridad:

1. Proteja su taladro atornillador y el cargador de la humedad y la lluvia.
2. Mantenga el cargador y el taladro fuera del alcance de los niños.
3. Utilice únicamente brocas afiladas y portatornillos apropiados.
4. Lleve ropa de trabajo adecuada. Use gafas.
5. No utilice el taladro o el cargador en zonas expuestas a vapores y líquidos inflamables.
6. Si procede a taladrar y atornillar en paredes y muros es imprescindible que evite hacerlo sobre conductos eléctricos, de agua o de gas.
7. No tire las baterías usadas al fuego. ¡Peligro de explosión!.
8. Evite el contacto directo con baterías que tengan fugas. De no poder evitarlo es imprescindible enjuagar de inmediato la piel afectada con agua y jabón. Si el ácido que contiene la

batería penetrase en los ojos, se enjuagarán al menos 10 minutos con agua limpia, consultando luego el médico de inmediato.

1. Proteja el cargador y el cable de conexión de cualquier daño, evite aristas afiladas. Cables que hayan sufrido daños deberán ser reparados de inmediato por un electricista especializado.
2. Compruebe siempre que sus herramientas no hayan sufrido daños. Cualquier reparación será efectuada sólo por un especialista.
3. Evite que los contactos del conjunto de baterías NC no toquen otros objetos metálicos, por ej. clavos, tornillos, etc. ¡Peligro de cortocircuito!.

Puesta en servicio:

Como cargar el conjunto de baterías de NC

1. Compruebe si la tensión indicada en la placa de características coincide con la tensión de la red. Enchufe el aparato y conecte el cable con el adaptador del cargador.

2. Extraiga el conjunto de baterías de su sujeción (ilus. 5), presionando para ello los dispositivos de retención laterales.

3. Coloque las pilas descargadas en el cargador. La luz piloto roja indica que se están cargando. Tan pronto como se encienda la luz piloto verde se habrán terminado de recargar. Una pila descargada requiere un máx. de 1 hora para recargarse. Mientras se estén cargando es posible que se caliente el cargador, lo cual es normal.

Si se presentan dificultades al cargar el conjunto de baterías rogamos comprueben:

• si el enchufe utilizado se halla bajo tensión
• si existe un contacto correcto a nivel de los contactos del cargador.

De continuar siendo imposible cargar el conjunto le rogamos ser sirva a remitir a nuestro servicio técnico postventa:

• el cargador
• y el conjunto de baterías

Con el fin de prolongar al máximo la duración de vida del conjunto de baterías acumuladoras de NC rogamos no olvide de recargarlas regularmente. Naturalmente es imprescindible hacerlo si nota que disminuye la potencia del taladro atornillador.

No descargue nunca totalmente el conjunto de baterías de NC para evitar que sufran daños.

El taladro atornillador de Alpha-tools ha sido dotado de un ajuste de par mecánico de17 niveles. El par requerido por un tornillo de tamaño determinado se ajusta en el anillo de ajuste (ilus. 1). La fuerza de par depende de varios factores:

• del tipo de material a trabajar y de su dureza
  ●del tipo de tornillos y de su lon gitud
• de los requisitos que deba cum plir la atornilladura en cuestión.
  Tan pronto como se alcanza el par ajustado se soltará el acoplamiento con un ruido peculiar.

Cambio de taladro a tala- dro percutor (Fig. 2)

A la hora de taladrar, deberá poner el anillo de ajuste delantero en el símbolo „Taladro“. Para taladrar con percusión, será preciso girar el anillo de ajuste delantero al símbolo „Martillo“ y el anillo de ajuste para el par de fuerzas al símbolo „Taladro“.

Cambio de la 1ª a la 2ª velocidad (Figura 3)

El aparato puede trabajar a una velocidad reducida o elevada, según la posición del conmutador de velocidades. Para evitar que el 20

engranaje sufra daños el cambio de una velocidad a otra debería hacerse siempre estando el aparato desconectado.

Taladrar

Para taladrar se deberá colocar el anillo de ajuste del par al último nivel destinado a „taladrar“ (llus. 1). En este nivel de taladro el acoplamiento de resbalamiento no está activado. Se taladra pues con la fuerza de par máxima.

Reversión del sentido de giro (llus. 4)

Con el interruptor deslizante situado encima del conector/desconector es posible ajustar el sentido del giro des atornillador, al mismo tiempo que se proteje el aparato de una conexión involuntaria. Es posible elegir entre sentido de giro a la izquierda o a la derecha. A fin de evitar daños en el engranaje se recomienda efectuar el cambio de velocidad únicamente estando el aparato parado. El botón de conexión/desconexión se halla bloqueado si el interruptor deslizante está en posición central.

Interruptor de conexión/desconexión (Ilus. 5)

Con el interruptor de conexión/desconexión es posible regular las revoluciones sin escalas. Un aumento de presión sobre el interruptor conlleva un aumento de velocidad del aparato.

Atornillar:

Se recomienda el uso de tornillos autocentrantes, (por ej. Torx, ranura en cruz) los cuales garantizan un seguridad de trabajo.

Compruebe que el portatornillos y el tornillo utilizado coincidan en forma y tamaño. Ajuste el par según el tamaño del tornillo y como se indica en el manual de instrucciones.

Características técnicas:

Alimentación de corriente del motor 24 V =

Revoluciones

0 a 400 / 0-1150 min ^1

Par de fuerza 17 niveles

Giro a la derecha/izquierda si

Alcance del

portabrocas 2 - 13 mm

Tensión de carga batería 24 V =

Corriente de carga batería 2 A

Tensión de la red

para el cargador 230 V - 50 Hz

Nivel de presión

acústica LPA: 72 dB(A)

Nivel de potencia

acústica LWA: 82 dB(A)

Vibración _w <2,5 m/s ^2

Peso: 2,3 kg


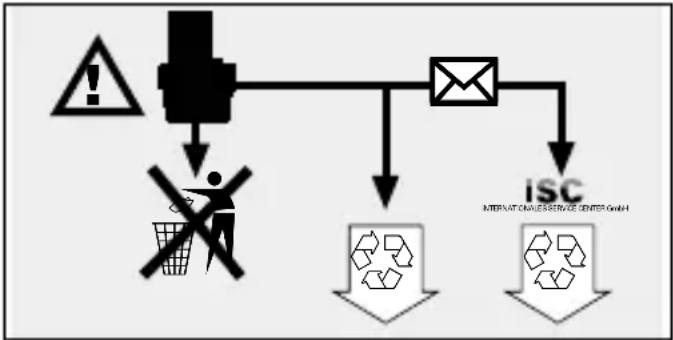

Baterías usadas o defectuosas no deberán tirarse a la basura casera. Proteja el medio ambiente. Cadmio es tóxico. Baterias usadas o defectuosas pueden ser enviadas a gastos pagados a la empresa ISC, para que sean eliminados correctamente, o entregarlas a centros de recogida adecuados. Si no sabe donde están estos centros de recogida consulte al municipio.

Apparatillustration

El período de garantía comienza el día de la compra y tiene una duración de 3 años.

Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo

de trabajo no se facturan. Ninguana garantía por otros daños

Su contacto en el servicio post-venta

s GARANTIBEVIS

Salvo modificaciones técnicas
