BRUGSANVISNING ASE 24S Alpha Tools

DK Betjeningsvejledning Elektronisk akku- slagboremaskine med drejemomentindstilling

DKVigtigt: Læs betjenings vejledningen og sikkerhedshenvisningerne inden i brugtagningen og overhold disse!

Säkerhetsanvisningar

Illustration af maskinen

Figur 1: Drejemomentindstilling

Figur 2: Skift mellem bore- og slagborefunktion

Figur 3: Omkobling 1. gear - 2. gear

Figur 4: Omstilling venstre-højreløb

Figur 5: Tænd/sluk-afbryder

Vigtige henvisninger:

Det er yderst vigtigt, at De læser disse henvisninger, inden De tager Deres akku-skruemaskine i brug:

1. Akku-skruemaskinens udskifte- lige NiCdbatteridel er ikke opla- det ved leveringen. Batteriet skal derfor lades op, inden maskinen tages i brug første gang.

2. Oplad batteriet med den med-leverede oplader. Et tomt batteri er opladet efter maks. 1 time. Anvend ikke den medle-verede oplader til at oplade andre aggregater.

3. Batteriet har nået sin maksimale ydeevne efter ca. fem afladnings-/opladningscykler.

4. NiCd-batterier aflades også, när de ikke bruges. De bør derfor lade batterierne op med jævne mellemrum.

5. Vær opmærksom på de angivne data på opladerens typeskilt. Opladeren må kun sluttes til den netspænding, der er angivet på typeskiltet.

6. Ved store belastninger vil batteridelen blive varm. Lad batteridelen køle ned til rumtemperatur inden opladningen påbegyndes.

Sikkerhedshenvisninger

1. Akku-skruemaskinen og opla- deren må ikke udsættes for fugt og regn.
2. Oplader og akku-skruemaskine skal opbevares utilgængeligt for børn.
3. Brug kun skarpe bor samt fejl-frie og passende skruebits.
4. Bær egnet arbejdstøj. Brug beskyttelsesbriller.
5. Akku-skruemaskinen og opla- deren må ikke anvendes i nær- heden af dampe og brændbare væsker.
6. Inden der bores og skrues i vægge og mure, skal disse først kontrolleres for skjulte strøm-, gas- og vandledninger.
7. Brugte batterier må ikke kastes i åben ild. Eksplosionsfare!
8. Undgå direkte kontakt med udløbne batterier. Hvis det alligevel sker, skal De straks rense det pågældende sted på huden med vand og sæbe. Såfremt De får akkusyre i øjne-

ne, så skyl øjet i rent vand i mindst 10 minutter og kontakt straks en læge.

1. Beskyt opladeren og ledningen mod beskadigelse og skarpe kanter. Beskadigede kabler skal straks skiftes ud af en elektriker.
2. Kontrollér Deres værktøj for beskadigelser. Reparationer må kun udføres af en fag mand.
3. Sørg for, at NiCd-batteridelens kontakter ikke kommer i berøring med andre metaldele som f.eks. søm og skruer. Der er risiko for kortslutning!

Ibrugtagning:

Opladning af NiCd-batteriet

1. Sammenlign, om den netspænding, der er angivet på ttypeskiltet, stemmer overens med den eksisterende netspænding. Sæt opladeren i stikdåsen.
2. Træk batteridelen ud af hånd grebet (figur 5) ved at trykke på låseknapperne på siden.
3. Stik batteriet ind i opladeren. Den røde lysdiode signalerer, at batteriet oplades. Den grøn- ne lysdiode signalerer, at opladningen er afsluttet. Opladningstiden er 1 time, när batteriet er tomt. Under oplad-

ningen kan batteriet opvarmes noget, dette er dog normalt. Hvis det ikke skulle være muligt at oplade batteridelen, så kontrollér

-om der er netspænding på stikdåsen
-om kontakten på opladerens ladekontakter er fejlfri.

Såfremt det stadig ikke er muligt at oplade batteridelen, bedes De sende

-opladeren
-og batteridelen til vores kundeservice.

Af hensyn til batteridelens levetid bør De sørge for at genoplade NiCd-batteridelen i rette tid. Det er under alle omstændigheder nødvendigt, når De konstaterer, at akku-skruemaskinen bliver stadig mindre effektiv.

Batteridelen må aldrig aflades helt. Det medfører beskadigelse af NiCd-batteridelen!

Drejemoment-indstilling (figur 1)

Alpha-tools-akku-skruemaskinen er udstyret med en 17 trins mekanisk drejemomentindstilling.

Drejemomentet for en bestemt skruestørrelse indstilles på stilleringen (figur 1). Drejemomentet er afhængig af flere forskellige faktorer:

DK

●hvilken type materiale, der skal bearbejdes, og dets hårdhed
●hvilken type skruer, der anvendes, og deres længde
- hvilke krav, der stille til skruefor bindelsen.

Når drejemomentet er nået, signaliseres dette af den lyd der fremkommer, när koblingen går ud af indgreb.

Skift mellem bore- og slagborefunktion (Fig. 2)

Ved boring stilles forreste stillering på symbolet „bor“. Ved slagboring stilles forreste stillering på symbolet „hammer“ og stilleringen for momentindstilling på symbolet „bor“.

Omkobling 1. gear - 2. gear (figur 3)

Alt efter omkoblerens position kan De arbejde med et højere eller lavere omdrejningstal. For at undgå at gearet beskadiges, bør gearet kun omkobles under standsning.

Boring

Til boring skal De indstille stilleringen til dreje-momentet på sidste trin „Bor“ (figur 1). I trinnet boring er glidekoblingen ude af funktion. Under boringen har De det maksimale drejemoment til rådighed.

Kontakt til omstilling af omdrejningsretningen (figur 4)

De kan indstille omdrejningsretningen for akku-skruemaskinen med skydekontakten via tænd/sluk-afbryderen og samtidig sikre akku-skruemaskinen mod utilsigtet at blive tændt. De kan vælge mellem venstre- og højreløb. For at undgå beskadigelser af gearet, bør omdrejningsretningen kun stilles om, når maskinen står stille. Når skydekontakten er i midterstilling, så er tænd/sluk-afbryderen blokeret.

Tænd/sluk-afbryder (figur 5)

De kan styre omdrejningstallet trinløst med tænd/sluk-afbryderen. Jo længere de trykker kontakten, desto højere er omdrejningstallet på akku-skruemaskinen.

Skruning:

Anvend helst skruer med selvcentrering (f.eks. torx, krydskærv), hvorved arbejdet bliver mere sikkert. Sørg for at bit og skrue passer sammen i form og størrelse. Udfør drejemomentindstillingen, som beskrevet i vejledningen, så den passer til skruens størrelse.

Tekniske data

Spændingsforsyning

motor 24 V =

Omdrejningstal

0-400 / 0-1150 min ^-1

Drejemomen t17 trin

Højre-venstre-løb ja

Spændvidde

borepatron 2 -13 mm

Ladespænding akku 24 V =

Ladestrøm akku 2 A

Netspænding

oplader 230 V \~ 50 Hz

Lydtryksstyrke LPA: 72 dB (A)

Lydeffektstyrke LWA: 82 dB (A)

Vibration _w <2,5 m/s ^2

Vægt: 2,3 kg


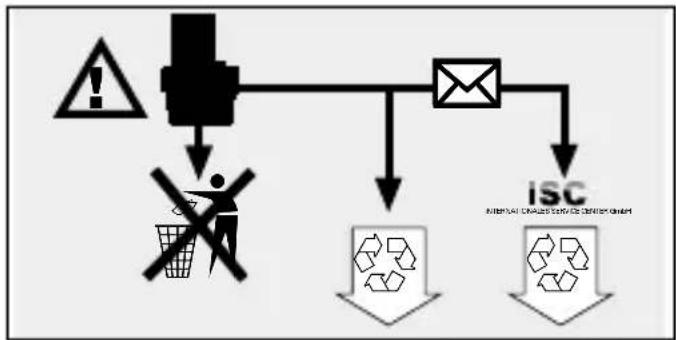

Brugte og defekte batterier hører ikke til blandt det almindelige husholdningsaffald. Tænk på miljøet. Cadmium er giftigt. Brugte og defekte batterier kan enten sendes gratis til firmaet ISC, som så sørger for den korrekte bortskaffelse, eller de kan afleveres i de dertil beregne batteriindsamlingskasser. Hvis De ikke ved, hvor der er sådanne indsamlingskasser, bør De forhøre Dem herom hos de kommunale myndigheder.

PL

Garantiperioden regnes fra købsdatoen og er gældende i 3 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

PL CERTYFIKAT GWARANCJI

Der tages forbehold för tekniske ændringer
