①Istruzioni d'uso Trapano avvitatore elettronico a batte riatore con regolazione coppia di rota zione

① Attenzione: prima della messa in fun zione leggere ed osservare le istruzioni d'uso e le avvertenze sulla sicurezza.

①Aprire le pagine dalle 2 alla 5

DKFold siderne 2-5 ud

PLProszę 2-5

1 trapano avvitatore a bat- teria
1 batteria di ricambio
1 caricabatteria
1 contenitore a valigetta
6 trapani in acciaio super- rapido
6 inserti giravite
1 portainserti

DK Leveringsomfang:

1 stk. akku-bore-/skrue maskine
1 stk. skifteakku
1 lader
1 opbevaringskuffert
6 HSS-bor
6 bit-indsatser
1 bitholder

PL Zakres dostawy:

Illustrazione integrale:

Figura 1: Regolazione momento di rotazione

Figura 2: Commutazione foratura - foratura battente

Figura 3: Commutazione da velocità 1 a velocità 2

Figura 4: Commutazione rotazio ne senso sinistro/destro

Figura 5: Interruttore acceso/spento

Figura 6: Accumulatore di ricam bio, per prelevare il pacchetto di accumula tori premere ambedue i pulsanti a scatto

Avvertenze importanti

Prima di adoperare l'Avvitatore ad accumulatore leggere attentamente le presenti istruzioni:

1. All'acquisto il pacchetto di accumulatori di ricambio al NC del presente avvitatore è scarico. Lo si dovrà quindi caricare avanti di adoperarlo per la prima volta.
2. Caricate la batteria con il caricabatteria fornito. Una batteria scarica viene ricaricata entro un'ora al massimo. Non usate il caricabatteria fornito per ricaricare altri apparecchi.
3. Il pacchetto di accumulatori raggiungerà la sua carica massima dopo ca. cinque cicli di carica/ scarica.
4. Gli accumulatori al NC si scaricano anche non usandoli. Per

cui caricare regolarmente gli accumulatori.

1. Rispettare i dati riportati sulla targhetta di fabbricazione del carica accumulatori. Collegare il carica accumulatori solo alla tensione di rete indicata sulla targhetta di fabbricazione dello stesso.
2. Se sottoposto a forte utilizzo, il pacchetto di accumulatori si riscalda. Prima di ricaricare il pacchetto di accumulatori lasciate che si raffreddi e raggiunga la temperatura ambiente.

Avvertenze sulla sicurezza:

1. Proteggete dall'umidità e dalla pioggia il Vostro Avvitatore ad accumulatore.
2. Tenere lontano dai bambini il carica accumulatori ed l'Avvitatore ad accumulatore.
3. Utilizzare soltanto punte taglienti e punte a cacciavite adatte ed in perfetto stato tecnico.
4. Portate indumenti da lavoro adatti ed occhiali di protezione.
5. Non usare l'Avvitatore ad accu- mulatore vicino a fonti di vapo- re e liquidi infiammabili.
6. Volendo trapanare o avvitare viti su pareti e muri, verificare che non vi siano nascosti delle condutture elettriche, dell'acqua o del gas.
7. Non gettare nel fuoco gli accumulatori inutilizzabili. Pericolo d'esplosione!
8. Evitare il contatto con accumulatori imbrattati di elettrolito

fuoriuscito. Se però ciò fosse già accaduto, lavare immediatamente con acqua e sapone la pelle colpita. Se l'acido dell'accumulatore dovesse penetrare in un occhio, sciacquare l'occhio con acqua pulita per almeno 10 minuti e consultare immediatamente il medico.

1. Proteggere da eventuali danni e da spigoli taglienti il caricaac- cumulatori ed il cordone. Fare immediatamente sostituire da uno specialista elettricista i cavi elettrici danneggiati.
2. Verificate che il Vostro attrezzo non presenti danni. Fare effettuare da uno specialista elettricista i danni eventualmente constatati.
3. Fare attenzione che i contatti elettrici del pacchetto di accumulatori al NC non vengano a contatto con altri oggetti metallici, ad es. chiodi o viti. In tal caso sussiste pericolo di cortocircuitaggio!

Messa in funzione:

Come caricare l'accumulatore

1. Verificare che la tensione indi- cata sulla targhetta del modello corrisponda alla tensione di rete disponibile. Inserire il cari- ca accumulatori nella presa di corrente.

2. Tirare fuori dal manico il pacchetto di accumulatori (figura 5), agendo sui tasti d'arresto scattanti laterali.

3. Inserite la batteria nel carica-batteria. Il diodo luminoso rosso segnala che la batteria viene ricaricata. Il diodo luminoso verde segnala che la procedura di ricarica è terminata. Il tempo necessario per la ricarica è di 1 ora in caso di batteria scarica. Mentre viene ricaricata la batteria si può riscalda-re un po', ma ciò è del tutto normale.

Se non fosse possibile caricare il pacchetto di accumulatori, verificate che

●la presa di corrente disponga della tensione di rete richiesta
- i contatti del carica accumulatori abbiano un contatto elettrico perfetto.

Se malgrado tutto non fosse ancor possibile caricare gli accumulatori, Vi preghiamo di fare pervenire al nostro Servizio clientela quanto segue

●carica accumulatori
●pacchetto di accumulatori.

Allo scopo di prolungare la longe- vità del pacchetto di accumulatori, dovreste provvedere a tempestiva- mente ricaricare il pacchetto di accumulatori al NC, fatto comun- que necessario dopo aver consta- tato che la potenza dell'Avvitatore ad accumulatore diminuisce.

Non scaricare completamente il

pacchetto di accumulatori. Ciò comporterebbe un guasto a code-sto pacchetto di accumulatori al NC.

Regolazione del momento di rotazione(figura 1)

Il momento di rotazione dell'Avvitatore ad accumulatore Alpha-tools è meccanicamente regolabile tramite un dispositivo a 17 stadi. Il momento di rotazione relativo ad una determinata misura di vite, scelto sull'anello di regolazione (figura 1). Il momento di rotazione dipende da più fattori:

●da tipo e durezza del materiale da sottoporre a lavorazione
●da tipo e lunghezza delle viti da utilizzare
- dai requisiti richiesti al collega mento a vite da effettuare.

Il raggiungimento del momento di rotazione è segnalato mediante disinnesto cricchettante dell'innesto stesso.

Commutazione foratura - foratura battente (Fig. 2)

Per eseguire una foratura portate la ghiera anteriore sul simbolo „trapano“. Per eseguire una foratura a percussione portate la ghiera anteriore sul simbolo „martello“ e la ghiera per la regolazione della coppia di serraggio sul simbolo „trapano“.

Commutazione da velocità 1 a

velocità 2 (Fig. 3)

A seconda della posizione del commutatore potete lavorare con un numero di giri più alto o più basso. Per evitare danni al cambio, la commutazione della velocità deve avvenire soltanto ad apparecchio fermo.

Trapanatura

Per eseguire una trapanatura portate l'anello di regolazione momento di rotazione sull'ultima posizione "Bohren", trapanatura, (figura 1). In tale posizione l'innesto slittante è disattivato.

Commutadirezione di rotazione (figura 4)

Azionando il selettore scorrevole sopra all'interruttore acceso/spento potete regolare il senso di rotazione dell'Avvitatore ad accumulatore, proteggendo allo stesso tempo l'Avvitatore ad accumulatore contro un avviamento involontario. Per evitare di danneggiare la trasmissione, il senso di rotazione dovrebbe essere regolato con attrezzo fermo. Se il selettore scorrevole si trovasse in posizione centrale, in tal caso l'interruttore acceso/spento è bloccato.

Interruttore acceso/spento

(figura 5)

Con l'interruttore acceso/spento si può progressivamente comandare il numero dei giri. Più che si preme l'interruttore e più aumenterà il numero di giri dell'Avvitatore ad accumulatore.

Avvitamento

Usate preferibilmente viti autocentranti (ad es. con intaglio a croce), che garantiscono un lavoro sicuro. Fate attenzione che le punte a cacciavite utilizzate corrispondano a forma e dimensioni delle rispettive viti. Effettuate la regolazione del momento di rotazione come descritto nelle istruzioni, corrispondente alle dimensioni della vite da usare.

Dati tecnici

Tensione alimentazionemotore 24 V =

Numero giri 0-400 / 0-1150 min ^-1

Momento di rotazione a 17 stadi

Rotazione sinistra/destra si

Apertura bocca mandrino portapunta 2 - 13 mm

Tensione di caricaaccumulatore 24 V =

Corrente di carica

accumulatoren 2 A

Tensione di rete per carica accumulatori 230 V \~ 50 Hz

Livello di pressione

acustica LPA: 72 dB (A)

Livello di potenza

sonora LWA: 82 (A)

Vibrazione a_w <2,5 m/s ^2

Peso: 2,3 kg


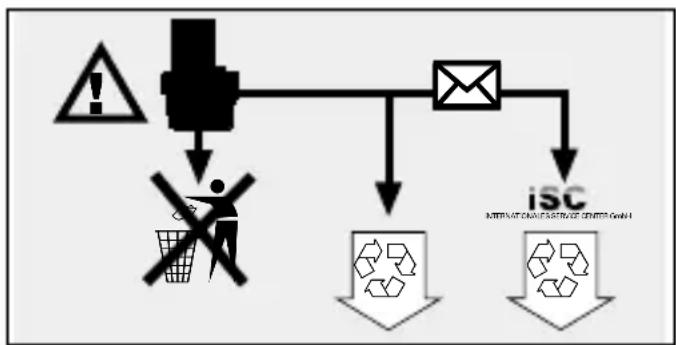

Gli accumulatori inutilizzabili o guasti non vanno gettati nella pattumiera Contribuite a tutelare l'ambiente. Il cadmio è velenoso. Fate pervenire alla Ditta ISC o ad un adeguato Centro di raccolta gli accumulatori inutilizzabili o guasti. Se non sapete dove si trova questo Centro di raccolta, rivolgeteVi all'Amministrazione comunale.

I periodo di garanzia inizia nel glomo dell'acquisto e dura 3 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza

DK GARANTIBEVIS

I-22077 Beregazzo (Co)

Tel. [phone], Fax [phone]

DK Einhell Skandinavia

S H. Hjortshøj

N DK-8600 Silkeborg

Tel.+ 45 87 201200, Fax+ 45 87 201203

Con riserva di apportare modifiche tecniche
