KULLANIM KILAVUZU AAS 14 4 Li Alpha Tools

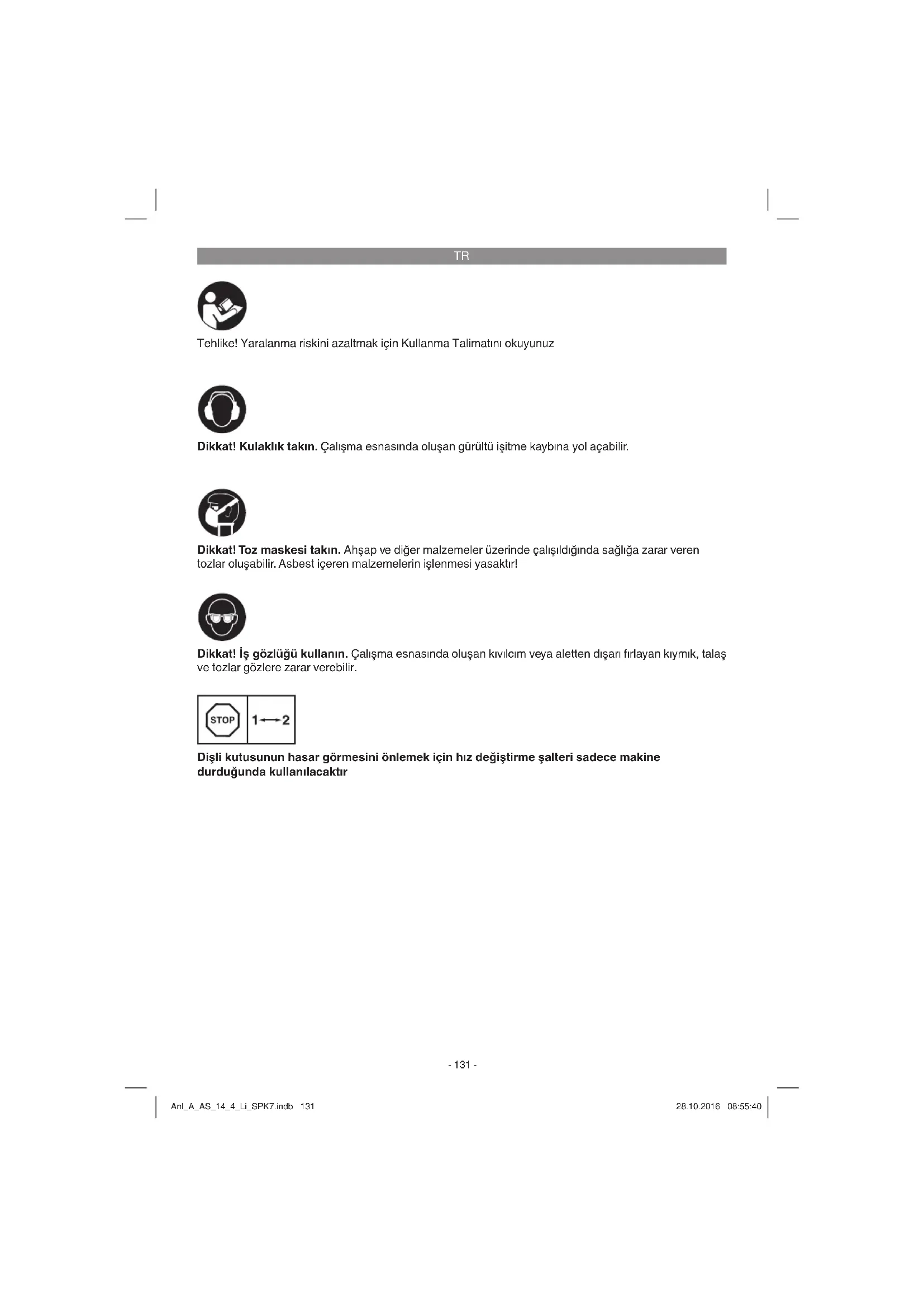

Tehlike! Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz Dikkat! Kulaklık takın. Çalışma esnasında oluşan gürültü işitme kaybına yol açabilir. Dikkat! İş gözlüğü kullanın. Çalışma esnasında oluşan kıvılcım veya aletten dışarı fırlayan kıymık, talaş ve tozlar gözlere zarar verebilir. Dikkat! Toz maskesi takın. Ahşap ve diğer malzemeler üzerinde çalışıldığında sağlığa zarar veren tozlar oluşabilir. Asbest içeren malzemelerin işlenmesi yasaktır! Dişli kutusunun hasar görmesini önlemek için hız değiştirme şalteri sadece makine durduğunda kullanılacaktır Anl_A_AS_14_4_Li_SPK7.indb 131Anl_A_AS_14_4_Li_SPK7.indb 131 28.10.2016 08:55:4028.10.2016 08:55:40TR

Tehlike! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike! Tüm güvenlik bilgileri ve talimatları okuy- unuz. Güvenlik bilgileri ve talimatlarda belirtilen direktifl ere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralan- malar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

2. Alet açıklaması ve sevkiyatın

2.1 Alet açıklaması (Şekil 1)

1. Tork ayarlaması (Ayar halkası)

3. Dönme yönü şalteri

4. Açık/Kapalı şalteri

9. Mıknatıslı civata tutma elemanı

10. 1. Hız – 2. Hız değiştirme şalteri

11. Akü şarj kapasitesi göstergesi

12. Akü şarj kapasitesi göstergesi şalteri

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fi ş veya faturayı ibraz ederek servis merke- zine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Orijinal Kullanma Talimatı

3. Kullanım amacına uygun kullanım

Akülü vidalama makinesi civataları takma ve sök- me işlemi ile ahşap, metal ve plastik malzemeler içine delik delmede kullanılır. Makine yalnızca kullanı m amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale- tin ticari, zanaatkarlar veya endüstriyel veya ben- zer kullanımlarda kullanılması ndan kaynaklanan hasarlar garanti kapsamına dahil değildir. Anl_A_AS_14_4_Li_SPK7.indb 132Anl_A_AS_14_4_Li_SPK7.indb 132 28.10.2016 08:55:4028.10.2016 08:55:40TR

....................................................3 dB Kulaklık takın. Gürültü işitme kaybına sebep olabilir. Toplam titreşim değerleri (üç yönün vektör toplamı) EN 60745 normuna göre ölçülmüştür. Metal içine delik delme Titreşim emisyon değeri a

Darbesiz vidalama Titreşim emisyon değeri a

Açıklanan titreşim emisyon değeri standart test metoduna göre ölçülmüş olup bu değer, elekt- rikli aletin kullanım türü ve şekline bağlı olarak değişebilir ve istisnai durumlarda açıklanmış olan bu değerin üzerinde olabilir. Açıklanan titreşim emisyon değeri elektrikli aletin diğer elektrikli aletler ile kıyaslanmasında kullanılabilir. Açıklanan titreşim emisyon değeri, aletin işletilmesinde etrafa verilecek rahatsızlığın ve etki- nin tahmin edilmesinde de kullanılabilir. Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler kullanın.

Aletlerin düzenli olarak bakımını yapın ve te- mizleyin.

Çalışma tarzınızı alete göre ayarlayın.

Aletlerinize aşırı yüklenmeyin.

Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.

Aleti kullanmadığınızda kapatın.

İş eldiveni takın. Dikkat! Kalan riskler Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer

hasarlarının oluşması.

2. Uygun bir kulaklık takılmadığında işitme

hasarlarının oluşması.

3. Elektrikli alet uzun süre kullanıldığında veya

talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

5. Çalıştırmadan önce

Akülü vidalama aletini çalıştırmadan önce mutlaka aşağıdaki bilgileri okuyunuz:

1. Aküyü sadece sevk edilmiş olan şarj cihazı ile

2. Sadece mükemmel durumdaki matkap ve

tornavida uçlarını kullanın.

3. Duvarlara delik delerken ve civata sıkarken,

6.1 Akünün şarj edilmesi (Şekil2-3)

1. Aküyü (5) bağlı olduğu el sapından, akü (5)

sabitleme butonuna (8) basarak sökün (Şekil 2).

2. Şarj cihazının tip levhası üzerinde belirtilen

gerilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kontrol edin. Şarj cihazının (6) fi şini prize takın.

3. Şarj kablosunu (a) şarj adaptörüne (7) takın.

4. Her iki LED lambası yanar. Şarj adaptörü-

nü (7) aküye (5) bağlayı n. Yeşil renkli LED lambası söner. Bu kontrol lambası akünün şarj edildiğini gösterir. Yaklaşık 3-5 saatlik şarj işlemi sona erdikten sonra her iki LED lambası tekrar yanar. Şarj işlemi esnasında akü biraz ısınabilir, bu normaldir. Akünün şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin

Prizde elektrik olup olmadığı.

Şarj cihazındaki kontakların aküye tam temas edip etmediği Akünün şarj edilmesi bu kontrollerden sonra da mümkün değilse,

ve aküyü Müşteri Hizmetleri bölümümüze göndermenizi rica ederiz. Akülerin uzun ömürlü olmasını sağlamak için aküyü zamanında şarj edin. Bu özellikle, akülü vidalama makinesinin gücünün azalmasını fark ettiğinizde yapılacaktır.

6.2 Tork ayarı (Şekil 4/Poz. 1)

Akülü vidalama makinesi mekanik tork ayarlama düzeni ile donatılmıştır. Tork ayarı belirli bir civata boyutu için ayar halkasında (1) ayarlanır. Tork ayarı aşağıdaki fak- törlere bağlıdır:

İşlenecek malzemenin türü ve sertliği.

Kullanılan civataların türü ve uzunluğu.

Civata bağlantılarında aranan özellikler. Ayarlanmış olan tork değerine erişilme, kavramanın kayması ile belirtilir. Dikkat! Tork ayar halkası sadece makine dur- urken ayarlanacaktır

6.3 Delme (Şekil 4/Poz. 1)

Delme işlemi yapmak istediğinizde tork ayar halkasını en son kademe olan „delme“ (matkap ucu sembolü) ayarına ayarlayın. Bu ayar kademe- sinde kavramanın kayması devre dışıdır. Delme işleminde azami tork gücünden yararlanılabilir.

6.4 Dönme yönü şalteri (Şekil 5/Poz. 3)

Açık/Kapalı şalterinin üzerindeki itmeli şalter ile, akülü vidalama makinesinin dönme yönünü ayar- layabilir ve akülü vidalama makinesini istenmeden çalıştırmaya karşı emniyet altına alabilirsiniz. Sol ve sağ dönme yönünü ayarlamak mümkündür. Dişli kutusuna zarar verilmesini önlemek için dön- me yönü ayarı, yalnızca alet dururken yapılacaktır.

tmeli şalter orta pozisyonda olduğunda Açık/ Kapalı şalteri bloke olmuştur.

6.5 Açık/Kapalı şalteri (Şekil 5/Poz. 4)

Açık/Kapalı şalteri ile devir ayarını kademesiz olarak ayarlayabilirsiniz. Şaltere ne kadar fazla basarsınız devir ayarı o kadar yükselir.

6.6 Takım değiştirme (Şekil 6)

Dikkat! Akülü vidalama makinesi üzerinde yapacağınız tüm çalışmalarda (örneğin takım değiştirme; Bakım; vs.) dönme yönü şalterini (3) orta pozisyona ayarlayınız.

Akülü vidalama otomatik mil sabitlemeli hızlı mandren (2) ile donatılmıştır.

Mandren deliği (a) içine takılacak takımın (matkap ucu veya vidalama ucu) gireceği ka- dar yeterli büyüklükte olmalıdır.

Uygun takımı seçin. Takımı mümkün olduğu kadar mandren deliğinin (a) içine sokun.

Mandreni (2) sıkın ve sonra takımının sıkı şekilde yerinde bağlı olup olmadığını kontrol edin.

Emniyetli çalışmayı sağlayan kendinden merkez- lemeli (örneğin Torx, yıldız vs.) civataları kullanın. Kullanılan vidalama ucunun, civata formu ve büyüklüğüne uygun olmasına dikkat edin. Tork ayarını kullanma talimatında açıklandığı gibi civata büyüklüğüne uygun olarak ayarlayın. Anl_A_AS_14_4_Li_SPK7.indb 134Anl_A_AS_14_4_Li_SPK7.indb 134 28.10.2016 08:55:4128.10.2016 08:55:41TR

6.8 Mıknatıslı civata tutma elemanı

(Şekil 4/Poz. 9) Civatalar kullanıma hazır durumda olarak mıknatıslı civata tutma elemanında saklanabilir.

6.9 Hız 1 – Hız 2 değiştirmesi (Şekil 4/Poz. 10)

Değiştirme şalterinin pozisyonuna bağlı olarak yüksek veya alçak bir devir ile çalışabilirsiniz. Dişli kutusunun hasar görmesini önlemek için hız değiştirme şalteri sadece makine durduğunda kullanılacaktır.

6.10 Akü şarj kapasitesi göstergesi

(Şekil 2/ Poz. 11) Akü şarj kapasitesi göstergesi şalterine (12) basın. Akü şarj kapasitesi göstergesi (11) 3 renkli LED lambası ile akünün şarj durumunu gösterir. Bütün LED`ler yanıyor: Akü tam şarjlıdır. Sarı ve kırmızı LED lambaları yanıyor: Akünün şarj durumu yeterlidir. Kırmızı LED lambası: Akü boştur, aküyü şarj edin.

7. Temizleme, Bakım ve Yedek Parça

Siparişi Tehlike! Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temiz- leyin.

Aleti kullandıktan hemen sonra temizlemenizi tavsiye ederiz.

Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malze- meler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarp- ma riskini yükseltir.

Cihaz içinde bakımı yapılması gereken başka bir parça yoktur.

7.3 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın ürün numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

8. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba- laj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemeler- den meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimler- den öğrenebilirsiniz.

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın. Anl_A_AS_14_4_Li_SPK7.indb 135Anl_A_AS_14_4_Li_SPK7.indb 135 28.10.2016 08:55:4128.10.2016 08:55:41TR

Sadece AB ülkeleri için geçerlidir Elektrikli aletleri ve aküleri evsel atıklar içine atmayın! Kullanılmış aletlerin geri gönderilme zorunluluğuna karşı geri kazanım alternatifi : Kullanılmış elektrikli alet sahibi kullanım dışı kalan aletini üreticiye geri gönderme yerine yönetmeliklere uygun şekilde alternatif olarak geri kazanım sistemlerine teslim edebilir. Bu çerçevede kullanılmış alet ve aküler, ulusal atık kanunları ve geri kazanım direktifl erine uygun olarak faaliyet gösteren iade merkez- lerine teslim edilebilir. Bu uygulamaya kullanılmış alet içindeki aksesuar parçalar ve elektrikli olmayan yardımcı malzemeler dahil değildir. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH fi rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir Anl_A_AS_14_4_Li_SPK7.indb 136Anl_A_AS_14_4_Li_SPK7.indb 136 28.10.2016 08:55:4128.10.2016 08:55:41TR

Servis Bilgileri Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır. Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur. Kategori Örnek Aşınma parçaları* Mandren, Akü Sarf malzemesi/Sarf parçaları* Vidalama/matkap uçları Eksik parçalar

• sevkiyatın içeriğine dahil olması zorunlu değildir! Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil- dirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız. Anl_A_AS_14_4_Li_SPK7.indb 137Anl_A_AS_14_4_Li_SPK7.indb 137 28.10.2016 08:55:4128.10.2016 08:55:41TR

Garanti belgesi Sayın Müşterimiz, ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak

olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici fi rmanın yasal ga- ranti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici fi rmadan satın aldığınız yeni alet için geçerli

olup malzeme veya imalat hatasını kapsar. Ayıplı malın telafi si, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim fi rmamıza aittir. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay- naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yeter- siz olmasından kaynaklanan hasarlar. - Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde- nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar). - Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

4. Garanti süresi 60 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde

garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti haklarınızdan faydalanmak istediğinizde arızalı aleti www.isc-gmbh.info sayfasına bildirin.

Kasa fi şi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fi şi veya tip etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniy- le garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda onarılmış veya yeni bir alet adresinize gönderilecektir. Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz. Anl_A_AS_14_4_Li_SPK7.indb 138Anl_A_AS_14_4_Li_SPK7.indb 138 28.10.2016 08:55:4128.10.2016 08:55:41RU
