Kenmerken	Details
Producttype	Draadloze boor
Batterijspanning	14,4 V
Batterijcapaciteit	4 Ah
Batterijtype	Li-ion
Leegloopsnelheid	0-400 / 0-1400 tpm
Maximaal koppel	30 Nm
Boorhouder	13 mm zelfspannende boorkop
Gewicht	1,5 kg
Aangeraden gebruik	Boren in hout, metaal en kunststof
Onderhoud	Regelmatig schoonmaken, controleer de staat van de batterij en de boorkop
Veiligheid	Draag een veiligheidsbril, overbelast de batterij niet
Garantie	2 jaar

Veelgestelde vragen - AAS 14 4 Li Alpha Tools

Hoe laad ik de batterij van de Alpha Tools AAS 14 4 Li op?

Om de batterij op te laden, plaatst u deze in de meegeleverde oplader en sluit u de oplader aan op een stopcontact. Het lampje geeft aan wanneer de batterij volledig is opgeladen.

Hoe lang gaat de batterij van de boor mee?

De levensduur van de batterij hangt af van het gebruik, maar meestal kan deze tussen 1 en 2 uur continu gebruik meegaan met een volledige lading.

Hoe verwissel ik de boren op de Alpha Tools AAS 14 4 Li?

Om de boren te verwisselen, draait u de boorkop los door tegen de klok in te draaien, verwijdert u de versleten boor, plaatst u de nieuwe boor en draait u de boorkop vast door met de klok mee te draaien.

Wat moet ik doen als de boor niet start?

Controleer of de batterij volledig is opgeladen. Zorg er ook voor dat de boorkop correct is vergrendeld en dat het gereedschap in de werkstand staat.

Hoe maak en onderhoud ik de Alpha Tools AAS 14 4 Li?

Maak de buitenkant van de boor schoon met een zachte, droge doek. Vermijd het gebruik van agressieve chemicaliën. Controleer regelmatig de staat van de batterij en bewaar het gereedschap op een droge plaats.

Welk type boren kan ik gebruiken met de Alpha Tools AAS 14 4 Li?

U kunt standaard boren gebruiken met een diameter van 1 tot 13 mm, geschikt voor materialen zoals hout, metaal en kunststof.

Heeft de Alpha Tools AAS 14 4 Li een klopfunctie?

Nee, de Alpha Tools AAS 14 4 Li is een standaard boor, maar heeft geen klopfunctie.

Hoe stel ik het koppel van de boor in?

Het koppel kan worden ingesteld door aan het wieltje net boven de boorkop te draaien. Kies een waarde afhankelijk van het materiaal dat u boort.

Is er garantie op de Alpha Tools AAS 14 4 Li?

Ja, de Alpha Tools AAS 14 4 Li wordt doorgaans geleverd met een garantie van 2 jaar. Controleer de specifieke voorwaarden in de gebruikershandleiding.

GEBRUIKSAANWIJZING AAS 14 4 Li Alpha Tools

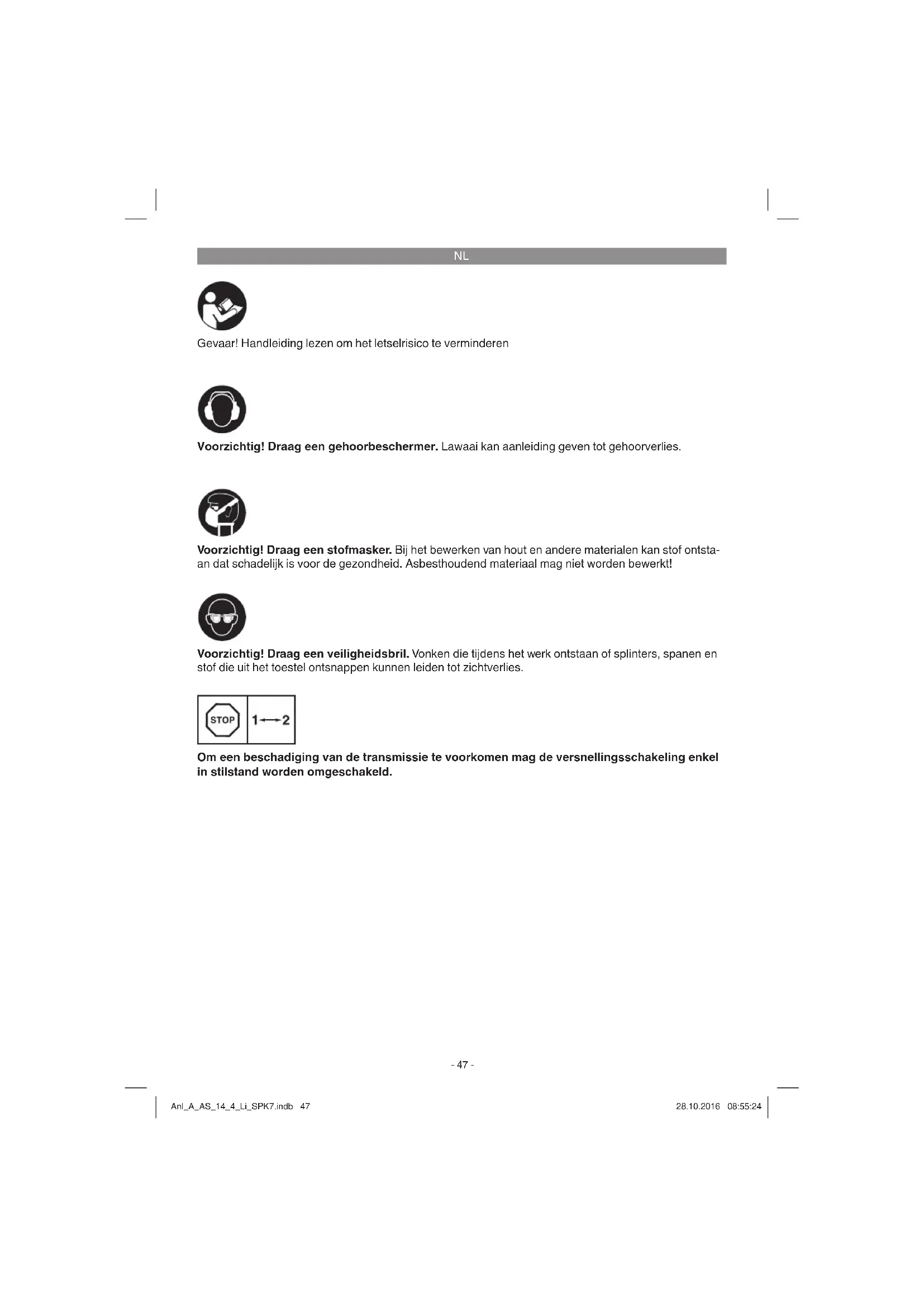

Gevaar! Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materiaalen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen können leiden tot zichverlies.

Om een beschadiging van de transmissie te voorkomen mag de versnellingsschakeling enkel in stilstand worden omgeschakeld.

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructures zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kut terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelieve dan deze handleiding / veiligheidsinstrumentes mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan niet-naleving van deze handleiding en van de veiligheidsinstrumenties.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle verilgheidsinstructies en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Koppelinstelling (afstelring)
2. Snelspanboorhouser
3. Draairichtingsschakelaar
4. AAN/UIT-schakelaar
   5.Accu
5. Laadtoestel
6. Laadapter
7. Grendelknop
8. Magnetische schroefhoulder
9. Omschakelaar 1e versnelling - 2e versnelling
10. Accu-capaciteitsindicator
11. Schakelaar accu-capaciteitsindicator

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor.

Gelieve waarvoorde garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
  Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaatinsk- en verstikkingsgevaar!

Accuboorschroefmachine
Accu
Laadtoestel
- Laadapter
Originelehandleiding
Veiligheidsinstructies

De accuboorschroeefmachine is geschikt voor het in- en losdraaien van schroeven alsmede voor het boren in hout, metaal en kunststof.

De machine mag slechts voor werkzaamheden worden gebruikt waaroor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming nicht geconstruereeerd zichoor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

NL

Onbelast toerental: 0-350/0-1150 t/min

Koppelstanden: 19+1

rechts-/links draaiend .

Spanwijdte boorhouser: max. 10 mm

Laadspanning accu: 17 V DC

Laadstroom accu: 0,33 A

Netspanning laadtoestel 100-240V~50-60Hz

Laadtijd: max. 3 tot 5 uur

Accutype: Li-lon

Gewicht: 1,3 kg

Gevaar!

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 60745.

Geluidsdrukniveau L_D 83,1 dB (A)

Onzekerheid K_OA 3 dB

Geluidsvermögen L_WA 94,1 dB (A)

Onzekerheid K_NA 3 dB

Draag een gehoorbeschermer.

Lawaiian aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie-richtingen) bepaald volgens EN 60745.

Boren in metaal

Trillingsemissiewaarde a, 2,5 m/s²

Onzekerheid K = 1,5m / s^2

Schroeven zonder klopfunctie

Trillingsemissiewaarde a_p = 10,77~m / s^2

Onzekerheid K = 1,5m / s^2

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

De vermelde trilingsemissiewaarde kan ook worden gebrukt om voor begin van de werkzaamheden de nadelige gevolgen te beoordelen.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het Niet worden gebruikt.
  Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven alkijd restrisico's over ook al wordt dit elektrisch gereedschap aan behoren bediend. Volgende bevaren kuren zich voorden en verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gegaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

5. Vóor inbedrijfstelling

Lees zeker de volgende instructies voordat u uw accuboorhamer in gebruik neemt:

1. Laad het accupack enkel m.b.v. het bijgeleverde laadtoestel.
2. Enkel scherpe boren en intacte en gpaste schroeverbits gebruiken.
3. Bij het boren en schroeven in muren en wanden dient u die op verborgen stroom-, gas- en waterleidingen te controleren.

NL

6. Bediening

6.1 Accu laden (fi g. 2-3)

1. Accu (5)uit de handgreep trekken (fi g.2), terwijl u de grendelknop (8) van de accu (5) indrukt.
2. Vergelijk of de netspanning vermeld op het kenplaatje overeenkomt met de voorhanden zijnde netspanning. Steek de netstekker van de lader (6) het stopcontact in.
3. Verbindt de laadkabel (a) met de laadadapter (7).
4. Beide LEDs branden. Schuif de laadadapter (7) op de accu (5). De groene LED gaat uit. Daardoor wordt gesignaleerd dat de accu bezig is met laden. Wanner het laadproces na ca. 3 tot 5 uur beeindigd is gaan de beide LEDs opnieuw branden. Tijdens het laden kan de accu wat warm worden, dit is好奇心 normalaal.

Mocht het laden van het.Accupack nicht möglichzijn,controler dan:

of op het stopcontact de netspanning aanwezig is.
- of een perfect contact aan de laadcontacten van de lader voorhanden is.

Indien het laden van het accupack alsijd nog nicht mogelijk is, stuur dan

delader
en de accu pack.
haar once klantenser

In het belang van een lange levensduur van het.Accupack is het raadzaam om opijd voor het herladen van het accupack te zorgen. Dit is in ieder gevaloodzakelijk wanner u vaststelt dat het vermogen van de accuschroevendraier ver-mindert.

6.2 Koppelafstelling (fig. 4, pos. 1)

De accuschroevendraier is voorzien van een mechanische koppelafstelling.

Het aanspankoppel voor een bepaalde grootte van schroeven worden ingesteld op de stelring (1). Het koppel is afhankelijk van meerdere factoren:

van de soort en hardheid van het te bewerken materiaal,
van de soort en lenghte van de gebruikteschroeven,
van de eisen waaraan de schroefverbinding moet voldoen.

Het bereiken van het aanspankoppel wordt gesignaleerd door het ratelende geluid bij het ontkop-pelen van de koppeling.

LET OP! Stelring voor het koppel enkel bij stilstand instellen.

6.3 Boren (fi g. 4, pos. 1)

Voor het boren brengt u de afsteling voor het koppel waar de laatste positie boor'. In de stand "boren" is de slipkoppeling buiten werking. Tijdens het boren is het maximumkoppel beschikkaar.

6.4 Draairichtingsschakelaar (fi g. 5, pos. 3)

Met de schuifschakelaar boven de AAN/UIT-schakelaarkestudraairichting van de accuschroever instellen en het toestel bveeiligen tegen ongewild inschaken. U kunt kiezen tussen links en rechts draaiend. Om een beschadiging van de transmissie te voorkomen mag enkel in stilstand van draairichting worden verandered. Als de schuifschakelaar zich in de tussenstand bevindt is de AAN/UIT-schakelaar geblokkeerd.

6.5 AAN /UIT-schakelaar (fig. 5, pos. 4)

Met de AAN/UIT-schakelaar kut u het toenental traploos regelen. Hoe verder u de schakelaar indrukt, hoe hoger is het toenental van de accuschroever.

NL

6.6 Verwisselen van gereedschap (fi g. 6) LET OP! Breng bij alle werkzaamheden (zoals verwisselen van gereedschap, onderhoud enz.) op de accu-schroever de draairichtingsschakelaar (3) maar+zijn tussenstand.

• De accuschroevendraier is voorzien van een snelspanboorhouser (2) met automatisch spilarrêt.
  Draai de boorhouser (2) open.
  De boorhouseropening (a) moet groot genoeg zichn om het gereedschap (boor of schroevendraaierbit) op te nemen.
  Kies het gpaste gereedschap. Schuif het gereedschap zo ver möglichk de boorhouderopening (a) in.
  Draai de boorhouser (2) hard aan en contro- leer dan of het gereedschap goed vast zit.

6.7 Schroeven

Gebruik best zelfcentrerende schroeven (b.v. Torx, kruskopschroeven) die een vlieige werkwijze verzekeren. Let er wel op dat de gebruekte bit en de schroef qua vorm en grootte bijeopenpassen. Stel het koppel, zoals beschreiben in de handleiding, naargelang de grootte van de schroef in.

6.8 Magnetische schroefhouser (fig. 4, pos. 9)

Op de magnetische schroefhouserknt u schroeven opbergen die u dan tijdens de werkzaamheden bij de hand hebt.

6.9. Omschakelen versnelling 1aar versnelling 2 (fi g.4, pos.10)

Naargelang de stand van de omschakelaar kut u met een hoger of lager torental werken. Om een beschadiging van de transmissie te voorkomen mag de versnellingsschakeling enkel in stilstand worden omgeschakeld.

6.10 Accu-capaciteitsindicator (fig.2, pos. 11)

Druk op de schakelaar voor accu-capaciteitsindicator (12). De accu-capaciteitsindicator (11) signaledert de laadtoestand van de accu aan de hand van 3 gekleurde LEDs.

Alle LEDs branden:

de accu is vol geladen.

De gele en rode LED branden:

de accu beschicht over een voldoende restlading.

RodeLED:

7. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

7.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichelijk vrij van stof en vuil. Wrijf het toestel met een schone doeok af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel knen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zich er geen andere te onderhoven onderdelen.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

NL

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaanuit diverse materialen, zoals b.v. metaal en kunststof. Defecte tostellennen horen nichtouis in het huisvuil. Om zich van het toestel maar behorent te ontdoen dient het maar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

9. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrie plaats die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

Enkel voor EU-landen

Elektrisch materieel en accu's horen nicht bij het huisvul thuis!

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel en ook de accu's kunnen hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering zorgt als bedoeld in de wetgeving in zake recyclage en afvalverwerking. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�is als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Boorhouser, Accu
Verbruiksmaterialial/verbruiksstukken* Bit-inzetstukken/boren
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begren!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiens opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke foulieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf deze foulieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaatECHTER ooit Nietaar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilten gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door ze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldtuitsluitend voor gebreken aan een door u aangekocht zichu apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van onsigearanteedijnuitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veilighedsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.
• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).
• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natururlijke slijtage.
• De garantiperiode bedraagt 60 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantieclaams na verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.
• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het neue apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of juices apparaat terug.
  Voor slijtstukken, verbruiksmaterialaal en ontbrekende onderdelen worden verzwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

PL

NL verkaart de volgende overeenstemming conform EU Richtlinn en normen voor het product
