РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AAS 14 4 Li Alpha Tools

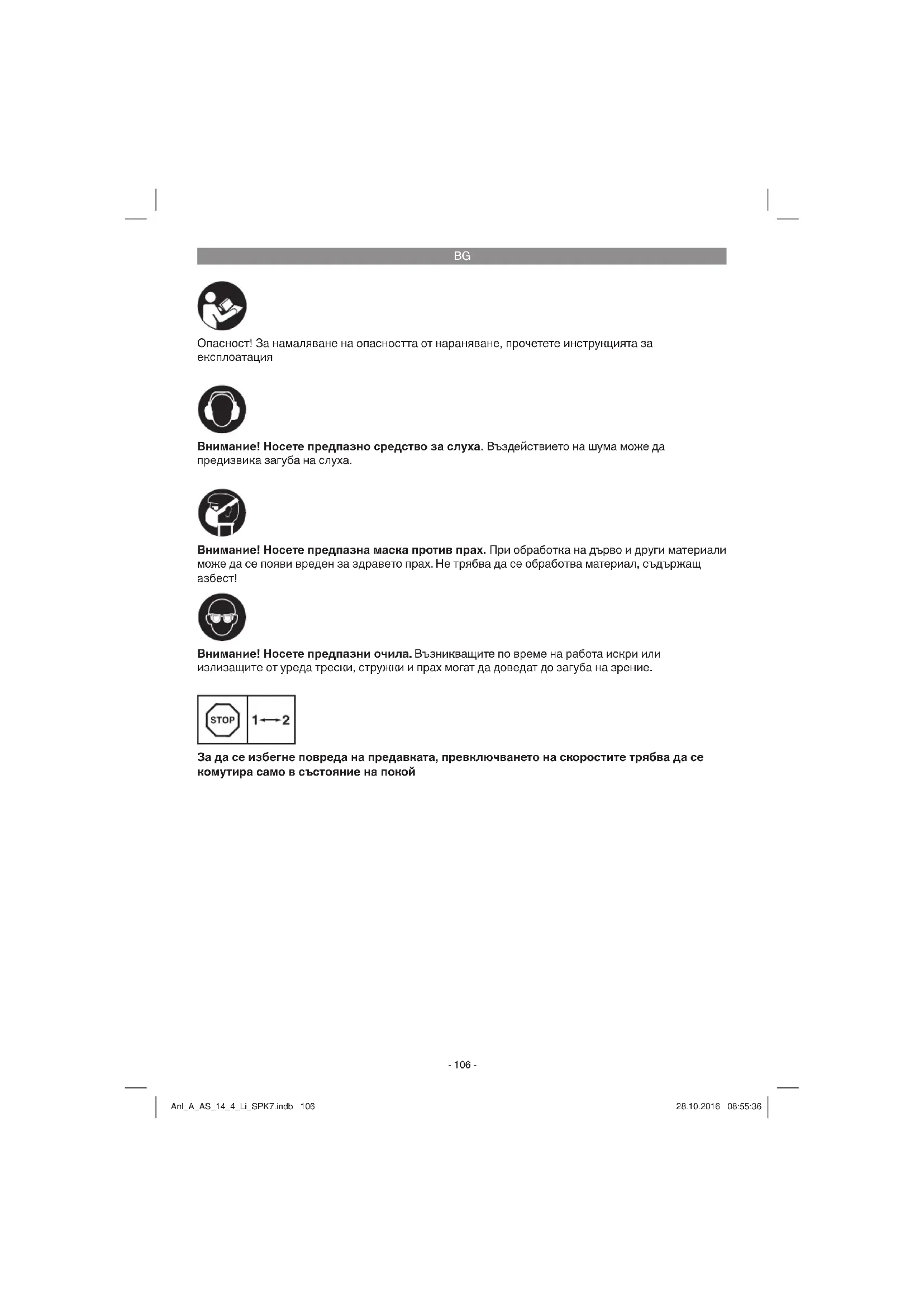

Опасност! За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха. Внимание! Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение. Внимание! Носете предпазна маска против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработва материал, съдържащ

За да се избегне повреда на предавката, превключването на скоростите трябва да се комутира само в състояние на покой Anl_A_AS_14_4_Li_SPK7.indb 106Anl_A_AS_14_4_Li_SPK7.indb 106 28.10.2016 08:55:3628.10.2016 08:55:36BG

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете уреда на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще намерите в приложената брошура.

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

2. Описание на уреда и обем на

1. Настройка на въртящ момент (регулиращ

2. Бързозатегателен патронник за свредло

3. Превключвател за посоката на въртене

9. Магнитен винтов държач

10. Превключвател 1 скорост – 2 скорост

11. Индикация за капацитета на акумулатора

12. Превключвател индикация за капацитета

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Оригинално упътване за употреба

Указания за техника на безопасност

3. Употреба по предназначение

Акумулаторният ударен винтоверт е подходящ за завинтване и отвинтване на винтове, както и за пробиване в дърво, метал и пластмаса. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

Шум и вибрация Стойностите за шум и вибрация са получени съгласно EN 60745.

............................................3 dB Носете защита за слуха. Влиянието на шума може да причини загуба

Общите стойности на трептения (векторна сума на трите посоки) получени съгласно EN

Пробиване в метал Стойност на емисия на трептения

Безударно затягане Стойност на емисия на трептения

Посочената стойност на излъчвани вибрации е измерена по нормиран контролен метод и в зависимост от начина, по който се използва електрическият инструмент, може да се променя, а в изключителни случаи може да превишава посочената стойност. Посочената стойност на излъчвани вибрации може да се използва за сравнение на един електрически инструмент с друг. Посочената стойност на излъчвани вибрации може да все използва също за начална оценка на отрицателно влияние. Ограничете образуването на шум и вибрацията до минимум!

Използвайте само безупречно функциониращи уреди.

Поддържайте и почиствайте уреда

Носете уреда при необходимост за

Изключвайте уреда, ако не се използва.

Остатъчни рискове Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатъчни рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически инструмент:

1. Увреждане на белите дробове, ако не се

носи подходяща защитна маска против

2. Увреждане на слуха, ако не

3. Увреждания на здравето, резултиращи от

вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва. Anl_A_AS_14_4_Li_SPK7.indb 108Anl_A_AS_14_4_Li_SPK7.indb 108 28.10.2016 08:55:3628.10.2016 08:55:36BG

Преди пускането в експлоатация на Вашия акумулаторен винтоверт задължително прочетете тези указания:

1. Зареждайте акумулатора само с

доставеното зарядно устройство.

2. Използвайте само остри винтоверти,

както и безупречни и подходящи битове за винтоверт.

3. При пробиване и завинтване в стени и

зидове проверявайте същите за скрити токо-, газо- и водопроводи.

1. Издърпайте акумулатора (5) от

ръкохватката (фиг. 2), едновременно с това натиснете бутона за блокировка (8) на акумулатора (5).

2. Сравнете, дали посоченото върху

табелката мрежово линейно напрежение съвпада с наличното мрежово линейно напрежение. Поставете мрежовия щепсел на зарядното устройство (6) в контакта.

3. Свържете зарядния кабел (a) с зарядния

4. Светят двете светодиодни светлини.

Преместете заряден адаптер (7) към акумулатор (5). Угасва зелената светодиодна светлина. Това сигнализира, че акумулаторът се зарежда. Щом процесът на зареждане приключи след близо 3 - 5 часа, светват отново двете светодиодни светлини. Акумулаторът може да се загрее малко по време на процеса на зареждане, но това е

Ако зареждането на акумулатора не е възможно, моля, проверете

дали в контакта е налице мрежовото линейно напрежение

дали е налице безупречен контакт в контактите за зареждане на зарядното устройство. Ако зареждането на акумулатора все още не е възможно, то Ви молим да изпратите

зарядното устройство

и акумулатора в нашата сервизна служба. В интерес на един дълъг срок на експлоатация на акумулатора следва да се погрижете за своевременното повторно зареждане на акумулатора. Това във всеки случай е необходимо, ако установите, че мощността на акумулаторния винтоверт

6.2 Настройка на въртящ момент

(изобр. 4/поз. 1) Акумулаторният винтоверт е оборудван с механична настройка за въртящ момент. Въртящият момент за определена големина на винта се настройва в регулиращия пръстен (1). Въртящият момент зависи от няколко

от вида и твърдостта на материала за

от вида и дължината на използваните

от изискванията, които се поставят по отношение на винтовото съединение. Достигането на въртящия момент се сигнализира посредством прозвучаващо изключване на съединителя. Внимание! Настройвайте регулиращия пръстен за въртящ момент само в състояние на покой на уреда.

6.3 Пробиване (изобр. 4/поз. 1)

За пробиването поставете регулиращия пръстен за въртящ момент на последната степен „Свредло”. В степен пробиване плъзгащият съединител се намира извън експлоатация. При пробиването е наличен максималният въртящ момент. Anl_A_AS_14_4_Li_SPK7.indb 109Anl_A_AS_14_4_Li_SPK7.indb 109 28.10.2016 08:55:3628.10.2016 08:55:36BG

6.4 Превключвател за посоката на въртене

(изобр. 5/поз. 3) С помощта на шибърния превключвател над вкл/изключвателя можете да настройвате посоката на въртене на акумулаторния винтоверт и да обезопасите акумулаторния винтоверт срещу неволно включване. Можете да избирате между ляв и десен ход. За да се избегне повреда на предавката, посоката на въртене трябва да се превключва само в състояние на покой. Ако шибърният превключвател се намира в средно положение, то вкл/изключвателят е блокиран.

6.5 Вкл/изключвател (изобр. 5/поз. 4)

С помощта на вкл/изключвателя можете безстепенно да управлявате оборотите. Колкото повече натискате превключвателя, толкова по-големи са оборотите на акумулаторния винтоверт.

6.6 Смяна на инструмент (фигура 6)

Внимание! При всякакви работи (напр. смяна на инструмент; поддръжка и. т. н.) по акумулаторния винтоверт поставяйте превключвателя за посоката на въртене (3) в средно положение.

Акумулаторният винтоверт е снабден с бързозатягащ патронник за свредло (2) с автоматично фиксиране на вретеното.

Отворът на патронника за свредло (а) трябва да е достатъчно голям, за да поеме инструмента (свредло респ. бит на винтоверт).

Изберете подходящия инструмент. Прибутайте инструмента доколкото е възможно в отвора на патронника за свредло (а).

Завъртете здраво патронника за свредло (2) и проверете след това стабилния стоеж на инструмента.

Използвайте най-добре винтове със самоцентриране (напр. торкс, кръстообразно гнездо), които да гарантират безопасната работа. Обърнете внимание на това, използваният бит и винтът да съвпадат по форма и големина. Извършете настройката на въртящия момент съобразно големината

винта, както е описано в ръководството.

6.8 Магнитен винтов държач (фиг. 4/поз. 9)

В магнитния винтов държач могат да се полагат винтове, които по време на работата сте подготвили в готов за ползване вид.

6.9 Превключване скорост 1 - скорост 2

(изобр. 4/поз. 10) Според положението на превключвателя можете да работите с по-високи или по- ниски обороти. За да се избегне повреда на предавката, превключването на скоростите трябва да се комутира само в състояние на

6.10 Индикация за капацитета на

акумулатора (фиг. 2/поз. 11) Натиснете превключвателя за индикация капацитета на акумулатора (12). Индикацията за капацитета на акумулатора (11) Ви сигнализира за състоянието на зареждане на акумулатора с помощта на 3 цветни светодиода. Всички светодиоди светят: Акумулаторът е напълно зареден. Жълтият и червеният светодиод светят: Акумулаторът разполага с достатъчно остатъчен заряд. Червен светодиод: Акумулаторът е празен, заредете акумулатора Anl_A_AS_14_4_Li_SPK7.indb 110Anl_A_AS_14_4_Li_SPK7.indb 110 28.10.2016 08:55:3728.10.2016 08:55:37BG

7. Почистване, поддръжка и

поръчка на резервни части

Преди всички дейности по почистване издърпвайте щепсела.

По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда директно след всяка употреба.

Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

Във вътрешността на уреда няма други части, които изискват поддръжка.

7.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

Номер на необходимата резервна част Актуални цени и информация ще откриете на www.isc-gmbh.info

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

9. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

Само за държави от ЕС Не изхвърляйте електрическите инструменти и акумулаторите при битовите отпадъци! Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост. Старият уред, също така акумулаторите, за целта също така могат да се предоставят в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК
