Zna 0dilnosti	Podrobnosti
Vrsta izdelka	Brez 7ei 0dna izvija 0d
Napetost baterije	14,4 V
Kapaciteta baterije	4 Ah
Vrsta baterije	Li-ion
Hitrost brez obremenitve	0-400 / 0-1400 vrt/min
Maksimalni navor	30 Nm
Vpenjalni nastavek	Samozatezni vpenjalni nastavek 13 mm
Te 7eava	1,5 kg
Priporo 0dena uporaba	Vrtanje v les, kovino in plastiko
Vzdr 7eevanje	Redno 0distite, preverjajte stanje baterije in vpenjalnega nastavka
Varnost	Uporabljajte za 61 0citna o 0dala, ne preobremenjujte baterije
Garancija	2 leti

Pogosto zastavljena vprašanja - AAS 14 4 Li Alpha Tools

Kako napolniti baterijo Alpha Tools AAS 14 4 Li?

Za polnjenje baterije jo vstavite v prilo
7eeni polnilec in priklju
0dite polnilec v elektri
0dno vti
0dnico. Lu
0dka bo pokazala, ko bo baterija popolnoma napolnjena.

Kak
61na je
7eivljenjska doba baterije izvija
0da?

7eivljenjska doba baterije je odvisna od uporabe, vendar ponavadi zdr
7ei med 1 in 2 urama neprekinjene uporabe s popolno napolnjenostjo.

Kako zamenjati svedre na Alpha Tools AAS 14 4 Li?

Za zamenjavo svedra popustite vpenjalni nastavek tako, da ga zavrtite v nasprotni smeri urinega kazalca, odstranite obrabljen sveder, vstavite nov sveder in nato zategnite vpenjalni nastavek tako, da ga zavrtite v smeri urinega kazalca.

Kaj storiti,
0de izvija
0d ne za
0dne delovati?

Preverite, ali je baterija popolnoma napolnjena. Prav tako se prepri
0dajte, da je vpenjalni nastavek pravilno zaklenjen in da je orodje v delovnem na
0dinu.

Kako
0distiti in vzdr
7eevati Alpha Tools AAS 14 4 Li?

Zunanjo stran izvija
0da obri
61ite z mehko in suho krpo. Izogibajte se uporabi agresivnih kemikalij. Redno preverjajte stanje baterije in orodje shranjujte na suhem mestu.

Kak
61ne vrste svedrov lahko uporabljate z Alpha Tools AAS 14 4 Li?

Lahko uporabljate standardne svedre premera od 1 do 13 mm, primerni za materiale, kot so les, kovina in plastika.

Ali ima Alpha Tools AAS 14 4 Li funkcijo udarnega vrtanja?

Ne, Alpha Tools AAS 14 4 Li je standardni izvija
0d brez funkcije udarnega vrtanja.

Kako nastaviti navor izvija
0da?

Navor lahko nastavite z vrtljivim gumbom, ki se nahaja tik nad vpenjalnim nastavkom. Izberite vrednost glede na material, ki ga vrtate.

Ali ima Alpha Tools AAS 14 4 Li garancijo?

Da, Alpha Tools AAS 14 4 Li ima ponavadi 2-letno garancijo. Prosimo, preverite posebne pogoje v navodilih za uporabo.

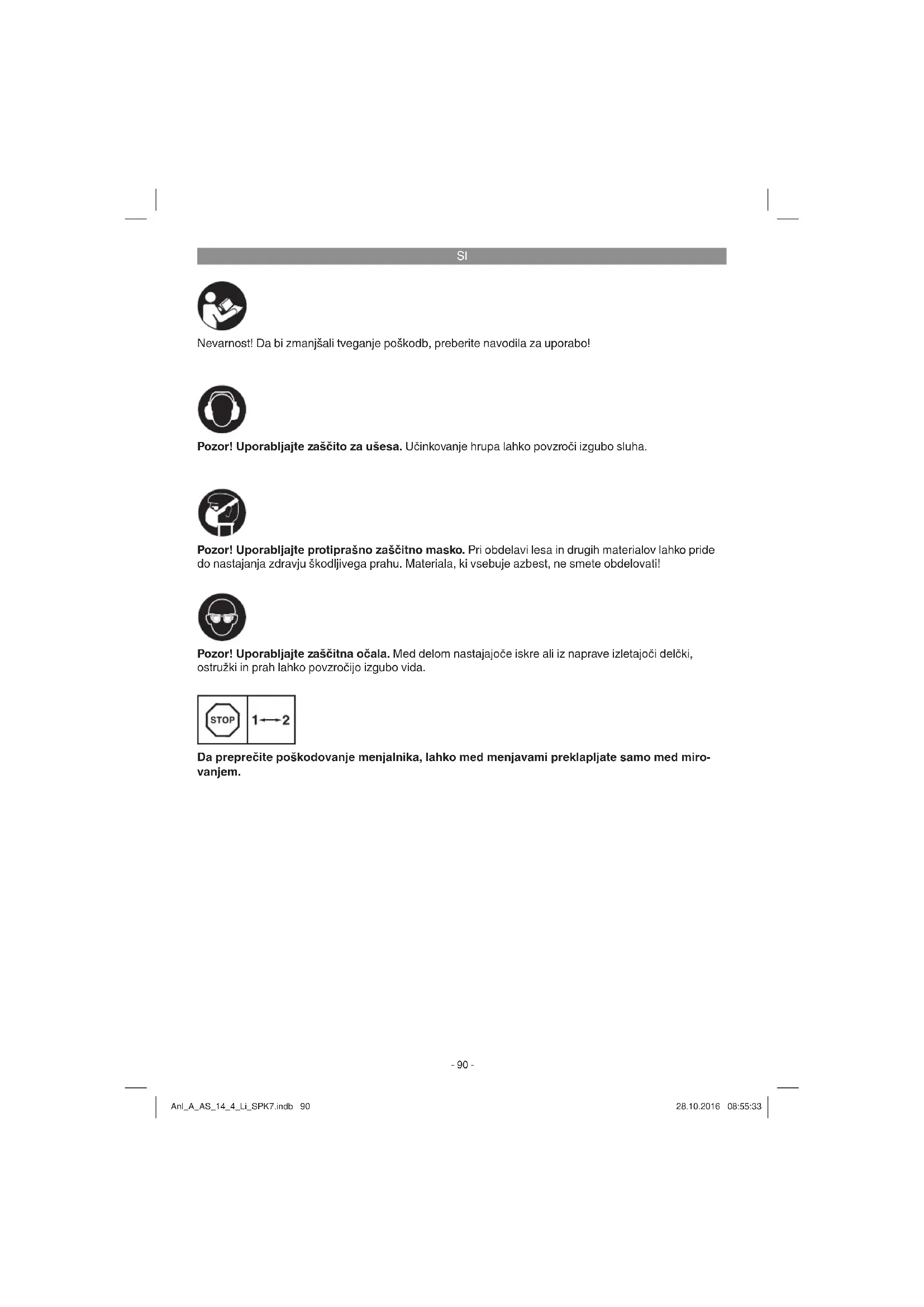

NAVODILA ZA UPORABO AAS 14 4 Li Alpha Tools

Pozor! Uporabljaje zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljale protiprašno zašcitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljate zašcitna očala. Med delom nastajaoče iskre ali iz naprave izletajovi delčki, ostruzki in prah lahko povzroćijo izgubo vida.

Da preprečite poskodovanje menjalnika, lahko med menjavami preklapljate samo med mirovanjem.

SI

Nevarnost!

Pri uporabi naprav je potrebno upostevati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varoustne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varoustne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupostevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoche varnostne napotke lahko prebere- te v prilozeni knjižici!

Nearnost!

Preberite varnostne napotide in navodila.

Neuostoovane varnosthih napotkov in navodil imalho za posledico elektrici udar, pozar in/ali hude poskodbe. Shranite vse varostne napokke in navodila za kasnejso uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Sika 1)

1. Nastavitev vrtilnega momenta (nastavni obroč)
2. Hitra vpenjalna glava
3. Stikalo za nastavitev smeri vrtenja
4. Stikalo za vklop/izklop
5. Baterija
6. Polnilnik
7. Adapter za polnilnik
8. Zaskočna tipka
9. Magnetno drzalo za vijake
10. Preklopno stikalo 1. hitrost - 2. hitrost
11. Prikaz kapacitete akumulatorja
12. Stikalo za prikaz kapacitete akumulatorja

2.2 Obseg dobave

S pomocjo opisanega obsega dobave preverite, ali je articel popoln. Ce deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisi center ali na prodajno mesto, kjer ste napravo kopil, in predložte račun. Upostevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odpritembalaio in previdno vzemite napravoyiz embalaze.
• Odstranite embalazni material in embalazne in transporte varoalne priprave (ce obstajajo).
  Preverite,ce je obseg dobave popoln.
  Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prislo med transportom.
• Po moznosti shranite embalazo do potekar garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastichnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadusitve in zauzitja takšinih delov materiala!

Baterijski vrtalni izvjac
- Akumulator
- Polnilnik
- Adapter za polnilnik
Originalna navodila za uporabo
Varnostinapatki

3. Predpisana namenska uporaba

Baterijsk vrtalni izvijač je primeren za uvijanje in odpušanje vijakov ter za vrtanje v les, kovino in plastiko.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakrsnekoli poskodbe ali skodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upostevate, da naše naprave nisobile konstruirane za namene uporabe v obtrnistvu ali industriji. Ne prevzemamo nobene odgovornosti, Če je bila naprava uporabljana v obtrnistvu ali industriji ter v podobnih dejavnostih.

SI

4. Tehnici podatki

Napetostno napajanje motorja: 14,4 V d. c.
Število obratov v prostem tek: 0-350/0-1150 min
Stopnej navora: 19+1
Desni-levi tek: da
Razpon vpenjalne glave: največ 10 mm
Polnilna napetost baterije: 17 V d. c.
Polnilni tok baterije: 0,33 A
Omrežna napetost polnilnika: 100-240V~50-60Hz
Čas poljenja: maks. 3-5 ur
Tip akumulatorja: Li-lon
Teža: 1,3 kg

Nevarnost!

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 60745.

Nivo zvočnega tlaka L_pA 83,1 dB (A)
Negotovost K_pA 3 dB
Nivo zvočne moči L_WA 94,1 dB (A)
Negotovost K_WA 3 dB

Uporabljaje zašcito za ušesa.

Hrup lahko povzroci izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 60745.

Vrtanje v kovino

Emisija vrednost vibracij a_h≤ 2,5m / s^2 Negotovost K = 1,5m / s^2

Vijacenje brez uradjanja

Emisija vrednost vibracij a_h = 10,77 ~m / s^2 Negotovost K = 1,5 m/s²

Navedena vrednost emisije tresljajev je bila iz-merjena po normiranem postopku in se lahko spreminja in vizjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe elektricnega orodja.

Navedena vrednost emisije tresljajev se lahko uporablja vprimerjavo elektricnega orodja z enam drugim orodjem.
Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno skodovanja.

Omejite hrupnost in vibracije na minimum!

Tudi, ce delate s tem elektricnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledece nevar-nosti v zvezi s konstrukcijo in izvedbo tega elektricnega orodja:

1. Poškodbe pljuč, Če ne uporabljate primerne protiprašne zašcitne maske.
2. Poškodbe sluha, Če ne uporabljate primerne zašcite za ušesa.
3. Zdravstvene tezave, ki so posledica tresljajev rok, ce dlje casa uporabljate napravo ali, ce je ne uporabljate in vzdrujete pravilno.

5. Pred prvim zagonom

Pred zagonom svojega akumulatorskega vrtal- nega izvijača obvezno upoštevajte naslednje napotke:

1. Akumulator polnite samo z dobavljenim polnilnikom.
2. Uporabljaje samo ostre svedre ter brezhibne in primerne vijačne nastavke.
3. Pri vrtanju in vijačenju v stenah in zidovih preverite položaj zakrite elektricne, vodovodne in plinske napeljave.

SI

6. Upravljanje

6.1 Polnjenje akumulatorja (sl. 2-3)

1. Akumulator (5) izvlecite iz rocaja (sika 2), ob tem pritisnite zaskočno tipko (8) akumulatorja (5).
2. Preverite, ce se na tipski podatkovni tablici navedena omreznak Elektrcnapetost skla da z obstojeco elektricno omreznopaketostjo.Vkljucite elektrcnimreznvtika polnilca (6) v vticnico.
3. Povezite kabel polnilca (a) z adapterjem polnilca (7).
4. Obe lučki LED gorita. Potisnite adapter polnilca (7) na akumulator (5). Zelena lučka LED uzasne. To pomeni, da se akumulator polni. Ko je postopek polnjena po priblžno 3 - 5 urah končan, ponovno gorita obe lučki LED. Med postopkom polnjena se lahko akumulator nekoliko segreva, kar pa je normalno.

Če poljinenje baterjskega sklopa ne bi bilo možno, Vas prosimo, da preverite,

• ce je na vticnici omreznapetost,
• Če obstaja brezhibna povezava na kontaktih naprave za polnjenje.

Če poljinje baterjskega sklopa ne bi bilo možno, Vas prosimo, da

polnilnik

Zaradi dolge ziviljeniske dobe baterikskega sklopa morate poskrbeti za pravoacso nponovno polnjenje baterikskega sklopa. To je v vsakem primuru potrebno, cugotovite, da popusca ucinek baterikskega vrtalnega kladiva.

6.2 Nastavitev navora (sl. 4/pos. 1)

Baterijski izvijač je opremljen z mehanskim nastavljanjem vrtilnega momenta.

Navor za doloceno velikost vijaka nastavite na nastavnem obrocu (1). Navor je odvisen od več dejavnikov:

od vrste in trdote obdelovanega materiala,
od vrste in dolzine uporabljanih vijakov,
- od zahev, ki so potrebne za posamezne vijačne spoje.

Ko je dosezen navor, to signalizira sklopka, ki izstopi z glasnim zvokom.

Pozor! Nastavni obroč za navor nastavite le med mirovanjem.

6.3 Vrtanje (sl. 4/pos. 1)

Za vrtanje nastavite nastavni obroč za navor na zadnjo stopnio „vrtalnik". V stopnj vrtanja drsna sklopek ni v uporabi. Pri vrtanju je na voljo maksimalni navor.4

6.4 Stikalo za preklop smeri vrtenja (sl. 5/pos. 3)

Z drsnim stikalom nad stikalom za vklop/izklop lahko nastavite smer vrtenja baterijskega izvija c in baterijski izvijač zavarujete pred nenamernim vklopom. Lahko izbirate med smerjo vretnja v desno ali levo. Da bi preprecili poskodovanje menjaliniškega dela, smete preklapljati smer vrtenja samo v stanju mirovanja naprave. Ko se nahaja drsno stikalo v srednjem položaju, je stika lo za vklop/izklop blokirano.

6.5 Stikalo za vklop/izklop (sl. 5/poz. 4)

S stikalom za vklop/izklop lahko brezstopensko krmilite stevilo vrtljajev. Bolj ko stiskate na stikalo, visje je stevilo vrtljajev baterjskega izvijaça.

6.6 Menjava orodja (sl. 6)

Pozor! Pri vsakem delu na baterijskem izvijačn (npr. menjava orodja; vzdřevanje; itd.) postavite stikalo za smer vrtenja (3) v središné položaj.

Baterijski izvijač je opremljen z hitro vpenjalno glavo (2) s samodejnim aretirnim systemdom vretena.
- Odvijte vpenjalno glavo (2).
- Odprtina hitre vpenjalne glave (a) mora biti dovolj velika, da sprejmte orodje (vrtalnik ali izvijačni nastavek).
- Izberite primerno orodje. Orodje potisnite takodatec v odprtino vpenjalne glave (a), kolikor gre.
Vpenjalno glavo (2) dobro pritegnite, nato pa preverite, ali je orodje dobro vpeto.

6.7 Vijaka

Najbolje je, da uporabljate vijake s samocentri ranjem (npr. Torx, križni utor), kar zagotavlja varno delo. Pazite na to, da se bodo uporabljani nastavki in vijaki skladali po obliki in velikosti. Nastavite navor, kot opisujeo navodila, glede na velikost vijaka.

SI

6.8 Magnetno drzalo za vijake (sl. 4/pol. 9) Na magnetno drzalo za vijake lahko polagate ke, ki jih zeilite imeti med delom pri roki.

6.9 Preklop hitrost 1 -hitrost 2 (sl.4/pos.10) Glede na položaj preklopega stikala lahko delate z višjo ali nizjo hitrost. Da preprečite poskodovanje menjalnika, lahko med menjavami preklapljate samo med mirovanjem.

6.10 Prikaz kapacitete akumulatorja (sl. 2/pos. 11)

Pritisnite na stikalo za prikaz kapacitete akumulatorja (12). Prikaz kapacitete akumulatorja (11) signalizira stanje napoljenosti akumulatorja s 3 barvnimi lučkami LED.

Vse lucke LED so prizgane:

Akumulator je do konca napolnjen.

Rumena in rdeca lucka LED sta prizgani: Akumulator je se zadostno napoljen.

Rdeca lucka LED:

Akumulator je prazen in ga napolnite.

7. Cišcenje, vzdřevanje in narocanje nadomestnih delov

Nearnost!

Pred izvajanem vsakega cistilnegela dela izvlecite elektrichi priključni kabel.

7.1 Cischenje

• Zašitno opremo, zračne reze in ohišje motora vzdřužte kar se le da v stanju brez prisotnosti prahu in umazanje. Napravo obrišite suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
  Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljaje nobenih cistilinih ali razredcilnih sredstve; le-ta lahko poskodujejo plasticne dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v elektrico napravo povečuje tveganje elektriconega udara.

7.2 Vzdřěvanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrrzevati.

7.3 Naročanje nadomestnih delov:

Pri narocanju nadomestnih delov je potrebno na-vesti naslednje navedbe:

Tipnaprave
Art. stevilko naprave
- Ident- stevilko naprave

Stevilka potrebega nadomestega dela Aktualne cene in informacije najdete na spletr strani www.isc-gmbh.info

8. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poskodb med transportom. Ta embalaža je surovi na in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališću, da bo pravilno odstranjena. Če ne poz-nate primernih zbirališć, se pozanimajte pri svoji občinski upravi.

9. Skladiščenje

Napravo in pribor za napravo skladišcite na temnem, suhem in pred mrazom zašcitenem in za otroke nedostopnom mestu. Optimalna skladišcna temperature je med 5 in 30^ . Elektricno orodje shranujte v originalni embalazi.

SI

Samo za dezele EU

Elektricega orodja in akumulatorje ne mecite med gospodinjske odpadke!

Reciklazna alternativa za poziv za vračanje:

Lastnik elektricne naprave je alternativno zavezan, da namesto vracanja sodeluje pri pri strokovno ustreznom recikliranju v primeru predaje lastnine. Staro napravo in akumulatorje se lahko v ta namtenudi prepusti na odvizemn mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanje taksihn odpadkov. To se ne nanaša na starim napravam prilozene deli pribora in opreme brez elektrichnih component.

Ponatis ali kakrsnokoli razmnozevanje dokumentaci je spremljaochih papirjev o proizvodu, tudipozvleckih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridrzana pravica do tehnicih.nih sprememb

SI

Servisneinformacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servinisimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrnimi deli ali oskrba s potrošnimi materiali.

Upostevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Vpenjalna glava, Akumulator
Obrabni material/ obrabni deli* Nastavki/vrtalnik
Manjkajovi deli

• ni nujno, da je v obsegu dobave!

Pri pomanikljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar njabolj natančno opisi te in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?
  Opišite to napacno delovanje.

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrlo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je naveneden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izkljucno porabniku, tj. fizicim osebam, ki tega izdelka ne bodo uporabljale za svjo obr ali druge samostojne dejavnosti. Ti garancijski pogoji urejao dodatne garancijske storitve, ki jih spodaj nadeveni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali za Poklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na napravi, ki je nestala zaradi neupostevanja navodil za montažo ali zaradi nestrokovne instalacije, neupostevanja navodil za uporabo (kot npr. s prikrjucitvijo na napacno omreznopapetost ali vrsto toka), neupostevanja navodil za vzdhrveanje in varnostinih dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdhrevaanja.

3. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi prebremite naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

4. Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevk je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskh zahtevkov po poteku garancijskega obdobja je izkljucen. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavlanje vašega garancijskego zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Prijavite racun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznegā dokazila ali tipske tablice, so izkljucene iz garancijskih storitev, saj jih ni:no uvrstiti. Če je okvara zajeta v nasih garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajce deli v skladu s servinimi informacijami, opisanimi v teh navodilih za uporabo.
