MODE D'EMPLOI AAS 14 4 Li Alpha Tools

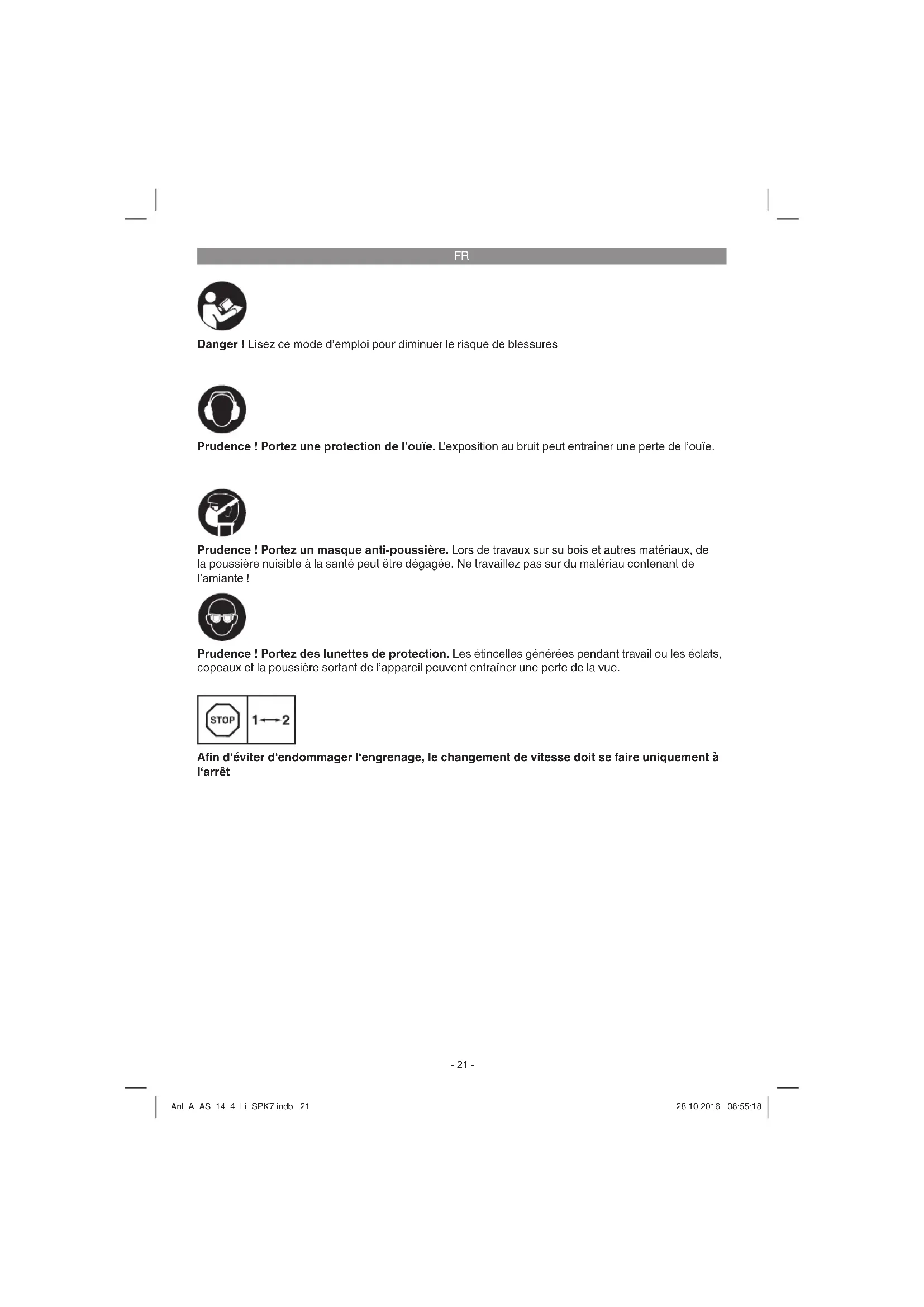

Danger ! Lisez ce mode d’emploi pour diminuer le risque de blessures Prudence ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence ! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Prudence ! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! Afi n d‘éviter d‘endommager l‘engrenage, le changement de vitesse doit se faire uniquement à l‘arrêt Anl_A_AS_14_4_Li_SPK7.indb 21Anl_A_AS_14_4_Li_SPK7.indb 21 28.10.2016 08:55:1828.10.2016 08:55:18FR

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

1. Réglage du couple (bague d‘arrêt)

2. Mandrin à serrage rapide

3. Interrupteur du sens de rotation

4. Interrupteur marche/arrêt

7. Adaptateur de charge

9. Porte-vis à aimant

10. Commutateur inverseur 1. vitesse - 2. vitesse

11. Indicateur de charge de l‘accumulateur

12. Bouton indicateur de charge de

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat vala- ble. Veuillez consulter pour cela le tableau des garanties dans les informations service après- vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Adaptateur de charge

Mode d’emploi d’origine

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation La perceuse sans fi l convient au vissage et dévis- sage de vis, ainsi qu‘au perçage dans le bois, le métal et le plastique. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Anl_A_AS_14_4_Li_SPK7.indb 22Anl_A_AS_14_4_Li_SPK7.indb 22 28.10.2016 08:55:1928.10.2016 08:55:19FR

Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Alimentation en tension du moteur : .....14,4 V d.c. Vitesse de rotation à vide : ... 0-350/0-1150 tr/min Niveaux de couple : ..................................... 19+1 Marche droite-gauche ......................................oui Envergure du mandrin de perceuse . 10 mm max. Tension de charge accumulateur : ..........17 V d.c. Courant de charge accumulateur : ............ 0,33 A Tension réseau du chargeur : 100-240V~50-60Hz Durée de charge : ......................3-5 heures max. Type d‘accu : .............................................. Li-Ion Poids : ........................................................1,3 kg Danger ! Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 60745. Niveau de pression acoustique L

............................................3 dB Niveau de puissance acoustique L

.. 94,1 dB(A) Imprécision K

............................................3 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Perçage dans le métal Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

Visser sans choc Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Prudence ! Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art. Anl_A_AS_14_4_Li_SPK7.indb 23Anl_A_AS_14_4_Li_SPK7.indb 23 28.10.2016 08:55:1928.10.2016 08:55:19FR

5. Avant la mise en service

Avant la mise en service de votre visseuse sans fi l, lisez obligatoirement ces indications :

1. Chargez l‘accumulateur uniquement avec le

2. N‘utilisez que des forets aff utés et des em-

bouts de vissage en parfait état et adaptés.

3. Lorsque vous percez ou vissez dans des

murs intérieurs ou extérieurs, vérifi ez si ceux- ci ne contiennent pas de conduites cachées de courant, de gaz et d‘eau.

6.1 Charge de l’accumulateur (fi g. 2-3)

1. Sortir l‘accumulateur (5) de la poignée (fi -

gure 2), pour ce faire appuyez sur la touche d‘enclenchement (8) de l‘accumulateur (5).

2. Comparez si la tension du secteur indiquée

sur la plaque signalétique correspond à la tension du bloc du serveur disponible. En- fi chez la fi che secteur du chargeur (6) dans la prise.

3. Raccordez le câble de charge (a) à

l’adaptateur de charge (7).

4. Les deux DEL s’allument. Poussez

l’adaptateur de charge (7) sur l’accumulateur (5). La DEL verte s’éteint. Ceci signale que accumulateur est en cours de chargement. Lorsque le processus de chargement est terminé au bout d’env. 3 à 5 heures, les deux DEL s’allument à nouveau. Un léger réchauff ement de l’accumulateur peut avoir lieu pendant le processus de chargement. Ce phénomène est tout à fait normal. S‘il est impossible de charger l‘accumulateur, veuillez contrôler

si la tension réseau est présente au niveau de la prise de courant.

si un contact correct est présent au niveau des contacts de charge du chargeur. Si le chargement de l‘accumulateur reste impos- sible, nous vous prions de bien vouloir renvoyer,

et le bloc accumulateur à notre service après-vente. Dans l‘intérêt d‘une longue durée de fonctionne- ment du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci devient absolument nécessaire lorsque vous constatez que la puissance de la visseuse sans fi l baisse.

6.2 Réglage du couple (fi g. 4/pos. 1)

La visseuse sans fi l est équipée d‘un réglage de couple mécanique. Le couple pour une taille de vis particulière se règle à la bague d‘arrêt (1). Le couple dépend de plusieurs facteurs ;

du type et de la dureté du matériau à travail- ler.

du type et de la longueur de la vis utilisée.

de ce qu‘on attend des raccords vissés. Lorsque l‘accouplement débraye en faisant un bruit de crécelle, c‘est que le couple est atteint. Attention ! Réglez la bague d‘arrêt pour le couple uniquement lorsque l‘appareil est à l‘arrêt.

6.3 Perçage (fi g. 4/pos. 1)

Pour percer, réglez la bague d‘arrêt pour le couple sur le dernier cran « perceuse ». Au cran perceuse, l‘accouplement à glissement est dé- sactivé. Lors du perçage, le couple maximum est disponible.

6.4 Interrupteur du sens de rotation

(fi g. 5/pos. 3) On peut régler le sens de rotation de la visseuse sans fi l à l‘aide de l‘interrupteur à coulisse situé au-dessus de l‘interrupteur marche/arrêt et blo- quer la visseuse contre toute nouvelle remise en marche involontaire. Vous pouvez choisir entre marche à gauche et marche à droite. Afi n d‘éviter d‘endommager l‘engrenage, le sens de rotation doit être uniquement commuté à l‘arrêt. Si l‘interrupteur à coulisse se trouve en position mé- diane, l‘interrupteur marche/arrêt est bloqué.

6.5 Interrupteur marche/arrêt (fi g. 5/pos. 4)

Avec l‘interrupteur marche/arrêt, vous pouvez commander la vitesse de rotation en continu. Plus vous appuyez sur l‘interrupteur, plus la vitesse de rotation de la visseuse sans fi l est élevée. Anl_A_AS_14_4_Li_SPK7.indb 24Anl_A_AS_14_4_Li_SPK7.indb 24 28.10.2016 08:55:1928.10.2016 08:55:19FR

Attention ! Pour tous les travaux (par ex. change- ment d‘outil ; maintenance ; etc.) sur la visseuse sans fi l, positionnez l‘interrupteur de sens de rota- tion (3) sur la position médiane.

La perceuse sans fil est équipée d‘un man- drin à serrage rapide (2) avec un blocage de broche automatique.

Dévissez le mandrin de perceuse (2).

L‘ouverture du mandrin (a) doit être assez grande pour recevoir l‘outil (foret ou embout de vissage).

Choisissez l‘outil approprié. Poussez l‘outil le plus loin possible dans l‘ouverture du mandrin (a).

Serrez le mandrin (2) en le tournant ferme- ment dans le sens des aiguilles d‘une montre et vérifiez ensuite que l‘outil est bien fixé.

Utilisez de préférence des vis avec un centrage autonome (par ex. torx, vis cruciforme) qui ga- rantissent un travail en toute sécurité. Veillez à ce que l‘embout utilisé et la vis correspondent du point de vue de la forme et de la taille. Procédez au réglage du couple en fonction de la taille de la vis, comme décrit dans le mode d‘emploi.

6.8 Porte-vis à aimant (fi gure 4/pos. 9)

Sur le porte-vis à aimant, on peut déposer des vis qui seront ainsi à disposition pendant le travail.

6.9 Commutation vitesse 1 – vitesse 2

(fi g. 4/pos. 10) Selon la position du commutateur inverseur, vous pouvez travailler avec une vitesse de rotation plus ou moins grande. Afi n d‘éviter d‘endommager l‘engrenage, le changement de vitesse doit se faire uniquement à l‘arrêt.

6.10 Indicateur de charge de l‘accumulateur

(fi g. 2/pos. 11) Appuyez sur le bouton indicateur de charge de l‘accumulateur (12). L‘indicateur de char- ge de l‘accumulateur (11) vous indique l‘état d‘autonomie de l‘accumulateur à l‘aide de trois voyants LED colorés. Tous les voyants LED sont allumés : l‘accumulateur est complètement rechargé. Les voyants LED jaune et rouge sont allumés: l‘accumulateur dispose encore d‘un résidu de charge suffi sant. Voyant LED rouge : l‘accumulateur est vide, il faut le recharger.

7. Nettoyage, maintenance et com-

mande de pièces de rechange Danger ! Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info Anl_A_AS_14_4_Li_SPK7.indb 25Anl_A_AS_14_4_Li_SPK7.indb 25 28.10.2016 08:55:1928.10.2016 08:55:19FR

8. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_A_AS_14_4_Li_SPK7.indb 26Anl_A_AS_14_4_Li_SPK7.indb 26 28.10.2016 08:55:2028.10.2016 08:55:20FR

Uniquement pour les pays de l‘Union Européenne Ne jetez pas les outils électriques et les accumulateurs dans les ordures ménagères ! Possibilité de recyclage en alternative à la demande de renvoi : le propriétaire de l‘appareil électrique est tenu, en guise d‘alternative à un renvoi, à contribuer à un recy- clage eff ectué dans les règles de l‘art en cas de cessation de la propriété. L‘ancien appareil, ainsi que les accumulateurs, peut être remis à un point de collecte dans ce but. Cet organisme devra l‘éliminer conformément à la Loi nationale sur le cycle des matières et des déchets. Les accessoires et ressour- ces fournies sans composants électroniques ne sont pas concernés. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_A_AS_14_4_Li_SPK7.indb 27Anl_A_AS_14_4_Li_SPK7.indb 27 28.10.2016 08:55:2028.10.2016 08:55:20FR

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* mandrin de perceuse, accumulateur Matériel de consommation/ pièces de consommation* embouts bit/forets Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_A_AS_14_4_Li_SPK7.indb 28Anl_A_AS_14_4_Li_SPK7.indb 28 28.10.2016 08:55:2028.10.2016 08:55:20FR

Bon de garantie Chère cliente, cher client, Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle- mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres- tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 60 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-

ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_A_AS_14_4_Li_SPK7.indb 29Anl_A_AS_14_4_Li_SPK7.indb 29 28.10.2016 08:55:2028.10.2016 08:55:20IT
