Egenskaper	Detaljer
Produkttyp	Sladdlf6s borrmaskin
Batterispe4nning	14,4 V
Batterikapacitet	4 Ah
Batterityp	Li-ion
Tomge5ngshastighet	0-400 / 0-1400 varv/min
Max vridmoment	30 Nm
Chuck	13 mm snabbspe4nnande chuck
Vikt	1,5 kg
Rekommenderad anve4ndning	Borrning i tre4, metall och plast
Underhe5ll	Rengf6r regelbundet, kontrollera batteri och chuck
Se4kerhet	Anve4nd skyddsglasf6gon, f6verbelasta inte batteriet
Garanti	2 e5r

Vanliga frågor - AAS 14 4 Li Alpha Tools

Hur laddar man batteriet till Alpha Tools AAS 14 4 Li?

Ff6r att ladda batteriet, se4tt i det i den medff6ljande laddaren och anslut laddaren till ett eluttag. Indikatorlampan visar ne4r batteriet e4r fulladdat.

Hur le5ng e4r batteriets livsle4ngd ff6r borrmaskinen?

Batteriets livsle4ngd beror pe5 anve4ndning, men det kan vanligtvis he5lla mellan 1 till 2 timmar kontinuerlig anve4ndning med full laddning.

Hur byter man borr pe5 Alpha Tools AAS 14 4 Li?

Ff6r att byta borr, lossa chucken genom att vrida moturs, ta bort det slitna borret, se4tt i det nya borret och dra sedan aring chucken medurs.

Vad gf6r man om borrmaskinen inte startar?

Kontrollera att batteriet e4r fulladdat. Se ockse5 till att chucken e4r korrekt le5st och att verktyget e4r i driftle4ge.

Hur rengf6r och underhe5ller man Alpha Tools AAS 14 4 Li?

Rengf6r utsidan av borrmaskinen med en mjuk och torr trasa. Undvik att anve4nda starka kemikalier. Kontrollera regelbundet batteriets tillste5nd och ff6rvara verktyget pe5 en torr plats.

Vilken typ av borr kan man anve4nda med Alpha Tools AAS 14 4 Li?

Du kan anve4nda standardborrar med diametrar fre5n 1 till 13 mm, le4mpliga ff6r material som tre4, metall och plast.

Har Alpha Tools AAS 14 4 Li en slagfunktion?

Nej, Alpha Tools AAS 14 4 Li e4r en standardborrmaskin utan slagfunktion.

Hur justerar man vridmomentet pe5 borrmaskinen?

Vridmomentet kan justeras med ratten precis ovanff6r chucken. Ve4lj ett ve4rde beroende pe5 materialet du borrar i.

Finns det garanti ff6r Alpha Tools AAS 14 4 Li?

Ja, Alpha Tools AAS 14 4 Li omfattas vanligtvis av en 2-e5rs garanti. Kontrollera de specifika villkoren i bruksanvisningen.

BRUKSANVISNING AAS 14 4 Li Alpha Tools

Trekk alltid ut nettpluggen när det skal utfores rengjoringsarbeider.

7.1 Rengjoring

Hold sikkerhetsinnretningene,ventilasjonsap-ningene og motorhuset s fi for stov og smuss som mulig.Gni maskinen ren med en ren klut,eller blas den ren med trykkuft med lav'trykk.
Vi anbefaler a rengjore maskinen omgaende etter bruk.
- Rengjör maskinen med jevne mellommrom med en fuktig klut og litt smoresäpe. Ikkebru krenrgjörings- ellerslnsningsmidler. Disse kan angripe delene av kunststoff pa maskinen. Pass pa at det ikke kankommen vann inn i maskinen.Dersom det trenger vanninn i et elektroverktoy, er det høynet risiko for elektrisk stot.

7.2 Vedlikehold

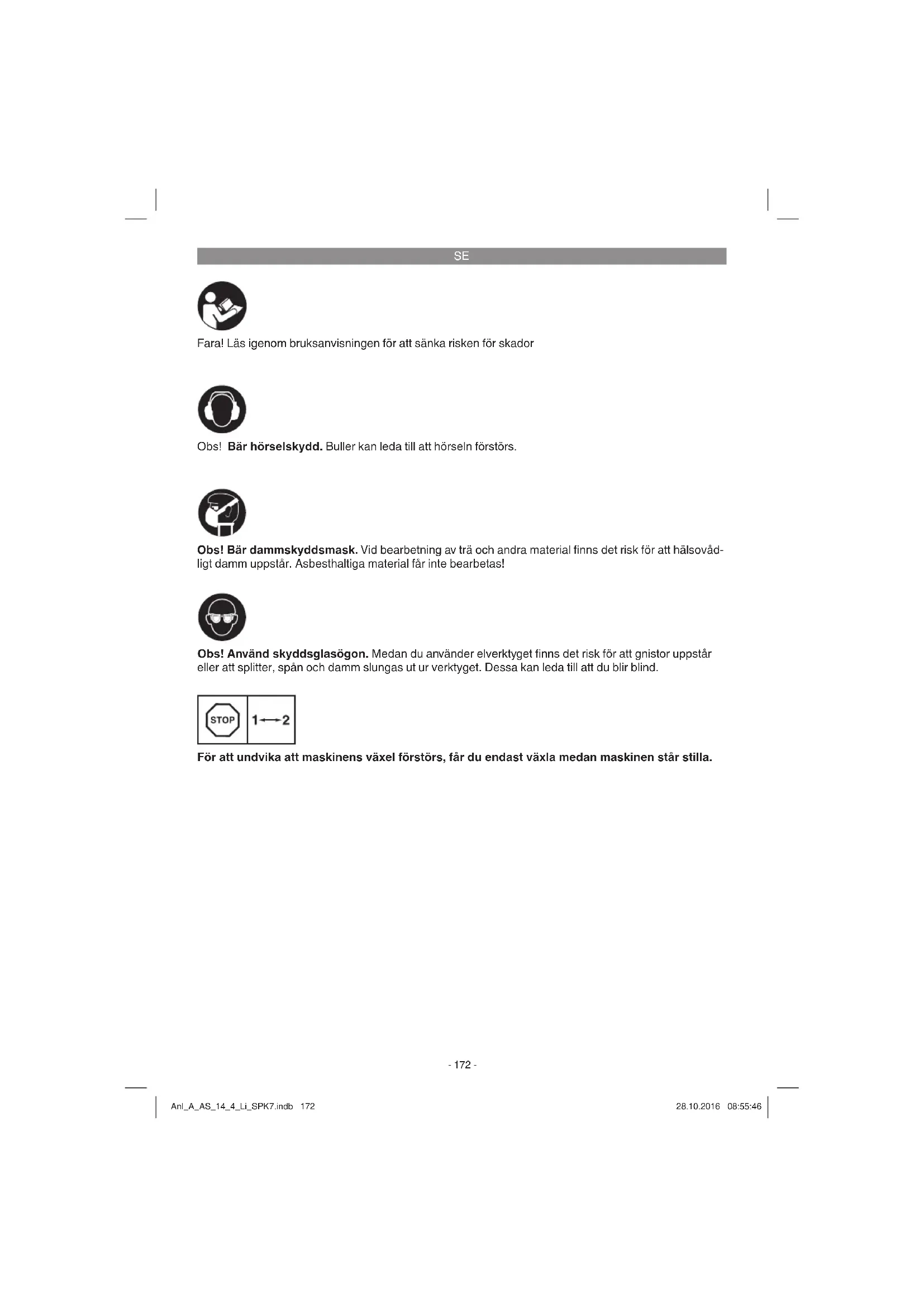

Fara! Läsigenom braksanvisingen for att sanka risken for skador

Obs! Bär hörskyydd. Buller kan leda till att hörsein Förstör.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk for att hälsovåd-ligt damm uppstár. Asbesthaltiga material fär inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk for att gnistor uppSTAR erller att splitter, span och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Foratt undvika att maskinens vexel forstors, far du endast vaxla medan maskinen star stilla.

SE

Fara!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna dnuksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Läs alla sakerhetsanvisningar och instrukti-oner. Forsummelser vid iaktagandet av sakerhetsanvisiningarna och instruktionerna kan fororsaka elstö, brand och/eller svara skador. Forvara alla sakerhetsanvisningar och instruktioner for framtiden.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Installningsring for vridmoment
2. Snabbchuck
3. Omkopplare for rotationsriktning
4. Strömbrytare
5. Batteri
   6.Laddare
6. Laddningsadapter
7. Sparrknapp
8. Magnet-skruvhallare
9. Omkopplare 1:a vaxeln-2:a vaxeln
10. Kapacitetsindikering for batteri
11. Knapp for indikering av batteriets kapacitet

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta Kontakt med vart servicecenter aller butiken dar du köpteprodukten inom fem dagar after att du köpte artikeln. Tänk p att du maste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisingen.

• Oppna forpackningen och ta försiktigt ut pro

dukten ur forpackningen.

• Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om fforhanden).
• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten aller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på forpackningen tills garantitiden har gätt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie ell er smädelar! Risk for att barn sväljer delar och kvävs!

• Batteridriven borrmaskin/skruvdragare
  Batteri
  Laddare
  Laddningsadapter
  Original-bruksanvisning
  Sakerhetsanvisiningar

3. Åndamåsenlig användning

Den batteridrivna bormaskinen/skruvdragaren ar avsedd for att skruva in och lossa skruvar somt for att borra i trä, metall och plast.

Maskinen far endast anvandas till sitt avsedda andamal. Anvandningar som stracker sig utover detta anvandningsomrade ar ej andamalsenliga. For materialskador erler persorskador som resultar av sadan anvanding ansvarar anvandaren/ operatoren sjalv. Tillverkaren patar sig inget ansvar.

Tänk på att varaprodukter endast fär användas till andamälsenigt syfte och inte har konstruerats for yrkesmaggis, hantverkmassig esser industriell användning. Vi ger dārfor ingen garanti om Produkten skan vandas inom yrkesmaggisa, hantverkmassiga esser industriella verksamheter esser vid liknande aktivitet.

SE

4. Tekniska data

Spanningsforsorjning motor 14,4 V DC

Tomgangsvarval. 0-350/0-1150min

Vridmomentsteg 19+1

Höger-/vänstergång...

Spannvidchuck max.10mm

Laddningsspänning batteri 17 V DC

Laddningsström batteri 0,33 A

Natspanning laddare. 100-240V~50-60Hz

Laddningstid max. 3-5 tim.

Battertyp Li-lon

Vikt 1,3 kg

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 60745.

Ljudtrycksinla 83,1 dB(A)

Osakerhet _pA 3 dB

Ljudeff ektnivá 94,1 dB(A)

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktningar) har bestamts enligt EN 60745.

Borning imetal

Vibrationsemissionsvärde a_h≤ 2,5m / s^2

Osakerhet K = 1.5 m/s²

Skruvdragning utan slag

Vibrationsemissionsvärde a_h = 10,77~m / s^2

Osakerhet K = 1,5 m/s²

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverktyget anvands. I undantagsfall kan det faktiska vardet avvika fran det angivna vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora olika elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en Första bedömming av inverkan frän elverktyget.

Begransa uppkomsten av buller och vibration tillett minimum!

Anvandendastintakta maskiner.
- Underhäll och rengör maskinen regelbundet.
Anpassaddt arbetssatt till maskinen.
Overbelasta inte maskinen.
Lämna in maskinen for översyn vid behov.
Slafrnan maskinen om den inte anvands.
Bärhandscar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppsta pa grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi Itermask anvands.
2. Horselskador om inget lampligt horselskydd anynds.
3. Hälsoskador som uppstár av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enigt foreskrift.

5. Innan du anvander maskinen

Läs tvungetigenom dessa anvisningar innan du anvander den batteridrivna skruvdragaren:

1. Ladda batteriet endast med den medfoljande laddaren.
2. Använd endast skarpa borr samt intakra och lampliga bits.
3. Innan du borrar erller skruvar i vaggar och murar maste du kontrollera om dessa innehaller ström-, gas-eller vattenledninger.

SE

6. Anvanda maskinen

6.1 Ladda batteriet (bild 2-3)

1. Tryck in spärrknappen (8) für batteriet (5) och dra sedan ut batteriet ur handtaget (bild 2).
2. Kontrollera att natspanninger som anges pataypeskylten stammer overens med natspanninger i vagguttaget. Anslut laddarens (6) stickkontakt till vagguttaget.
3. Anslut laddningskabeln (a) till laddningsadaptern (7).
4. Bada lysdioder ar tanda. Skjut laddningsadapterna (7) pa batteriet (5). Den grona lysdioden slocknar. Detta indikerar att batteriet laddas. Bada lysdioder tands igen after ca 3-5 timmar nar uppladdningen ar avslutad. Medan batteriet laddas varms det en aning. Detta ar dock normalt.

Om batteriet inte kan laddas upp maste du kon-trolera

att natspanning finns i vagguttaget.
att det finns fullgod kontakt vid laddningskontakterna i laddaren.

Om batteriet fortfarande inte kan laddas maste du skicka in

laddarenoch
batteriet

till v kundtjanstavdelning.

For att batteriets livslängd sca bli sä lang som möjigt maste du alltid ladda batteriet i god tid.

Detta ar alltid nodvändigt om du marker att pres-tandan i den batteridrivna skruvdragaren börjar forsvagas.

6.2 Stalla in vridmomentet (bild 4/pos. 1)

Den batteridrivna skruvdragaren ar utrustad med en mekanisk vridmoments-installing.

Ställ in vridmomentet for en viss skruvstorlek med ställringen (1). Vridmomentet ar beroende av fl erola olika faktorer:

materials typ och hardhet
skruvarnas typ och langd
krav som stalls pa skrufvorbindingen

När vridmomentet har nätts hörskan du hörahr kopplingen slirar.

Obs! Ställringen für vridmomentet fär endast ställas in nar maskinen stär stilla.

6.3 Borrning (bild 4/pos. 1)

Om du vill borra, ställ inställningsringen für vrid momentet på det sista laget „Borr“. I laget „Borr“ ar slirkopplingen ur drift. Därmed har du maximal vridmoment nar du borrar.

6.4 Omkopplare for rotationsriktning (bild 5/pos.3)

Ställ in den batteridrivna skrudragarens rotationsriktning med den skjutbara omkopplaren ovanfor strombrytaren. Denna omkopplare kan du även anecdva for att skydda maskinen mot oavsiktlig inkoppling. Du kan valja mellan vänster- och höggang. For att undvika att maskinens vexel forstör, fär du endast skifta rotationsriktning medan maskinen star stilla. Om omkopplaren star i mellersta laget ar strombrytaren blockerad.

6.5 Strömbrytare (bild 5/pos. 4)

Varvtalet kan styras steglost med strombrytaren. Ju mer strombrytaren trycks in, desto hogre blir varvtalet i den batteridrivna skruvdragaren.

6.6 Byta verktyg (bild 6)

Obs! Inför alla arbeten (texbyte av verktyg, underhalb) pá den batteridrivna skruvdragaren maste du stalla omkopplaren for rotationsriktningen (3) imtlläge.

Den batteridrivna skruvdragaren ar utrustad med en snabbchuck (2) med automatisk spindelsparr.
Vrid chucken (2) sa att den oppnas.
- Oppingen (a) i chucken mäste vara tillräck-ligt stor for verktyget (borr resp. bits).
Väljett passande verktyg. Skjut in verktyget i chuckensoppning (a)så langt som möjligt.
Vrid at chucken (2) hart och kontrollera derefter att verktyget sitter fast.

6.7 Skruvning

Använd helst självcentrerande skruvar (tex torx, krysskruv) som garantar er att säkert arbeitsresulat. Se till att bitsen och skruven stämmer overens i form och storlek. Ställ in vridmomentet entigt beskrivningen med hänsyn till skruvens storlek.

6.8 Magnet-skruvhallare (bild 4/pos. 9)

Du kan placera skruvar pa magnet-skruvhallaren och darmed halla dem i beredskap medan du anvander skruvdragaren.

SE

6.9 Skifta fran 1:a till 2:a vaxeln (bild 4/pos. 10)

Beroende på omkopplarenläge kan du anvanda maskinen med högre eller lagre varvtil. For att undvika att maskinens væxel forstör, fár du endast væxla medan maskinen stär.stilda.

6.10 Kapacitetsindikering for batteriet (bild 2/pos. 11)

Tryck pa knappen (12) for indikering av batteriets kapacitet. Kapacitetsindikeringen (11) visar batteriets laddningsniva med tre kulorta lysdioder.

Samtliga lysdioder ar tanda:

Batteriet ar fulladdat.

Den gula och den röda lysdioden ar tända: Batteriet har tillräcklig restkapacitet.

Röd lysdiod:

Batteriet ar tomt, ladda upp batteriet.

7. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten infor alla rengöringsarben.

7.1 Rengora maskinen

• Hall skyddsanordningarna, ventilationsoppeningarna och motorkapan i sa damm- och smutsfritt skick som mojligt. Torka av maskinen med en ren duk aller blas av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen after varje användningstilfalle.
  Rengör maskinen med jämna mellanrum med en fuktig duk och en aning sapa. Använd inga rengörings-ller losningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vatskor,träger in i maskinens inre. Om vatten,träger in i ett elverktyg hojs risiken fer elektriska slag.

7.2 Underhäll

Imaskinens inre fi nns inga delar som kraver underhall.

7.3 Reservdelsbeställning

Lamna foljande uppgifter vid beställning av reservdeler:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.

Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns paa www.isc-gmbh.info

8. Skrotting och atervinning

Produkten ligger i en forpackning som fungerarsom skydd mot transportskador. Denna forpackning bestar av olica material som kan atervinnas. Lamna in forpackningen till attinsamlingsstalle foratervinning. Produktien och dess tillbehor bestarav olica material som tex metaller och plaster.Defekta producerkfar inte kastas i hushallssoporna.Lamna in produkten til att insamlingsstallei din kommun for professionell avfallshantering.Hor after med din kommun om du inte vet varnarmsta insamlingsstalle fi nns.

9. Förvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Förvara elverktyget i originalforpack-ningen.

SE

Kasta inte elverktyg och batterier i hushaillssoporna.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternativ till returninger ar agaren av elustrustningen skyldig att bidra till andamalsenlig avfalls- hantering for det fall att urustrustningen ska skrotas. Efter att den forbrukade urustrningen somt batterierna har lamnats in till en avfallsstation, kan de omhandertas i enlighet med gallande nationella lagstiftning om atervinning och avfallschantering.Detta galler inte for tilbehorsdter och hjalpmedel utan elektriska componenter vars syfte har varit att komplettera den forbrukade urustrningen.

Eftertryck eller annan duplicering av dokumention och medfoljande underlag forprodukterna, även utdrag,år endast tillatet med uttryckligt tillstand frän iSC GmbH.

Med forbehall for tekniska andringar.

SE

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparation och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Chuck, Batteri
Förbrukningsmaterial/förbrukningsdeler* Bits/borr
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister ell störningar kan du animä delta pà webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivnng av felet som har uppstatt och besvara alltid foljande frägor:

• Fungerade Produkten für stell erler var den defekt from böjar?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer färe defekt)?
• Enligt din ösikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

SE

Garantibevis

Basta kund,

váraprodukter genomgár en strängkvalitetskontroll. Om denna produit mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet,ller vanda dig till butiken dar du köpte produits.Foljande punkter galler for att du ska kunna gora ansprak paga garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte aller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt skara vara ny och harstamma fran nedanstende tillverkare. VI avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas til andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer yrkesmssig anvandning. Ett garantiavtal sluts darrfor ej om Produkten inom garantitiden har anvants inom yrkesmssiga, hantverkmassiga erer industriella verksamheter erer har utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produkten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produiten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produits eller anvandning av ej godkanda insatsverktyg ellter tillbehör), frammande partiklar som har trangt in i produits (tex sand, sten erller damm, transportskador), yttre vall erller yttre paverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till bruksmüssigt, normalt eller for övrit naturligt slitage.

7. Garantitiden uppgar till 60 manader och galler fran datumet närprodukten koptes. Medan garantitiden fortfarande galler sk ansprak pa garanti stallas inom tva vecor after att defekten faststalldes. Det ar inte mojglt att stalla ansprak pa garanti after att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell byts ut, dessutom medfor sadana arbeten inte at en ny garantitid borjar galla for produit erer for ev. reservdeler som har monterats in. Detta galler aven vid hembesok.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.isc-gmbh.info. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktor som sands in utan kopebevis ell utan markskylt tacks inte av vaara garantitjanster eftersom de inte kan identieras. Om defekten i produits tacks av vaara garantitjanster, fär du genast en reparerad ell erny produit av oss.

För slitage- och föbrkningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.

FI

S forklar foljando overnsstammelse en. EU-direktiv och standarder for artikeln
