INSTRUKCJA OBSŁUGI DWC 184500 Li FESTOOL
Oryginalna instrukcja eksploatacji
1 Symbole
Symbol Znaczenie

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wskazówki dot. bezpieczeństwa!

Należy nosić ochronę słuchu!

Należy nosić rękawice ochronne!

Należy stosować ochronę dróg oddechowych!

Należy nosić okulary ochronne!

Nie wyrzucać z odpadami z gospodarstwa domowego.

Zalecenie, wskazówka

Instrukcja postępowania

Napięcie wejściowe i częstotliwość zasilania

Napięcie wyjściowe

Szybkie ładowanie maks.

Dopuszczalny zakres temperatur

Klasa zabezpieczenia II

Czasy ładowania

Pojemność

Cieżar
2 Wskazówki dotyczące bezpieczeństwa
2.1 Ogólne zalecenia bezpieczeństwa

Ostrzeżenie! Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i instrukcje.Nieprzestrzeganie ostrzeżeń i instrukcji
może spowodować porażenie elektryczne, pożar oraz/lub ciężkie obrażenia.
Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.
Używane w zaleceniach bezpieczeństwa pracy pojęcie „Narzędzie elektryczne” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).
2.2 Zalecenia bezpieczeństwa właściwe dla urządzenia
- Podczas wykonywania prac, przy których śruba może zetknąć się z ukrytymi przewodami przewodzącymi prąd, należy chwytać urządzenie wyłącznie za izolowane powierzchnie uchwytów. Po zetknięciu śruby z przewodem przewodzącym napięcie metalowe części urządzenia mogą także znaleźć się pod napięciem i doprowadzić do porażenia prądem.
- Użyć odpowiednich wykrywaczy, aby namierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny. Kontakt narzędzia eksploatacyjnego z przewodem pod napięciem może spowodować pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wybuch. Wdzieranie się w przewód wodny powoduje szkody rzeczowe.




- Należy stosować odpowiednie osobiste wyposażenie zabezpieczające:ochronę słuchu, okulary ochronne, maskę przeciwpytową przy pracach związanych z pyleniem, rękawice ochronne przy pracach z materiałami szorstkimi oraz przy wymianie narzędzia.

OSTROŻNIE! Urządzenie elektryczne może się zablokować i spowodować nagły odrzut!
Natychmiast wyłączyć!
- Trzymaj elektronarzędzie mocno w dłoni. Ustaw prawidłowy moment obrotowy w przypadku śrub. Przygotuj się na wysoki moment reakcji, który powoduje obrót elektronarzędzia i może doprowadzić do zranienia.
- Nie używaj elektronarzędzia w deszczu lub w wilgotnym otoczeniu. Wilgoć w elektronarzędziu może doprowadzić do zwarcia.
- Nie blokować wyłącznika na state!
- Z potączenia zasobnika i wkrętarki akumulatorowej powstaje urządzenie, którego dotyczą przepisy bezpieczeństwa dla wkrętarek akumulatorowych.
2.3 Specyficzne dla urządzenia wskazówki dotyczące bezpieczeństwa w odniesieniu do akumulatora i ładowarki
- Ładowarka ta może być używana przez osoby o ograniczonych zdolnościach fizycznych, senso-
rycznych lub umystowych lub też o ograniczonym doświadczeniu i wiedzy, jeśli są one pod nadzorem, zostały poinstruowane o sposobie bezpiecznego użytkowania urządzenia i rozumieją wynikające w związku z tym zagrożenia. Dzieci nie mogą używać urządzenia ani bawić się nim.
- Nie otwierać akumulatora i ładowarki!
- Chronić ładowarkę przed metalowymi elementami (np. opitkami metali) oraz cieczami!
- Do zasilania elektronarzędzi akumulatorowych nie należy używać zasilaczy lub nieoryginalnych akumulatorów. Nie używać do ładowania akumulatorów nieoryginalnych ładowarek Zastosowanie wyposażenia niedopuszczonego przez producenta może doprowadzić do porażenia prądem elektrycznym oraz/lub ciężkich wypadków.
- Chronić akumulator przed wysoką temperaturą > 50 °C np. również przed długotrwałym promieniowaniem słonecznym oraz ogniem!
- Nigdy nie gasić palących się akumulatorów litowo-jonowych woda! Użyć piasku lub koca gaśniczego.
- Regularnie sprawdzać wtyk oraz kabel aby uniknąć zagrożenia, a w razie uszkodzenia zlecić ich wymianę w autoryzowanym warsztacie serwisowym.
– Gdy ładowarka nie jest używana, wyłączyć wtyczkę przewodu zasilania z gniazda.
2.4 Parametry emisji
Wartości określone na podstawie normy EN 60745 wynoszą w typowym przypadku:
Poziom ciśnienia akustycz- nego L_PA = 78 dB(A)
Poziom mocy akustycznej L_WA = 89 dB(A)
Tolerancja błędu K = 3 dB

Należy nosić ochronę słuchu!
Wartość emisji wibracji a_h (suma wektorowa w trzech kierunkach) oraz nieoznaczoność K ustalone wg normy EN 60745:
DWC 18-2500 a_h=2,8 m/s^2
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
DWC 18-4500 a_h=3.5 m/s^2
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Podane wartości emisji (wibracje, szmery)
– służą do porównania narzędzi,
- nadają się one również do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytkowania.
- odnoszą się do głównych zatosowań tego elektronarzędzia.
Wartości te mogą być wyższe w przypadku innych zastosowań, w przypadku pracy z innym osprzętem oraz w przypadku niewłaściwej konserwacji. Należy uwzględnić czas pracy urządzenia na biegu jatowym oraz czas unieruchomienia!
3 Użycie zgodne z przeznaczeniem
Wkrętarka akumulatorowa do płyt gipsowo-karto-nowych przeznaczona jest do wykonywania następujących prac:
DWC 18-2500
- Płyty gipsowo-pilśniowe do konstrukcji metalowych i drewnianych - Wkręty samowiercące z gwintem nacinającym
- Płyty wiórowe / OSB do konstrukcji drewnianej - Wkręty do płyt drewnianych i wiórowych do ∅ 5 mm
DWC 18-4500
- Płyty gipsowo-kartonowe do profili metalowych (≤ 0,88 mm) - Wkręty samowiercące z gwintem drobnozwojowym
- Płyty gipsowo-kartonowe do profili metalowych (≤ 2,25 mm) - Wkręty samowiercące z końcówką wiercąca
- Płyty gipsowo-kartonowe do konstrukcji drewnianych - Wkręty samowiercące z gwintem grubozwojowym
Ładowarka TCL 3 nadaje się
– do ładowania akumulatorów Festool: BP, BPS i BPC (NiMH, NiCd, Lilon są rozpoznawane automatycznie.)
– tylko do użytku wewnętrznego.
W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik.; dotyczy to również przemysłowej pracy ciągłej.
4 Dane techniczne
| Wkrętarka akumulatorowa do płyt gip-sowo-kartonowych | DWC18-2500 DWC18-4500 | |
| Napięcie silnika 18 V 18 V | ||
| Obroty bez obciążenia* 0 - 2500 min | -1 | 0 - 4500 min^-1 |
| Moment obrotowy (miękki / twardy) 7 / 18 Nm 5 / 14 Nm | ||
| Uchwyt narzędziowy 1/4 '' DIN 3126 / ISO 1173 1/4 '' DIN 3126 / ISO 1173 | ||
| Cieżar (bez akumulatorem) 1,1 kg 1,1 kg | ||
| Cieżar z ogranicznikiem głębokości (bez aku-mulatorem) | 1,2 kg 1,2 kg | |
| Cieżar z zasobnikiem (bez akumulatorem) | 1,5 kg 1,5 kg | |
* Dane o prędkości obrotowej przy całkowicie naładowanym akumulatorze.
i Pozostałe dane techniczne, dotyczące ładowarki i akumulatora, są podane na stronie 6.
5 Elementy urządzenia
[1-1] Magazynek końcówek wkrętakowych (bit)
[1-2] Włącznik/wyłącznik
[1-3] Przełącznik obrotów w prawo/w lewo
[1-4] Przetącznik AUTO/MAN
[1-5] Ogranicznik głębokości
[1-6] Bit
[1-7] Zaizolowane powierzchnie chwytania (obszar zaznaczony na szaro)
[3-1] Wskaźnik diodowy
[3-2] Uchwyt do nawijania kabla
[3a] Mocowanie ładowarki do ściany
Przedstawione lub opisane wyposażenie nie wcho- dzi częściowo w zakres dostawy.
Podane rysunki znajdują się w załączniku instrukcji obsługi.
6 Rozruch
6.1 Uchwyt do nawijania kabla na ładowar-ce[3-2]
![FESTOOL DWC 184500 Li - Uchwyt do nawijania kabla na ładowar-ce[3-2] - 1](/content/2026/02/396736/images/8be067f7333362ce7862aaff9b23c0679b9deb430c7c1691ae49a246be85225c.jpg)
Przed uruchomieniem kabel należy całkowicie odwinąć z wycięcia.
6.2 Wymiana akumulatora
Wktadanie akumulatora [2 A]
Wyjmowanie akumulatora [2 B]
① Akumulator jest w momencie dostawy gotowy do natychmiastowego użytku i można go w każdej chwili naładować.
6.3 Ładowanie akumulatora[3]

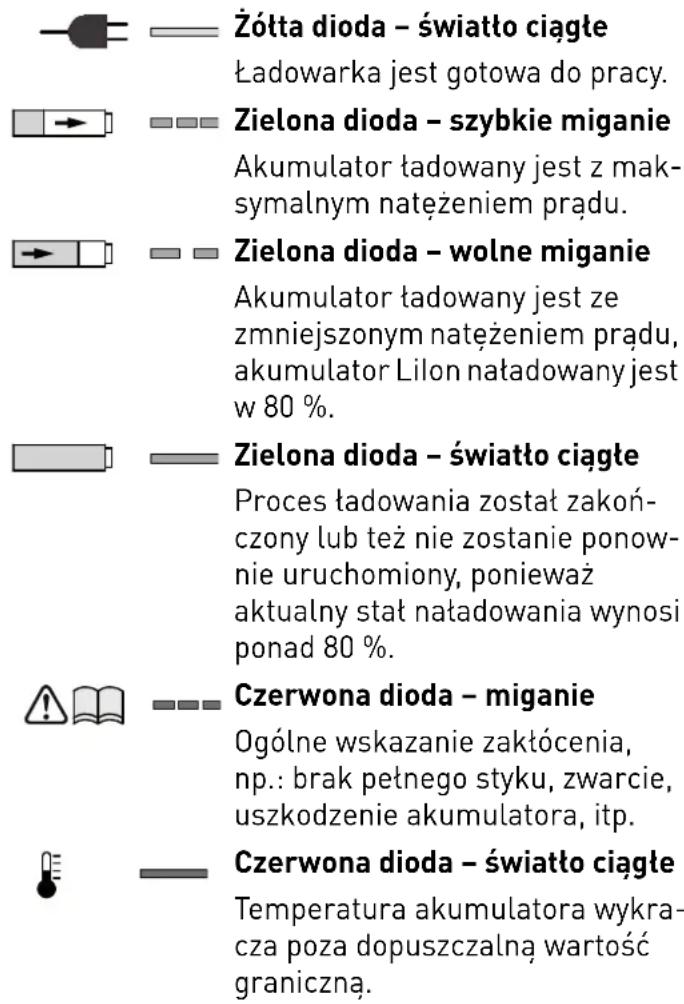

Dioda LED [3-1] ładowarki wskazuje aktualny stan pracy ładowarki.
![FESTOOL DWC 184500 Li - Ładowanie akumulatora[3] - 1](/content/2026/02/396736/images/a472b1d6562906c3b6fc72e41ff34dbbd90cc2422cecafd8c6db034334d8a940.jpg)

OSTROŻNIE
Niebezpieczeństwo zranienia
▶ Wprowadzać ustawienia tylko przy wyłączonym narzędziu elektrycznym!
7.1 Zmiana kierunku obrotów [1-3]
- Przetącznik w lewo = obroty w prawo
- Przełącznik w prawo = obroty w lewo
8 Uchwyt narzędziowy, przystawki

OSTRZEŻENIE
Ryzyko urazu
▶ Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy wyjąć z niej akumulator!
8.1 Uchwyt bitów
Uchwyt bitów umożliwia szybką wymianę bitów.

OSTROŻNIE
Gorące i ostre narzędzia
Niebezpieczeństwo zranienia
▶ Nie używaj tępych lub uszkodzonych narzędzi!
▶ Nosić rękawice ochronne.
Montaż uchwytu bitów
▶ Przełącznik [1-4] ustawić w pozycji MAN.
▶ Uchwyt bitów [4-2] wsunąć do oporu w uchwyt narzędziowy [4-4].
▶ W uchwycie umieścić bit[4-3].
▶ Następnie umieścić na obudowie przekładni ogranicznik głębokości w sposób opisany w punkcie 9.2.
Demontaż uchwytu bitów
Zdjąć ogranicznik głębokości według opisu w punkcie 9.2.
▶ Silnym pociągnięciem wyjąć uchwyt bitów z uchwytu narzędziowego.
8.2 Wymiana bitów
Do wymiany bitów [1-6] można użyć ogranicznika głębokości [1-5].
▶ Ogranicznik głębokości nałożyć na bit (patrz rys. [4b]).
▶ Po zakleszczeniu ogranicznika głębokości na bicie można wyciągnąć bit.
▶ Następnie włożyć nowy bit w uchwyt bitów.
9 Praca za pomocą urządzenia
9.1 Włączanie/wyłączanie [1-2]
① Po naciśnięciu samego włącznika [1-2] nie nastąpi włączenie urządzenia – nie jest to wada urządzenia!
① Po wkręceniu wkrętu na żadana głębokość urządzenie samo się wyłączyć!
Urządzenie można włączyć kilkoma sposobami:
a)
▶ Przełącznikiem [1-3] ustawić prawe obroty narzędzia.
▶ Przełącznik [1-4] ustawić w pozycji MAN.
▶ Aby włączyć urządzenie, należy wcisnąć włącznik [1-2], dociskając jednocześnie bit do wkrętu.
Włącznikiem[1-2] można płynnie regulować obroty.
b)
▶ Przełącznikiem [1-3] ustawić prawe obroty narzędzia.
Przełącznik [1-4] ustawić w pozycji AUTO, urządzenie włączy się po naciśnięciu bitem na wkręt.
Nie jest konieczne wciskanie włącznika [1-2]! Automatycznie ustawione zostaną maksymalne obroty.
c)
▶ Przełącznikiem [1-3] ustawić lewe obroty narzędzia.
▶ Włączyć urządzenie za pomocą włącznik[1-2]. Przełącznik MAN/AUTO[1-4] jest w dowolnej pozycji.
Naciskając na włącznik[1-2] można płynnie regulować obroty.
① Jeżeli urządzenie ustawione jest lewe obroty, wówczas można uruchomić wkrętarkę naciśnięciem na sam włącznik[1-2] – bez dodatkowego nacisku na bit.
① W celu wykręcenia wkrętu nie trzeba demontować ogranicznika głębokości.
9.2 Ogranicznik głębokości
Obracając ogranicznik głębokości można ustawiać głębokość wkręcania – patrz rysuneko[5]. Dokładność nastawy wynosi ok. ± 0,1 mm.
Po obróceniu w lewo wkręt wkręcany jest głębiej.
Po obróceniu w wkręt wkręcany jest na mniej- prawo szą głębokość
Po ustawieniu głębokości należy wkręcić jeden wkręt na próbę i w razie potrzeby skorygować głębokość.
Montaż ogranicznika głębokości
▶ Nałożyć ogranicznik głębokości[4-1] na obudowę przekładni[4-5].
Następnie docisnąć ogranicznik głębokości tak, aby zablokował się w zatrzasku z wyrażnym dźwiękiem.
Demontaż ogranicznika głębokości
Zdjąć ogranicznik głębokości z obudowy przekładni.
9.3 Hak do zawieszenia i uchwyt na pasek
Za pomocą uchwytu na paseł[6-1] wkrętarkę można tymczasowo zamocować na odzieży roboczej – można go zamontować z pomocą śruby[6-2] na urządzeniu po lewej lub prawej stronie, dzięki czemu nadaje się on zarówno dla osób lewo- i praworęcznych – patrz rys.[6].
Wkrętarka posiada hak [7-1], który służy w razie potrzeby do zawieszenia urządzenia. Można go zamontować na urządzeniu po lewej lub prawej stronie za pomocą śruby [7-2] – patrz rys. [7].
9.4 Zasobnik wkrętów
Zasobnik umożliwia pracę ciągłą bez zbędnych przerw.
Wktadanie zasobnika
Najpierw należy zdjąć ogranicznik głębokości [4-1] i uchwyt bitów [4-2] wraz z bitem, w sposób opisany w punkcie 8.
▶ Przełącznik [1-4] ustawić w pozycji MAN.
▶ Długi bit [8-1] wsunąć do oporu w uchwyt narzędziowy [4-4] tak, aby się zablokował.
Następnie umieścić zasobnik na obudowie przekładni. Zasobnik musi zablokować się w za-trzasu z wyraźny dźwiękiem.
Zasobnik można obracać w skokach co 30°.
Zdejmowanie zasobnika
Zdjąć zasobnik z obudowy przekładni silnym po-ciągnięciem.
Ustawianie długości wkrętów
▶ Naciskając na przycisk [9-1] można wsuwać i wysuwać ogranicznik głębokości [9-2], ustawiając w ten sposób żądaną długość wkrętów.
Ustawioną długość wkrętów można odczytać na bokach ogranicznika głębokości[9-3].
Wkładanie taśmy z wkrętami
▶ Taśmę ze wkrętami [10-3] przeciągnąć najpierw przez dolną prowadnicę zasobnika, następnie przez prowadnicę sanek tak, aby wkręt znalazł się w pozycji roboczej.
Lekko ciągnąc za taśmę upewnić się, że taśma jest bezpiecznie zamocowana.
Skontrolować, czy pierwszy wkręt znajduje się w osi wkręcania – patrz rys.[10].
Ustawić wymaganą głębokość wkręcania za pomocą pokrętta [10-1], po obróceniu w prawo wkręty wkręcane są głębiej, po obróceniu w lewo na mniejszą głębokość.
▶ Na wskaźniku wstępnej nastawy [10-2] można odczytać aktualne ustawienie.
Po dokonaniu ustawień wkręcić jeden wkręt na próbę a następnie w razie potrzeby skorygować głębokość za pomocą pokrętła [10-1]. Każda zmiana ustawienia odpowiada przesunięciu ogranicznika o ± 0,1 mm.
① Zalecamy wkręcanie w trybie automatycznym – patrz punkt 9.1 b).
Wyjmowanie taśmy z wkrętami
▶ Wyjmowanie taśmy odbywa się poprzez pociągnięcie jej w górę (rys. [11] ① Wyjmowanie taśmy odbywa się poprzez pociągnięcie jej w górę (rys. [11] ②).
10 Zalecenia dotyczące pracy
- Zasobnik nie może być trzymany w strefie ogranicznika głębokości!
- Każda operacja wkręcania musi zostać przeprowadzona do końca. Przerwanie wkręcenia lub zwolnienie nacisku w trakcie wkręcania może prowadzić do nieprawidłowego funkcjonowania urządzenia.
- Taśmy z wkrętami można wymieniać wyłącznie wówczas, gdy urządzenie jest wyłączone.
- W żadnym wypadku nie wolno używać zasobnika w inny sposób, niż opisany w niniejszej instrukcji obsługi.
- Używać wyłącznie oryginalnych bitów do wkrętów.
- Używać wyłącznie oryginalnych taśm z wkrętami.
- Taśmy z wkrętami należy przechowywać zawsze w oryginalnym opakowaniu.
- Pracować zawsze pod kątem prostym w stosunku do mocowanej płyty.
10.1 Konserwacja zasobnika
Zasobnik w zasadzie nie wymaga żadnej konserwacji. Po długotrwałym użytkowaniu zalecamy jego wyczyszczenie sprężonym powietrzem.
Naktadkę zasobnika można smarować w obszarze prowadnicy sanek – patrz rys.[12b].
Przed przystąpieniem do czyszczenia należy zdemontować zasobnik, w sposób opisany w poprzednich punktach.
Przed przystąpieniem do czyszczenia wyjąć z zasobnika taśmę z wkrętami, w sposób opisany w punkcie 9.4
Zdjąć zasobnik z wkrętarki.
Demontaż sanek
▶ Ogranicznik głębokości[9-2] wcisnąć w obudowę tak, aby przycisk blokujący[12-1] znalazł się na poziomie oznaczenia do demontażu sanek [12-2] – patrz rys. [12a].
▶ Nacisnąć przycisk blokady [12-1], wyciągając jednocześnie sanki z zasobnika – patrz rys. [12b].
▶ Nacisnąć przycisk [9-1], zwalniając jednocześnie ogranicznik głębokości – patrz rys.[12c].
Demontaż dźwigni transportowej
▶ Nacisnąć przycisk [13-1], przesuwając go jednocześnie w kierunku strzałki – patrz rys[13a].
Zwolniony przycisk[13-1] (rys. [13b]) z dźwignią transportową [13-2] i sprężyną [13-3] wyjąć z sanek (rys. [13c]).
Poszczególne części wyczyścić, wadliwe lub zużyte części wymienić i zmontować w odwrotnej kolejności.

Podczas ponownego montażu dźwigni transportowej należy zadbać o prawidłowe osadzenie sprężynki przycisku [13-3] w dźwigni transportowej. Nieprawidłowy montaż może spowodować niesprawność transportu taśm.
10.2 Akustyczne sygnały ostrzegawcze
Akustyczne sygnały ostrzegawcze rozlegają się przy następujących stanach pracy urządzenia po czym następuje wyłączenie urządzenia:

peep — —
Rozładowanie akumulatora lub przeciążenie urządzenia.
- Wymienić akumulator.
- Zmniejszyć obciążenie urządzenia.

peep peep —
Urządzenie jest przegrzane.
- Po ostygnięciu można ponownie uruchomić urządzenie.

peep peep peep
Przegrzanie lub uszkodzenie akumulatora Lilon.
- Sprawdzić funkcjonowanie ostudzonego akumulatora za pomocą tadowarki.
11 Konserwacja i utrzymanie w czy- stości

OSTRZEŻENIE
Niebezpieczeństwo zranienia, porażenie prądem
▶ Przed przystąpieniem do wykonywania jakichkolwiek prac konserwacyjnych i czyszczenia zawsze należy wyjmować z niego akumulator!
Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Obstuga serwisowa i naprawywytącznie u producenta lub w warsztatach autoryzowanych: prosimy wybrać najbliższe miejsce spośród adresów zamieszczonych na stronie: www.festool.com/service

Należy stosować wyłącznie oryginalne części zamienne firmy Festool.Nr zamówienia pod: www.festool.com/service
Przestrzegać poniższych zaleceń:
- Otwory wentylacyjne w elektronarzędziu nie mogą być zakrywane i powinny być utrzymywane w czystości, aby zapewnić chłodzenie.
- Utrzymywać w czystości styki przyłączy elektro-narzędzia, ładowarki oraz akumulatora.
Zalecenia odnośnie akumulatorów
- Przechowywać w suchym, chłodnym miejscu w temperaturze od 5 °C do 25 °C.
– Chronić akumulatory przed wilgocią, woda oraz wysoką temperaturą.
– Roztadowanych akumulatorów nie należy pozostawiać w odłączonej od zasilania ładowarce na dłużej niż ok. jeden miesiąc. Niebezpieczeństwo głębokiego roztadowania! - Jeśli akumulatory Lilon mają być przechowywa-
ne przez dłuższy czas bez użytkowania, należy
natadować je do 40 % pojemności (ok. 15 min tą-
dowania).
– W celu uniknięcia zwarć akumulator należy przechowywać w dostarczonym opakowaniu. - Znacznie krótszy czas pracy po naładowaniu wskazuje na to, że akumulator jest zużyty i musi zostać zastąpiony nowym.
12 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie dodatkowe oraz opakowania należy przeznaczyć do odzysku zgodnie z przepisami o ochronie środowiska. Przestrzegać obowiązujących przepisów krajowych.
Wyłącznie UE: Zgodnie z wytyczną europejską o zużytych urządzeniach elektrycznych i elektronicznych oraz jej adaptacją do prawa krajowego zużyte narzędzia elektryczne muszą być gromadzone osobno i odprowadzane do odzysku surowców wtórnych zgodnego z przepisami o ochronie środowiska.
Zużyte lub uszkodzone akumulatory należy zwracać za pośrednictwem specjalistycznych placówek handlowych, działu obsługi klienta Festool lub publicznych punktów usuwania odpadów (przestrzegać obowiązujących przepisów). W przypadku zwrotu akumulatory muszą być rozładowane. Akumulatory poddawane są wtedy wtórnemu przetworzeniu.
Tylko UE: Zgodnie z dyrektywą europejską dotyczącą baterii i akumulatorów oraz jej adaptacją do prawa krajowego uszkodzone lub zużyte akumulatory/baterie muszą być gromadzone osobno i odprowadzane do odzysku surowców wtórnych zgodnie z przepisami o ochronie środowiska.
Informacje dotyczące rozporządzenia REACH:
www.festool.com/reach
13 Transport
Zawarte w zestawie akumulatory Li-lon podlegają wymogom przepisów o utylizacji substancji niebezpiecznych. Zawarta w akumulatorze Lilon równoważna ilość litu nie przekracza obowiązujących wartości granicznych i została skontrolowana według podręcznika UN ST/SG/AC.10/11/Rev.3 część III, podpunkt 38.3. Z tego względu akumulator Lilon ani jako element pojedynczy, ani zastosowany w danym urządzeniu nie podlega państwowym i międzynarodowym przepisom o materiałach niebezpiecznych. Jednakże przepisy dotyczące materiałów niebezpiecznych mogą mieć znaczenie podczas transportowania wielu akumulatorów. W tym przypadku może zachodzić konieczność spełnienia specjalnych warunków. W przypadku wysytki przez osoby trzecie (np. transport lotniczy lub spedycja) należy przestrzegać specjalnych wymogów, dotyczących opakowania oraz oznakowania. W przypadku przygotowywania wysyłki należy zasięgnąć porady eksperta w zakresie towarów niebezpiecznych. Należy przestrzegać ew. dodatkowych przepisów krajowych.
Przesyłanie akumulatorów jest możliwe tylko przy nieuszkodzonej obudowie. Zakleić otwarte styki i umieścić akumulatory w opakowaniu w sposób uniemożliwiający ich przesuwanie się.
14 Oświadczenie o zgodności z nor- mami UE
| Wkrętarka akumulatorowa do płyt gipsowo-kartonowych | Nr seryjny |
| DWC 18-2500 | 767850 |
| DWC 18-4500 | 767898 |
| Rok oznaczenia CE:2013 | |
Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw, norm lub dokumentów normatywnych.
2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-2, EN 55014-1, EN 55014-2.
| Ładowarka | Nr seryjny |
| TCL 3 | 10002345, 10004911 |
| Rok oznaczenia CE:2013 |
Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw, norm lub dokumentów normatywnych.
2004/108/WE, 2006/95/WE, 2011/65/UE, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.
Festool GmbH
Wertstr. 20, D-73240 Wendlingen
ppa. Dr. Johann Stainel
Kierownik Działu Badań, Rozwoju i Dokumentacji Technicznej
2014-11-06
