INSTRUKCJA OBSŁUGI K2601 VELLEMAN

Czytając tekst proszę zwrócić uwagę narysunkiumieszczone na obu rozkładanych kartkach na początkutego zeszytu.

- jako vysavač suchých nečistot i vody

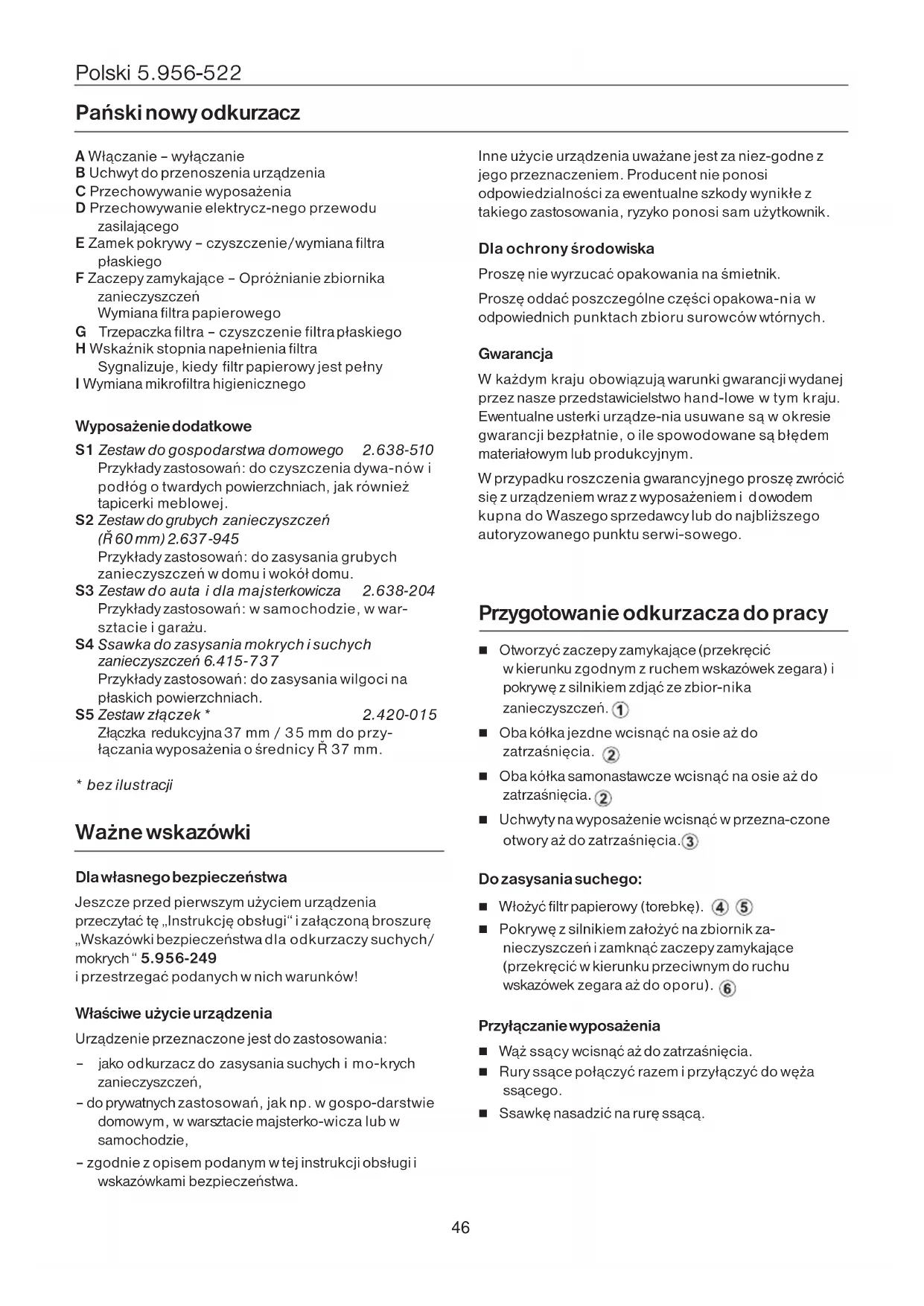

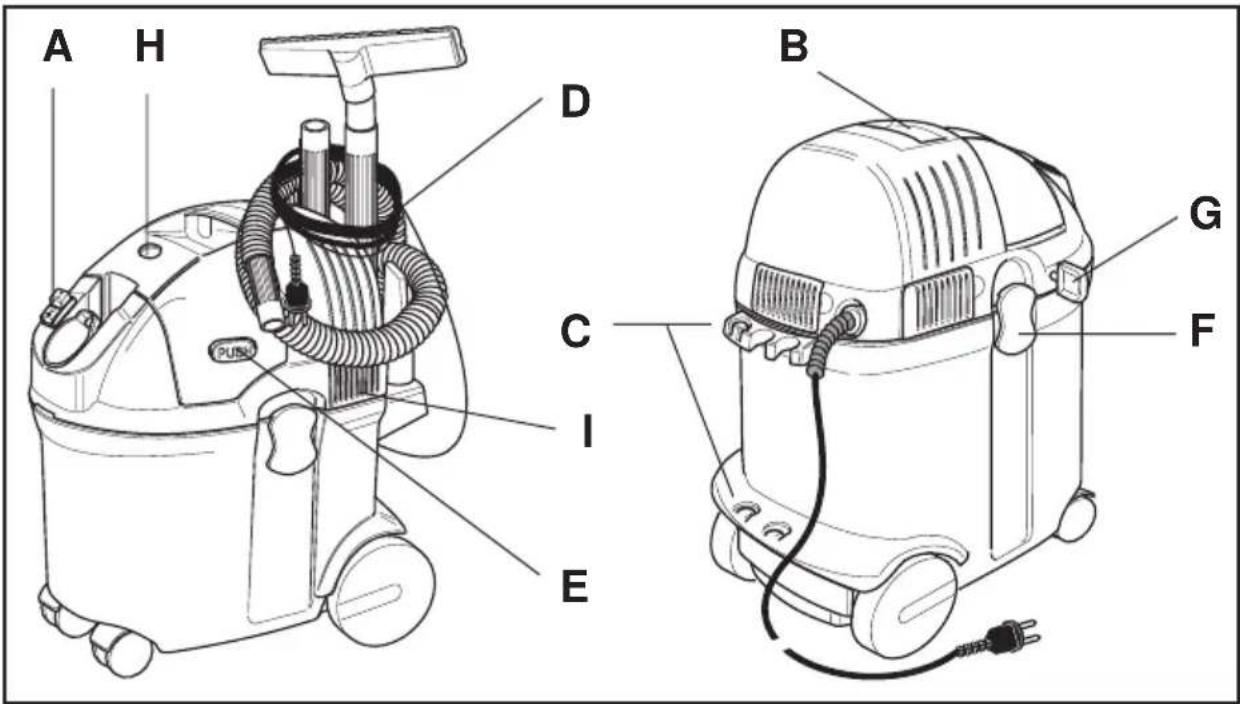

Pański nowy odkurzacz

A Włączanie - wyłączanie
B Uchwyt do przenoszenia urządzenia
C Przechowywanie wyposażenia
D Przechowywanie elektrycz-nego przewodu zasilającego
E Zamek pokrywy – czyszczenie/wymiana filtra płaskiego
F Zaczepy zamykające – Opróżnianie zbiornika zanieczyszczeń Wymiana filtra papierowego
G Trzepaczka filtra - czyszczenie filtrapłaskiego
H Wskaźnik stopnia napełnienia filtra Sygnalizuje, kiedy filtr papierowy jest pełny
I Wymiana mikrofiltra higienicznego

Wyposażenie dodatkowe

S1 Zestaw do gospodarstwa domowego 2.638-510
Przykłady zastosowań: do czyszczenia dywa-nów i podłóg o twardych powierzchniach, jak również tapicerki meblowej.
S2 Zestaw do grubych zanieczyszczeń (R 60 mm) 2.637-945
Przykłady zastosowań: do zasysania grubych zanieczyszczeń w domu i wokół domu.
S3 Zestaw do auta i dla majsterkowicza 2.638-204
Przykłady zastosowań: w samochodzie, w war- sztacie i garażu.
S4 Ssawka do zasysania mokrych i suchych zanieczyszczeń 6.415-737
Przykłady zastosowań: do zasysania wilgoci na płaskich powierzchniach.
S5 Zestaw złączek * 2.420-015
Złączka redukcyjna 37 mm / 35 mm do przy- łączania wyposażenia o średnicy R 37 mm.

* bez ilustracji

Ważne wskazówki

Dla własnego bezpieczeństwa

Jeszcze przed pierwszym użyciem urządzenia przeczytać tę „Instrukcję obsługi“ i załączoną broszurę „Wskazówki bezpieczeństwa dla odkurzaczy suchych/mokrych“ 5.956-249

i przestrzegać podanych w nich warunków!

Właściwe użycie urządzenia

Urządzenie przeznaczone jest do zastosowania:

• jako odkurzacz do zasysania suchych i mo-krych zanieczyszczeń,
• do prywatnych zastosowań, jak np. w gospo-darstwie domowym, w warsztacie majsterko-wicza lub w samochodzie,
• zgodnie z opisem podanym w tej instrukcji obsługi i wskazówkami bezpieczeństwa.

Inne użycie urządzenia uważane jest za niez-godne z jego przeznaczeniem. Producent nie ponosi odpowiedzialności za ewentualne szkody wynikłe z takiego zastosowania, ryzyko ponosi sam użytkownik.

Dla ochrony środowiska

Proszę nie wyrzucać opakowania na śmietnik.

Proszę oddać poszczególne części opakowa-nia w odpowiednich punktach zbioru surowców wtórnych.

Gwarancja

W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo hand-lowe w tym kraju. Ewentualne usterki urządze-nia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym.

W przypadku roszczenia gwarancyjnego proszę zwrócić się z urządzeniem wraz z wyposażeniem i dowodem kupna do Waszego sprzedawcy lub do najbliższego autoryzowanego punktu serwi-sowego.

Przygotowanie odkurzacza do pracy

■ Otworzyć zaczepy zamykające (przekręcić w kierunku zgodnym z ruchem wskazówek zegara) i pokrywę z silnikiem zdjąć ze zbior-nika zanieczyszczeń. ①
Oba kółka jezdne wcisnąć na osie aż do zatrzaśnięcia. ②
■ Oba kółka samonastawcze wcisnąć na osie aż do zatrzaśnięcia. ②
■ Uchwyty na wyposażenie wcisnąć w przezna-czone otwory aż do zatrzaśnięcia.③

Do zasysania suchego:

■ Włożyć filtr papierowy (torebkę). ④ ⑤
■ Pokrywę z silnikiem założyć na zbiornik zanieczyszczeń i zamknąć zaczepy zamykające (przekręcić w kierunku przeciwnym do ruchu wskazówek zegara aż do oporu). ⑥

Przyłączanie wyposażenia

■ Wąż ssący wcisnąć aż do zatrzaśnięcia.
■ Rury ssące połączyć razem i przyłączyć do węża ssącego.
■ Ssawkę nasadzić na rurę ssąca.

Użycie dokurzacza

Rozpoczęcie pracy

■ Sprawdzić, czy filtr papierowy lub zbiornik zanieczyszczeń nie są pełne.
■ Wtyczkę urządzenia włożyć do gniazdka sieciowego.
■ Nacisnąć przycisk włączanie/wyłączanie.

Zakończenie pracy

■ Nacisnąć przycisk włączanie/wyłączanie.
■ Wtyczkę urządzenia wyciągnąć z gniazdka sieciowego.
■ W razie potrzeby wymienić filtr papierowy, albo opróżnić zbiornik zanieczyszczeń.

Przykłady zastosowań

Zasysania suche

Drobne, suche zanieczyszczenia zasysać naj-lepiej z założonym filtrem papierowym.

Wskazówka: Grube lub ostre przedmiotym mogą uszkodzić filtr papierowy.

Grube, suche zanieczyszczenia można zasysać również bez filtra papierowego.

Jeśli filtr papierowy jest pełny, wskaźnik napełnienia jest czerwony. ⑫

Zasysanie mokre

Zasadniczo nie stosuje się filtra papierowego.

■ Opróżnić zbiornik zanieczyszczeń, aby nie mógł tworzyć się szlam.
Jeśli zbiornik zanieczyszczeń jest pełny, odkurzacz wyłącza się automatycznie.
■ Nacisnąć przycisk włączanie/wyłączanie, opróżnić zbiornik zanieczyszczeń.

Czynności, które należy wykonywać regularnie

Opróżnianie zbiornikazanieczyszczeń

■ Przy substancjach stałych: najpóźniej, gdy zbiornik jest pełny.
■ Przy cieczach: najpóźniej, gdy odkurzacz wyłączy się automatycznie.

Wskazówka: Jeśli odkurzacz wyłączy się automatycznie, proszę nastawić wyłącznik urządzenia w pozycji „0“, gdyż w przeciwnym przypadku, silnik ssący urządzenia włączy się po otwarciu odkurzacza.

■ Otworzyć zaczepy zamykające (przekręcić w kierunku zgodnym z ruchem wskazówek zegara) i pokrywę z silnikiem zdjąć ze zbiornika zanieczyszczeń. ①
■ Zbiornik zanieczyszczeń opróżnić, w razie potrzeby wymyć i wysuszyć.

■ Pokrywę z silnikiem założyć na zbiornik zanieczyszczeń i zamknąć zaczepy zamykające (przekręcić w kierunku przeciwnym do ruchu wskazówek zegara aż do oporu). ⑥

Wymiana filtra papierowego

(numer do zamówienia 6.904-143)

■ Okurzacz wyłączyć.
■ Otworzyć zaczepy zamykające (przekręcić w kierunku zgodnym z ruchem wskazówek zegara) i pokrywę z silnikiem zdjąć ze zbiornika zanieczyszczeń. ①
■ Filtr papierowy wyjąć i zamknąć. ⑦
■ Włożyć nowy filtr papierowy. ④ ⑤
■ Pokrywę z silnikiem założyć na zbiornik zanieczyszczeń i zamknąć zaczepy zamykające (przekręcić w kierunku przeciwnym do ruchu wskazówek zegara aż do oporu). ⑥

Wymiana mikrofiltra higienicznego

(numer do zamówienia 6.904-143)

Mikrofiltr higieniczny należy wymienić po każdej piątej wymianie filtra papierowego.

n Ostone mikrofiltra przesunac do tyłu.
n Nowy mikrofiltr higieniczny zawiesić w osłonie i razem założyć. 13

Czyszczenie filtra płaskiego

Od czasu do czasu (zależnie od stopnia zabrud-zenia) należy:

■ Wyłączyć odkurzacz.
n Dźwignię trzepaczki pociągnąć kilkakrotnie. ⑭
■ Nacisnąć przycisk i otworzyć komorę filtra. ⑧
■ Filtr płaski wyjąć i otrzepać, ⑨ ⑩ albo
■ jeśli brud trzyma się mocno, filtr płaski wymyć pod bieżącą wodą i pozostawić do wyschnięcia, ⑩ albo
■ przy zatwardziałych zabrudzeniach filtr płaski wymienić na nowy.

Sprawdzanie/wymianafiltra płaskiego

(numer do zamówienia 6.414-498)

Filtr płaski sprawdzać regularnie, czy nie jest uszkodzony. Jeśli filtr płaski jest uszkodzony, należy go natychmiast wymienić, przeciwnym przypadku można spowodować uszkodzenie silnika.

■ Odkurzacz wyłączyć.
■ Nacisnąć przycisk i otworzyć komorę filtra. ⑧
■ Filtr płaski wymienić i zamknąć komorę filtra. ⑨

Sprawdzanie i czyszczenie wyposażenia

■ Ssawki, wąż ssący i rurę ssącą sprawdzać, czy nie są zapchane, w razie potrzeby wymyć wodą.

Przechowywanie odkurzacza

■ Odkurzacz wyłączyć.

Jeśli zasysano zanieczyszczenia mokre, należy:

■ Zbiornik zanieczyszczeń opróżnić i w razie potrzeby wymyć.

Jeśli zasysano lepkie ciecze, należy:

■ Wyposażenie wymyć.

■ Po wymyciu zawiesić wyposażenie w uchwy-tach na odkurzaczu. ⑪

■ Elektryczny przewód zasilający zwinąć i ułożyć wokół wyposażenia.

Schemat ideowypołączeń elektrycznych ⑮

M1 Turbina ssaca

S1 Wyłącznik turbiny

S2 Mikrowyłącznik

X1 Wtyczka

C1 Kondensator przeciwdziałający zakłóceniom fal radiowych

Sami usuwamy drobne zakłócenia

Dane techniczne

Przyłącze sieciowe 230 V

1\~50/60 Hz

Prąd pobierany 5 A

Bezpiecznik sieciowy 10 A

Moc (turbiny ssącej) P

D ^maks

1400 Watt

P _nom

1200 Watt

Natężenie przepływu powietrza 74 l/s

Podciśnienie 175 mbar

Pojemność zbiornika 18 l

Maksymalna objętość

zasysanej wody 11 l

Długość

370 mm

Szerokość

290 mm

Wysokość

470 mm

Masa ok.

6 kg

Przyłącze wyposażenia ∅

35 mm

+ 60 mm

Poziom ciśnienia akustycznego

72 dB(A)

Klasa ochrony

||

Przewód elektryczny

zasilający

typ H 05 VV - F 2x1

Długość przewodu

[Non-Text]

elektrycznego

5 m

Numer do zamówienia EURO

6.959-243

Zak ócenie	Przyczyna	Usuni cie
Odkurzacz nie w cza si .	Brak napi cia elektrycznego.	Sprawdzi bezpiecznik, przewód elektryczny, wtyczk i gniazdko, i w razie potrzeby zleci wymian elektrykowi specjali cie.
Odkurzacz wy cza si .	Podczas zasysania mokrego: za wysoki poziom wody w zbiorniku, odkurzacz wy cza si automatycznie.	Nacisn przycisk w czanie/wy czanie, zbiornik opró ni .
Si a ssania powoli spada.	Zatkany filtr papierowy, filtr p aski, ssawka, w ss cy lub rura ss ca; wska nik nape nienia wskazuje „czerwony“. Filtr papierowy lub zbiornik zanieczyszcze jest pe ny. Brak filtra p askiego lub jest nieprawid owo za o ony.	Sprawdzi i w razie potrzeby wyczy ci . Wymieni filtr papierowy lub opró ni zbiornik zanieczyszcze . Filtr p aski za o y prawid owo.
Kurz wydostaje si poczas zasysania	W ss cy przy czony jest nieprawid owo. Brak filtra p askiego, albo jest nieprawid owo za o ony lub uszkodzony.	W ss cy przy czy prawid owo. Filtr p aski za o y prawid owo lub wymieni .
Podczas zasysania mokrego: woda wydostaje si na zewn trz.	Pywak jest zablokowany. Wy cznik pywakowy jest uszkodzony.	Zleci sprawdzenie w punkcie serwisowym.
Je li za pomoc wy ej opisanych czynno ci nie da si usun wyst puj cych zakóce , prosz zwróci si do punktu serwisowego firmy Kärcher, tam uzyskacie Pa stwo dalsz pomoc.
