BRUKSANVISNING K2601 VELLEMAN

Vennligst se bildene på de to utbrettbare sidene i begynnelsen av denne bruksanvisning når du leser teksten.

Svenska

Bruksanvisning

sid 31

Eksempler på anvendelse: Til opsugning af groft snavs i og rundt om huset.

S4 Mundstykke til våd- og tørsugning 6.415-737

- som våd- og tørsuger

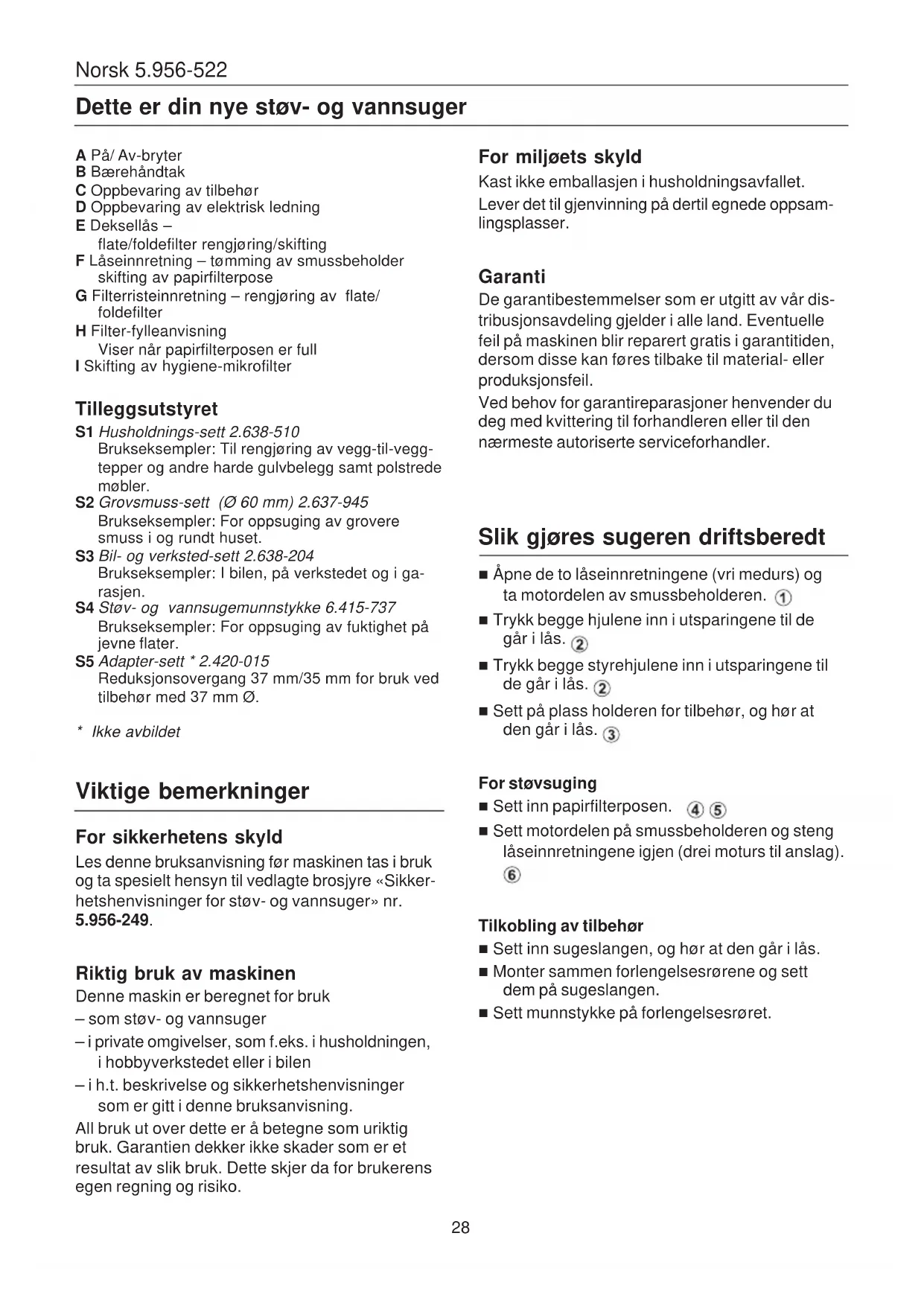

Dette er din nye støv- og vannsuger

A På/ Av-bryter

B Bærehåndtak

C Oppbevaring av tilbehør

D Oppbevaring av elektrisk ledning

F Låseinnretning – tømming av smussbeholder skifting av papirfilterpose

G Filterristeinnretning – rengjøring av flate/foldefilter

H Filter-fylleanvisning Viser när papirfilterposen er full

I Skifting av hygiene-mikrofilter

Tilleggsutstyret

S1 Husholdnings-sett 2.638-510 Brukseksempler: Til rengjøring av vegg-til-vegg-tepper og andre harde gulvbelegg samt polstrede møbler.

S2 Grovsmuss-sett (∅ 60 mm) 2.637-945 Brukseksempler: For oppsuging av grovere smuss i og rundt huset.

S3 Bil- og verksted-sett 2.638-204 Brukseksempler: I bilen, på verkstedet og i garasjen.

S4 Støv- og vannsugemunnstykke 6.415-737 Brukseksempler: For oppsuging av fuktighet på jevne flater.

S5 Adapter-sett * 2.420-015 Reduksjonsovergang 37 mm/35 mm for bruk ved tilbehør med 37 mm ∅.

* Ikke avbildet

Viktige bemerkninger

For sikkerhetens skyld

Les denne bruksanvisning før maskinen tas i bruk og ta spesielt hensyn til vedlagte brosjyre «Sikkerhetshenvisninger for støv- og vannsuger» nr.

5.956-249.

Riktig bruk av maskinen

Denne maskin er beregnet for bruk

- som støv- og vannsuger

– i private omgivelser, som f.eks. i husholdningen, i hobbyverkstedet eller i bilen

– i h.t. beskrivelse og sikkerhetshenvisninger som er gitt i denne bruksanvisning.

All bruk ut over dette er å betegne som uriktig bruk. Garantien dekker ikke skader som er et resultat av slik bruk. Dette skjer da for brukerens egen regning og risiko.

For miljøets skyld

Lever det til gjenvinning på dertil egnede oppsamlingsplasser.

Garanti

De garantibestemmelser som er utgitt av vår distribusjonsavdeling gjelder i alle land. Eventuelle feil på maskinen blir reparert gratis i garantitiden, dersom disse kan føres tilbake til material- eller produksjonsfeil.

Ved behov for garantireparasjoner henvender du deg med kvittering til forhandleren eller til den nærmeste autoriserte serviceforhandler.

Slik gjøres sugeren driftsberedt

• Åpne de to låseinnretningene (vri medurs) og ta motordelen av smussbeholderen. ①
  ■ Trykk begge hjulene inn i utsparingene til de går i lås. ②
  ■ Trykk begge styrehjulene inn i utsparingene til de går i lås. ②
  ■ Sett på plass holderen for tilbehør, og hør at den går i lås. ③

For støvsuging

■ Sett inn papirfilterposen. ④ ⑤
■ Sett motordelen på smussbeholderen og steng låseinnretningene igjen (drei moturs til anslag). ⑥

Tilkobling av tilbehør

■ Sett inn sugeslangen, og hør at den går i lås.
■ Monter sammen forlengelsesrørene og sett dem på sugeslangen.
■ Sett munnstykke på forlengelsesrøret.

■ Sett støpselet i stikk-kontakten.

■ Betjen På/Av-bryteren.

Etter arbeidets slutt

■ Betjen På/Av-bryteren.

■ Ta ut støpselet.

Anvendelseseksempler

Støvsuging

Fint, tørt smuss suges best opp med montert papirfilterpose.

Bemerk: Ved oppsuging av grove eller spisse gjenstander kan papirfilterposen skades.

Grovt, tört smuss kan også suges opp uten papirfilterpose.

Når papirfilterposen er full, viser filterfylleanvisningen rødt. ⑫

Vannsuging

Arbeidet foretas uten papirfilterpose.

Dett skal gjøres regelmessig

Tømming av smussbeholder

■ Ved faste stoffer; senest när beholderen er full.

Bemerk: Når sugeren kobler ut, settes bryteren i «0»-stilling, da sugemotoren ellers vil starte igjen när sugeren åpnes.

- Åpne de to låseinnretningene (vri medurs) og ta motordelen av smussbeholderen. ①

■ Tøm smussbeholderen, skyll og tørk innvendig ved behov.

■ Sett motordelen på smussbeholderen og steng låseinnretningene igjen (drei moturs bil anslag). ⑥

Skifting av papirfilterpose

(Best.nr. 6.904-143)

■ Slå av sugeren.

■ Åpne de to låseinnretningene (vri medurs) og ta motordelen av smussbeholderen. ①

■ Ta papirfilterposen ut av beholderen og steng den. ⑦

■ Sett inn ny papirfilterpose. ④ ⑤

■ Sett motordelen på smussbeholderen og steng läseinnretningene igjen (drei moturs til anslag). ⑥

Skifting av hygiene-mikrofilter

(Best.nr. 6.904-143)

Etter hver femte skifting av papirfilterpose skal hygiene-mikrofilteret skiftes.

■ Skyv dekselet bakover.

■ Sett det nye hygiene-mikrofilteret i dekselet og sett på plass. ⑬

Rengjøring av flate/foldefilter

Fra tid til annen (avhengig av tilsmussingsgrad):

■ Slå av sugeren.

n Betjen knappen for filteravristing gjentatte ganger. Fra tid til annen, avhengig av tilsmussingsgrad. 14

■ Trykk på knappen og åpne for filteret. ⑧

■ Ta ut flate/foldefilteret og bank det rent eller ⑨ ⑩

■ dersom dette ikke lar seg gjøre; skyll filteret under rennende vann og la det tørke ⑩eller

■ Trykk på knappen og åpne for filteret. ⑧

■ Ta ut flate/foldefilteret og steng dekselet. ⑨

Kontroll og rengjøring av tilbehør

■ Kontroller munnstykke, sugeslange eller forlengelsesrør for evt. tilstopping og skyll med vann ved behov.

Oppbevaring av suger Tekniske data

■ Slå av sugeren.

Dersom den har vært brukt til vannsuging:

■ Vikle opp ledningen og legg den rundt tilbehøret.

Koblingsskjema 15

M1 Sugeturbin

S1 Bryter turbin

S2 Mikrobryter

X1 Støpsel

C1 Kondensator

El.-tilkobling 230 V

1\~50/60 Hz

Effektuttak 5 A

Sikring (treg) 10 A

Effekt (sugeturbin) P

P_nominell^max

1400 Watt 1200 Watt

Luftmengde 74 l/s

Undertrykk 175 mbar

Kapasitet 18 I

Tilkobling tilbehør ∅ 35 mm

+ 60 mm

Støynivå 72 dB(A)

Beskytteleseklasse II

El.-ledning Type H 05 VV - F 2x1

Ledningslengde 5 m

Best.nr. EURO 6.959-243

Retting av feil

Forstyrrelse	Årsak	Feilretting
Sugeren starter ikke	Får ikke strøm	Kontroller sikring, ledning,støpsel og stikk-kontakt ogtilkall en elektriker ved behov.
Suger slår seg av	Ved vannsuging: For høyvannstand i beholder, sugerkobler seg automatisk ut	Trykk på På/Av-bryteren ogtøm beholderen
Sugekraften avtar	Papirfilterpose, flate/foldefilter,munnstykke eller førlengelsesrør tilstoppet; filter-fylle-anvisningen viser "rødt"Papirfilterpose ellersmussbeholder fullFlate/foldefilter mangler ellerer ikke riktig innsatt	Kontroller og rengjør vedbehovSkift papirfilterpose eller tømsmussbeholderSett flate/foldefilter riktig inn
Det kommer støv	Sugeslange ikke ut ved brukFlate/foldefilter ikke montert,feil innsatt eller defekt	Monter sugeslange riktig riktigtilkobletMonter flate/foldefilter riktigeller skift ved behov
Det kommer vann ut vedvannsuging	Flotør sitter fastFlotørbryter defekt	Må kontrolleres av enservicemontør

Dersom dette ikke løser problemene, vennligst ta kontakt med Kärchers serviceavdeling som gjerne står til tjeneste.

erklærer herved at maskinene beskrevet nedenfor, i form, konstruksjon og utførelse tilsvarer de markedssførte modeller, og er i overenstemmelse med de gjeldende og grunnleggende sikkerhets- og helsekrav i EF-direktivet.

Denne erklæringen mister sin gyldighet hvis maskinen endres uten avtale med oss.

(se typeskilt, føres inn av kunden)

Pågjeldende EF-direktiv:

EF-direktiv for maskiner (89/392/E∅F) utgave 93/44/E∅F

EF-direktiv for lavspenning (73/23/E∅F)

EF-direktiv for elektromagnetisk toleranse (89/336/EØF) utgave 93/31/EØF

Anvendte harmoniserte normer:

DIN EN 292-1

DIN EN 292-2

DIN EN 55 014

DIN EN 55 104

DIN EN 60 555

DIN EN 60 335-1

DIN EN 60 335-2-2

Anvendte nasjonale normer:
