Typ výrobku	Vysavač pro suché i mokré vysávání
Značka	Velleman
Model	K2601
Napájení	230 V ~ 50/60 Hz
Příkon	5 A
Jmenovitý výkon	1200 W (max. 1400 W)
Síťová pojistka	10 A (zpomalená)
Objem nádrže	18 L (pevné látky), 11 L (kapaliny)
Průtok vzduchu	74 l/s
Podtlak	175 mbar
Rozměry (D x Š x V)	370 × 290 × 470 mm
Hmotnost	cca 6 kg
Hladina akustického tlaku	72 dB(A)
Délka kabelu	5 m
Průměr přípojek příslušenství	35 mm a 60 mm
Filtrace	Papírový sáčkový filtr, plochý skládaný filtr, hygienický mikrofilt
Hlavní funkce	Suché/mokré vysávání, automatické zastavení v kapalinovém režimu, ukazatel naplnění
Běžná údržba	Vypuštění nádrže, výměna sáčkového filtru, čištění plochého skládaného filtru, výměna mikrofiltru
Bezpečnost	Třída ochrany II, bezpečnostní mikrospínač
Náhradní díly (ref.)	Papírový sáčkový filtr (6.904-143), plochý skládaný filtr (6.414-498), hygienický mikrofilt (6.904-143)
Záruka	Dle podmínek autorizovaného prodejce Kärcher

Často kladené otázky - K2601 VELLEMAN

Jak používat vysavač k vysávání kapalin?

Pro vysávání kapalin vyjměte papírový sáčkový filtr. Nádrž pojme až 11 l vody. Když je nádrž plná, vysavač se automaticky zastaví. Po použití nádrž vyprázdněte a vypláchněte.

Co dělat, když sací výkon klesne?

Zkontrolujte, zda nejsou ucpané sáčkový filtr, plochý skládaný filtr, hubice, hadice nebo trubka. Ucpané části vyčistěte nebo vyměňte. Zkontrolujte také ukazatel naplnění: pokud je červený, je sáček nebo nádrž plná.

Jak vyměnit papírový sáčkový filtr?

Vypněte vysavač. Otevřete uzávěry otáčením ve směru hodinových ručiček, oddělte motorovou část od nádrže. Vyjměte použitý sáček, uzavřete ho a vyhoďte. Vložte nový sáček (ref. 6.904-143). Zavřete motorovou část.

Jak vyčistit plochý skládaný filtr?

Vypněte vysavač. Několikrát zatáhněte za tlačítko zařízení pro vytřepání filtru. Otevřete prostor filtru stisknutím tlačítka. Vyjměte filtr a vyklepejte ho. V případě potřeby jej opláchněte pod tekoucí vodou a nechte uschnout. Správně ho vraťte zpět.

Vysavač nezačíná, co dělat?

Zkontrolujte elektrické napájení: pojistky, kabel, zástrčku a zásuvku. Pokud problém přetrvává, svěřte kontrolu autorizovanému elektrikáři nebo poprodejnímu servisu.

Jak vyprázdnit nádrž po vysávání mokrého odpadu?

Vysavač se automaticky vypne, když je nádrž plná. Stiskněte vypínač Zap/Vyp. Otevřete uzávěry, oddělte motorovou část, vyprázdněte nádrž, vypláchněte ji a osušte. Nasaďte motorovou část a zajistěte.

Kdy vyměnit hygienický mikrofilt?

Doporučuje se vyměnit hygienický mikrofilt každých pět výměn papírového sáčkového filtru. Reference: 6.904-143.

Mohu používat vysavač bez papírového sáčkového filtru?

Ano, pro hrubý suchý odpad nebo kapaliny můžete pracovat bez sáčku. U jemného prachu se doporučuje používat sáček k ochraně motoru.

Co znamená červený ukazatel naplnění?

Červený ukazatel signalizuje, že je papírový sáčkový filtr plný nebo že je nádrž na nečistoty zaplněná. Je třeba vyměnit sáček nebo vyprázdnit nádrž.

Kde najdu náhradní díly pro Velleman K2601?

Náhradní díly (sáčkové filtry, ploché skládané filtry, mikrofiltry) jsou k dispozici u autorizovaných prodejců Kärcher. Reference: sáčkový filtr 6.904-143, plochý skládaný filtr 6.414-498, mikrofilt 6.904-143.

NÁVOD K OBSLUZE K2601 VELLEMAN

Všimněte si prosímpři čtenítohototextu obrázků na obou odklopitelných stranách nazačátkutohoto sešitku.

Slovensko

Navodilazauporabo

stran 43

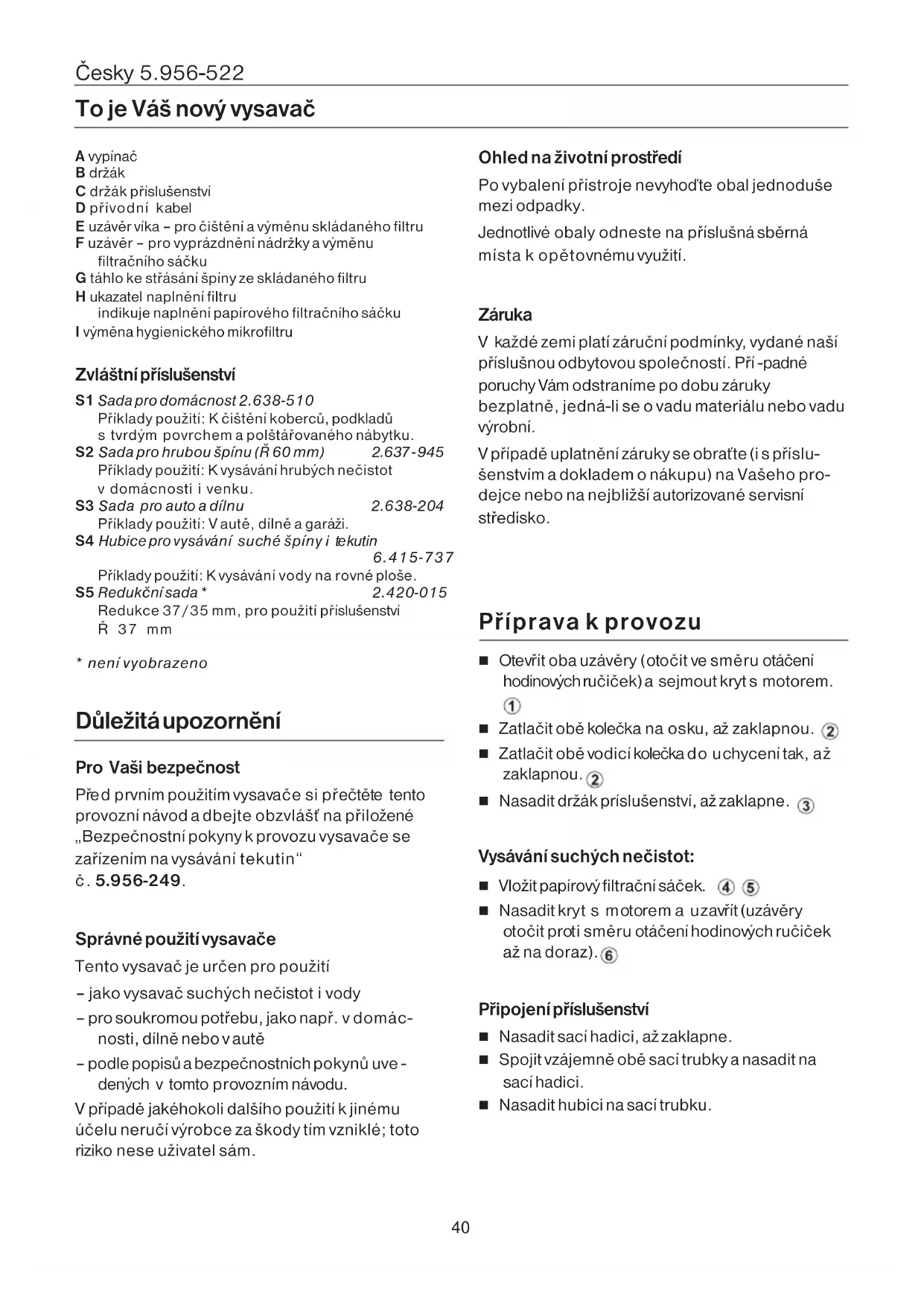

To je Váš nový vysavač

A vypínač

B držák

C držák příslušenství

D přívodní kabel

E uzávěr víka – pro čištění a výměnu skládaného filtru

F uzávěr – pro vyprázdnění nádržky a výměnu filtračního sáčku

G táhlo ke střásání špíny ze skládaného filtru

H ukazatel naplnění filtru indikuje naplnění papírového filtračního sáčku

I výměna hygienického mikrofiltru

Zvláštní příslušenství

S1 Sada pro domácnost 2.638-510

Příklady použití: K čištění koberců, podkladů s tvrdým povrchem a polštářovaného nábytku.

S2 Sada pro hrubou špínu (Ř 60 mm) 2.637-945

Příklady použití: K vysávání hrubých nečistot v domácnosti i venku.

S3 Sada pro auto a dílnu 2.638-204

Příklady použití: V autě, dílně a garáži.

S4 Hubice pro vysávání suché špíny i tekutin

6.415-737

Příklady použití: K vysávání vody na rovné ploše.

S5 Redukčnísada *

2.420-015

Redukce 37/35 mm, pro použiti příslušenství

R 37 mm

* není vyobrazeno

Důležitá upozornění

Pro Vaši bezpečnost

Před prvním použitím vysavače si přečtěte tento provozní návod a dbejte obzvlášť na přiložené „Bezpečnostní pokyny k provozu vysavače se zařízením na vysávání tekutin“

č. 5.956-249.

Tento vysavač je určen pro použití

– pro soukromou potřebu, jako např. v domácnosti, dílně nebo v autě

- podle popisů a bezpečnostních pokynů uve - dených v tomto provozním návodu.

V případě jakéhokoli dalšího použití k jinému účelu neručí výrobce za škody tím vzniklé; toto riziko nese uživatel sám.

Ohled na životní prostředí

Po vybalení přístroje nevyhod'te obal jednoduše mezi odpadky.

Jednotlivé obaly odneste na příslušná sběrná místa k opětovnému využití.

Záruka

V každé zemi platí záruční podmínky, vydané naší příslušnou odbytovou společností. Pří -padné poruchy Vám odstraníme po dobu záruky bezplatně, jedná-li se o vadu materiálu nebo vadu výrobní.

V případě uplatnění záruky se obraťte (i s příslušenstvím a dokladem o nákupu) na Vašeho prodejce nebo na nejbližší autorizované servisní středisko.

Příprava k provozu

■ Otevřit oba uzávěry (otočit ve směru otáčení hodinových ručiček) a sejmout kryt s motorem. ①
■ Zatlačit obě kolečka na osku, až zaklapnou. ②
■ Zatlačit obě vodicí kolečka do uchycení tak, až zaklapnou. ②
■ Nasadit držák príslušenství, až zaklapne. ③

Vysávání suchých nečistot:

■ Vložit papírový filtrační sáček. ④ ⑤
■ Nasadit kryt s motorem a uzavřít (uzávěry otočit proti směru otáčení hodinových ručiček až na doraz). ⑥

Připojení příslušenství

■ Nasadit sací hadici, až zaklapne.
■ Spojit vzájemně obě sací trubky a nasadit na sací hadici.
■ Nasadit hubici na sací trubku.

Práce s vysavačem

Příprava k provozu

■ Přesvědčit se, nejsou-li papírový filtrační sáček nebo nádržka plné.
■ Zastrčit zástrčku přívodního kabelu do zásuvky.
■ Stisknout vypínač.

Ukončení provozu

■ Stisknout vypínač.
■ Vytáhnout zástrčku ze zásuvky.
■ V případě potřebyvyměnit filtrační sáček, resp. vyprázdnit nádržku.

Příkladypoužití

Vysávání suchých nečistot

Jemná suchá špína se vysaje nejlíp s nasazeným papírovým filtračním sáčkem.

Upozornění: Při nasání těžkých nebo ostrých předmětů může dojít k poškození papírového filtračního sáčku.

Hrubou suchou špínu lze vysát i bez tohoto sáčku.

Je-li sáček plný, je tento stav indikován červenou barvou v okénku. ^12

Vysávání tekutin

Pracovat zásadně bez papírového filtračního sáčku.

■ Vyprázdnit nádržku, aby se netvořil mokrý kal.
Když je nádržka plná, vysavač automaticky vypne.
■ Stisknout vypínač, nádržku vyprázdnit.

Práce, které je potřeba provádět pravidelně

Vyprázdnění nádržky

■ Při tuhých látkách: nejpozději, když je nádržka plná.
■ Při tekutinách: nejpozději, když vysavač automatickyvypne.

Upozornění: Když vysavač vypne, je potřeba přepnout vypínač do polohy „0“, jinak se otevřením vysavače motor opět spustí.

■ Otočit oba uzávěry (ve směru otáčení hodinových ručiček) a sejmout kryt s motorem.①

■ Vyprázdnit nádržku, případně vypláchnout a nechat zevnitř oschnout.

■ Nasadit kryt s motorem na nádržku a uzavřit (uzávěry otočit proti směru otáčení hodino-vých ručiček až na doraz). ⑥

Výměna papírového filtračního sáčku

(Obj.č. 6.904-143)

■ Vypnout vysavač.
■ Otočit oba uzávěry (ve směru otáčení hodinových ručiček) a sejmout kryt s motorem. ①
■ Vyjmout papírový filtrační sáček a uzavřít jej. ⑦
■ Vložit nový sáček. ④ ⑤
■ Nasadit kryt s motorem na nádržku a uzavřit (uzávěry otočit proti směru otáčení hodino-vých ručiček až na doraz). ⑥

Výměna hygienického mikrofiltru

(Obj.č. 6.904-143)

Hygienický mikrofiltr by měl být měnen po každé páté výměně papírového filtračního sáčku.

n Kryt mikrofiltru posunout na stranu.
n Mikrofiltrvložit do krytu a společně nasadit. ⑬

Čištění skládaného filtru

Po určité době provozu (v závislosti na stupni znečištění):

■ Vypnout vysavač.
■ Několikrát zatáhnout táhlo ke střásání špíny. ⑭
■ Stlačit uzávěr víka a otevřít prostor filtru. ⑧
■ Vyjmout filtr a vyklepat ⑨ ⑩ nebo
■ neuvolní-li se špína, vyčistit filtr v tekoucí vodě a nechat oschnout ⑩ nebo
■ při težko odstranitelném znečištění filtrvyměnit.

Kontrola / výměna skládaného filtru

(Obj.č. 6.414-498)

Filtr je potřeba pravidelně kontrolovat, není-li poškozen. V případě poškození je třeba ho okamžitě vyměnit, aby nedošlo k poškození motoru.

■ Vypnout vysavač.
■ Stlačit uzávěrvíka a otevřít prostor filtru. ⑧
■ Vyměnit filtr a prostor filtru uzavřít. ⑨

Kontrola a čištění příslušenství

■ Zkontrolovat hubici, sací hadici a trubky, nejsou-li ucpány. V případě potřeby propláchnout vodou.

Uložení vysavače

■ Vypnoutvysavač.

Po vysávání vody:

■ Vyprázdnit nádržku, v případě potřeby vypláchnout a nechat oschnout.

Byli-li vysávány lepkavé materiály:

■ Vypláchnout příslušenství.

■ Uložit příslušenství do příslušných držáků. ⑪

■ Namotat přívodní kabel na vysavač kolem příslušenství.

Schémaelektrickéhozapojení ⑮

M1 sacíturbína

S1 spínač turbíny

S2 mikrospínač

X1 zástrčka

C1 odrušovací kondenzátor

Technická data

Elektrické připojení 230 V

1\~50/60 Hz

Příkon 5 A

Jištění(trvalé) 10 A

Výkon (sání) P max 1400 Watt Pjmen. 1200 Watt

Průtok vzduchu 74 l/s

Podtlak 175 mbar

Obsah nádržky 181

Max. pojatelné množství tekutiny 11 l

Délka 370 mm

Šířka 290 mm

Výška 470 mm

Váha cca. 6 kg

Průměr připojení příslušenství 35 mm

+ 60 mm

Hladina akustického tlaku 72 dB(A)

Ochranná třída II

Přívodní kabel Typ H 05 W - F 2x1

Délka 5 m

Obj. č. EURO 6.959-243

Odstranění drobných poruch

Porucha	Píina	Odstran ní
Motor se nespustí.	Chybí elektrické nap tí.	Zkontrolovat pojistku, kabel, zástr ku a zásuvku, v pípad pot eby nechat vym nit odborníkem.
Vysava vypne.	Pí vysávání vody: Píliš vysoká hladina vody v nádržce, vysava automaticky vypíná.	Stisknout vypína , vyprázdnit nádržku.
Slabý sací výkon.	Ucpán papírový filtra ní sá ek, skládaný filtr, hubice, sací hadice nebo trubka; ervená barva v indika ním okénku.Papírový filtra ní sá ek nebo nádržka plná.Skládaný filtr chybí, nebo není správn nasazen.	Zkontrolovat, pípadn vy istit.Vym nit papírový filtra ní sá ek nebo vyprázdnit nádržku.Správn nasadit skládaný filtr.
Pí sání vylítává prách.	Sací hadice nesprávn nasazena.Skládaný filtr chybí, je nesprávn nasazen nebo je poškozen.	Správn pipojit sací hadici.Správn nasadit nebo vym nit skládaný filtr.
Pí vysávání vody: Z vysava e vychází voda.	Uvíznutý plovák.Chybný spína plováku.	Nechat zkontrolovat odborníkem.

Nepoda i- li se Vám zde uvedenými opat eními poruchu odstranit, obra te se na Vaše servisní
