KÄYTTÖOHJE K2601 VELLEMAN

Huomioi käyttöohjetta lukiessasi molemmilla kääntösivuilla olevat kuvat käyttöohjeen alussa.

Magyar Gépkönyv

Oldal 37

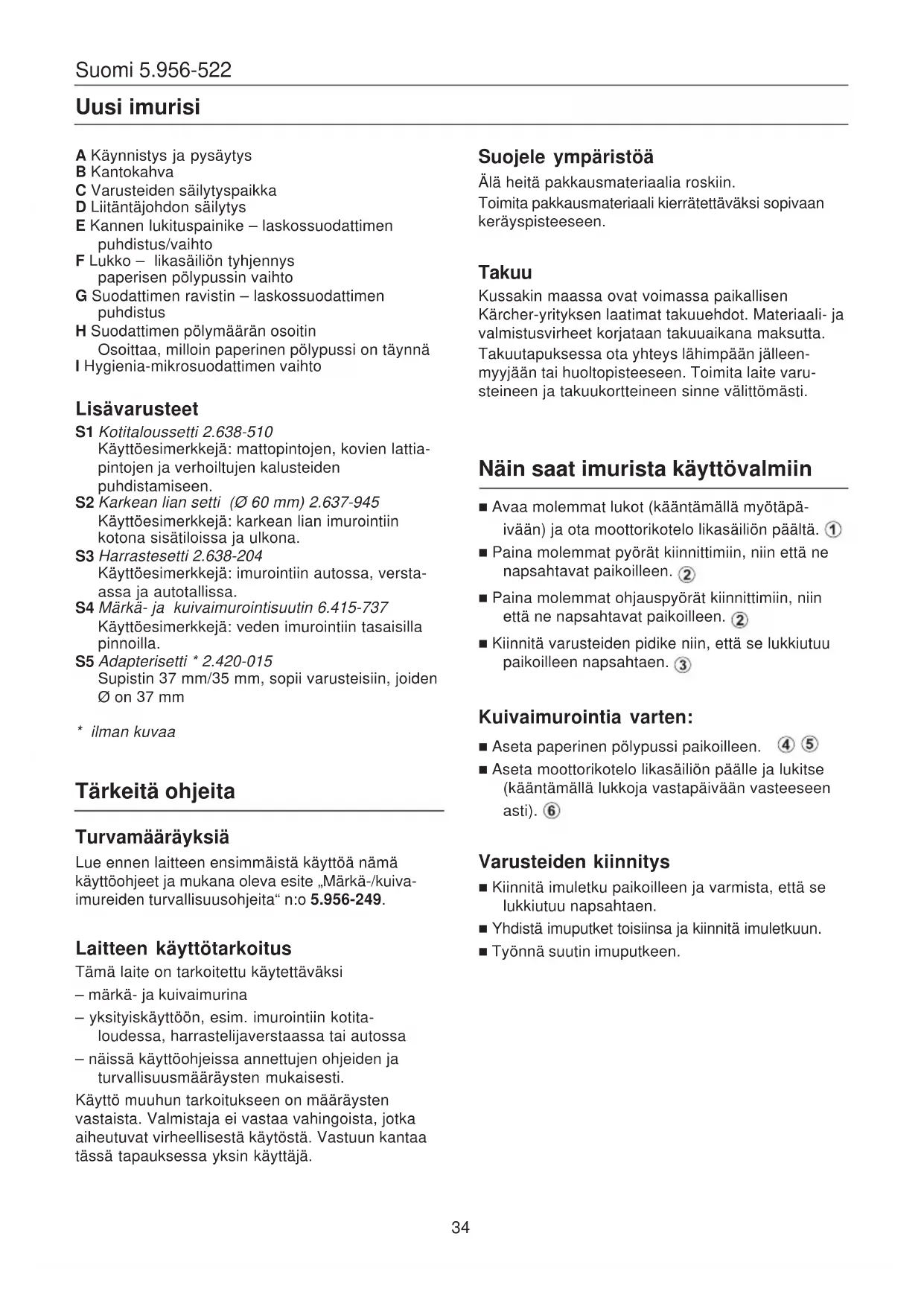

A Käynnistys ja pysäytys
B Kantokahva
C Varusteiden säilytyspaikka
D Liitäntäjohdon säilytys
E Kannen lukituspainike – laskossuodattimen puhdistus/vaihto
F Lukko – likasäiliön tyhjennys paperisen pölypussin vaihto
G Suodattimen ravistin – laskossuodattimen puhdistus
H Suodattimen pölymäärän osoitin Osoittaa, milloin paperinen pölypussi on täynnä
I Hygienia-mikrosuodattimen vaihto

Lisävarusteet

S1 Kotitaloussetti 2.638-510
Käyttöesimerkkejä: mattopintojen, kovien lattia-pintojen ja verhoiltujen kalusteiden puhdistamiseen.
S2 Karkean lian setti (∅ 60 mm) 2.637-945
Käyttöesimerkkejä: karkean lian imurointiin kotona sisätiloissa ja ulkona.
S3 Harrastesetti 2.638-204
Käyttöesimerkkejä: imurointiin autossa, versta-assa ja autotallissa.
S4 Märkä- ja kuivaimurointisuutin 6.415-737
Käyttöesimerkkejä: veden imurointiin tasaisilla pinnoilla.
S5 Adapterisetti * 2.420-015
Supistin 37 mm/35 mm, sopii varusteisiin, joiden ∅ on 37 mm

* ilman kuvaa

Tärkeitä ohjeita

Turvamääräyksiä

Lue ennen laitteen ensimmäistä käyttöä nämä käyttöohjeet ja mukana oleva esite „Märkä-/kuiva-imureiden turvallisuusohjeita“ n:o 5.956-249.

Laitteen käyttötarkoitus

Tämä laite on tarkoitettu käytettäväksi

- märkä- ja kuivaimurina

– yksityiskäyttöön, esim. imurointiin kotitaloudessa, harrastelijaverstaassa tai autossa

– näissä käyttöohjeissa annettujen ohjeiden ja turvallisuusmääräysten mukaisesti.

Käyttö muuhun tarkoitukseen on määräysten vastaista. Valmistaja ei vastaa vahingoista, jotka aiheutuvat virheellisestä käytöstä. Vastuun kantaa tässä tapauksessa yksin käyttäjä.

Suojele ympäristöä

Älä heitä pakkausmateriaalia roskiin.

Toimita pakkausmateriaali kierrätettäväksi sopivaan keräyspisteeseen.

Takuu

Kussakin maassa ovat voimassa paikallisen Kärcher-yrityksen laatimat takuuehdot. Materiaali- ja valmistusvirheet korjataan takuuaikana maksutta. Takuutapuksessa ota yhteys lähimpään jälleen-myyjään tai huoltopisteeseen. Toimita laite varusteineen ja takuukortteineen sinne välittömästi.

Näin saat imurista käyttövalmiin

■ Avaa molemmat lukot (kääntämällä myötäpäivään) ja ota moottorikotelo likasäiliön päältä. ①
■ Paina molemmat pyörät kiinnittimiin, niin että ne napsahtavat paikoilleen. ②
■ Paina molemmat ohjauspyörät kiinnittimiin, niin että ne napsahtavat paikoilleen. ②
■ Kiinnitä varusteiden pidike niin, että se lukkiutuu paikoilleen napsahtaen. ③

Kuivaimurointia varten:

■ Aseta paperinen pölypussi paikoilleen. ④ ⑤
■ Aseta moottorikotelo likasäiliön päälle ja lukitse (kääntämällä lukkoja vastapäivään vasteeseen asti). ⑥

Varusteiden kiinnitys

■ Kiinnitä imuletku paikoilleen ja varmista, että se lukkiutuu napsahtaen.
■ Yhdistä imuputket toisiinsa ja kiinnitä imuletkuun.
■ Työnnä suutin imuputkeen.

Näin käytät imuria

Imuroinnin aloitus

■ Tarkista, että paperinen pölypussi tai likasäiliö eivät ole täynnä.
■ Laita verkkopistoke pistorasiaan.
■ Paina käyttökytkintä.

Imuroinnin Iopetus

■ Paina käyttökytkintä.
■ Irrota verkkopistoke pistorasiasta.
■ Vaihda tarvittaessa paperinen pölypussi tai tyhjennä likasäiliö.

Käyttöesimerkkejä

Kuivaimurointi

Hienon kuivan lian imurointi onnistuu parhaiten, kun paperinen pölypussi on asennettuna.

Huomautus: Imuroitaessa karkeita tai teräviä esineitä paperinen pölypussi voi vahingoittua.

Karkeaa kuivaa likaa voit imuroida myös ilman paperista pölypussia.

Kun paperinen pölypussi on täynnä, pölymäärän osoitin on punainen. ⑫

Märkäimurointi

Imuroi aina ilman paperista pölypussia.

■ Tyhjennä likasäiliö, jottei säiliöön pääse muodostumaan liejua.
Kun likasäiliö on täynnä, imuri kytkeytyy automaattisesti pois toiminnasta.
■ Paina käyttökytkintä, tyhjennä likasäiliö.

Likasäiliön tyhjennys

■ Kiinteitä aineita imuroitaessa: viimeistään, kun säiliö on täynnä
■ Nesteitä imuroitaessa: yiimeistään, kun imuri kytkeytyy automaattisesti pois päältä.

Huomautus: Kun imuri kytkeytyy pois päältä, aseta käyttökytkin asentoon „0“, koska muuten imumoottori käynnistyisi avattaessa imuri.

■ Avaa molemmat lukot (kääntämällä myötä-päivään) ja ota moottorikotelo likasäiliön päältä. ①
■ Tyhjennä likasäiliö, huuhtele tarvittaessa ja kuivaa sisäpuolelta.
■ Aseta moottorikotelo likasäiliön päälle ja lukitse (kääntämällä lukkoja vastapäivään vasteeseen asti). ⑥

Paperisen pölypussin vaihto

■ Pysäytä imuri.
■ Avaa molemmat lukot (kääntämällä myötä-päivään) ja ota moottorikotelo likasäiliön päältä. ①
■ Ota pölypussi säiliöstä ja sulje. ⑦
■ Aseta uusi pölypussi paikoilleen. ④ ⑤
■ Aseta moottorikotelo likasäiliön päälle ja lukitse (kääntämällä lukkoja vastapäivään vasteeseen asti). ⑥

Hygienia-mikrosuodattimen vaihto

Vaihda hygienia-mikrosuodatin aina joka viidennen paperisen pölypussin vaihdon jälkeen.

n Työnnä peitelevy paikoiltaan.
n Kiinnitä mikrosuodatin peitelevyyn ja aseta yhdessä takaisin paikoilleen. 13

Laskossuodattimen puhdistus

Ajoittain (riippuu likaisuusasteesta):

■ Pysäytä imuri.
n Vedä useamman kerran suodattimen ravistimen kahvasta. 14
■ Paina painiketta ja avaa suodatintila. ⑧
■ Ota laskossuodatin pois ja kopauta ⑨ ⑩ tai
■ fjos lika ei irtoa, pese laskossuodatin juoksevan veden alla ja anna kuivua 10tai
■ jos lika on pinttynyttä, vaihda laskossuodattimen tilalle uusi.

Laskossuodattimen tarkastus/vaihto

Tarkista säännöllisin välein laskossuodattimen kunto. Vaihda vahingoittunut laskossuodatin heti, sillä moottori voi muuten vaurioitua.

■ Pysäytä imuri.
■ Paina painiketta ja avaa suodatintila. ⑧
■ Vaihda laskossuodatin ja sulje suodatintila. ⑨

Varusteiden tarkastus ja puhdistus

■ Tarkista, ovatko suutin, imuletku tai imutanko tukossa, huuhtele tarvittaessa vedellä.

Suomi 5.956-522

Imurin säilytys		Tekniset tiedot
■ Pysäytä Imuri.		Verkkolitäntä 230 V	1~50/60 Hz
Kun olet käyttänyti Imuria märkämurolintiln:		Virranotto 5 A
■ Tyhjennä likasällö ja huuntele säiliö tarvittaessa ja kuiwaa sisäpuoleita.		Verkkoesulake (hidas) 10 A
Kun olet imurolinut tahmeita nesteltä:		Teho (imuturbini) P	1400 Watt
■ Huuttele varusteet.			1200 Watt
■ Aseta varusteet imurissa olevaan pidikkeeseen.		Iimamäärä 74 l/s
■ Kelaa liitäntäjohlo rullalle ja aseta varusteiden ympärille.		Alipaine 175 mbar
		Tilavuus 18 l
		Max. vedenottomäärä 11 l
		Pituus 370 mm
		Leveys 290 mm
		Korkeus 470 mm
		Paino n. 6 kg
		Varusteiden liitäntämitta O 35 mm
Sähkökaavio 14			+60 mm
M1 Imluturbini		Melutaso 72 dB(A)
S1 Turbiinin kytkin		Koteloinljuokka II
S2 Mikruytkin		Liitäntäjohto	typppl H 05 VV - F 2x1
X1 Pistoke		Johdon pituus	5 m
C1 Häirönpoistokondensaaltori		Ilaus-n.o	EURO 6.959-243
Ohjeita käyttöhäiriöiden varalle

Häiriö	Syy	Tolmenpide
Imuri ei käynnisty	Ei sähköjännitettä.	Tarkista sulake, johto, pistoke ja pistorasia ja anna sähköasentajan vaihtaa tarvittaessa uusi.
Imuri kytkeytyy pois päältä	Märkäimuroinnissa: säiliössä on liian paljon vettä, imuri kytkeytyy automaattisesti pois päältä	Paina käyttökytkintä, tyhjennä säiliö.
Imutieho heikkenee	Pölypussi, laskoszuodatin, suutin, imuletku tai imutanko tukossa: pölymäärän osoitin "punainen".Pölypussi tai likasäiliö täynnä.Laskoszuodatin ei ole kiinnitetynä tai se on väärin paikoillaan.	Tarkista ja puhdista tarvittaessa.Vaihda pölypussi tai tyhjennä likasäiliö.Aseta laskoszuodatin paikoilleen oikein.
Pölypäästõjä imuroitaessa	Imuletkua ei ole litetty oikein.	Kiinnitä imuletku oikein.

EU-vaatimustenmukaisunsvakuutus

Me

Alfred Kärcher GmbH & Co. D-71349 Winnenden

vakuutamme, että alla mainittu tuote vastaa suunnittelultaan ja rakenteeltaan sekä valmisnustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia.

Jos koneeseen tehdään muutoksia, joista ei ole sovittu kans- samme, tämä vakuutas ei ole enää voimassa.

Tuote: Märkä-/kuivaimuri

Tyyppi: Kärcher 2601

Tekniset tiedot: 230 V AC 50/60 Hz

Valmistusnumero:

(katso laitekilpi, asiakas täyttää)

Asianomaiset EU-direktiivit:

Konedirektiivi (89/392/EEC) muodossa 93/44/EEC

Pienjännitedirektiivi (73/23/EEC)

EMC-direktiivi (89/336/EEC) muodossa 93/31/EEC

Sovelletut harmonisoidut normit:

DIN EN 292-1

DIN EN 292-2

DIN EN 55 014

DIN EN 55 104

DIN EN 60 555

DIN EN 60 335-1

DIN EN 60 335-2-2

Sovelletut kansalliset normit:

Sisäisin toimenpitein varmistetaan, että sarjatuotantolaitteet vastaavat aina voimassaolevien EU-direktiivien vaatimuksia ja sovellettuja normeja.

KARCHER 2601

1.080-803.0 * CH
1.080-806.0 * EU II
1.080-807.0 * EU III

KARCHER 2601 plus

1.080-802.0 *GB
1.080-804.0 * AUS
1.080-805.0 * EUR

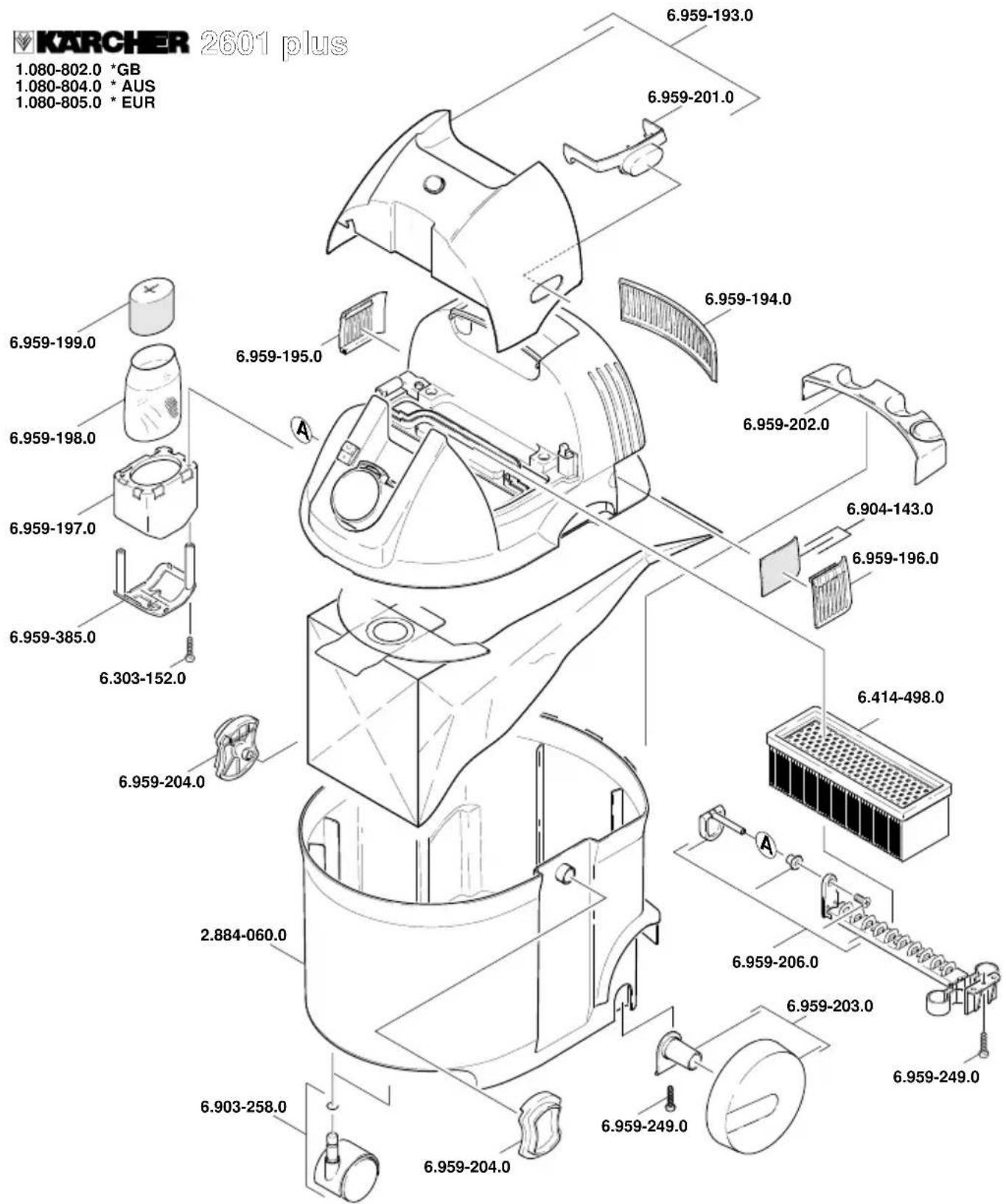

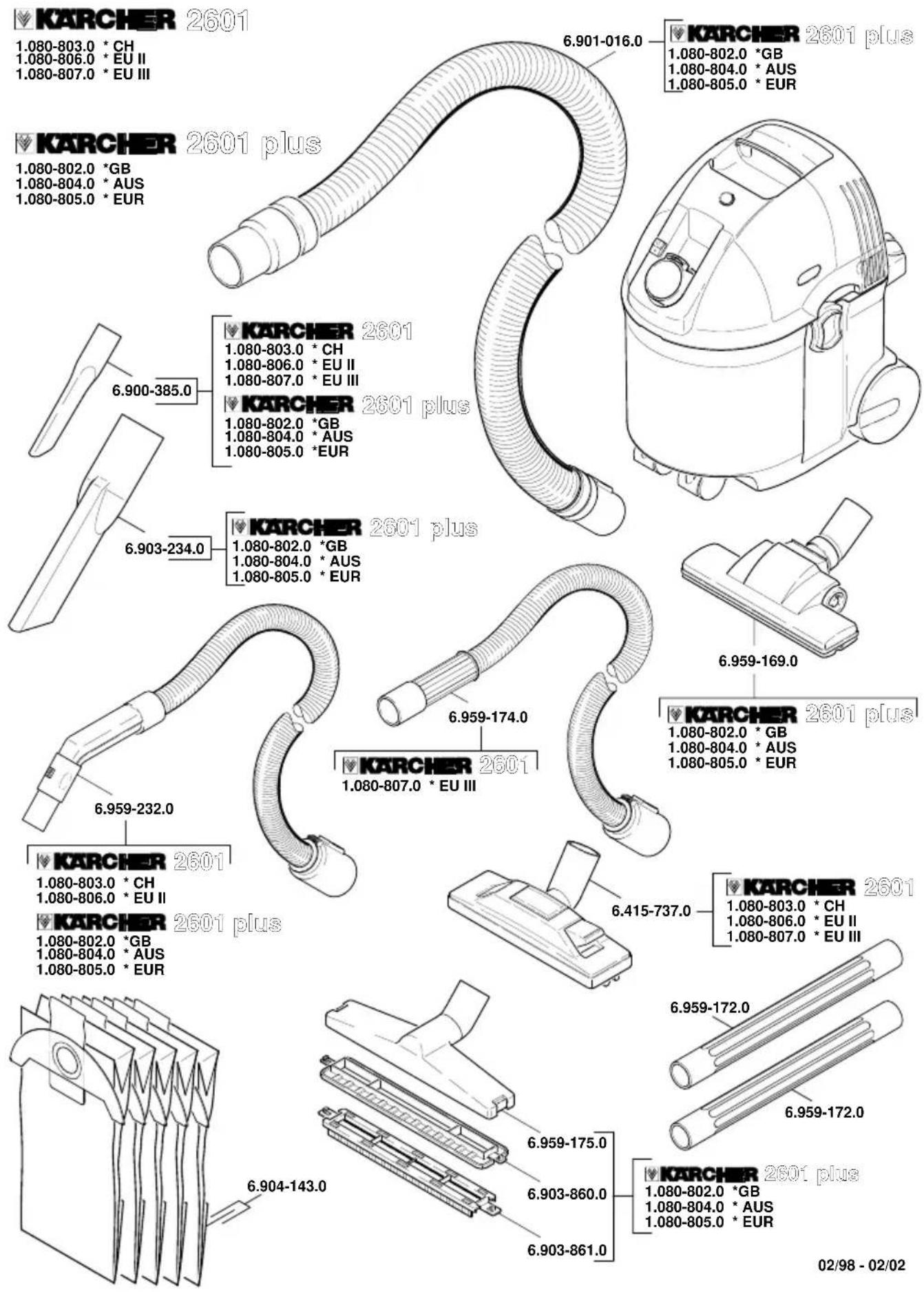

KARCHER 2601 plus 1.080-802.0 *GB 1.080-804.0 *AUS 1.080-805.0 *EUR 6.959-193.0 6.959-201.0 6.959-194.0 6.959-202.0 6.904-143.0 6.959-196.0 6.414-498.0 6.959-206.0 6.959-203.0 6.959-249.0 6.959-249.0 6.959-204.0 6.959-204.0 6.959-258.0 6.959-204.0 6.959-204.0 2.884-060.0 6.303-152.0 6.959-197.0 6.959-198.0 6.959-199.0
