INSTRUKCJA OBSŁUGI 5885 MA SKIL

hrany paty jako pantu

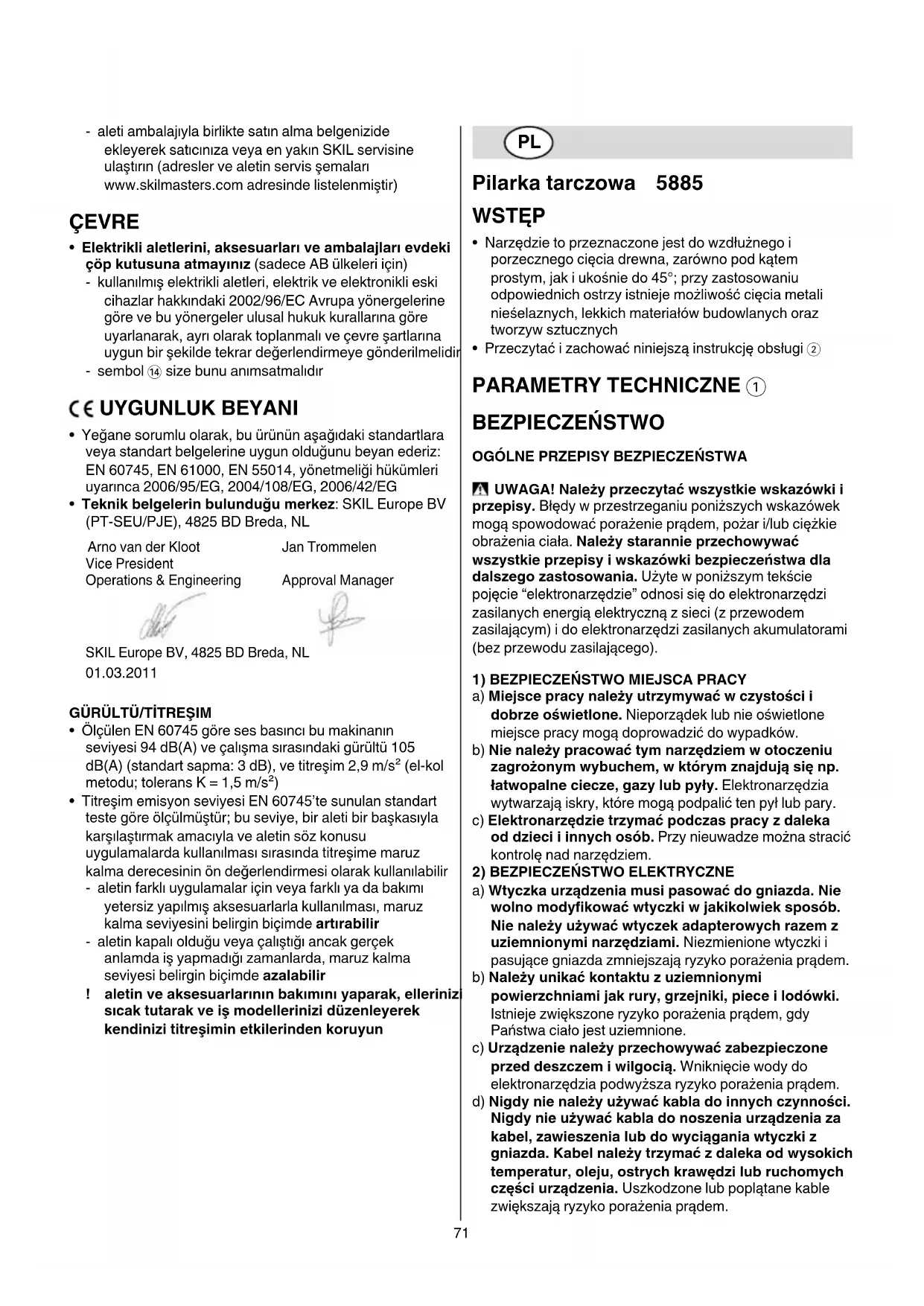

Pilarkatarczowa 5885

• Narzędzie to przeznaczone jest do wzdłużnego i

porzecznego cięcia drewna, zarówno pod kątem

prostym, jak i ukośnie do 45°; przy zastosowaniu

odpowiednich ostrzy istnieje możliwość cięcia metali

nieśelaznych, lekkich materiałów budowlanych oraz

• Przeczytać i zachować niniejszą instrukcję obsługi 2

PARAMETRYTECHNICZNE1

BEZPIECZEŃSTWO OGÓLNEPRZEPISYBEZPIECZEŃSTWA UWAGA!Należyprzeczytaćwszystkiewskazówkii

przepisy. Błędy w przestrzeganiu poniższych wskazówek

mogą spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała. Należystarannieprzechowywać

wszystkieprzepisyiwskazówkibezpieczeństwadla

dalszegozastosowania. Użyte w poniższym tekście

pojęcie “elektronarzędzie” odnosi się do elektronarzędzi

zasilanych energią elektryczną z sieci (z przewodem

zasilającym) i do elektronarzędzi zasilanych akumulatorami

(bez przewodu zasilającego).

1)BEZPIECZEŃSTWOMIEJSCAPRACY

a) Miejscepracynależyutrzymywaćwczystościi

dobrzeoświetlone. Nieporządek lub nie oświetlone

miejsce pracy mogą doprowadzić do wypadków.

b) Nienależypracowaćtymnarzędziemwotoczeniu

zagrożonymwybuchem,wktórymznajdująsięnp.

łatwopalneciecze,gazylubpyły. Elektronarzędzia

wytwarzają iskry, które mogą podpalić ten pył lub pary.

c) Elektronarzędzietrzymaćpodczaspracyzdaleka

oddzieciiinnychosób. Przy nieuwadze można stracić

kontrolę nad narzędziem.

2)BEZPIECZEŃSTWOELEKTRYCZNE

a) Wtyczkaurządzeniamusipasowaćdogniazda.Nie

wolnomodyfikowaćwtyczkiwjakikolwieksposób.

Nienależyużywaćwtyczekadapterowychrazemz

uziemnionyminarzędziami.Niezmienione wtyczki i

pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należyunikaćkontaktuzuziemnionymi

powierzchniamijakrury,grzejniki,pieceilodówki.

Istnieje zwiększone ryzyko porażenia prądem, gdy

Państwa ciało jest uziemnione.

c) Urządzenienależyprzechowywaćzabezpieczone

przeddeszczemiwilgocią. Wniknięcie wody do

elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdynienależyużywaćkabladoinnychczynności.

Nigdynieużywaćkabladonoszeniaurządzeniaza

kabel,zawieszenialubdowyciąganiawtyczkiz

gniazda.Kabelnależytrzymaćzdalekaodwysokich

temperatur,oleju,ostrychkrawędzilubruchomych

częściurządzenia.Uszkodzone lub poplątane kable

zwiększają ryzyko porażenia prądem.72

e) Wprzypadku,kiedyelektronarzędziempracujesię

naświeżympowietrzunależyużywaćkabla

przedłużającego,którydopuszczonyjestdo

używanianazewnątrz. Użycie dopuszczonego do

używania na zewnątrz kabla przedłużającego zmniejsza

ryzyko porażenia prądem.

f) Jeżeliniedasięuniknąćzastosowania

elektronarzędziawwilgotnymotoczeniu,należy

użyćwyłącznikaochronnegoróżnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-

prądowego zmniejsza ryzyko porażenia prądem.

3)BEZPIECZEŃSTWOOSÓB

a) Należybyćuważnym,uważaćnatocosięrobii

pracęelektronarzędziemrozpoczynaćzrozsądkiem.

Nienależyużywaćurządzeniagdyjestsię

zmęczonymlubpodwpływemnarkotyków,alkoholu

lublekarstw. Moment nieuwagi przy użyciu urządzenia

może doprowadzić do poważnych urażeń ciała.

b) Należynosićosobistewyposażenieochronnei

zawszeokularyochronne. Noszenie osobistego

wyposażenia ochronnego jak maska przeciwpyłowa, nie

ślizgające się buty robocze, hełm ochronny lub ochrona

słuchu, w zależności od rodzaju i zastosowania

elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należyunikaćniezamierzonegouruchomienia

narzędzia.Przedwłożeniemwtyczkidogniazdkai/

lubpodłączeniemdoakumulatora,atakżeprzed

podniesieniemlubprzeniesieniemelektronarzędzia,

należyupewnićsię,żeelektronarzędziejest

wyłączone. Trzymanie palca na wyłączniku podczas

przenoszenia elektronarzędzia lub podłączenie do prądu

włączonego narzędzia, może stać się

d) Zanimurządzeniezostaniewłączonenależyusunąć

narzędzianastawczelubklucze. Narzędzie lub klucz,

które znajdują się w ruchomych częściach urządzenia

mogą doprowadzić do obrażeń ciała.

e) Nienależyprzeceniaćswoichmożliwości.Należy

dbaćobezpiecznąpozycjępracyizawsze

utrzymywaćrównowagę.Przez to możliwa jest lepsza

kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należynosićodpowiednieubranie.Nienależynosić

luźnegoubranialubbiżuterii.Włosy,ubraniei

rękawicenależytrzymaćzdalekaodruchomych

elementów. Luźne ubranie, biżuteria lub długie włosy

mogą zostać pociągnięte przez poruszające się części.

g) Wprzypadku,kiedymożliwejestzamontowanie

urządzeńodsysającychlubpodchwytującychnależy

upewnićsię,czysąonewłaściwiepodłączonei

prawidłowoużyte. Użycie urządzenia odsysającego pył

może zmniejszyć zagrożenie pyłami.

4)UWAŻNEOBCOWANIEORAZUŻYCIE

a) Nienależyprzeciążaćurządzenia.Dopracyużywać

należyelektronarzędzia,którejestdotego

przewidziane.Odpowiednim narzędziem pracuje się

lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nienależyużywaćelektronarzędzia,którego

włącznik/wyłącznikjestuszkodzony.

Elektronarzędzie, którego nie można włączyć lub

wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przedregulacjąurządzenia,wymianąosprzętulub

pozaprzestaniupracynarzędziem,należy

wyciągnąćwtyczkęzgniazdai/lubusunąć

akumulator. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu się urządzenia.

d) Nieużywaneelektronarzędzianależyprzechowywać

pozazasięgiemdzieci.Nienależyudostępniać

narzędziaosobom,którejegonieumiejąlubnie

przeczytałytychprzepisów. Używane przez

niedoświadczone osoby elektronarzędzia

e) Urządzenienależystaranniekonserwować.Należy

kontrolować,czyruchomeczęściurządzenia

funkcjonująbezzarzutuiniesązablokowane,czy

częściniesąpękniętelubuszkodzone,comogłoby

miećwpływnaprawidłowefunkcjonowanie

urządzenia.Uszkodzonenarzędzienależyprzed

użyciemurządzeniaoddaćdonaprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą

konserwację elektronarzędzi.

f) Osprzęttnącynależyutrzymywaćostryiczysty.

Starannie pielęgnowany osprzęt tnący z ostrymi

krawędziami tnącymi blokoje się rzadziej i łatwiej

g) Elektronarzędzia,osprzęt,narzędziaitd.należy

używaćodpowiedniodotychprzepisów.

Uwzględnićnależyprzytymwarunkipracyi

czynnośćdowykonania. Użycie elektronarzędzi do

innych niż przewidziane prace może doprowadzić do

niebezpiecznych sytuacji.

a) Naprawęurządzenianależyzlecićjedynie

kwalifikowanemufachowcowiiprzyużyciu

oryginalnychczęścizamiennych. To gwarantuje, że

bezpieczeństwo użytkowania zostanie zachowane.

PRZEPISYBEZPIECZEŃSTWADO

PILARKITARCZOWEJ NIEBEZPIECZEŃSTWO

Trzymajręcezdalaodobszarucięciaiostrza;

schwytajdrugąrękąprzóduchwytu(trzymając piłę

obiema rękami zapobieżesz skaleczeniu się ostrzem)

• Niesięgajrękąpodspódprzecinanegomateriału

(osłona nie chroni przed ostrzem poniżej przecinanej części)

• Dostosujgłębokośćcięciadogrubościobrabianego

materiału(mniej niż pełna wysokość pojedyńczego

zęba tarczy powinna być widoczna pod

przecinanym materiałem)

• Nigdynietrzymajprzecinanegomateriałuwrękach

aninakolanach(konieczne jest prawidłowe podparcie

części tak, aby zapobiec niebezpieczeństwu skaleczeń,

zakleszczaniu się piły czy utracie kontroli)

• Wprzypadkachgdypilarkamożewejśćwkontaktz

ukrytymiprzewodamielektrycznymilubzwłasnym

kablemzasilającym,dotykajwyłączniejejizolowanych

powierzchni(zetknięcie z przewodem pod napięciem

spowoduje obecność napięcia na innych metalowych

częściach narzędzia i grozi porażeniem operatora)

• Przycięciuwzdłużnymkorzystajzespecjalnej

prowadnicypiłytarczowejlubzprostejprowadnicy

dokrawędzi(poprawia to dokładność cięcia i redukuje

możliwość zakleszczania się ostrza)73

• Korzystajzawszezostrzyoodpowiednich

wymiarachiprawidłowymkształcieotworudo

instalacji(rombowymlubokrągłym)(ostrza nie

pasujące do posiadanego narzędzia będą pracować

odśrodkowo powodując utratę kontroli)

• Nieużywajnigdyuszkodzonychlubnieprawidłowych

podkładekaniwkrętów(firmowe podkładki i wkręty

zostały zaprojektowane specjalnie dla określonej piły, w

celu zapewnienia jej optymalnego i bezpiecznego działania)

• Odrzut jest nagłą reakcją tarczy pilarki zakleszczonej,

zaciętej lub nieprawidłowo ustawionej, powodującą

niekontrolowane uniesienie się pilarki ponad przecinaną

część, w kierunku operatora

• Ostrze, które zatnie się lub zakleszczy w przecinanej

szczelinie, zatrzyma się, a przebiegający silnik

spowoduje nagły ruch narzędzia w kierunku operatora

• W przypadku skrzywienia lub wadliwego ustawienia

tarczy w przecinanej szczelinie, zęby jej tylnej krawędzi

mogą wrzynać się w górną powierzchnię drewna

powodując wynurzanie się ostrza ze szczeliny i jego

odrzut w stronę operatora

ODRZUT–ZAPOBIEGANIEPRZEZOPERATORA Odrzut jest wynikiem nieprawidłowego używania

narzędzia i/lub nieodpowiedniej procedury lub warunków

eksploatacji; można go uniknąć zachowując niżej podane

• Trzymajnarzędziemocnodwomarękamiiustawsię

wpozycjiumożliwiającejodparciesiłyodrzutu;

ustawsiępodczascięcianaprawolubnalewood

liniicięciaalenigdyniewliniiprostejcięcia(odrzut

może spowodować odbicie do tyłu, które może być

kontrolowane przez operatora jeżeli zachowane są

odpowiednie środki ostrożności)

• Wprzypadkuzakleszczenialubprzerwaniazabiegu

cięcia,zjakiejkolwiekprzyczyny,zwolnijspusti

przytrzymajpiłęnieruchomo,ażdochwilicałkowitego

zatrzymaniasięostrza;niepróbujnigdywycofywać

piłyzprzecinanegomateriałuprzyporuszającymsię

ostrzu;takiepostępowaniemożespowodowaćodrzut

(zbadaj i usuń przyczyny zakleszczania się ostrza; unikaj

przecinania śrub lub gwośdzi)

• Przyponownymuruchamianiupiłyzostrzem

wewnątrzprzecinanegomateriału,ustawostrze

centralniewszczelinieisprawdż,czyzębynie

wnikająwmateriał(zakleszczone ostrze może

wyskoczyć lub zostać wyrzucone ze szczeliny z chwilą

ponownego uruchomienia piły)

• Podpierajdużepłyty,żebyograniczyćryzyko

zakleszczaniaostrzaiodrzutu(duże płyty mają

tendencję do zwisania pod własnym ciężarem; podpory

należy umieszczać pod płytą, na obu jej końcach, w

pobliżu linii cięcia i blisko krawędzi płyty)

• Nieużywajtępychaniuszkodzonychostrzy

(nienaostrzone lub nieprawidłowo ustawione ostrza

wytwarzają wąską szczelinę, powodując nadmierne

tarcie, zakleszczanie się ostrza i odrzut)

• Przedprzystąpieniemdocięciaupewnijsię,że

dżwigniadoregulacjigłębokościiskosuwnikania

sąmocnodociśnięte(zmiana ustawienia ostrza w

trakcie cięcia może spowodować zakleszczenie i odrzut)

• Zachowajszczególnąostrożnośćprzywykonywaniu

cięćwgłębnych,wścianylubinneślepe

powierzchnie(wystające ostrze może natrafić na

przedmioty, które wywołają odrzut)

• Każdorazowoprzedużyciemsprawdżprawidłowe

zamykaniesiędolnejosłony

• Nieużywajpiły,jeślidolnaosłonanieporuszasię

swobodnieiniezamykasięnatychmiastowo

• Nieunieruchamiajnigdydolnejosłonyw

• W razie przypadkowego upuszczenia piły jej dolna osłona

może ulec wygięciu; wyjąć wtyk z gniazda sieciowego,

podnieś osłonę przy pomocy jej uchwytu i sprawdż, czy

porusza się swobodnie i czy nie dotyka ostrza ani żadnej

innej części, przy wszystkich kątach i głębokościach cięcia

• Sprawdżdziałaniesprężynydolnejosłony;w

przypadkugdyosłonalubsprężynaniedziałają

prawidłowonależyprzedużyciemdokonaćich

przeglądutechnicznego(dolna osłona może działać

powoli z powodu uszkodzonej części, lepkich osadów lub

nabudowania się odpadów)

• Dolnąosłonęmożnaotwieraćręcznietylkow

przypadkuwykonywaniaspecjalnychlub

skomplikowanychzabiegówcięcia,takichjakcięcie

wgłębnelubzłożone;osłonęnależyunieść

korzystajączjejuchwytuiopuścićjąnatychmiastz

chwilągdyostrzewejdziewmateriał(przy wszystkich

innych zabiegach przecinania dolna osłona powinna

działać automatycznie)

• Przedumieszczeniempiłynapodłodzelubnastole,

zawszezwróćuwagę,czydolnaosłonazakrywa

ostrze(niezabezpieczone lub poruszające się rozpędem

ostrze spowoduje przemieszczanie się piły do tyłu, tnąc

wszystko na jej drodze; pamiętaj, że po zwolnieniu

wyłącznika upłynie pewien czas zanim piła zatrzyma

• Narzędzie nie powinny używać dzieci poniżej 16 roku życia

• Urządzenie przeznaczone jest tylko do cięcia na sucho

• Przedprzystąpieniemdowykonywania

jakichkolwiekczynnościprzynarzędziu,wczasie

przerwwpracyjakrównieżpojejzakończeniu

wyjąćwtyczkęzgniazdasieciowego

• Pod żadnym pozorem nie wolno korzystać z narzędzia z

uszkodzonym przewodem; zleć jego wymianę

wykwalifikowanej osobie

• Nienależyobrabiaćmateriałuzawierającegoazbest

(azbest jest rakotwórczy)

• Pył pochodzący z takich materiałów, jak farby

zawierające ołów, niektóre gatunki drzewa, minerały i

metal może być szkodliwy (kontakt z nim lub wdychanie

takiego pyłu może powodować reakcje alergiczne i/lub

niewydolność oddechową u operatora lub osób

towarzyszących); należyzakładaćmaskę

przeciwpyłowąipracowaćzurządzeniem

odsysającym,jeżelimożnajepodłączyć

• Niektóre rodzaje pyłu są zaklasyfikowane jako rakotwórcze

(takie, jak pył dębu i buka) szczególnie w połączeniu z

dodatkami do kondycjonowania drewna; należyzakładać

maskęprzeciwpyłowąipracowaćzurządzeniem

odsysającympył,jeżelimożnajepodłączyć74

• Należy stosować się do lokalnych wymogów dotyczących pracy

w otoczeniu pyłu powstającego podczas obróbki materiału

• Stosować tylko stoły robocze posiadające zintegrowany

wyłącznik bezpieczeństwa, zabezpieczający przed

samoczynnym ponownym uruchomieniem silnika po

• Stosować tylko stoły robocze posiadające zintegrowany

klin rozszczepiający

• SKIL może zagwarantować bezawaryjne działanie

narzędzia tylko przy korzystaniu z odpowiedniego

wyposażenia dodatkowego, dostępnego u dystrybutorów

• Używać tylko akcesoriów, których dopuszczalna prędkość

obrotowa jest co najmniej tak wysoka jak najwyższa

prędkość obrotowa urządzenia na biegu bez obciążenia

• Nie należy stosować pił z wysokostopowej stali

• Nigdy nie należy stosować tarczy szlifierskich/tnących z

tym elektronarzędziem

• Każdorazowo należy sprawdzać, czy napięcie zasilania jest

zgodne z napięciem podanym na tabliczce znamionowej

urządzenia (narzędzia na napięcie znamionowe 230V lub

240V zasilać można także napięciem 220V)

• Uwaga na gwoździe, śruby i inne twarde przedmioty; przed

przystąpieniem do obróbki powinny być usunięte z

obrabianego przedmiotu; usunąć je przed rozpoczęciem pracy

• Przed przystąpieniem do obróbki należy usunąć wszelkie

przeszkody znajdujące się po obu stronach obrabianego

przedmiotu wzdłuż linii cięcia

• Należyzabezpieczyćmiejsceprzeznaczonedo

zszycia (miejsce przeznaczone do zszycia umieszczone

w zaciskach lub imadle jest utrzymywane w miejscu

bezpieczniej niż w ręku)

• Abywykryćukryteprzewodyzasilającenależy

używaćstosownychdetektorówlubporozumiećsię

zmiejscowymizakładamienergetycznymi (kontakt z

przewodami elektrycznymi może doprowadzić do pożaru

i porażenia elektrycznego; uszkodzenie przewodu

gazowego może doprowadzić do wybuchu; uszkodzenie

przewodów instalacji wodociągowej powoduje szkody

rzeczowe i może spowodować porażenie elektryczne)

• W przypadku korzystania z kabla przedłużającego należy

zwrócić uwagę, aby był maksymalnie nawinięty na bęben

oraz był przystosowany do przewodzenia prądu o

natężeniu przynajmniej 16 A PODCZASUŻYWANIA

• Poziom hałasu podczas pracy może przekraczać 85

dB(A); używać nauszniki do ochrony słuchu

• Elektronarzędzie można stosować wyłącznie wraz z

zamontowanymi wszystkimi urządzeniami służączymi

bezpieczeństwu użytkownika

• Nie przecinać przedmiotów zbyt małych

• Nie pracować elektronarzędziem ponad głową

• W przypadku zablokowania się piły w obrabianym

materiale, stwierdzenia nietypowego zachowania się

elektronarzędzia lub obcych dzwięków natychmiast

wyłączyć zasilanie i wyjąć wtyczkę z gniazda sieciowego

• W przypadku uszkodzenia lub przecięcia przewodu

podczas pracy, nie wolno go dotykać, tylko należy

natychmiast wyciągnąć z gniazdka wtyczkę

• Przed pozostawieniem elektronarzędzia należy odłączyć

zasilanie elektryczne i odczekać do całkowitego

zatrzymania się wrzeciona

• Nie należy zatrzymywać ruchu piły po wyłączeniu pilarki

odziaływując na piłę

• Instalacja piły tarczowej 3

! wyjąćwtykzgniazdasieciowego

- wyjąć klucz sześciokątny A z gniazda B

- nacisnąć przycisk C blokady wrzeciona obrotowego

i przytrzymać go podczas odkręcania śruby

mocującej tarczę D, obracając sześciokątnego

kluczem trzpieniowym

! przyciskCblokadywrzecionanaciskaćtylko

wtedy,gdytarczapiłyjestnieruchoma

- zwolnić przycisk C blokady wrzeciona

- przy pomocy dźwigni G odchylić osłonę piły F i

przytrzymać dźwignię podczas montażu tarczy piły,

ustawiając zęby i nadrukowaną strzałkę w takim

samym kierunku, jak strzałka na dolnej osłonie

- uwolnić osłonę dolną F

! upewnićsię,żepowierzchniemocująceHkryzy

sąabsolutnieczysteiprzylegajądopiły

- nacisnąć przycisk C blokady wrzeciona i

przytrzymywać go podczas dokręcania śruby

mocowania sześciokątnego kluczem trzpieniowym o

1/8 obrotu ponad siłę dokręcenia palcami (zapewnia

to poślizg tarczy po napotkaniu zbyt dużego oporu

cięcia, a tym samym pozwala uniknąć przeciążenia

silnika i wstecznego odrzutu narzędzia)

- zwolnić przycisk C blokady wrzeciona

• Ustawianie głębokości cięcia (0-85 mm) 4

- w celu zapewnienia optymalnej jakości cięcia piła nie

powinna wystawać poniżej dolnej powierzchni

przedmiotu o więcej niż 3 mm

- odkręcić dźwignię J

- unieść/obninżyć płytę podstawy K w żądane położenie

korzystając ze wskaźnika L

- dźwignię J ponownie dokręcić

• Ustawienie kąta cięcia (0-45°) 5

- poluzować 2 pokrętła M

- elektronarzędzie przechylić w żądane położenie

korzystając ze wskaźnika N

- zacisnąć 2 pokrętła M

! wprzypadkunieprostopadłegoustawieniapiły

głębokośćcięciawskazywananapodziałcenie

odpowiadarzeczywistejgłębokości

• Sprawdzenie prostopadłości cięcia - 90° 5

- ustawić płytę podstawy K na maksymalną głębokość

cięcia i zablokować ją w tym położeniu 4

- ustawić kąt cięcia 0° i zablokować elektronarzędzie w

- przy pomocy przymiaru kątowego sprawdzić

prostopadłość pomiędzy powierzchnią piły a dolną

powierzchnią płyty podstawy

- jeśli wymagana jest regulacja, poluzować 2 pokrętła M

i należy użyć śruby regulacyjnej P jak pokazano75

• Wskaźnik cięcia Q 7

- pokazuje pozycję piły tarczowej przy cięciu wzdłuż

uprzednio naniesionej linii

- przy cięciu prostopadłym lub pod kątem 45°

wykorzystywać odpowiednie linie wskazujące

- pozwalają zdecydować, czy materiał odpadowy

znajduje się po wewnętrznej czy po zewnętrznej

! szerszastronapłytypodstawypowinnaprzylegać

dowspartejczęściobrabianegoprzedmiotu

! szerokośćliniicięciawyznaczaniegrubośćpiły

tarczowej,leczgrubośćjejzębów

! wcelusprawdzeniapoprawnościustawienia

wykonaćpróbnecięcie

• Rozruch elektroniczny 8

Zapewnia osiągnięcie maksymalnej prędkości obrotowej

bez szarpnięcia podczas rozruchu elektronarzędzia

- wąż odkurzacza przyłączyć do króćca R 9

! należyzwrócićuwagę,abywążodkurzaczanigdy

nieblokowałswobodyruchuosłonyoraznie

utrudniałprowadzeniapilarki

- zaleca się stosowanie worka na wióry (osprzęt

! nieużywaćworkanapył/odkurzaczapodczas

• Obsługa narzędzia 9

- włożyć wtyk elektronarzędzia do gniazda sieciowego

- elektronarzędzie prowadzić oburącz trzymając pewnie

jedną ręką za uchwyt S drugą za uchwyt T

- ustawić pewnie elektronarzędzie dolną powierzchnią

płyty podstawy na obrabianym przedmiocie

! należysięupewnićczyzębypiłyniestykająsię

jużzobrabianymprzedmiotem

- elektronarzędzie uruchomić wciskając przycisk U (=

włącznik bezpieczeństwa, nie powinien być

blokowany) a następnie uruchomić włącznik V

! piłęprzystawiaćdoobrabianegoprzedmiotu

dopieropoosiągnięciuprzezelektronarzędzie

pełnejprędkościobrotowej

- osłona piły F otwierana jest automatycznie w

momencie zbliżenia piły do obrabianego przedmiotu

(osłonę odchylać ręcznie tylko w przypadku

wykonywania cięć specjalnych jak cięcia wgłębne; w

tym celu wykorzystywać dźwignię G)

- nie przeciążać elektronarzędzia; wymuszać tylko lekki

! podczaspracyzawszetrzymaćnarzędzieza

uchwyt(y)ograniczoneszarymkolorem

- po zakończeniu cięcia elektronarzędzie wyłączyć

zwalniając włącznik V

! przedpodniesieniemnarzędziazobrabianego

materiałunależysięupewnić,żeostrze

zatrzymałosięwpełni

WSKAZÓWKIUŻYTKOWANIA

• W celu ograniczenia zjawiska wykruszania krawędzi

powierzchnia przedmiotu o wymaganym ładnym

wyglądzie powinna być skierowana do dołu

• Podczas używania prowadnicy (nr części 2610Z00217)

głębokość cięcia zostanie zmniejszona o 9 mm zarówno

dla cięcia pod kątem 90°, jak i 45°

• Stosować tylko ostre piły tarczowe nie wykazujące

uszkodzeń o odpowiednich wymiarach 0

- jakość cięcia poprawia się wraz ze wzrostem ilości

zębów wykorzystywanej piły tarczowej

- piły tarczowe z zębami z węglików spiekanych

posiadają o ok. 30-to krotnie większą żywotność w

stosunku do pił konwencjonalnych

• Prowadnica równoległa W !

- umożliwia wykonywanie dokładnych cięć

równoległych do krawędzi przedmiotu

- może być mocowana z obu stron płyty podstawy

Ustawianie położenia prowadnicy równoległej

- odkręcić pokrętło X

- korzystając z podziałki na prowadnicy ustawić

wymaganą odległość cięcia (wskaźnik cięcia Q

stosować jako zerowego punktu odniesienia)

- pokrętło X ponownie dokręcić

- ustawić wymaganą głębokość cięcia

- przechylić narzędzie do przodu, kierując wskaźnik

cięcia Q na naniesioną na obrabianym

- przy pomocy dźwigni G odchylić osłonę piły F

- bezpośrednio przed zagłębieniem piły uruchomić

elektronarzędzie, przechylając pilarkę wzdłuż

przedniej krawędzi podstawy opuścić wolno tylną

część elektronarzędzia

- opuszczać powoli tylną część elektronarzędzia wolno

przesuwając do przodu

- natychmiast z chwilą gdy ostrze wejdzie w materiał,

! piłęprzystawiaćdoobrabianegoprzedmiotu

dopieropoosiągnięciuprzezelektronarzędzie

pełnejprędkościobrotowej

! elektronarzędzieprowadzićtylkodoprzodu

• Cięcie większych płyt #

- płytę podeprzeć wzdłuż linii cięcia, na podłodze stole

! ustawićgłębokośćcięciawtakisposób,aby

przecinaćtylkopłytęanieprzedmioty

wspierająceznajdującesięponiżej

- w przypadku gdy prowadnica równoległa nie daje

możliwości cięcia w dużej odległości, przytwierdzić

dodatkową listwę do powierzchni płyty i prowadzić

elektronarzędzie prawą stroną wzdłuż listwy

KONSERWACJA/SERWIS

• Zawsze dbać o czystość narzędzia i przewodu

zasilającego (a szczególnie otworów wentylacyjnych)

! przedprzystąpieniemdoczyszczenianależy

wyjąćwtykzgniazdasieciowego

• Piłę tarczową czyścić każdorazowo po zakończonej

pracy (szczególnie z żywic i pozostałości klejów)

• Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli

produkcyjnej ulegnie kiedykolwiek awarii, naprawę

powinien przeprowadzić autoryzowany serwis

elektronarzędzi firmy SKIL

- odesłać nierozebrany narzędzie, wraz z dowodem

zakupu, do dealera lub do najbliższego punktu usługowego

SKIL (adresy oraz diagram serwisowy narzędzenia

znajdują się na stronach www.skilmasters.com)76

• Niewyrzucajelektronarzędzi,akcesoriówi

opakowaniawrazzodpadamizgospodarstwa

domowego (dotyczy tylko państw UE)

- zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie

zużytego sprzętu elektrotechnicznego i elektronicznego

oraz dostosowaniem jej do prawa krajowego, zużyte

elektronarzędzia należy posegregować i zutylizować w

sposób przyjazny dla środowiska

- w przypadku potrzeby pozbycia się narzędzia,

akcesoriów i opakowania - symbol $ przypomni Ci o tym

DEKLARACJAZGODNOŚCI

• Niniejszym oświadczamy ponosząc osobistą

odpowiedzialność, że produkt wykonany jest zgodnie z

następującymi normami i dokumentami normalizującymi:

EN 60745, EN 61000, EN 55014, z godnie z wytycznymi

2006/95/EU, 2004/108/EU, 2006/42/EU

• Dokumentacjatechniczna: SKIL Europe BV

• Pomiarów dokonano zgodnie z normą EN 60745 ciśnienie

akustyczne narzędzia wynosi 94 dB(A) zaś poziom mocy

akustycznej 105 dB(A) (poziom odchylenie: 3 dB), zaś wibracje

2,9 m/s² (metoda dłoń-ręka; błąd pomiaru K = 1,5 m/s²)

• Poziom emisji wibracji został zmierzony zgodnie z testem

standaryzowanym podanym w EN 60745; może służyć

do porównania jednego narzędzia z innym i jako ocena

wstępna narażenia na wibracje w trakcie używania

narzędzia do wymienionych zadań

- używanie narzędzia do innych zadań, lub z innymi

albo źle utrzymanymi akcesoriami, może znacząco

zwiększyć poziom narażenia

- przypadki, kiedy narzędzie jest wyłączone lub jest

czynne, ale aktualnie nie wykonuje zadania, mogą

znacząco zmniejszyć poziom narażenia

! należychronićsięprzedskutkamiwibracjiprzez

konserwacjęnarzędziaijegoakcesoriów,

zakładanierękawiciwłaściwąorganizacjępracy

udaranje sečiva ili trzanje)

posebej konstruirane)
