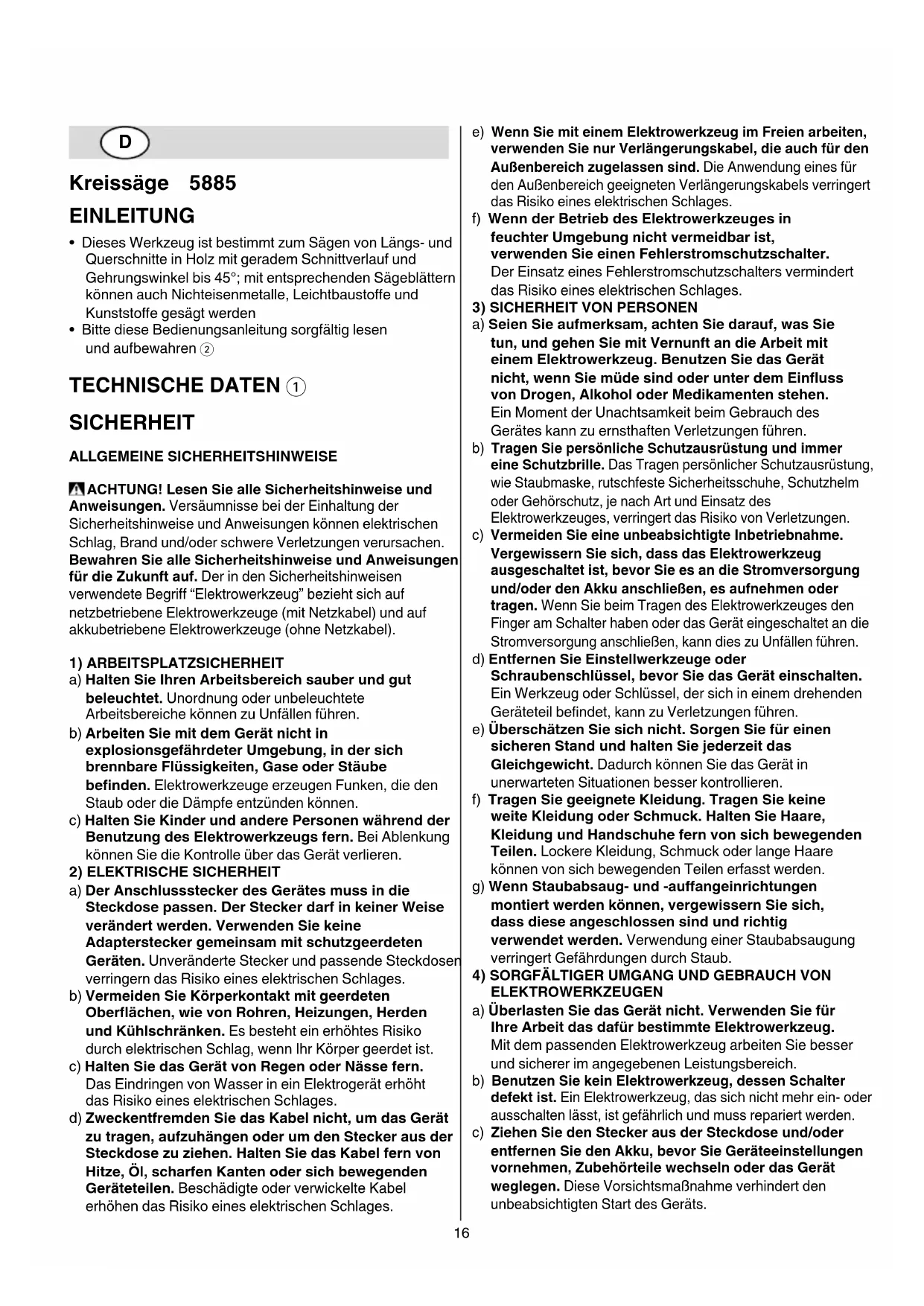

BEDIENUNGSANLEITUNG 5885 MA SKIL

ORIGINALBETRIEBSANLEITUNG

ACCESSORIES SKILNr.

• Dieses Werkzeug ist bestimmt zum Sägen von Längs- und

Querschnitte in Holz mit geradem Schnittverlauf und

Gehrungswinkel bis 45°; mit entsprechenden Sägeblättern

können auch Nichteisenmetalle, Leichtbaustoe und

Kunststoe gesägt werden

• Bitte diese Bedienungsanleitung sorgfältig lesen

SICHERHEIT ALLGEMEINESICHERHEITSHINWEISE ACHTUNG!LesenSiealleSicherheitshinweiseund

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen verursachen.

BewahrenSiealleSicherheitshinweiseundAnweisungen

fürdieZukunftauf. Der in den Sicherheitshinweisen

verwendete Begriff “Elektrowerkzeug” bezieht sich auf

netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf

akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1)ARBEITSPLATZSICHERHEIT

a) HaltenSieIhrenArbeitsbereichsauberundgut

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) ArbeitenSiemitdemGerätnichtin

explosionsgefährdeterUmgebung,indersich

brennbareFlüssigkeiten,GaseoderStäube

befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) HaltenSieKinderundanderePersonenwährendder

BenutzungdesElektrowerkzeugsfern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

2)ELEKTRISCHESICHERHEIT

a) DerAnschlusssteckerdesGerätesmussindie

Steckdosepassen.DerSteckerdarfinkeinerWeise

verändertwerden.VerwendenSiekeine

Adaptersteckergemeinsammitschutzgeerdeten

Geräten. Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

b) VermeidenSieKörperkontaktmitgeerdeten

Oberflächen,wievonRohren,Heizungen,Herden

undKühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) HaltenSiedasGerätvonRegenoderNässefern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) ZweckentfremdenSiedasKabelnicht,umdasGerät

zutragen,aufzuhängenoderumdenSteckerausder

Steckdosezuziehen.HaltenSiedasKabelfernvon

Hitze,Öl,scharfenKantenodersichbewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) WennSiemiteinemElektrowerkzeugimFreienarbeiten,

verwendenSienurVerlängerungskabel,dieauchfürden

Außenbereichzugelassensind. Die Anwendung eines für

den Außenbereich geeigneten Verlängerungskabels verringert

das Risiko eines elektrischen Schlages.

f) WennderBetriebdesElektrowerkzeugesin

feuchterUmgebungnichtvermeidbarist,

verwendenSieeinenFehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3)SICHERHEITVONPERSONEN

a) SeienSieaufmerksam,achtenSiedarauf,wasSie

tun,undgehenSiemitVernunftandieArbeitmit

einemElektrowerkzeug.BenutzenSiedasGerät

nicht,wennSiemüdesindoderunterdemEinfluss

vonDrogen,AlkoholoderMedikamentenstehen.

Ein Moment der Unachtsamkeit beim Gebrauch des

Gerätes kann zu ernsthaften Verletzungen führen.

b) TragenSiepersönlicheSchutzausrüstungundimmer

eineSchutzbrille. Das Tragen persönlicher Schutzausrüstung,

wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm

oder Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) VermeidenSieeineunbeabsichtigteInbetriebnahme.

VergewissernSiesich,dassdasElektrowerkzeug

ausgeschaltetist,bevorSieesandieStromversorgung

und/oderdenAkkuanschließen,esaufnehmenoder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu Unfällen führen.

d) EntfernenSieEinstellwerkzeugeoder

Schraubenschlüssel,bevorSiedasGeräteinschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil bendet, kann zu Verletzungen führen.

e) ÜberschätzenSiesichnicht.SorgenSiefüreinen

sicherenStandundhaltenSiejederzeitdas

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) TragenSiegeeigneteKleidung.TragenSiekeine

weiteKleidungoderSchmuck.HaltenSieHaare,

KleidungundHandschuhefernvonsichbewegenden

Teilen. Lockere Kleidung, Schmuck oder lange Haare

können von sich bewegenden Teilen erfasst werden.

g) WennStaubabsaug-und-auffangeinrichtungen

montiertwerdenkönnen,vergewissernSiesich,

dassdieseangeschlossensindundrichtig

verwendetwerden. Verwendung einer Staubabsaugung

verringert Gefährdungen durch Staub.

4)SORGFÄLTIGERUMGANGUNDGEBRAUCHVON

a) ÜberlastenSiedasGerätnicht.VerwendenSiefür

IhreArbeitdasdafürbestimmteElektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) BenutzenSiekeinElektrowerkzeug,dessenSchalter

defektist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder

ausschalten lässt, ist gefährlich und muss repariert werden.

c) ZiehenSiedenSteckerausderSteckdoseund/oder

entfernenSiedenAkku,bevorSieGeräteeinstellungen

vornehmen,ZubehörteilewechselnoderdasGerät

weglegen. Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Geräts.17

d) BewahrenSieunbenutzteElektrowerkzeuge

außerhalbderReichweitevonKindernauf.Lassen

SiePersonendasGerätnichtbenutzen,diemit

diesemnichtvertrautsindoderdieseAnweisungen

nichtgelesenhaben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) PflegenSiedasGerätmitSorgfalt.KontrollierenSie,

obbeweglicheGeräteteileeinwandfreifunktionieren

undnichtklemmen,obTeilegebrochenoderso

beschädigtsind,dassdieFunktiondesGerätes

beeinträchtigtist.LassenSiebeschädigteTeilevor

demEinsatzdesGerätsreparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) HaltenSieSchneidwerkzeugescharfundsauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) VerwendenSieElektrowerkzeug,Zubehör,

Einsatzwerkzeugeusw.entsprechenddiesen

Anweisungen.BerücksichtigenSiedabeidie

Arbeitsbedingungenunddieauszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) LassenSieIhrGerätnurvonqualifiziertem

FachpersonalundnurmitOriginal-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

SICHERHEITSHINWEISEFÜRKREISSÄGEN GEFAHR

• HändevomSchneideneingriffsbereichundvom

Sägeblattfernhalten;IhrezweiteHandaufdem

vorderenGrifflassen(wenn beide Hände die Säge

halten, können sie nicht vom Sägeblatt geschnitten werden)

• NichtunterdasWerkstückreichen(der Blattschutz

kann Sie nicht vor dem Sägeblatt unter dem

• SchnitttiefederWerkstückdickeanpassen(unter

dem Werkstück muss etwas weniger als ein kompletter

Zahn der Blattzähne sichtbar sein)

• DaszuschneidendeWerkstückniemalsinden

HändenoderüberdieBeinehalten(es ist wichtig, das

Werkstück richtig abzustützen, um Exposition des

Körpers, Verklemmen des Sägeblatts oder Verlust der

Kontrolle zu minimieren)

• Dort,wodasSchneidwerkzeugbeimArbeiten

versteckteKabeloderseineigenesAnschlusskabel

berührenkönnte,dasWerkzeugandenisolierten

Griffflächenhalten(Kontakt mit einem

spannungführenden Leiter macht auch ungeschützte

Metallteile des Werkzeuges spannungführend und

versetzt dem Bediener einen Stromschlag)

• BeimLängssägenstetseinenSeitenanschlagoder

einegeradeSchnittführungbenutzen(dadurch wird

die Schnittgenauigkeit verbessert und Verklemmen des

Sägeblatts weniger wahrscheinlich gemacht)

• StetsSägeblättermitDornlöchernderrichtigenGröße

undFormbenutzen(rautenförmigoderrund)

(Sägeblätter, die nicht zu den Montageteilen der Säge passen,

laufen exzentrisch, was in Verlust der Kontrolle resultiert)

• Niemalsbeschädigteoderungeeignete

Sägeblattunterlegscheibenoder-bolzenbenutzen

(Sägeblattunterlegscheiben und -bolzen wurden eigens

für Ihre Säge konstruiert, um optimale Leistung und

sicheren Betrieb zu gewährleisten)

RÜCKSCHLAG–URSACHEN

• Rückschlag ist eine plötzliche Reaktion auf ein

eingezwängtes, verklemmtes oder falsch ausgerichtetes

Sägeblatt, wodurch eine Säge unkontrolliert aus dem

Werkstück heraus – zum Bediener hin – angehoben wird

• Wenn das Sägeblatt eingezwängt ist oder vom nach

unten schließenden Sägeschlitz stark eingeklemmt wird,

kommt das Sägeblatt zum Stillstand und wird das Gerät

durch den laufenden Motor rasch zum Bediener hin

• Wenn das Sägeblatt sich beim Schneiden verdreht oder

falsch ausgerichtet wird, können sich die Zähne an der

Hinterkante des Sägeblatts in der Holzoberäche

festfressen mit der Folge, dass sich das Sägeblatt aus

dem Sägeschlitz heraushebt und – zum Bediener hin –

RÜCKSCHLAG–VORBEUGUNGDURCHDENBEDIENER Rückschlag ist das Ergebnis von Werkzeugmissbrauch

und/oder unsachgemäßen Bedienverfahren bzw.

Einsatzbedingungen und kann durch Ergreifung

entsprechender Maßnahmen (siehe unten) vermieden werden

• DieSägestetsmitbeidenHändenfestimGriffhaben

undIhreArmesopositionieren,dassSie

Rückschlagkräftenentgegenwirkenkönnen;Ihren

KörperseitlichvomSägeblattpositionieren,niemals

ineinerLiniemitdemSägeblatt(durch Rückschlag

könnte die Säge rückwärts springen, aber Rückschlagkräfte

können vom Bediener kontrolliert werden, wenn

entsprechende Vorkehrungen getroen werden)

• WenndasSägeblattklemmt,oderwenneinSchnitt

ausirgendeinemGrundunterbrochenwird,den

SchalterloslassenunddieSägebewegungslosim

Materialhalten,bisdasSägeblattvölligzumStillstand

kommt;niemalsversuchen,dieSägeausdem

WerkstückzuentfernenoderdieSägerückwärtszu

ziehen,währenddasSägeblattinBewegungist,

ansonstenkanneszuRückschlagkommen(dies

untersuchen und Abhilfemaßnahmen ergreifen, um die

Ursachen für das klemmende Sägeblatt zu beseitigen; das

Schneiden von Nägeln oder Schrauben vermeiden)

• BeimerneutenAnlaufeinerSägeimWerkstückdas

SägeblattimSägeschlitzzentrierenundnachprüfen,

dassdieSägezähnenichtmitdemMaterialim

Eingriffstehen(wenn das Sägeblatt klemmt, kann es

nach oben wandern oder kann es zu Rückschlag vom

Werkstück kommen, wenn die Säge wieder anläuft)

• GroßePlattenabstützen,umdasdrohende

Klemmenbzw.RückschlagendesSägeblattszu

minimieren(große Platten neigen zum Durchbiegen

unter ihrem eigenen Gewicht; die Platte muss auf beiden

Seiten unten abgestützt werden, d.h. nahe an der

Schnittlinie und nahe am Plattenrand)

• KeinstumpfesoderbeschädigtesSägeblatt

benutzen(ungeschärfte oder falsch geschränkte

Sägeblätter erzeugen schmale Sägeschlitze; die Folge

sind übertriebene Reibung, Sägeblattklemmen

• SägeblatttiefeundGehrungeneinstellende

SicherungshebelmüssenvordemSchneidenfest

undsichersitzen(wenn sich die Sägeblatteinstellung

beim Schneiden ändert, kann dies zu Klemmen und

• BeimEinsetzschnittinvorhandeneWändeoder

sonstigeunübersichtlicheBereichebesonders

vorsichtigvorgehen(das vorstehende Sägeblatt kann

Rückschlag verursachende Gegenstände schneiden)

• UnterenBlattschutzjedesMalvorGebrauchauf

vorschriftsmäßigesSchließenprüfen

• DieSägenichtbenutzen,wennsichderuntere

Blattschutznichtfreibewegtundsofortschließt

• DenunterenBlattschutzniemalsdurchFestklemmen

oder-bindenindieoffenePositionzwingen

• Wenn die Säge versehentlich fallen gelassen wird, kann

der untere Blattschutz dadurch verbogen werden;

Netzstecker ziehen, den unteren Blattschutz mit dem

Einziehgri anheben und sicherstellen, dass er sich frei

bewegt und nicht das Sägeblatt oder irgendein anderes

Teil – bei sämtlichen Winkeln und Schnitttiefen – berührt

• DieFunktionderunterenBlattschutzfederprüfen;wenn

derBlattschutzunddieFedernichtvorschriftsmäßig

funktionieren,müssensievorGebrauchgewartet

werden(der untere Blattschutz könnte aufgrund von

beschädigten Teilen, klebrigen Ablagerungen oder einer

Schmutzansammlung schwergängig sein)

• DeruntereBlattschutzsolltenurbei

Sonderschnittenwiez.B.Einsetzschnittenund

komplexenSchnittenmanuelleingezogenwerden;

denunterenBlattschutzdurchEinziehendesGriffs

anheben,undsobalddasSägeblattindas

Werkstückeindringt,mussderuntereBlattschutz

losgelassenwerden(bei allen anderen Sägearbeiten

sollte der untere Blattschutz automatisch arbeiten)

• Stetsdaraufachten,dassderuntereBlattschutz

dasSägeblattumschließt,bevordieSägeaufeiner

WerkbankoderdemBodenabgelegtwird(ein

ungeschütztes, auslaufendes Sägeblatt bewirkt, dass die

Säge rückwärts wandert und schneidet, was ihr im Weg

steht; bedenken, dass das Anhalten des Sägeblatts nach

Loslassen des Schalters etwas Zeit in Anspruch nimmt)

• Der Benutzer dieses Werkzeuges sollte älter als 16

• Dieses Werkzeug ist für Naßschnitte nicht geeignet

• ZiehenSiegrundsätzlichdenNetzstecker,bevorSie

beliebigeÄnderungenandenEinstellungenoder

einenZubehörwechselvornehmen

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem anerkannten

Elektrofachmann ersetzen

• BearbeitenSiekeinasbesthaltigesMaterial (Asbest

gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält, einigen

Holzarten, Mineralien und Metall kann schädlich sein

(Kontakt mit oder Einatmen des Staubs kann zu allergischen

Reaktionen und/oder Atemwegskrankheiten beim Bediener

oder Umstehenden führen); tragenSieeineStaubmaske

undarbeitenSiemiteinemStaubabsaugungssystem,

wenneinsolchesangeschlossenwerdenkann

• Bestimmte Arten von Staub sind als karzinogen klassiziert

(beispielsweise Eichen- und Buchenholzstaub),

insbesondere in Verbindung mit Zusätzen für die

Holzvorbehandlung; tragenSieeineStaubmaskeund

arbeitenSiemiteinemStaubabsaugungssystem,

wenneinsolchesangeschlossenwerdenkann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial

gültigen nationalen Staubschutzvorgaben

• Ausschließlich ein Sägetischgestell verwenden mit

integriertem Schalter, der einen Motorneuanlauf nach

einer Stromunterbrechung verhindert

• Ausschließlich ein Sägetischgestell verwenden mit

integriertem Spaltkeil

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn das entsprechendes Zubehör

verwendet wird, welches bei ihren Fachhändlern erhältlich ist

• Nur Zubehör verwenden, dessen zulässige Drehzahl

mindestens so hoch ist wie die höchste Leerlaufdrehzahl

• Die Benutzung von Sägeblättern aus hochlegiertem

Schnell- arbeitsstahl (HSS) ist nicht zulässig

• Niemals Schleif-/Trennscheiben mit diesem

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Werkzeuges angegebenen Spannung

übereinstimmt (mit 230V oder 240V beschriftete

Werkzeuge können auch an 220V betrieben werden)

• Beschädigungen durch Schrauben, Nägel und ähnliches

an Ihrem Werkstück vermelden; diese vor

Arbeitsbeginn entfernen

• Bevor Sie mit dem Schnitt beginnen, alle Hindernisse von

der Ober- wie auch von der Unteräche entfernen, die

auf der Schnittstrecke liegen

• SichernSiedasWerkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• VerwendenSiegeeigneteSuchgeräte,um

verborgeneVersorgungsleitungenaufzuspüren,oder

ziehenSiedieörtlicheVersorgungsgesellschaft

hinzu (Kontakt mit Elektroleitungen kann zu Feuer und

elektrischem Schlag führen; Beschädigung einer

Gasleitung kann zur Explosion führen; Eindringen in eine

Wasserleitung verursacht Sachbeschädigung oder kann

einen elektrischen Schlag verursachen)

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

WÄHRENDDERANWENDUNG

• Der Geräuschpegel beim Arbeiten kann 85 dB(A)

überschreiten; Gehörschutz tragen

• Das Werkzeug niemals ohne das Original-

• Nicht versuchen sehr kleine Werkstücke zu sägen

• Mit dem Werkzeug nicht über dem Kopf arbeiten

• Im Falle von Blockieren, atypischem Verhalten oder

Fremdgeräuschen, das Werkzeug sofort abschalten und

den Netzstecker ziehen

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

Netzstecker ziehen19

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

• Sägeblätter nach dem Ausschalten des Werkzeuges

nicht durch seitliches Gegendrücken bremsen

• Montieren des Sägeblatts 3

! Netzsteckerziehen

- Sechskantschlüssel A aus Halterung B nehmen

- Spindelarretierungsknopf C drücken und halten,

während Sie Sägeblattbolzen D mit dem

Sechskantschlüssel entfernen

! SpindelarretierungsknopfCnurbei

stillstehendemWerkzeugdrücken

- Spindelarretierungsknopf C loslassen

- Flansch E entfernen

- unteren Blattschutz F mit Hebel G önen und halten,

während Sie das Sägeblatt montieren, wobei Sägezähne

und auf das Sägeblatt aufgedruckter Pfeil in dieselbe

Richtung wie der Pfeil auf dem unteren Blattschutz zeigen

- unteren Blattschutz F loslassen

- Flansch E montieren

! Sicherstellen,daßSpannflächenHvonFlanschen

völligsaubersindunddemSägeblattgegenüber

- Spindelarretierungsknopf C drücken und halten, während

der Sägeblattbolzen mit dem Sechskantschlüssel

angezogen wird, und zwar 1/8 Drehung an ngerfest vorbei

(gewährleistet Rutschen des Sägeblatts, wenn es auf

übertriebenen Widerstand trit, wodurch Motorüberlastung

und Rückschlag der Säge reduziert werden)

- Spindelarretierungsknopf C loslassen

• Schnittiefeneinstellung (0-85 mm) 4

- für eine optimale Schnittgüte sollte das Sägeblatt nicht

mehr als 3 mm unter dem Werkstück überstehen

- Fuß K anheben/absenken bis gewünschte Schnittiefe

auf Winkelgradierung anhand des Zeigers L erreicht ist

- Hebel J wieder anziehen

• Schnittwinkeleinstellung (0-45°) 5

- Werkzeug kippen bis gewünschte Schnittwinkel auf

Winkelgradierung anhand des Zeigers N erreicht ist

- 2 Knöpfe M wieder anziehen

! beieinemGehrungsschnittentsprichtdieaufder

TiefengradierungangezeigteSchnittiefenichtder

effektivenSchnittiefe

• 90°-Schnittwinkelprüfung 5

- Fuß K auf Maximalschnittiefe einstellen

- Schnittwinkel auf 0° einstellen und anziehen

- prüfen Sie den 90°-Winkel zwischen Sägeblatt und

Fußunterseite mit einem Winkelmaß

- wenn eine Nachstellung erforderlich ist, 2 Knöpfe M

lösen, und Einstellschraube P wie abgebildet verwenden

- für die präzise Führung des Werkzeuges die auf dem

Werkstück gezogenen Schnittlinie entlang

- für einen geraden 0°-Schnitt oder einen 45°-Gehrungsschnitt

die entsprechenden Zeigerlinie verwenden

- ermöglicht Ihnen auszuwählen, ob Abfallmaterial auf

der Innen- oder Außenseite des Blatts ist

! dergrößereTeildesFußessollteauf

demaufgestütztenTeildesWerkstücksaufliegen

! dieSchnittbreitewirddurchdieSägezahnbreite

undnichtdurchdieSägeblattdickefestgelegt

! immerzuersteinenProbeschnittausführen,um

dieeffektiveSchnittliniezuüberprüfen

• Elektronischer Sanftanlauf 8

Sichert das Erreichen der Maximalgeschwindigkeit ohne

den plötzlichen Ruck beim Einschalten des Werkzeuges

- Saugschlauch auf Adapter R 9 stecken

! achtenSiedarauf,daßderStaubsaugerschlauch

dieÖffnungdesunterenBlattschutzesoderdie

Schnittarbeitniemalshemmt

- man kann auch einen Staubsack benutzen

(SKIL Zubehör 2610387402)

! Staubbeutel/Staubsaugernichtverwendenbeim

• Bedienung des Werkzeuges 9

- Netzstecker an der Steckdose anschließen

- immer mit einer Hand Gri S und mit der anderen

Hand Gri T festhalten

- Werkzeug mit der Fußvorderseite ach auf dem

Werkstück positionieren

! stellenSiesicher,daßdieSägeblattzähnenicht

imWerkstückverkeiltsind

- das Werkzeug einschalten, indem Sie zuerst Knopf U

(= Sicherheitsschalter den man nicht festsetzen kann)

drücken und dann Schalter V betätigen

! dieSägemußerstdieHöchstgeschwindigkeit

erreichenbevordasSägeblattindasWerkstück

- der untere Blattschutz F önet selbsttätig, wenn das

Sägeblatt in das Werkstück eingeführt wird (den unteren

Blattschutz nur für spezielle Schnitte wie Einsetzschnitte

manuell önen; hierzu Hebel G benutzen)

- überfordern Sie das Werkzeug nicht; auf leichten und

andauernden Anpreßdruck achten

! WerkzeugbeimArbeitenimmeramgrauen

- nach Abschluß des Schnittes das Werkzeug durch

Lösen von Schalter V ausschalten

! stellenSiesicher,daßdasBlattvollkommenzum

Stillstandgekommenist,bevorSiedasWerkzeug

vomWerkstückentfernen

• Die Gutseite des Werkstücks grundsätzlich nach unten

zeigend auegen, um somit Absplitterungen auf ein

Mindestmaß zu begrenzen

• Bei der Verwendung der Führungsschiene (Zubehörteil

2610Z00217) reduziert sich die Schnitttiefe bei 90°- und

45°-Schnitten um 9 mm

• Nur scharfe Sägeblätter vom richtigen Typ 0 benutzen

- die Qualität des Schnittes erhöht sich mit der Anzahl

- Hartmetallbestückte Sägeblätter haben eine bis zu 30

Mal längere Lebensdauer als konventionelle Sägeblätter20

• Seitenanschlag W !

- für exakte Parallelschnitte zur Werkstückkante

- kann beiderseitig in den Fuß eingesetzt werden

Einstellung Seitenanschlag

- auf gewünschte Schnittbreite einstellen mit

Seitenanschlagskala (Sichtkeil Q als

0-Referenz verwenden)

- Knopf X wieder anziehen

- gewünschte Schnittiefe einstellen

- das Werkzeug mit Sichtkeil Q nach vorn kippen in

einer Reihe mit gewünschter Schnittlinie, die auf dem

Werkstück markiert ist

- unteren Blattschutz F önen mit Hebel G

- kurz vor dem Eintauchen des Sägeblatts in das

Werkstück das Werkzeug einschalten, und den

rückwärtigen Werkzeugteil, unter Verwendung der

vorderen Fußkante als Auagepunkt, langsam absenken

- das Werkzeug langsam nach unten absenken und

gleichzeitig nach vorne schieben

- sobald das Sägeblatt in das Werkstück eindringt,

! dieSägemußerstdieHöchstgeschwindigkeit

erreichenbevordasSägeblattindasWerkstück

! dasWerkzeuggrundsätzlichnichtrückwärtsführen

• Zuschnitt großer Platten bzw. Tafeln #

- die Platte nahe der Schnittlinie entweder am Boden,

auf einem Tisch oder einer Werkbank stützen

! dieSchnittiefesoeinstellen,daßSiedie

Plattedurchtrennenundnichtindie

Auflagestützensägen

- falls der Seitenanschlag die gewünschten

Schnittbreite nicht ermöglicht, eine gerade Holzleiste

auf das Werkstück klemmen oder nageln, die als

Schnittführung dient, und das Werkzeug mit der

rechten Fußseite an dieser Führungsleiste führen

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze)

! NetzsteckervordemSäubernziehen

• Das Sägeblatt unmittelbar nach der Benutzung reinigen

(insbesondere von Harz- und Leimrückständen)

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste

SKIL-Vertragswerkstätte senden (die Anschriften so

wie die Ersatzteilzeichnung des Werkzeuges nden

Sie unter www.skilmasters.com)

• Elektrowerkzeuge,ZubehörundVerpackungen

nichtindenHausmüllwerfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol $ erinnern

-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745, EN 61000,

EN 55014, gemäß den Bestimmungen der Richtlinien

2006/95/EG, 2004/108/EG, 2006/42/EG

• TechnischeUnterlagenbei: SKIL Europe BV

• Gemessen gemäß EN 60745 beträgt der Schalldruckpegel

dieses Gerätes 94 dB(A) und der Schalleistungspegel

105 dB(A) (Standardabweichung: 3 dB), und die Vibration

2,9 m/s² (Hand-Arm Methode; Unsicherheit K = 1,5 m/s²)

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen;

Sie kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des Werkzeugs

für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere Anwendungen

oder mit anderem oder schlecht gewartetem Zubehör

kann die Expositionsstufe erheblich erhöhen

- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder

wenn es läuft aber eigentlich nicht eingesetzt wird,

können die Expositionsstufe erheblich verringern

! schützenSiesichvordenAuswirkungender

VibrationdurchWartungdesWerkzeugsunddes

Zubehörs,haltenSieIhreHändewarmund

organisierenSieIhrenArbeitsablauf

stannat fullständigt

nakit, ali dolge lase.
