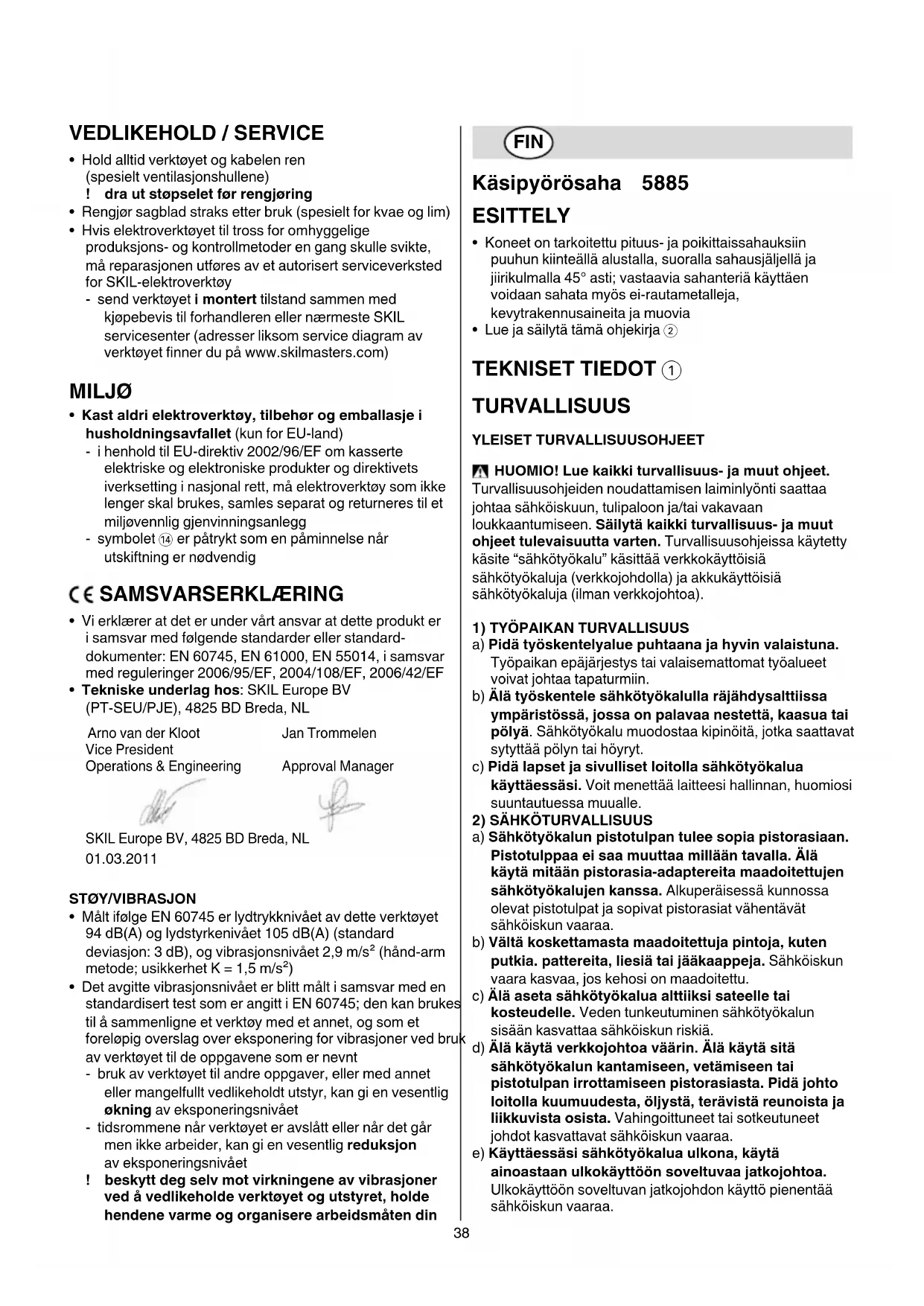

KÄYTTÖOHJE 5885 MA SKIL

• Koneet on tarkoitettu pituus- ja poikittaissahauksiin

puuhun kiinteällä alustalla, suoralla sahausjäljellä ja

jiirikulmalla 45° asti; vastaavia sahanteriä käyttäen

voidaan sahata myös ei-rautametalleja,

kevytrakennusaineita ja muovia

• Lue ja säilytä tämä ohjekirja 2

TURVALLISUUS YLEISETTURVALLISUUSOHJEET HUOMIO!Luekaikkiturvallisuus-jamuutohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa

johtaa sähköiskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen. Säilytäkaikkiturvallisuus-jamuut

ohjeettulevaisuuttavarten. Turvallisuusohjeissa käytetty

käsite “sähkötyökalu” käsittää verkkokäyttöisiä

sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä

sähkötyökaluja (ilman verkkojohtoa).

1)TYÖPAIKANTURVALLISUUS

a) Pidätyöskentelyaluepuhtaanajahyvinvalaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet

voivat johtaa tapaturmiin.

b) Älätyöskentelesähkötyökalullaräjähdysalttiissa

ympäristössä,jossaonpalavaanestettä,kaasuatai

pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c) Pidälapsetjasivullisetloitollasähkötyökalua

käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi

suuntautuessa muualle.

2)SÄHKÖTURVALLISUUS

a) Sähkötyökalunpistotulpantuleesopiapistorasiaan.

Pistotulppaaeisaamuuttaamillääntavalla.Älä

käytämitäänpistorasia-adaptereitamaadoitettujen

sähkötyökalujenkanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vähentävät

b) Vältäkoskettamastamaadoitettujapintoja,kuten

putkia.pattereita,liesiätaijääkaappeja. Sähköiskun

vaara kasvaa, jos kehosi on maadoitettu.

c) Äläasetasähkötyökaluaalttiiksisateelletai

kosteudelle.Veden tunkeutuminen sähkötyökalun

sisään kasvattaa sähköiskun riskiä.

d) Äläkäytäverkkojohtoaväärin.Äläkäytäsitä

sähkötyökalunkantamiseen,vetämiseentai

pistotulpanirrottamiseenpistorasiasta.Pidäjohto

loitollakuumuudesta,öljystä,terävistäreunoistaja

liikkuvistaosista. Vahingoittuneet tai sotkeutuneet

johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsisähkötyökaluaulkona,käytä

ainoastaanulkokäyttöönsoveltuvaajatkojohtoa.

Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää

sähköiskun vaaraa.39

f) Jossähkötyökalunkäyttökosteassaympäristössäei

olevältettävissä,tuleekäyttäämaavuotokatkaisijaa.

Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3)HENKILÖTURVALLISUUS

a) Olevalpas,kiinnitähuomiotatyöskentelyysija

noudatatervettäjärkeäsähkötyökaluakäyttäessäsi.

Äläkäytäsähkötyökalua,josoletväsynyttai

huumeiden,alkoholintahilääkkeidenvaikutuksen

alaisena. Hetken tarkkaamattomuus sähkötyökalua

käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytäsuojavarusteita.Käytäainasuojalaseja.

Henkilökohtaisen suojavarustuksen käyttö, kuten

pölynaamarin, luistamattomien turvakenkien, suojakypärän

tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja

käyttötavasta, vähentää loukaantumisriskiä.

c) Vältätahatontakäynnistämistä.Varmista,että

sähkötyökaluonpoiskytkettynä,ennenkuinliität

sensähköverkkoonja/tailiitätakun,otatsenkäteen

taikannatsitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poistakaikkisäätötyökalutjaruuvitaltat,ennenkuin

käynnistätsähkötyökalun. Työkalu tai avain, joka

sijaitsee laitteen pyörivässä osassa, saattaa

johtaa loukkaantumiseen.

e) Äläyliarvioiitseäsi.Huolehdiainatukevasta

seisoma-asennostajatasapainosta. Täten voit paremmin

hallita sähkötyökalua odottamattomissa tilanteissa.

f) Käytätarkoitukseensoveltuviavaatteita.Äläkäytä

löysiätyövaatteitataikoruja.Pidähiukset,vaatteet

jakäsineetloitollaliikkuvistaosista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jospölynimu-jakeräilylaitteitavoidaanasentaa,

tuleesinuntarkistaa,ettäneonliitettyjaettäne

käytetäänoikeallatavalla. Pölynimulaitteiston käyttö

vähentää pölyn aiheuttamia vaaroja.

4)SÄHKÖTYÖKALUJENKÄYTTÖJAHOITO

a) Äläylikuormitalaitetta.Käytäkyseiseentyöhön

tarkoitettuasähkötyökalua. Sopivaa sähkötyökalua

käyttäen työskentelet paremmin ja varmemmin

tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Äläkäytäsähkötyökalua,jotaeivoidakäynnistääja

pysäyttääkäynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

c) Irrotapistotulppapistorasiasta,ennenkuinsuoritat

säätöjä,vaihdattarvikkeitataisiirrätsähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet pienentävät

sähkötyökalun tahattoman käynnistysriskin.

d) Säilytäsähkötyökalutpoissalastenulottuvilta,kun

niitäeikäytetä.Äläannasellaistenhenkilöiden

käyttääsähkötyökalua,jotkaeivättunnesitätaijotka

eivätolelukeneettätäkäyttöohjetta. Sähkötyökalut

ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Hoidasähkötyökalusihuolella.Tarkista,ettäliikkuvat

osattoimivatmoitteettomasti,eivätkäole

puristuksessasekä,ettäsiinäeiolemurtuneitatai

vahingoittuneitaosia,jotkasaattaisivatvaikuttaa

haitallisestisähkötyökaluntoimintaan.Annakorjauttaa

mahdollisetviatennenkäyttöönottoa. Monen

tapaturman syyt löytyvät huonosti huolletuista laitteista.

f) Pidäleikkausterätterävinäjapuhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat

teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

g) Käytäsähkötyökaluja,tarvikkeita,vaihtotyökaluja

jne.näidenohjeidenmukaisesti.Otatällöin

huomioontyöolosuhteetjasuoritettavatoimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn

käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

a) Annakoulutettujenammattihenkilöidenkorjata

sähkötyökalusijahyväksykorjauksiinvain

alkuperäisiävaraosia.Täten varmistat, että

sähkötyökalu säilyy turvallisena.

KÄSIPYÖRÖSAHANTURVALLISUUSOHJEET VAROITUS

Pidäkädetpoissasahausalueeltajaterästä;pidä

toinenkäsietukahvalla(jos molemmat kädet pitävät

kiinni sahasta, terän ei ole mahdollista päästä

• Äläkurotatyökappaleenalapuolelle(suojus ei pysty

suojaamaan sinua terältä työkappaleen alapuolella)

• Säädäsahaussyvyyssahattavanmateriaalin

paksuudenmukaiseksi(työkappaleen alapuolelta tulisi

näkyä enimmillään hampaan verran sahanterää)

• Äläkoskaanpidäsahattavaatyökappalettakädessäsi

taijalkojenpoikki(työkalu on tärkeää tukea

asianmukaisesti keholle aiheutuvien vaarojen, terän

kiinnitarttumisen tai kontrollin menettämisen minimoimiseksi)

• Pidätyökappaleestakiinniseneristetyistä

tartuntapinnoistasuoritettaessatoimintaa,jossa

sahavoisaadakontaktinkätkettyynjohtoontaisen

omaansähköjohtoon(kontakti jännitteiseen johtoon

saa myös työkalun paljastetut metalliosat jännitteisiksi ja

aiheuttavat sähköiskun käyttäjälle)

• Kuitujapitkinsahattaessakäytäaina

sahausohjaintataisuorareunaistaohjainta(tämä

parantaa sahauksen tarkkuutta ja vähentää

terän kiinnitarttumista)

• Käytäteriäainaoikeankokoisillaja-muotoisilla

jyrsintuurnanrei’illä(vinoneliö/pyöreä)(terät, jotka

eivät vastaa sahan kiinnityslaitteita, toimivat

epäkeskisesti aiheuttaen kontrollin menetyksen)

• Äläkoskaankäytävaurioituneitataivääriäterän

välirenkaitataipultteja(terän välirenkaat ja pultti on

suunniteltu erityisesti sahaasi varten optimin

suoritustason ja turvallisen toiminnan varmistamiseksi)

• Takapotku on äkillinen reaktio puristettuun,

kiinnitarttuneeseen tai väärin kohdistettuun sahanterään

nähden saaden aikaan kontrollin menettäneen sahan

nousun ylös ja ulos työkappaleesta kohti käyttäjää

• Kun terä on puristettu tai kiinnitarttunut tiukasti halkaisun

sulkeutuessa, terä pysähtyy ja moottorin reaktio ajaa

laitteen nopeasti taaksepäin käyttäjää kohti

• Jos terä vääntyy tai on kohdistettu väärin sahaukseen,

terän takareunassa olevat hampaat voivat pureutua puun

yläpintaan saaden aikaan terän nousun halkaisusta ja

hypähdyksen taaksepäin kohti käyttäjää40

TAKAPOTKU–ESTOTOIMIAKÄYTTÄJÄN

TURVALLISUUDENSUOJELEMISEKSI Takapotkun aiheuttaa työkalun väärinkäyttö ja/tai väärät

toimintamenetelmät; se voidaan välttää ryhtymällä

seuraavassa kuvattuihin varotoimiin

• Pidäkädensijasta/-sijoistatiukastikiinnijapidä

vartalosijakäsivartesiasennossa,jossavoit

kontrolloidamahdollisestatakapotkustaaiheutuvaa

voimaa;pidävartalosisahanterälinjanjommalla

kummallapuolella,äläsahalinjantasalla

(mahdollinen takapotku saattaa aiheuttaa sahan

hyppäämisen taaksepäin, mutta tämä on käyttäjän

hallittavissa, mikäli siihen varaudutaan ja laitteesta

pidetään oikeaoppisesti kiinni)

• Kunteräontartttunutkiinnitaikunsahaus

keskeytetäänjostakinsyystä,vapautaliipaisinja

pidäsahaliikkumattomanamateriaalissa,kunnes

teräpysähtyytäysin;äläkoskaanyritäpoistaa

sahaatyökappaleestataivetääsahaataaksepäin

teränliikkuessa,muutenvoiaiheutuatakapotku

(tutki tapausta ja ryhdy tarvittaviin toimenpiteisiin terän

kiinnitarttumisen aiheuttavan syyn eliminoimiseksi; vältä

sahausta nauloihin tai ruuveihin)

• Kunsahakäynnistetäänuudelleen

työkappaleeseen,asetateräkeskellehalkaisuaja

tarkista,ettäsahanteräteivätolekiinni

materiaalissa(jos sahan terä on tarttunut kiinni, se voi

ponnahtaa ylös tai saada aikaan takapotkun

työkappaleesta saha uudelleenkäynnistettäessä)

• Tuesuuretpaneelitteränpuristus-jatakapotkuriskin

minimoimiseksi(suuret paneelit pyrkivät painumaan

oman painonsa voimasta, tuet on asetettava molemmille

puolille paneelia sahauslinjan ja paneelin reunan lähelle)

• Äläkäytätylsiätaivaurioituneitateriä

(teroittamattomat tai väärin asetetut terät aiheuttavat

kapean halkaisun seurauksena liialllinen kitka, terän

tartunta ja takapotku)

• Teränsyvyydenjavinoudensäädönlukitusvipujen

onoltavattiukallajaturvallisiaennensahauksen

suorittamista(jos terän säätö muuttuu sahauksen aikana,

seurauksena voi olla kiinnitarttuminen ja takapotku)

• Oleerityisenvarovainenupotussahausta

suoritettaessaseiniintaimuihinpäällysteiden

peittämiinalueisiin(sisääntyöntyvä terä voi osua

kohteisiin, jotka aiheuttavat takapotkun)

• Tarkistaainaennenkäyttöä,ettäalasuojuson

• Äläkäytäsahaa,josalasuojuseiliikuvapaastieikä

sulkeuduvälittömästi

• Äläkoskaankiilaataisidoalasuojusta“auki”-

• Jos saha pudotetaan vahingossa, alasuojus voi taipua;

vedä pistoke pistorasiasta, nosta alasuojus

kokoonvedettävää kahvaa käyttämällä ja varmista, että se

liikkuu esteettä eikä kosketa terää eikä muita osia

sahauskulmista ja syvyyksistä riippumatta

• Tarkistaalasuojuksenjousentoiminta;jossuojusja

jousieivättoimikunnolla,neonhuollettavaennen

käyttöä(alasuojuksen toiminta voi hidastua

vaurioituneiden osien, tahmaisen lian tai lian

kerääntymisen johdosta)

• Alasuojusonkokoonvedettävämanuaalisestivain

erityissahauksiavarten,kutenupotussahaustai

sekasahaus;nostaalasuojuskokoonvedettävää

kahvaakäyttämälläjaalasuojusonvapautettava

hetikunteräsyöttyymateriaaliin(kaikissa muissa

sahaustoimissa alasuojuos toimii automaattisesti)

• Tarkistaaina,ettäalasuojuspeittääteränennen

sahanasettamistatyöpenkilletailattialle

(suojaamaton, liukuva terä saa sahan kulkemaan

taaksepäin ja sahaamaan kaiken sen tielle tulevan

materiaalin; muista, että terän pysähtyminen vie jonkin

aikaa kytkimen vapauttamisen jälkeen)

• Tätä työkalua saavat käyttää vain 16 vuotta

• Tämä saha ei sovellu märkäsahaukseen

• Irrotaainapistotulppapistorasiasta,ennenkuin

suoritatlaitteellemitäänsäätöjätaivaihdattarviketta

• Äla käytä työkalua, kun johto on vioittunut; vaan toimita

se valtuutettuun huoltoliikkeeseen

• Äläkoskaantyöstäasbestipitoistaainetta

(asbestia pidetään karsinogeenisena)

• Materiaaleista, kuten lyijypitoinen maali, jotkut puulajit,

mineraalit ja metalli, tuleva pöly voi olla vahingollista

(kosketuksiin joutuminen pölyn kanssa tai sen sisään

hengittäminen voi aiheuttaa käyttäjälle tai sivustakatsojille

allergiareaktioita ja/tai hengitysvaivoja); käytä

pölynaamariajatyöskentelepölynpoistolaitteen

kanssa,kunsellainenonliitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi

(kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn

käytettävien lisäaineiden yhteydessä; käytä

pölynaamariajatyöskentelepölynpoistolaitteen

kanssa,kunsellainenonliitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Käytä ainoastaan sahauspöytää, jossa on kytkin, joka

estää moottorin uudelleen käynnistymisen

• Käytä ainoastaan sahauspöytää, jossa on halkaisukiilaa

• SKIL pystyy takaamaan työkalun moitteettoman

toiminnan vain, kun käytetään oikeita tarvikkeita, jotka

ovat saatavana SKIL-myyntiliikkeestä

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on

vähintään yhtä suuri kuin laitteen

suurin tyhjäkäyntikierrosluku

• Älä koskaan käytä pikateräksestä tehtyjä sahanteriä

• Älä käytä hionta- tai jyrsintälevyjä tämän koneen kanssa

• Tarkista aina, että syöttöjännite on sama kuin työkalun

nimilaatan osoittama jännite (työkalut, joiden jännitetaso

on 230V tai 240V, voidaan kytkeä myös 220V

tason jännitteeseen)

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista,

ruuveista tai muista aineista työstettävässä materiaalissa;

poista ne ennen työskentelyn aloittamista

• Poista kaikki esteet sahauslinjan ylä- ja alapuolelta

• Kiinnitätyöstettäväkappale (kiinnittimeen tai

puristimeen kiinnitetty työstettävä kappale pysyy

tukevammin paikoillaan kuin käsin pidettäessä)41

• Käytäsopiviaetsintälaitteitapiilossaolevien

syöttöjohtojenpaikallistamiseksi,taikäänny

paikallisenjakeluyhtiönpuoleen (kosketus

sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun;

kaasuputken vahingoittaminen saattaa johtaa

räjähdykseen; vesijohtoon tunkeutuminen aiheuttaa

aineellista vahinkoa tai saattaa johtaa sähköiskuun)

• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja,

joiden kapasiteetti on 16 ampeeria

• Työskenneltäessä melutaso saattaa ylittää 85 dB(A);

jolloin suositellaa kuulosuojaimien käyttöä

• Älä koskaan käytä konettasi ilman

alkuperäisiä suojavarusteita

• Älä sahaa pieniä työkappaleita

• Älä käytä sahaa pään yläpuolella

• Jos saha juuttuu kiinni tai jos huomaat siinä sähköisen

tai mekaanisen vian, sulje se heti ja irrota

pistotulppa pistorasiasta

• Jos sähköjohto vahingoittuu tai katkeaa työn aikana ei

johtoa saa koskettaa, vaan pistotulppa on välittömästi

irrotettava pistorasiasta

• Kun panet koneen pois, sammuta moottori ja varmista,

että kaikki liikkuvat osat ovat pysähtyneet

• Sammutettuasi pyörösahasi älä koskaan pysäytä

sahanterää painamalla sitä siruttaissuunnassa

• Sahanterän kiinnittäminen 3

! vedäpistokepistorasiasta

- ota kuusiokoloavain A pidikkeestä B

- paina karanlukituspainiketta C ja pidä sitä painettuna

samalla kun irrotat teräpultin D kuusiokoloavaimella

! painakaranlukituspainikettaCvainsahan

ollessapysähdyksissä

- vapauta karanlukituspainike C

- avaa alasuoja F vipusta G ja pidä siitä kiinni

kiinnittäessäsi terää niin että sahan hampailla

varustettu terä ja sahan terään merkitty nuoli osoittavat

samaan suuntaan kuin alasuojuksella oleva nuoli

- vapauta alasuojus F

! varmista,ettälaippojenpuristuspinnatHovat

täysinpuhtaatjaettäneosoittavatkohtiterää

- paina karanlukituspainiketta C ja pidä sitä painettuna

samalla kun kiristät terän pulttia kuusiokoloavaimella

1/8 kierroksen verran olemaan sormikireyttä

tiukemmalla (varmistaa, että saha ei vahingoitu silloin,

kun terään kohdistuu voimakas rasitus tai takapotku)

- vapauta karanlukituspainike C

• Sahaussyvyyden asetus (0-85 mm) 4

- jotta saataisiin paras mahdollinen sahauslaatu,

sahanterä saa ulottua työkappaleen alapuolelle

- nosta/laske pohjalevyä K, kunnes haluamasi

sahaussyvyys näkyy asteikon osoittimella L

• Sahauskulman asetus (0-45°) 5

- kallista työkalua, kunnes haluamasi sahauskulman

näkyy asteikon osoittimella N

! kunsahataanviistoreunaa,sahaussyvyysei

vastaasahaussyyvyydenasteikollanäkyvääarvoa

• 90°:n sahauskulman tarkistus 5

- säädä ja kiristä pohjalevy K

maksimisahaussyvyyteen 4

- säädä ja kiristä sahauskulma 0°:een

- tarkista terän ja pohjalevyn välinen 90°:n kulma

- jos säätö on tarpeen, vapauta 2 nuppi M ja käytä

säätöruuvia P kuvassa näkyvällä tavalla

• Sahauslinjan osoitin Q 7

- ohjaa sahaa haluttua sahauslinjaa pitkin, joka on

merkitty työkappaleeseen

- käytä suoraa 0°:n ja viistoa 45°:n sahausta varten

vastaavaa osoitinlinjaa

- voit valita, jääkö jäteaines terän sisä- vai ulkopuolelle

! pohjalevynleveänosanpitäisisijaita

työkappaleentuetunosanpäällä

! sahauksenleveydenmäärääteränhampaiden

leveyseikäteränrungonleveys

! suoritaainaensinkoesahaustarkistaaksesi

todellisensahauslinjan

• Elektroninen pehmeäkäynnistys 8

Saavuttaa halutun maksiminopeuden ilman

- liitä pölynimuri liitoskappaleeseen R 9

! varmista,ettäpölymurinletkueipääse

häiritsemäänalasuojaaeikäsahausta

- voidaan käyttää pölypussin kanssa (SKIL

tarvikkeita 2610387402)

! äläkäytäpölypussi/pölynimuriakunsahaat

- pidä aina lujasti yhdellä kädellä kahvasta S ja toisella

- aseta saha työkappaleelle siten, että sen pohjalevyn

etusivu lepää työkappaleen päällä

! varmista,etteivätsahanteränhampaatole

kosketuksissatyökappaleeseen

- käynnistä saha painamalla ensin nappia U

(= turvakytkin, jota ei voida lukita) ja sen jälkeen

vetämällä kytkimestä V

! koneenpitääkäydätäysilläkierroksillaennen

sahanteränkosketustatyöstettäväänkappaleeseen

- alasuoja F avautuu automaattisesti, kun sahanterä

koskettaa työkappaletta (alasuoja avataan käsin vivusta G

vain erikoissahauksia, kuten esim. upotussahausta, varten)

- älä yritä sahata väkisin; käytä kevyttä,

jatkuvaa painallusta

! pidätyökalustakiinniainatyöskentelynaikana

harmaanvärisestäkädensija(oi)sta

- kun työ on suoritettu, sulje saha kytkimestä V

! varmista,ettäteräontäysinpysähtynyt,ennen

kuinirrotatsentyökappaleesta42

• Käännä aina työkappaleen parempi puoli alaspäin, jotta

reunan repeäminen olisi mahdollisimman vähäistä

• Käytettäessä ohjauskiskoa (lisävaruste 2610Z00217)

sahauslinjan syvyys pienenee 9 mm:llä sekä 90° että

• Käytä vain oikeantyyppisiä teräviä sahanteriä 0

- sahauksen laatu riippuu hammastuksen tiheydestä

- kovametallikärkiset terät pysyvät terävinä jopa 30

kertaa kauemmin kuin tavalliset sahanterät

- tarkkoihin sahauksiin työkappaleen reunan suunnassa

- voidaan kiinnittää pohjalevyn molemmille puolille

- aseta haluamasi sahausleveys käyttämällä

suuntaisohjaimen asteikkoa (käytä sahauslinjan

osoitinta Q 0-arvon osoittimena)

- aseta haluamasi sahaussyvyys

- kallista työkalua eteenpäin siten, että sahauslinjan

osoitin Q yhtyy haluamaasi sahauslinjaan, joka on

merkitty työkappaleeseen

- avaa alasuoja F vivusta G

- juuri ennen kuin terä uppoaa työkappaleeseen,

käynnistä saha ja laske alas asteittain sen takaosaa

käyttäen pohjalevyn etuosaa tukipisteenä

- laske sahaa asteittain alaspäin vieden sitä

- kun terä syöttyy materiaaliin, vapauta vivu G

! koneenpitääkäydätäysilläkierroksillaennen

sahanteränkosketustatyöstettävään

! äläkoskaanvedäsahaataaksepäin

• Suurten levyjen sahaaminen #

- aseta levy ennen sahausta lattialle, pöydälle

! asetasahaussyvyyssiten,ettäsahaustapahtuu

levynläpieikäosusentukialustaan

- jos sivuohjain ei salli halutun levyistä sahausta, kiinnitä

suora puupala työkappaleeseen ohjaimeksi niin, että

pohjalevyn oikea puoli tulee tätä ohjainta vasten

• Pidä työkalu ja johto puhtaina (varmista erityisesti

ilmanvaihtoreiät puhtaus)

! irrotaliitosjohtoainapuhdistuksen

ajaksipistorasiasta

• Puhdista sahanterä välittömästi käytön jälkeen (erityisesti

pihkasta ja liimasta)

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa SKIL sopimushuollon tehtäväksi

- toimita työkalu sitä osiin purkamatta lähimpään

SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat

tarjolla web-osoitteessa www.skilmasters.com)

ostotodiste mukaan liitettynä

• Älähävitäsähkötyökalua,tarvikkeitataipakkausta

tavallisenkotitalousjätteenmukana (koskee vain

- vanhoja sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2002/96/ETY ja sen maakohtaisten

sovellusten mukaisesti käytetyt sähkötyökalut on

toimitettava ongelmajätteen keräyspisteeseen ja

ohjattava ympäristöystävälliseen kierrätykseen

- symboli $ muistuttaa tästä, kun käytöstä poisto

tulee ajankohtaiseksi

• Todistamme täten ja vastaamme yksin siitä, että tämä

tuote en allalueteltujen standardien ja

standardoimisasiakirjojen vaatimusten mukainen

EN 60745, EN 61000, EN 55014, seuraavien sääntöjen

mukaisesti 2006/95/EY, 2004/108/EY, 2006/42/EY

• Tekninentiedostokohdasta: SKIL Europe BV

• Mitattuna EN 60745 mukaan työkalun melutaso on 94

dB(A) ja yleensä työkalun äänen voimakkuus on 105

dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus 2,9 m/

s² (käsi-käsivarsi metodi; epävarmuus K = 1,5 m/s²)

• Tärinäsäteilytaso on mitattu standardin EN 60745

mukaisen standarditestin mukaisesti; sitä voidaan käyttää

verrattaessa yhtä laitetta toiseen sekä alustavana

tärinälle altistumisen arviona käytettäessä laitetta

manituissa käyttötarkoituksissa

- laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai

huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä

merkittävästi altistumistasoa

- laitteen ollessa sammuksissa tai kun se on käynnissä,

mutta sillä ei tehdä työtä, altistumistaso voi olla

huomattavasti pienempi

! suojaudutärinänvaikutuksiltaylläpitämällälaite

jasenlisävarusteet,pitämälläkädetlämpiminäja

järjestämällätyömenetelmät43

kettakaitse toimida aeglaselt)

vaigu- ja liimijääkidest)

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist

sellest hoolimata rikki läheb, tuleb see lasta

EN 60745, EN 61000, EN 55014 vastavalt direktiivide
