INSTRUKCJA OBSŁUGI Classic 4.6 BA AL-KO

PL: Instrukcjaobsługi 44

Potencia 2,1 kW / 2800 r.p.m. 2,3 kW / 2800 r.p.m.

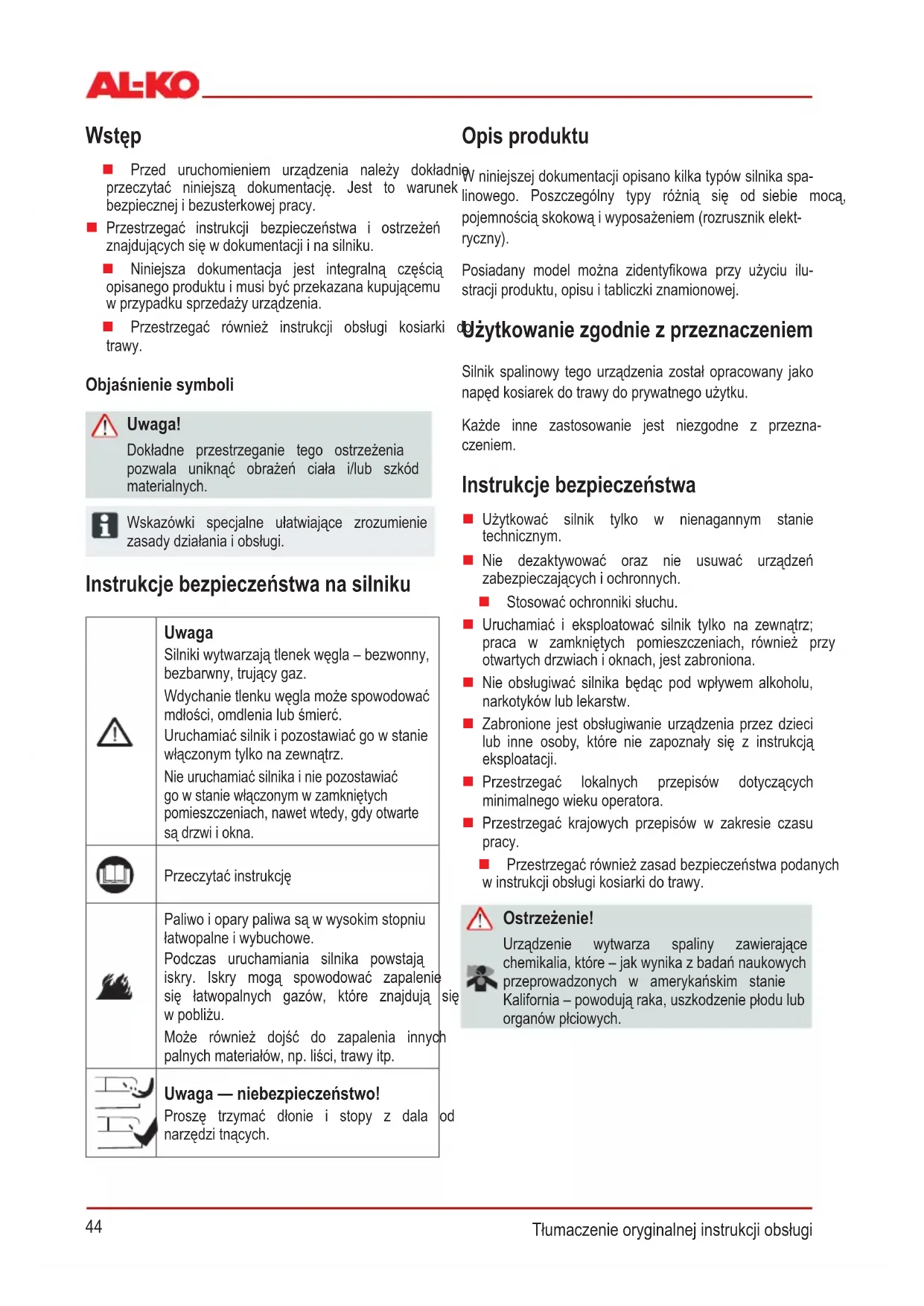

Tłumaczenie oryginalnej instrukcji obsługi

 Przed uruchomieniem urządzenia należy dokładnie

przeczytać niniejszą dokumentację. Jest to warunek

bezpiecznej i bezusterkowej pracy.

 Przestrzegać instrukcji bezpieczeństwa i ostrzeżeń

znajdującychsięwdokumentacjiinasilniku.

 Niniejsza dokumentacja jest integralną częścią

opisanegoproduktuimusibyćprzekazanakupującemu

wprzypadkusprzedażyurządzenia.

 Przestrzegać również instrukcji obsługi kosiarki do

Dokładne przestrzeganie tego ostrzeżenia

pozwala uniknąć obrażeń ciała i/lub szkód

Wskazówki specjalne ułatwiające zrozumienie

zasadydziałaniaiobsługi.

Instrukcje bezpieczeństwa na silniku

Silnikiwytwarzajątlenekwęgla–bezwonny,

bezbarwny,trującygaz.

Wdychanietlenkuwęglamożespowodować

mdłości,omdlenialubśmierć.

Uruchamiaćsilnikipozostawiaćgowstanie

włączonymtylkonazewnątrz.

Nieuruchamiaćsilnikainiepozostawiać

gowstaniewłączonymwzamkniętych

pomieszczeniach, nawet wtedy, gdy otwarte

Przeczytaćinstrukcję

Paliwoioparypaliwasąwwysokimstopniu

łatwopalneiwybuchowe.

Podczas uruchamiania silnika powstają

iskry. Iskry mogą spowodować zapalenie

się łatwopalnych gazów, które znajdują się

Może również dojść do zapalenia innych

palnychmateriałów,np.liści,trawyitp.

Uwaga — niebezpieczeństwo!

Proszę trzymać dłonie i stopy z dala od

W niniejszej dokumentacji opisano kilka typów silnika spa-

linowego. Poszczególny typy różnią się od siebie mocą,

pojemnościąskokowąiwyposażeniem(rozrusznikelekt-

Posiadany model można zidentykowa przy użyciu ilu-

stracji produktu, opisu i tabliczki znamionowej.

Użytkowanie zgodnie z przeznaczeniem

Silnikspalinowytegourządzeniazostałopracowanyjako

napędkosiarekdotrawydoprywatnegoużytku.

Każde inne zastosowanie jest niezgodne z przezna-

Instrukcje bezpieczeństwa

 Użytkować silnik tylko w nienagannym stanie

 Nie dezaktywować oraz nie usuwać urządzeń

zabezpieczającychiochronnych.

 Stosowaćochronnikisłuchu.

 Uruchamiać i eksploatować silnik tylko na zewnątrz;

praca w zamkniętych pomieszczeniach, również przy

otwartych drzwiach i oknach, jest zabroniona.

 Nieobsługiwać silnika będąc podwpływemalkoholu,

narkotyków lub lekarstw.

 Zabronionejestobsługiwanieurządzeniaprzezdzieci

lub inne osoby, które nie zapoznały się z instrukcją

 Przestrzegać lokalnych przepisów dotyczących

minimalnego wieku operatora.

 Przestrzegać krajowych przepisów w zakresie czasu

 Przestrzegaćrównieżzasadbezpieczeństwapodanych

winstrukcjiobsługikosiarkidotrawy.

Urządzenie wytwarza spaliny zawierające

chemikalia,które–jakwynikazbadańnaukowych

przeprowadzonych w amerykańskim stanie

Kalifornia–powodująraka,uszkodzeniepłodulub

organówpłciowych.PL

 Transportowaćsilniktylkozpustymzbiornikiempaliwa.

 Transportować silnik zawsze ze świecą zapłonową

skierowanądogóry.Wprzeciwnymraziemożedojść

 utrudnionego uruchomienia

 okopceniaświecyzapłonowej.

Kontrola przed rozpoczęciem pracy

Przed uruchomieniem zawsze przeprowadzać

kontrolę wzrokową. Zabronione jest użytkowanie

urządzeniazluźnymi,uszkodzonymilubzużytymi

częściamieksploatacyjnymii/lubmocującymi.

Kontrola ogólnego stanu silnika

 Ślady wycieków oleju i benzyny na zewnątrz

i na spodzie silnika

 Wszystkieśrubyinakrętkisądokręcone

 Zamontowanesąwszystkieosłonyipokrywy

 Poziom oleju silnikowego

 Wkładltrapowietrza

Wlewanie środków eksploatacyjnych

Ostrzeżenie – niebezpieczeństwo pożaru!

Benzynajestwwysokimstopniułatwopalna.

Podczasuruchamianiasilnikapowstająiskry,które

mogąspowodowaćzapalenieznajdującychsięw

pobliżułatwopalnychgazów.

Możerównieżdojśćdozapaleniainnychpalnych

materiałów,np.liści,trawyitp.

 Przechowywać benzynę tylko w przeznaczonych do

tego celu zbiornikach.

 Tankowaćtylkonazewnątrz.

 Niepalićpodczastankowania.

 Nieotwieraćzamknięciawlewupaliwaprzypracującym

lub rozgrzanym silniku.

 Uszkodzony zbiornik paliwa lub zamknięcie wlewu

paliwanatychmiastwymienić.

 Zawszedobrzezamykaćwlewpaliwa.

 Jeślidojdziedorozlaniabenzyny:

 nieuruchamiaćsilnika

 unikaćpróbzapłonu

 wyczyścićurządzenie.

 Przedponownymwlaniembenzynyzaczekać,

ażsilnikostygnie,iunikaćrozlaniabenzyny.

Masawłasna 11,9 kg 12 kg

Moc 2,1 kW / 2800 obr./min 2,3 kW / 2800 obr./min

Ilośćolejusilnikowego 0,55 l 0,55 l

Pojemnośćzbiornikabenzyny 1,2 l

Układchłodzenia chłodzeniepowietrzem chłodzeniepowietrzem

Układzapłonowy zapłontranzystorowo-magnetyczny

zapłontranzystorowo-

zgodnie z ruchem wskazówek

zgodnie z ruchem wskazówek

Odstępmiędzyelektrodamiświecy

0,7 mm–0,8 mm 0,7 mm–0,8 mm46

Tłumaczenie oryginalnej instrukcji obsługi

2. Napełniaćzbiorniktylkododolnejkrawędzikróćca

wlewowego.Nieprzekraczaćdopuszczalnegopozio-

3. Założyćponowniekorekwlewupaliwaimocno

Zalecenia dotyczące paliwa

 Stosować czystą, świeżą, bezołowiową i co najmniej

85-oktanowąbenzynę.

 Kupować paliwo w ilościach, które mogą być zużyte

wciągu30dni(patrzPrzechowywanie).

 Dopuszczalne jest stosowanie benzyny o maks.

zawartości etanolu 10% lub 15% MTBE (środek

 Niemieszaćbenzynyzolejem.

Ostrzeżenie – niebezpieczeństwo

Nigdy nie pozostawiać włączonego silnika

wzamkniętychpomieszczeniach.

Ostrzeżenie – niebezpieczeństwo

Nie stosować płynów ułatwiających rozruch

znajdującychsiępodciśnieniem.

Ostrzeżenie – obracające się części!

Nie zbliżaćkończyndo obracających się części

Uwaga – niebezpieczeństwo odrzutu!

Linka rozrusznika może odbić z powrotem

w kierunku silnika, zanim zostanie puszczona.

 Przed pierwszym uruchomieniem silnika przeczytać

instrukcję eksploatacji kosiarki i stosować się do

zawartych w niej informacji.

 Uruchamiaćsilnikipozostawiaćgowstaniewłączonym

 Uruchamiaćsilniktylkowpołożeniupoziomym.

 Sprawdzićpoziomoleju.

 Związaćdługiewłosyizdjąćbiżuterię.

 Nienosićluźnejodzieży.

 Nosićsolidne,antypoślizgoweobuwie.

 Nieuruchamiaćsilnikaprzechylonegooponad15°.

Wlaćolejprzedpierwszymuruchomieniem.

Wlewanie oleju (rysunek 1)

1. Wykręcićprętowywskaźnikpoziomuoleju(A)iwlać

2. Ponowniewkręcićprętowywskaźnikpoziomuoleju.

Zalecenia dotyczące oleju

Olej silnikowy jest czynnikiem decydującym o osiągach

i żywotności silnika.  Używać oleju silnikowego klasy

SF wg klasykacji API lub oleju lepszej jakości (lub

równowartościowego).

SprawdzićetykietęAPInapojemnikuoleju,aby upewnić

się,żezawieraonaliterySFluboznaczeniewyższejklasy

(lubprodukturównowartościowego).

DozastosowańogólnychzalecanyjestolejSAE10W-30.

Zalecany zakres temperatury roboczej dla tego silnika

wynosi od 0°C do 40°C.

Kontrola poziomu oleju (rysunek 1)

Sprawdzić poziom oleju silnikowego przy wyłączonym

iznajdującymsięwpozycjipoziomejsilniku.

Wyczyścićobszarwlewuoleju.

1. Wykręcićiwytrzećprętowywskaźnikpoziomuole-

2. Włożyćprętowywskaźnikpoziomu(A)olejudokróćca

wlewuolejudooporu(niewkręcać),anastępnie

3. Jeślipoziomolejuznajdujesięwpobliżulubponiżej

dolnegoznacznikaprętapomiarowego(B),wlaćzale-

cany olej do górnego znacznika.

4. Ponowniewkręcićprętowywskaźnikpoziomuoleju.

Niskipoziomolejumożespowodowaćuszkodzenie

Korek wlewu paliwa znajduje się na zbiorniku

benzyny i jest oznaczony symbolem dystrybutora

1. Wyjąćkorekwlewupaliwa(przeglądczęści,poz.3).PL

Uruchamianie silnika

1. Szybkopociągnąćzauchwytlinkirozrusznika

(przeglądczęści,poz.1),anastępniepowolipuścić

wceluponownegozwinięcialinki.

Nie jest możliwa regulacja prędkości obrotowej!

Uwaga – niebezpieczeństwo oparzenia!

Pracujący silnik wytwarza ciepło. Części silnika,

azwłaszczawydech,nagrzewająsiędowysokiej

 Niezbliżaćdłoniistópdoobracającychsięczęści.

 Palnemateriałytrzymaćzdalaodwydechuicylindrów.

 Przeddotknięciemwydechu,cylindrówiżeberchłodnicy

odczekać,ażczęściteostygną.

Nieprzechowywaćsilnikawpobliżuotwartegoognia

lubźródełciepła–niebezpieczeństwopożarui/lub

 Przed przechowaniem silnika przeczytać instrukcję

eksploatacjikosiarkiistosowaćsiędozawartychwniej

 Odczekać,ażsilnikostygnie.

 Przechowywać silnik w dobrze wentylowanym

pomieszczeniu. Nie przechowywać silnika w pobliżu

otwartegoognialubźródełciepła.

 Podczasprzechowywaniaunikać:

 miejscwpobliżuotwartegoognia

 miejscwpobliżuźródełciepła

 miejsc,wktórycheksploatowanesąsilniki

 miejsc,wktórychużywanesąelektronarzędzia.

 Jeślisilnikmabyćprzechowywanydłużejniż30dni,

spuścić paliwo lub zastosować ochronę za pomocą

stabilizatora – w przeciwnym razie w układzie

paliwowymmogąpowstaćosady.

Przed rozpoczęciem prac nastawczych,

konserwacyjnychinaprawczychzawszewyłączyć

izabezpieczyćsilnik.

 Odłączyć przewód zapłonowy od świecy zapłonowej

(przeglądczęści,poz.6)itrzymaćgozdalaodświecy.

Ustawienie gaźnika może wykonać tylko

autoryzowanywarsztatlubnaszdziałserwisu.

Kontrola iskry zapłonowej

Iskry mogą spowodować pożar lub porażeniem

 Używaćodpowiedniegotesteraiskryzapłonowej.

 Nigdyniesprawdzaćiskryzapłonowejprzywymonto-

Naprawymożewykonaćwyłącznieautoryzowany

warsztatlubnaszdziałserwisu.

 StosowaćtylkooryginalneczęścizamiennermyAL-KO!

Konserwacja i czyszczenie

Przed rozpoczęciem prac nastawczych,

konserwacyjnychi naprawczychzawszewyłączyć

izabezpieczyćsilnik.

 Przed wszelkimi pracami związanymi z konserwacją

iczyszczeniemwyjąćwtyczkęświecyzapłonowej.

 Nie spryskiwać urządzenia wodą!

Woda, która przedostanie się do wnętrza (układ

zapłonowy,gaźnik)możespowodowaćusterki.

 Czyścićurządzeniepokażdymużyciu.

 Przestrzegaćplanukonserwacji.

 Przestrzegać odstępów czasowych podanych

w godzinach lub latach w zależności od tego,

conastąpiwcześniej.

 W przypadku eksploatacji w trudnych warunkach

wymaganajestczęstszakonserwacja.48

Tłumaczenie oryginalnej instrukcji obsługi

Konserwacja świec zapłonowych

Nigdy nie sprawdzać iskry przy wymontowanej

Odstęp między elektrodami świecy zapłonowej (H)

powinienwynosić0,7–0,8mm.

 Nigdynieuruchamiaćsilnikabezświecyzapłonowej.

Użycie nieprawidłowej świecy zapłonowej może

spowodowaćuszkodzeniesilnika.

Uwaga – niebezpieczeństwo pożaru!

Palne materiały trzymać z dala od wydechu

Regularnieusuwaćzsilnikazanieczyszczenia,używając

ścierkilubszczotki.

Wyczyścićotworychłodzące.

Niespryskiwaćsilnikawodą.Czyścićszczotkąlub

Wyczyścić układ chłodzenia. Aby uniknąć przegrzania,

w razie potrzeby wyczyścić również wewnętrzne żebra

chłodnicyipowierzchnie.

Przestrzegaćodstępówczasowychpodanychwgodzinach

lublatachwzależnościodtego,conastąpiwcześniej.W

przypadku eksploatacji w trudnych warunkach wymagana

jestczęstszakonserwacja.

Po pierwszych 5 godzinach

Co 5 godzin lub codziennie przed uruchomieniem

Sprawdzićpoziomoleju.

Wyczyścićobszartłumikaielementyobsługowe.

Co25godzinlubco3miesiące

Wyczyścićltrpowietrza;wprzypadkudużegostopnia

zapylenialubzanieczyszczeniapowietrza–czyścić

Wymiana ltra powietrza (rysunek 2)

Czyścić ltr powietrza w regularnych odstępach czasu.

Wymieniaćuszkodzoneltrypowietrza.

1. Zdjąćpokrywęltrapowietrza(D).Wtymcelu

wcisnąćzaczepyzamknięcia(C)izdjąćpokrywę.

2. Wyjąćltr(E)(PRO160QSS)iltrzewnętrzny(F),

anastępniepostukaćnimiotwardąpowierzchnię,aż

brudzostanieusunięty.Nieczyścićszczotką!Ponow-

niezamontowaćltriltrzewnętrzny.

3. Założyćpokrywęltrapowietrzaizamknąć.

Wymiana oleju (rysunek 3)

Kontrolowaćpoziomolejuwregularnychodstępachczasu.

Sprawdzać poziom oleju co 8 roboczogodzin lub

codziennie przed uruchomieniem silnika (patrz Zalecenia

Przed spuszczeniem oleju zbiornik paliwa musi

być opróżniony. W przeciwnym razie istnieje

niebezpieczeństwo pożaru i wybuchu na skutek

Spuszczać zużyty olej przy rozgrzanym silniku.

Ciepły olej ścieka szybciej i nie pozostaje

1. Abyopróżnićzbiornikpaliwa,pozostawićwłączony

silniktakdługo,ażzatrzymasięzpowodubrakupa-

2. Wyjąćwtyczkęświecyzapłonowej(przeglądczęści,

3. Abyzebraćzużytyolej,ustawićpodsilnikiemodpo-

4. Wykręcićprętowywskaźnikpoziomuoleju(przegląd

5. Przechylićsilniknadpojemnikiemnazużytyolejtak,

abycałyolejwypłynąłzotworuspustowego(G).

6. Ponownieustawićsilnikwpołożeniupoziomym.

7. Wlaćnowyolej(SAE10W-30,ilość:0,55l).

8. Ponowniewkręcićprętowywskaźnikpoziomuoleju.

Zużytyolejzutylizowaćwsposób bezpiecznydla

środowiskanaturalnego!PL

Co 50 godzin lub co rok

Sprawdzićtłumikichwytacziskier.

Wymienićltrpowietrza

Wymienićświecęzapłonową.

Wyczyścićukładchłodzeniapowietrzem;wprzypadku

dużegostopniazapylenialubzanieczyszczenia

powietrza–czyścićczęściej.

Zalecaneświecezapłonowe:LD-F7RTC Części zamienne można zamówić u autoryzowanych

sprzedawców lub w naszym serwisie.

Oferujemyobszernąpomoctechniczną:

Zabronione jest wyrzucanie

zużytych urządzeń wraz

z odpadami domowymi!

Opakowanie,urządzenieiakcesoriawykonano

zmateriałównadającychsiędoponownego

przetworzenia.Materiałytenależyodpowiednio

Usterka Conależyzrobić

Silniknieuruchamiasię.  Wlaćbenzynę.

 Spuścić starą, długo przechowywaną benzynę (bez stabilizatora) i wlać nową,

 Sprawdzićświecezapłonowe,wraziepotrzebywymienić.

 Mokreświecezapłonowewysuszyćiponowniezamontować.

 Wyczyścićltrpowietrza.

Niespokojna praca  Oddaćurządzeniedoserwisu.

Usterki,którychniemożnausunąć,korzystajączporadwtejtabeli,musząbyćusuniętewautoryzowanymwarsztacie.

Proszęwpisaćponiżejnumerseryjnysilnikaidatęzakupu.Informacjetesąpotrzebnewprzypadkuzamawianiaczęści

zamiennych,pytańtechnicznychlubzapytańdotyczącychgwarancji.

Numer seryjny silnika:
