Typ produktu	Pompa ciepła powietrze-woda (klimatyzator odwracalny)
Marka	PANASONIC
Model	WHUD16HE5
Zastosowanie	Ogrzewanie i chłodzenie
Moc grzewcza	16 kW
Moc chłodnicza	16 kW
Zasilanie elektryczne	230 V jednofazowe
Wymiary zewnętrzne (dł.×wys.×gł.)	800 × 600 × 300 mm
Masa zewnętrzna	40 kg
Rodzaj czynnika chłodniczego	R32
Główne funkcje	Menu szybkie, Wymuszanie CWU, Ogrzewanie Turbo, Tryb cichy, Program tygodniowy, Wymuszanie odszraniania, Blokada pilota
Konserwacja	Regularne czyszczenie filtrów, kontrola ciśnień
Bezpieczeństwo	Automatyczne zatrzymanie w przypadku błędu, blokada pilota kodem
Części zamienne i naprawialność	Części dostępne, możliwość resetowania kodów błędów
Informacje ogólne	Instrukcja dostępna w wielu językach, 88 stron

Często zadawane pytania - WHUD16HE5 PANASONIC

Jak uzyskać dostęp do menu szybkiego?

Po początkowych ustawieniach użyj przycisków ▲ ▼ ◀ ▶, aby wybrać menu szybkie, a następnie naciśnij ←, aby włączyć/wyłączyć wybraną opcję.

Do czego służy funkcja 'Wymuszanie CWU awaryjnego'?

Włącza lub wyłącza grzałkę awaryjną zbiornika ciepłej wody użytkowej. Jest wyłączona, gdy aktywne jest 'Wymuszanie ogrzewania'.

Jak używać trybu 'Ogrzewanie Turbo'?

Wybierz ikonę Ogrzewanie Turbo i naciśnij ←. System szybciej osiągnie zadaną temperaturę. Uruchamia się około 1 minutę po potwierdzeniu.

Co robi tryb 'Cichy'?

Zmniejsza hałas pracy. Możesz wybrać jeden z 3 poziomów ciszy, przy czym poziom 3 jest najcichszy. Aktywuje się około 1 minutę po wyborze.

Jak zaprogramować ciche ogrzewanie w określonych godzinach?

W menu 'Program ciszy' możesz ustawić przedziały czasowe z pożądanym poziomem ciszy. Użyj przycisków do ustawienia godziny i poziomu.

Dlaczego 'Wymuszanie ogrzewania awaryjnego' jest wyłączone?

Ta funkcja jest automatycznie wyłączana, gdy system pracuje w normalnym trybie. Wyświetlany jest wtedy komunikat 'Wyłączone z powodu pracy Włącz'.

Jak zmodyfikować program tygodniowy?

W menu szybkim wybierz 'Prog. tyg.'. Możesz kopiować lub modyfikować programy dla każdego dnia, ustawiając godzinę, temperaturę i tryb.

Co zrobić w przypadku zamarzniętych rur?

Użyj funkcji 'Wymuszanie odszraniania' w menu szybkim. Żądanie zostanie wyświetlone, a system odszroni rury.

Jak zresetować kod błędu?

Wybierz 'Resetowanie kodów błędów' w menu szybkim. Upewnij się, że wszystkie jednostki są wyłączone przed potwierdzeniem.

Jak zablokować lub odblokować pilota?

W menu szybkim wybierz 'Blokada pilota' i potwierdź 'Tak'. Aby odblokować, naciśnij dowolny przycisk, a następnie wprowadź 4-cyfrowy kod. Jeśli zapomnisz kodu, na ekranie WYŁĄCZONY naciśnij ↩, ← i ▶ przez 5 sekund, aby zresetować do 0000.

INSTRUKCJA OBSŁUGI WHUD16HE5 PANASONIC

Przewodnik po skróconym menu

Pompa ciepła powietrze-woda

26-31

Polski

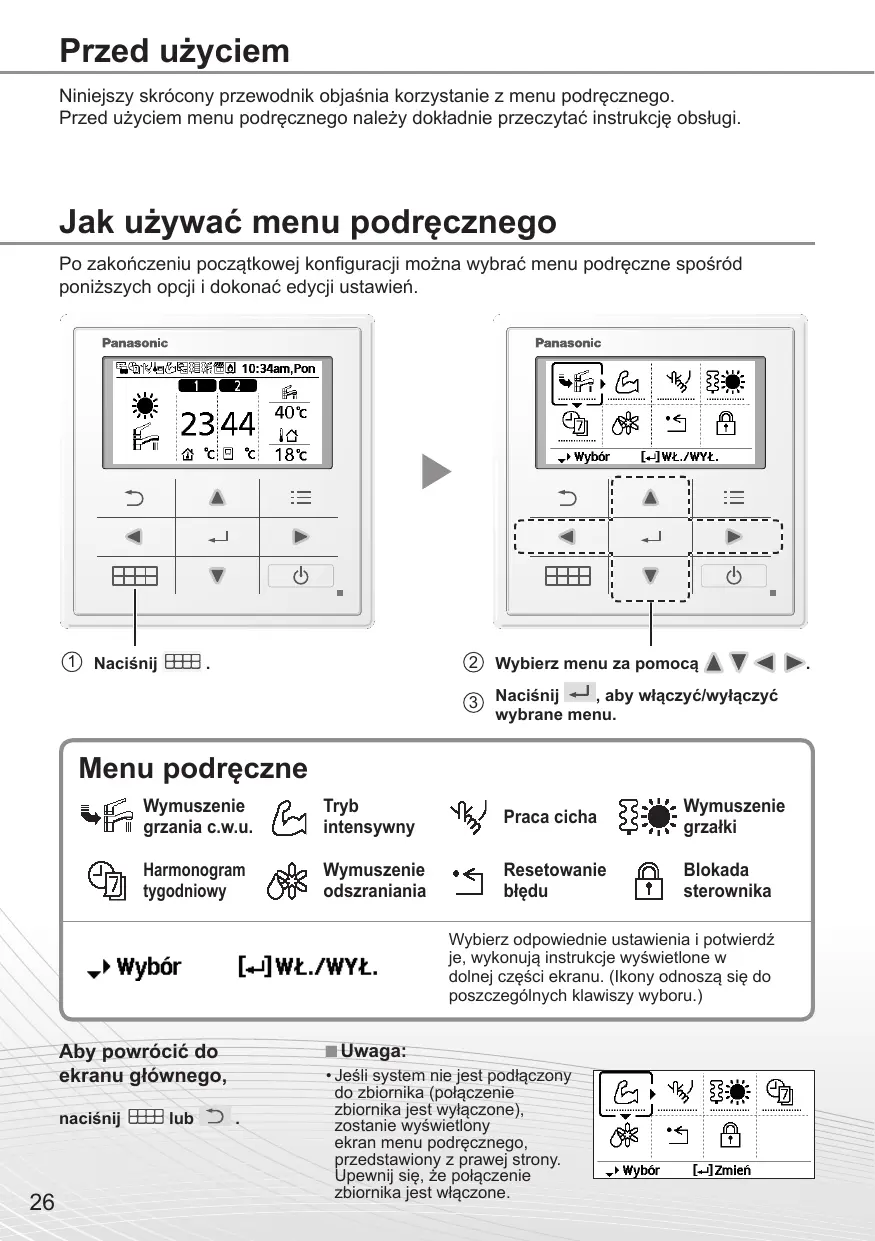

Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznego.

Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.

Jak używać menu podręcznego

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

② Wybierz menu za pomocą ▲ ▼ ◀ ▶.
③ Naciśnij ←, aby włączyć/wyłączyć wybrane menu.

Menu podręczne

Wymuszenie grzania c.w.u.

Tryb intensywny

Praca cicha

Wymuszenie grzałki

Harmonogram tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybierz odpowiednie ustawienia i potwierdź je, wykonują instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub

Uwaga:

- Jeśli system nie jest podłączony do zbiornika (połączenie zbiornika jest wyłączone), zostanie wyświetlony ekran menu podręcznego, przedstawiony z prawej strony. Upewnij się, że połączenie zbiornika jest włączone.

→ Wybór [←] Zmień

Uwagi na temat ikony działania

Przykład:

- Ikona działania ze wskazaniem „......” = WYŁ.

- Ikona działania ze wskazaniem „——” = WŁ.

Wybierz tę ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij ←, aby potwierdzić swój wybór.

- Wymuszenie grzania c.w.u. jest wyłączone.

- Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy włączone jest wymuszone działanie grzałki.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

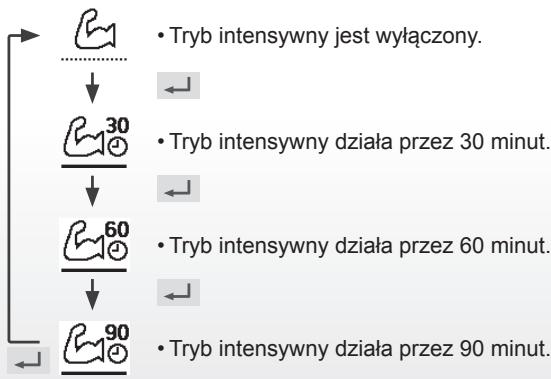

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij ←, aby potwierdzić swój wybór.

(Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu ← .)

Uwaga:

- Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

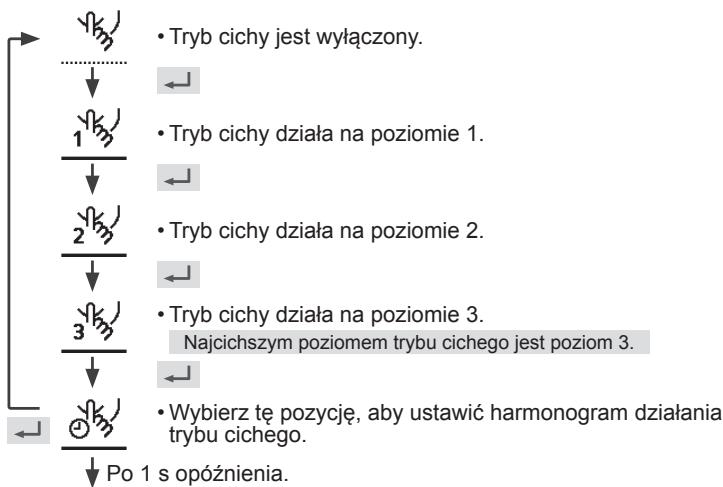

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij ←, aby potwierdzić swój wybór.

(Chiche działanie rozpocznie się ok. 1 minutę po naciśnięciu ←.)


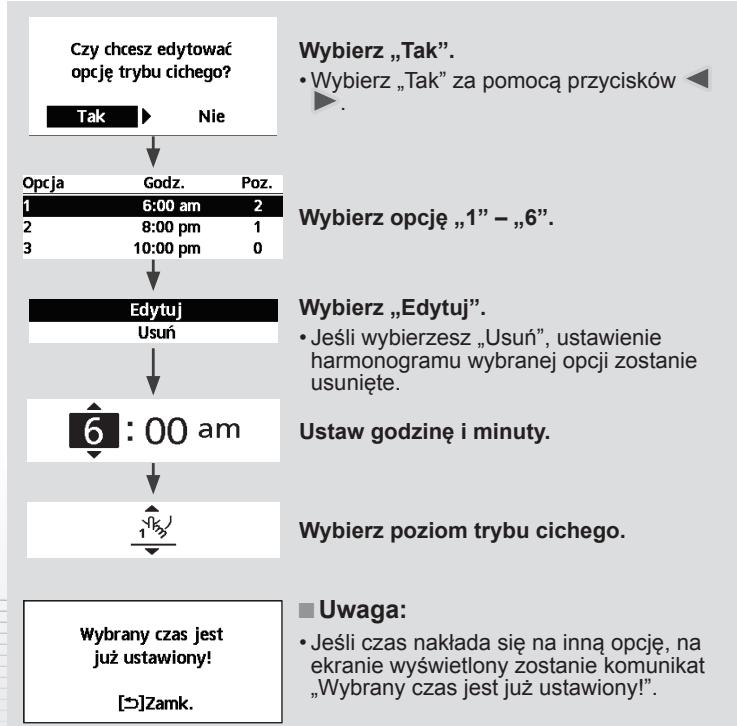


Wybierz, aby wymusić włączenie grzałki.

Naciśnij ←, aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu ←.

- Wymuszenie grzałki jest wyłączone.

- Wymuszenie grzałki jest włączone.

Uwaga:

- Wymuszenie grzałki jest wyłączony, gdy jej działanie jest już włączone. Wyświetla się wtedy napis „Nieakt. z powodu Uruchom. działania!”

Blok. z powodu działania urządzenia!

[→]Zamk.

Harmonogram tygodniowy

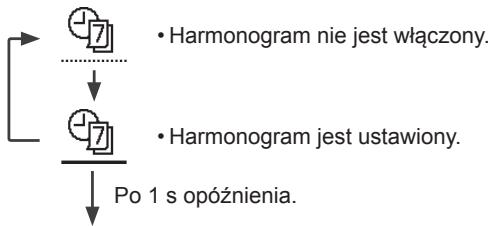

Wybierz tę ikonę, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.

Naciśnij ←, aby potwierdzić swój wybór.

Wybierz „Tak”.

- Jeśli wybierzesz „Nie”, powrócisz do ekranu głównego.
    O["Nie wszystkie opcje są ustawione! Czy chcesz to edytować? Tak ← Nie"]
    P["Tak"] --> Q["Nie"]

- Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego. - Kopiuj harmonogram: Wybierz, aby skopiować ustawienie harmonogramu.

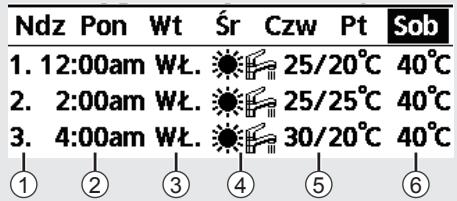

[Przykładowe ustawienie harmonogramu]

Za pomocą przycisków ▲▼ wybierz dzień (dni), które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

① Wybierz opcję „1” – „6”.
② Ustaw godzinę i minuty w harmonogramie.
③ Wybierz wł. / wył. w harmonogramie.
④ Wybierz tryb działania.
- Wybierz tryb za pomocą przycisków ▲ ▼.
⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp. zad.

Str.1	[IMAGE]	Str.2	[IMAGE]	[IMAGE]
WŁ	25 °C	WŁ	25 °C	45 °C

⑥ Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy włączone jest wymuszenie grzałki lub przeł. grzanie / chłodzenie.
• W przypadku ustawiania harmonogramu tygodniowej w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij ←, aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[→]Zamk.

Resetowanie błędu

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij ←, aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[→]Zamk.

- Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Blokada R/C

Wybierz, aby zablokować sterownik.

Naciśnij ←, aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika?

Tak

Nie

Wybierz „Tak”.

(Ekran główny zostanie zablokowany.)

- Wybór „Nie” spowoduje powrót do ekranu głównego.

Aby odblokować sterownik Naciśnij dowolny przycisk.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie) Naciskaj ↻, ↻ i ▶ przez 5 sekund.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

1. Reset hasta do 0000
2. Sterownik odblokowany

(Ekran zostanie wyłączony po 3 sekundach).
