Tipo di prodotto	Pompa di calore aria-acqua (condizionatore reversibile)
Marca	PANASONIC
Modello	WHUD16HE5
Utilizzo	Riscaldamento e raffreddamento
Potenza di riscaldamento	16 kW
Potenza di raffreddamento	16 kW
Alimentazione elettrica	230 V monofase
Dimensioni esterne (L×A×P)	800 × 600 × 300 mm
Peso esterno	40 kg
Tipo di refrigerante	R32
Funzioni principali	Menu rapido, Forza ACS, Riscaldamento Turbo, Modalità silenziosa, Programma settimanale, Forza sbrinamento, Blocco telecomando
Manutenzione	Pulizia regolare dei filtri, verifica delle pressioni
Sicurezza	Arresto automatico in caso di errore, blocco telecomando tramite codice
Ricambi e riparabilità	Ricambi disponibili, inizializzazione dei codici errore possibile
Informazioni generali	Manuale disponibile in più lingue, 88 pagine

Domande frequenti - WHUD16HE5 PANASONIC

Come accedere al menu rapido?

Dopo le impostazioni iniziali, utilizzare i tasti ▲ ▼ ◀ ▶ per selezionare il menu rapido, quindi premere ← per attivare/disattivare l'opzione scelta.

A cosa serve la funzione 'Forza ACS di emergenza'?

Attiva o disattiva la resistenza di emergenza del bollitore dell'acqua calda sanitaria. Viene disattivata quando 'Forza riscaldamento' è attivo.

Come utilizzare la modalità 'Riscaldamento Turbo'?

Selezionare l'icona Riscaldamento Turbo e premere ←. Il sistema raggiungerà più rapidamente la temperatura impostata. Si avvia circa 1 minuto dopo la conferma.

Cosa fa la modalità 'Silenziosa'?

Riduce il rumore di funzionamento. È possibile scegliere tra 3 livelli di silenzio, il livello 3 è il più silenzioso. Si attiva circa 1 minuto dopo la selezione.

Come programmare un riscaldamento silenzioso su una fascia oraria?

Nel menu 'Silenzio prog.', è possibile definire fasce orarie con il livello di silenzio desiderato. Utilizzare i tasti per impostare l'ora e il livello.

Perché 'Forza riscaldamento di emergenza' è disattivato?

Questa funzione viene automaticamente disattivata quando il sistema è in funzionamento normale. Viene quindi visualizzato un messaggio 'Disattivato a causa del funzionamento Marcia'.

Come modificare il programma settimanale?

Nel menu rapido, selezionare 'Prog. sett.'. È possibile copiare o modificare i programmi per ogni giorno, impostando ora, temperatura e modalità.

Cosa fare in caso di tubi congelati?

Utilizzare la funzione 'Forza sbrinamento' nel menu rapido. Viene visualizzata la richiesta e il sistema sbrinerà i tubi.

Come resettare un codice errore?

Selezionare 'Inizializzazione codici errore' nel menu rapido. Assicurarsi che tutte le unità siano spente prima di confermare.

Come bloccare o sbloccare il telecomando?

Nel menu rapido, scegliere 'Blocco R/C' e confermare 'Sì'. Per sbloccare, premere un tasto qualsiasi, quindi inserire un codice di 4 cifre. Se si dimentica il codice, sotto la schermata SPENTO, premere ↩, ← e ▶ per 5 secondi per resettare a 0000.

MANUALE UTENTE WHUD16HE5 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

14-19

Italiano

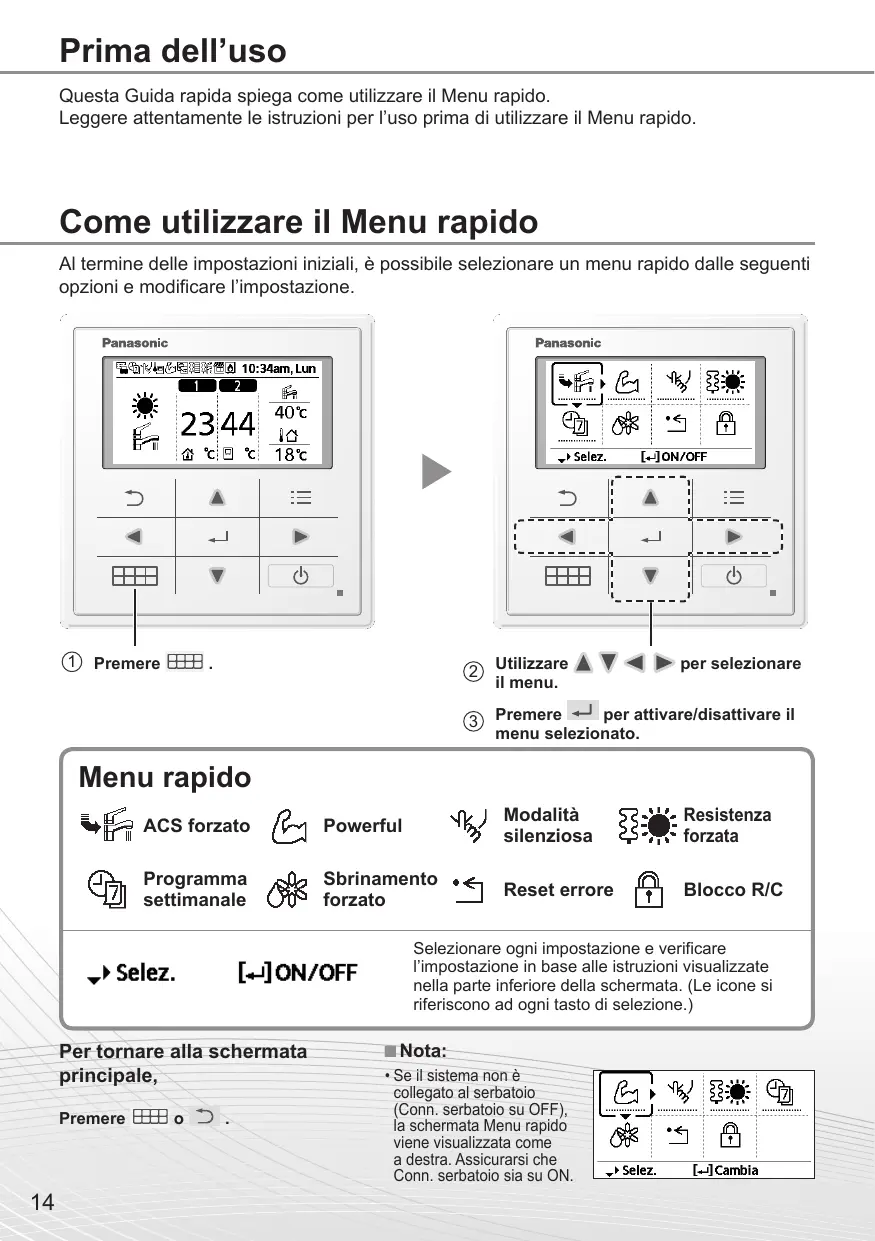

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

② Utilizzare ▲ ▼ ◀ ▶ per selezionare il menu.
③ Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore

Blocco R/C

Selezionare ogni impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ad ogni tasto di selezione.)

Per tornare alla schermata principale,

Premere o ↻.

Nota:

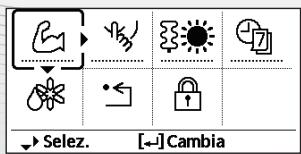

- Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

- Icona operativa indicata con “……” = OFF

- Icona operativa indicata con “——” = ON

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

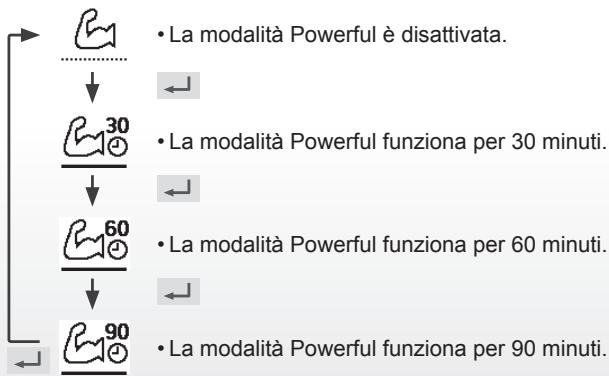

Selezionare questa icona per azionare in a massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←.)

Nota:

- La modalità Powerful viene disabilitata quando si spegne il funzionamento.

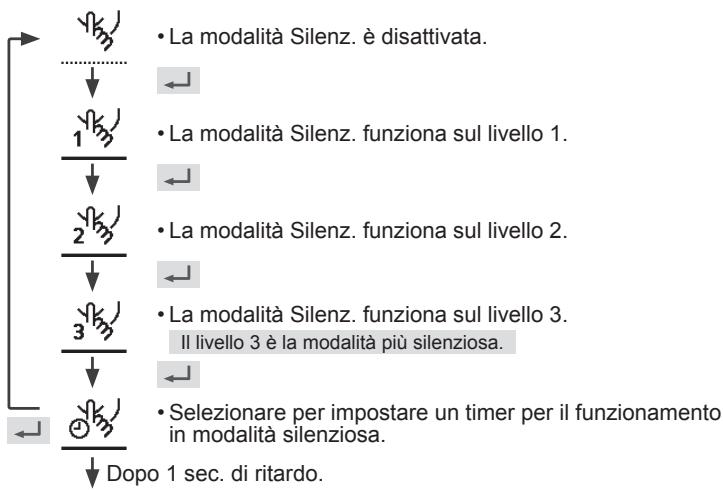

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←.)


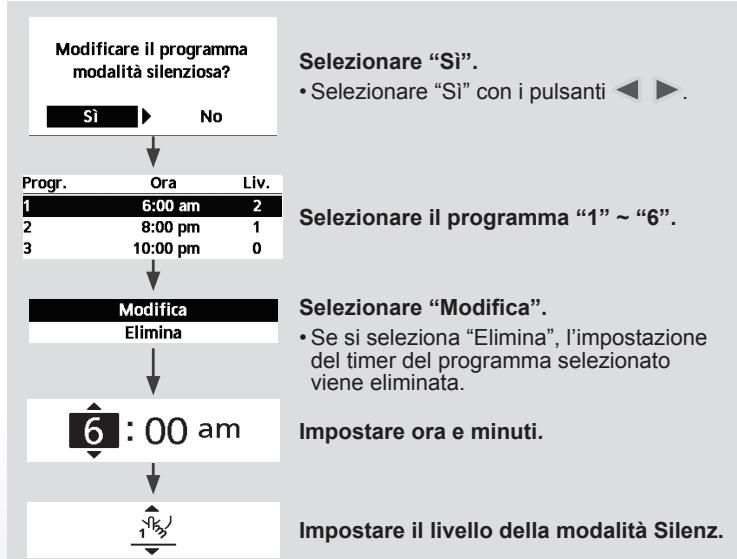


    G["Selezionare “Si”.\n• Selezionare “Si” con i pulsanti ◀"] --> H["Selezionare il programma “1” ~ “6”..."]
    H --> I["Selezionare “Modifica”.\n• Se si seleziona “Elimina”, l’impostazione del timer del programma selezionato viene eliminata."]
    I --> J["Impostare ora e minuti."]
    J --> K["Impostare il livello della modalità silenzia?"]

Nota:

- Se l'ora si sovrappone con un altro programma, sullo schermo viene visualizzato "L'ora impostata si sovrappone".

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←. )

- Resistenza forzata è disattivato.

- Resistenza forzata è attivato.

Nota:

- Resistenza forzata viene disabilitata quando l'operazione è già attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[→]Chiudi

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.


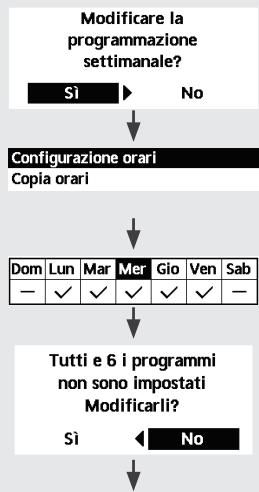


Selezionare "Sì".

- Se si seleziona “No”, si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.
• Copia orari: Selezionare per copiare una configurazione orario.

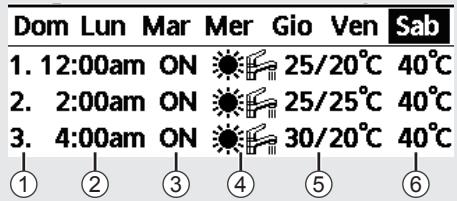

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti ▲ ▼.

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma “1” \~ “6”.
② Impostare l'ora e i minuti del timer.
③ Selezionare ON/OFF del timer.
④ Selezionare la modalità operativa.
- Selezionare la modalità con i pulsanti
⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[→]Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[→]Chiudi

- Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero sistema.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

Selezionare "Sì".

(La schermata principale viene bloccata.)

- Se si seleziona “No”, si torna alla schermata principale.

Per sbloccare il telecomando Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password (se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente ↻, ← e ▶ per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
