WHUD16HE5 - Acondicionador de aire PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de calor aire-agua (acondicionador reversible)
Marca	PANASONIC
Modelo	WHUD16HE5
Uso	Calefacción y refrigeración
Potencia de calefacción	16 kW
Potencia de refrigeración	16 kW
Alimentación eléctrica	230 V monofásico
Dimensiones exteriores (L×A×P)	800 × 600 × 300 mm
Peso exterior	40 kg
Tipo de refrigerante	R32
Funciones principales	Menú rápido, Forzar ACS, Calefacción Turbo, Modo silencioso, Programa semanal, Forzar descongelación, Bloqueo del mando a distancia
Mantenimiento	Limpieza regular de los filtros, verificación de las presiones
Seguridad	Parada automática en caso de error, bloqueo del mando a distancia por código
Piezas de repuesto y reparabilidad	Piezas disponibles, inicialización de códigos de error posible
Información general	Manual disponible en varios idiomas, 88 páginas

Preguntas frecuentes - WHUD16HE5 PANASONIC

¿Cómo acceder al menú rápido?

Después de los ajustes iniciales, use las teclas ▲ ▼ ◀ ▶ para seleccionar el menú rápido, luego presione ← para activar/desactivar la opción elegida.

¿Para qué sirve la función 'Forzar ACS de emergencia'?

Activa o desactiva la resistencia de emergencia del calentador de agua sanitaria. Se desactiva cuando 'Forzar calefacción' está activado.

¿Cómo usar el modo 'Calefacción Turbo'?

Seleccione el ícono Calefacción Turbo y presione ←. El sistema alcanzará más rápido la temperatura de consigna. Comienza aproximadamente 1 minuto después de la confirmación.

¿Qué hace el modo 'Silencioso'?

Reduce el ruido de funcionamiento. Puede elegir entre 3 niveles de silencio, siendo el nivel 3 el más silencioso. Se activa aproximadamente 1 minuto después de la selección.

¿Cómo programar una calefacción silenciosa en un rango horario?

En el menú 'Silencio prog.', puede definir horarios con el nivel de silencio deseado. Use las teclas para ajustar la hora y el nivel.

¿Por qué 'Forzar calefacción de emergencia' está desactivado?

Esta función se desactiva automáticamente cuando el sistema está en funcionamiento normal. Entonces aparece un mensaje 'Desactivado debido al funcionamiento Encendido'.

¿Cómo modificar el programa semanal?

En el menú rápido, seleccione 'Prog. semanal'. Puede copiar o modificar los programas para cada día, ajustando la hora, la temperatura y el modo.

¿Qué hacer en caso de tuberías congeladas?

Use la función 'Forzar descongelación' en el menú rápido. La solicitud aparece y el sistema descongelará las tuberías.

¿Cómo reiniciar un código de error?

Seleccione 'Inicialización de códigos de error' en el menú rápido. Asegúrese de que todas las unidades estén apagadas antes de confirmar.

¿Cómo bloquear o desbloquear el mando a distancia?

En el menú rápido, elija 'Bloqueo R/C' y confirme 'Sí'. Para desbloquear, presione cualquier tecla, luego ingrese un código de 4 dígitos. Si olvida el código, en la pantalla APAGADO, presione ↩, ← y ▶ durante 5 segundos para reiniciar a 0000.

MANUAL DE USUARIO WHUD16HE5 PANASONIC

Guía del menú rápido

Sistema de bomba de calor aire a agua

8-13

Español

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

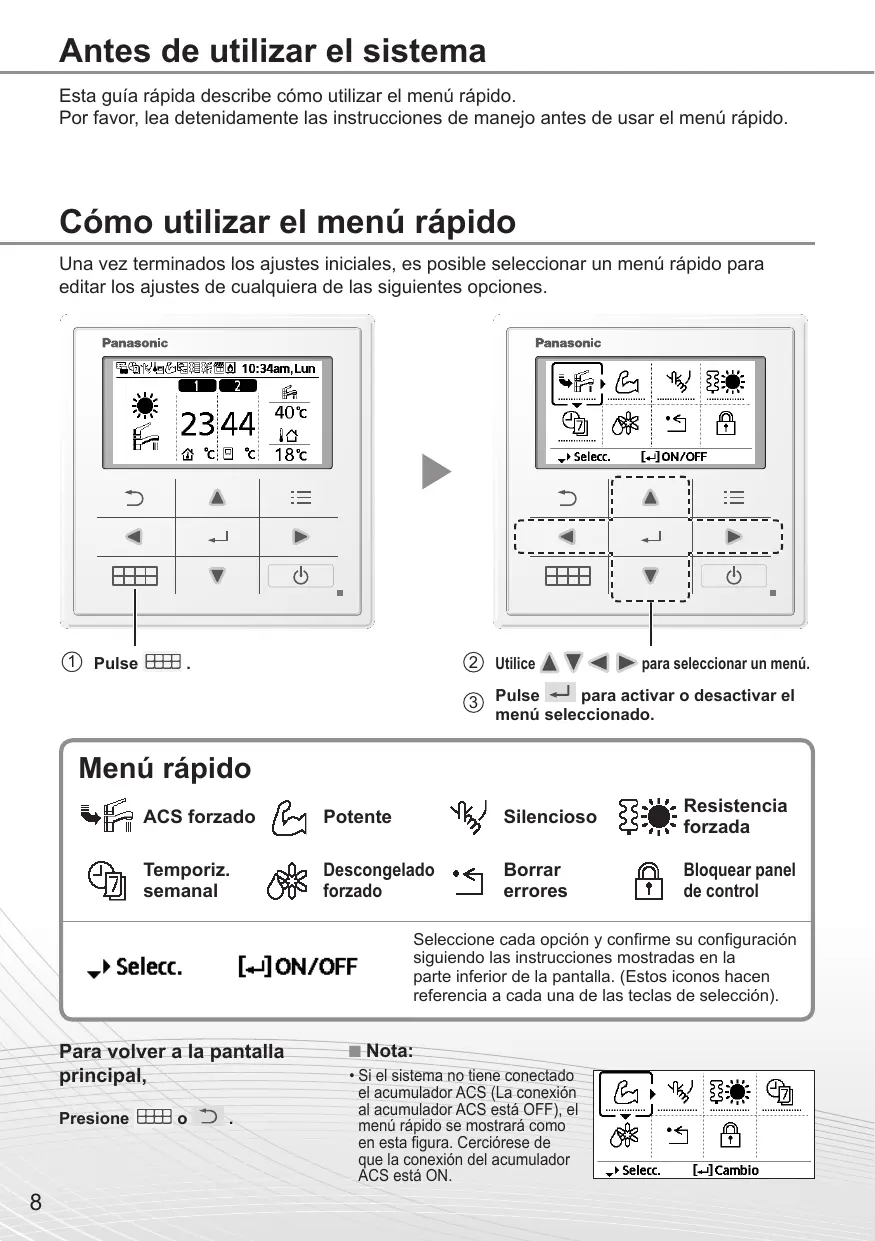

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

② Utilice ▲ ▼ ◀ ▶ para seleccionar un menú.
③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporiz. semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

▶ Selecc.

[←] ON/OFF

Seleccione cada opción y confirme su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o ↻.

■ Nota:

- Si el sistema no tiene conectado el acumulador ACS (La conexión al acumulador ACS está OFF), el menú rápido se mostrará como en esta figura. Cerciórese de que la conexión del acumulador ACS está ON.

Notas sobre el icono de funcionamiento

Ejemplo:

- Icono de funcionamiento con “……” = OFF

- Icono de funcionamiento con “——” = ON

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confirmar su selección.

• ACS forzada desactivada.

• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

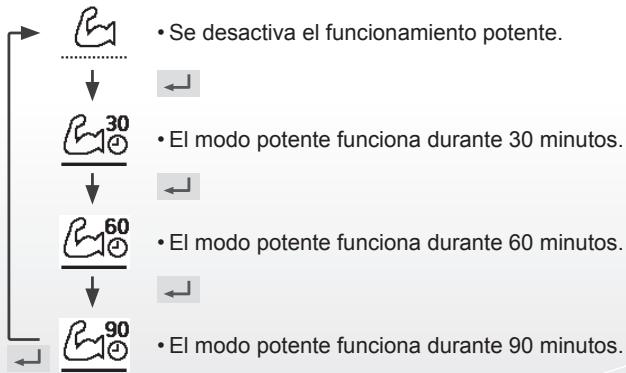

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confirmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ←).

Nota:

- El modo potente se desconecta al apagar el sistema.

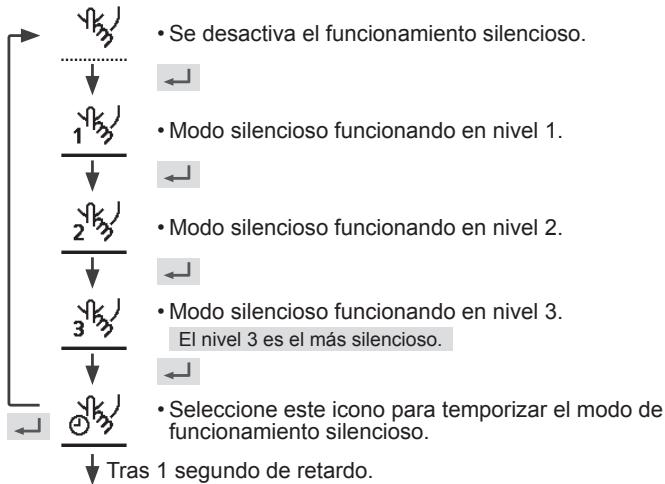

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confirmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto después de haber pulsado ←).


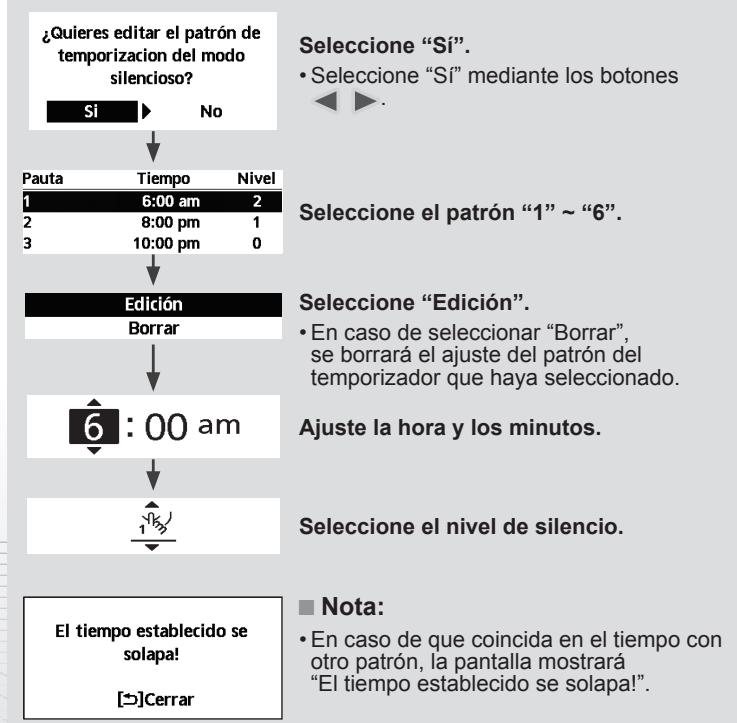


Seleccione este icono para activar el calefactor forzado.

Pulse ← para confirmar su selección.

(El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado ←).

• Calefactor forzado desactivado.

- Calefactor forzado activado.

Nota:

- El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se mostrará ¡Deshabilitado debido a la operación ON!

¡Deshabilitado debido a la operación ON!

[→]Cerrar

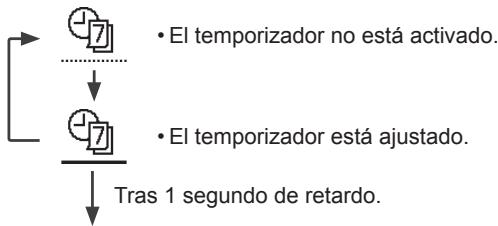

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confirmar su selección.


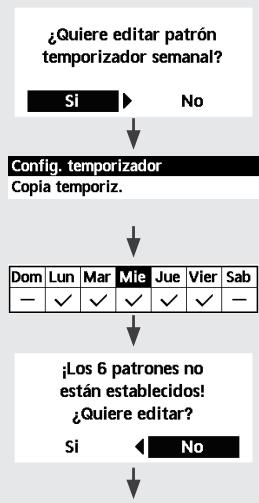


Seleccione "Sí".

- Al seleccionar "No" volverá a la pantalla principal.

• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

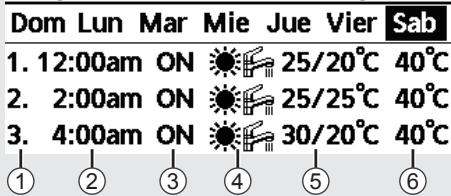

[Ejemplo de los ajustes de un temporizador]

Seleccione el(los) día(s) que desee editar mediante los botones

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón “1” \~ “6”.
② Establezca la hora y los minutos del programa.
③ Seleccione ON u OFF para el programa.
④ Seleccione el modo de funcionamiento.
⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deberá repetir el mismo procedimiento para la zona 2.

Descongelado forzado

Seleccione este icono para descongelar las tuberías.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[→]Cerrar

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[→]Cerrar

- Cerciórese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Bloquear panel de control

Seleccionar para bloquear el mando a distancia.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto?

Si

No

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

- Si selecciona "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse cualquier tecla.

(Al aceptar el modo se mostrará esta pantalla).

Introduzca los 4 dígitos del código (La pantalla se desbloquea al introducir el código correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar funciones)

(Al aceptar el modo se mostrará esta pantalla).

Seleccione "Reinicio".

1. Password reseteado a 0000
2. Termostato abierto

(La pantalla se apagará después de 3 segundos.)
