Producttype	Lucht-water warmtepomp (omkeerbare airconditioner)
Merk	PANASONIC
Model	WHUD16HE5
Gebruik	Verwarming en koeling
Verwarmingsvermogen	16 kW
Koelvermogen	16 kW
Elektrische voeding	230 V eenfase
Buitenafmetingen (L×H×D)	800 × 600 × 300 mm
Buitengewicht	40 kg
Koelmiddeltype	R32
Belangrijkste functies	Snelmenu, Forceer SWW, Tur Verwarming, Stille modus, Wekelijks programma, Forceer ontdooiing, Afstandsbediening vergrendelen
Onderhoud	Regelmatig reinigen van filters, controleren van drukken
Veiligheid	Automatische uitschakeling bij fout, afstandsbediening vergrendelen met code
Reserveonderdelen en repareerbaarheid	Onderdelen beschikbaar, initialisatie van foutcodes mogelijk
Algemene informatie	Handleiding beschikbaar in meerdere talen, 88 pagina's

Veelgestelde vragen - WHUD16HE5 PANASONIC

Hoe krijg ik toegang tot het snelmenu?

Na de initiële instellingen gebruikt u de toetsen ▲ ▼ ◀ ▶ om het snelmenu te selecteren, druk vervolgens op ← om de gekozen optie in/uit te schakelen.

Waar dient de functie 'Forceer nood-SWW' voor?

Het activeert of deactiveert de noodweerstand van het boilervat voor sanitair warm water. Het wordt uitgeschakeld wanneer 'Forceer verwarming' is geactiveerd.

Hoe gebruik ik de 'Turbo Verwarming' modus?

Selecteer het pictogram Tur Verwarming en druk op ←. Het systeem bereikt sneller de gewenste temperatuur. Het start ongeveer 1 minuut na bevestiging.

Wat doet de 'Stille' modus?

Het vermindert het operationele geluid. U kunt kiezen uit 3 stille niveaus, niveau 3 is het stilste. Het wordt ongeveer 1 minuut na selectie geactiveerd.

Hoe programmeer ik stille verwarming op een tijdsinterval?

In het menu 'Stilte prog.' kunt u tijdsblokken instellen met het gewenste stille niveau. Gebruik de toetsen om de tijd en het niveau in te stellen.

Waarom is 'Forceer noodverwarming' uitgeschakeld?

Deze functie wordt automatisch uitgeschakeld wanneer het systeem in normale werking is. Er verschijnt dan een bericht 'Uitgeschakeld vanwege de werking Aan'.

Hoe wijzig ik het wekelijkse programma?

In het snelmenu selecteert u 'Prog. wekelijks'. U kunt de programma's voor elke dag kopiëren of wijzigen door de tijd, temperatuur en modus in te stellen.

Wat te doen bij bevroren leidingen?

Gebruik de functie 'Forceer ontdooiing' in het snelmenu. De aanvraag wordt weergegeven en het systeem ontdooit de leidingen.

Hoe reset ik een foutcode?

Selecteer 'Initialisatie van foutcodes' in het snelmenu. Zorg ervoor dat alle eenheden zijn uitgeschakeld voordat u bevestigt.

Hoe vergrendel of ontgrendel ik de afstandsbediening?

In het snelmenu kiest u 'Vergrendel AB' en bevestigt u 'Ja'. Om te ontgrendelen, drukt u op een willekeurige toets, voert u vervolgens een 4-cijferige code in. Als u de code vergeet, druk dan onder het UIT-scherm gedurende 5 seconden op ↩, ← en ▶ om te resetten naar 0000.

GEBRUIKSAANWIJZING WHUD16HE5 PANASONIC

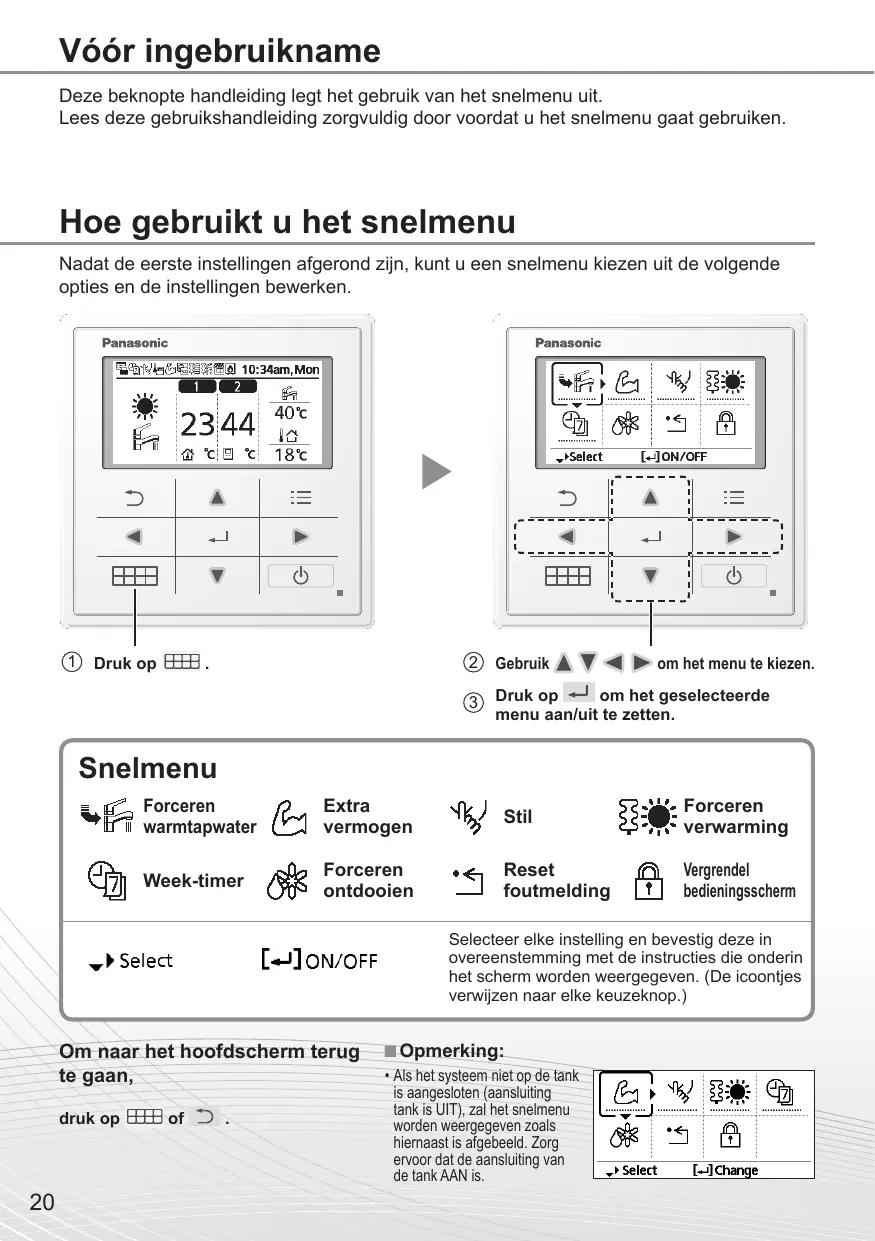

Handleiding snelmenu

Lucht-naar-Water warmtepomp

20-25

Nederlands

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen afgerond zijn, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

② Gebruik ▲ ▼ ◀ ▶ om het menu te kiezen.
③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater

Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Reset foutmelding

Vergrendel bedieningsscherm
Select
[←]ON/OFF

Selecteer elke instelling en bevestig deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen naar elke keuzeknop.)

Om naar het hoofdscherm terug te gaan,

druk op □□□ of ↩.

Opmerking:

- Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Select	[←]Change

Opmerkingen bij functie-icoontje

Voorbeeld:

- Functie-icoontje aangegeven met "......" = UIT

- Functie-icoontje aangegeven met "——" = AAN

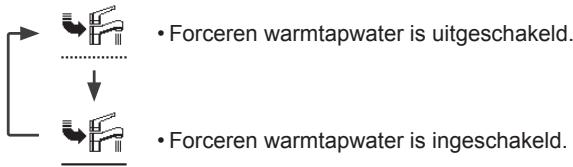

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ←, om uw keuze te bevestigen.

- Forceren warmtapwater is uitgeschakeld.

- Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

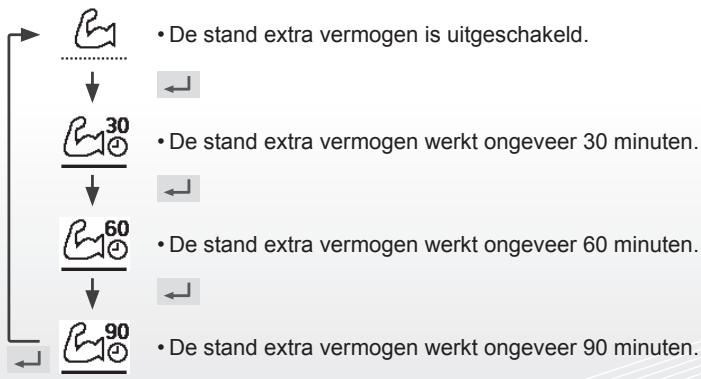

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ←, om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

Opmerking:

- Extra vermogen is niet beschikbaar als de werking UITgeschakeld is.

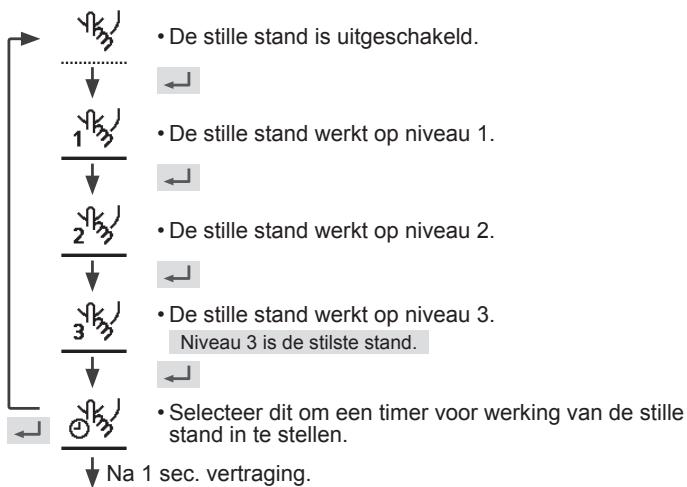

Selecteer dit icoontje voor een stille werking.

Druk op ←, om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)


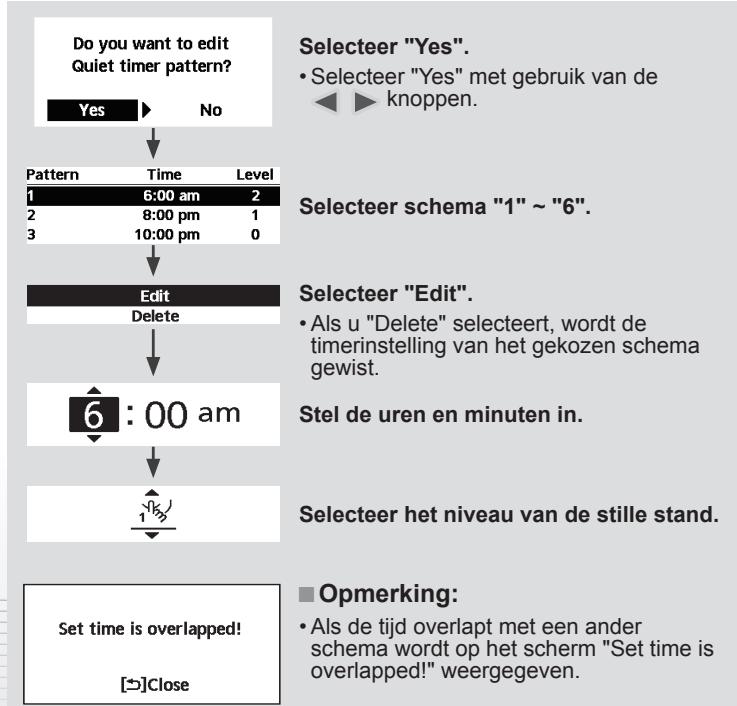

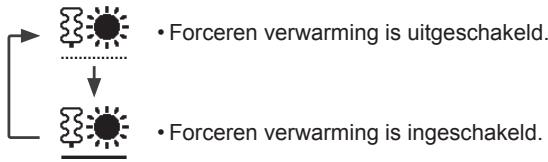

Selecteer om de verwarming geforceerd aan te zetten.

Druk op ←, om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat ← is ingedrukt.)

Opmerking:

- Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf!" wordt dan op het scherm weergegeven.

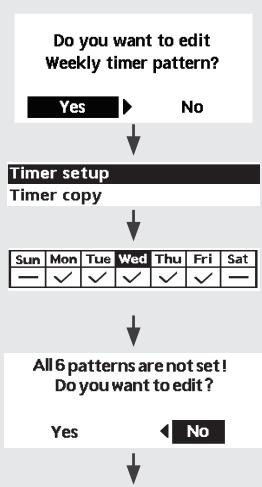

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ←, om uw keuze te bevestigen.

- Als u "No" selecteert, zal het scherm terugkeren naar het hoofdscherm.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer copy: Selecteer om een timerinstelling te kopieren.

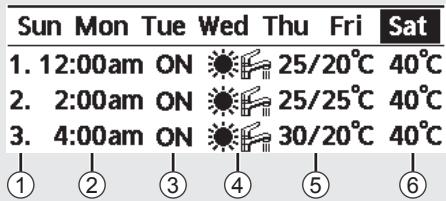

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de knoppen.

Als niet alle 6 schema's ingesteld zijn, wordt dit scherm weergegeven.

① Selecteer schema "1" \~ "6".
② Stel de uren en minuten van de timer in.
③ Selecteer AAN/UIT van de timer.
④ Selecteer de gewenste stand.

- Selecteer de stand met gebruik van de ▲▼ knoppen.

⑤ Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet u dezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Request accepted!

[→] Close

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Request accepted!

[→] Close

- Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

(Het hoofdscherm wordt vergrendeld.)

- Als "No" wordt geselecteerd, zal het scherm terugkeren naar het hoofdscherm.

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd ↩, ← en ▶ 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

(Het scherm gaat na 3 seconden uit.)
