Tuotetyyppi	Ilma-vesi lämpöpumppu (käänteinen ilmastointilaite)
Merkki	PANASONIC
Malli	WHUD16HE5
Käyttö	Lämmitys ja jäähdytys
Lämmitysteho	16 kW
Jäähdytysteho	16 kW
Sähkönsyöttö	230 V yksivaiheinen
Ulkomitat (L×K×S)	800 × 600 × 300 mm
Ulkopaino	40 kg
Kylmäainetyyppi	R32
Päätoiminnot	Pikavalikko, Pakota LKV, Turbo-lämmitys, Hiljainen tila, Viikko-ohjelma, Pakota sulatus, Kauko-ohjaimen lukitus
Huolto	Suodattimien säännöllinen puhdistus, paineiden tarkistus
Turvallisuus	Automaattinen pysäytys virhetilanteessa, kauko-ohjaimen lukitus koodilla
Varaosat ja korjattavuus	Varaosia saatavilla, virhekoodien alustus mahdollista
Yleiset tiedot	Käyttöohje saatavilla useilla kielillä, 88 sivua

Usein kysytyt kysymykset - WHUD16HE5 PANASONIC

Kuinka pääsen pikavalikkoon?

Alkuasetusten jälkeen käytä ▲ ▼ ◀ ▶ -painikkeita valitaksesi pikavalikon, paina sitten ← aktivoidaksesi/deaktivoidaksesi valitun vaihtoehdon.

Mihin toiminto 'Pakota LKV varalla' on tarkoitettu?

Se aktivoi tai deaktivoi käyttövesivaraajan varavastuksen. Se on deaktivoitu, kun 'Pakota lämmitys' on aktiivinen.

Kuinka käytän 'Turbo-lämmitys' -tilaa?

Valitse Turbo-lämmitys -kuvake ja paina ←. Järjestelmä saavuttaa asetuslämpötilan nopeammin. Se käynnistyy noin minuutti vahvistuksen jälkeen.

Mitä 'Hiljainen tila' tekee?

Se vähentää käyntiääntä. Voit valita 3 hiljaisuustason välillä, taso 3 on hiljaisin. Se aktivoituu noin minuutti valinnan jälkeen.

Kuinka ohjelmoida hiljainen lämmitys aikavälille?

Valikossa 'Hilj. ohjelmointi' voit määrittää aikavälejä halutulla hiljaisuustasolla. Käytä painikkeita ajan ja tason asettamiseen.

Miksi 'Pakota varalämmitys' on deaktivoitu?

Tämä toiminto deaktivoituu automaattisesti, kun järjestelmä on normaalissa käytössä. Tällöin näytetään viesti 'Deaktivoitu Käynnissä-tilan vuoksi'.

Kuinka muokkaan viikko-ohjelmaa?

Valitse pikavalikosta 'Viikko-ohjelma'. Voit kopioida tai muokata ohjelmia jokaiselle päivälle asettamalla ajan, lämpötilan ja tilan.

Mitä tehdä, jos putket jäätyvät?

Käytä pikavalikon 'Pakota sulatus' -toimintoa. Pyyntö näytetään ja järjestelmä sulattaa putket.

Kuinka nollataan virhekoodi?

Valitse pikavalikosta 'Virhekoodien alustus'. Varmista, että kaikki yksiköt on pysäytetty ennen vahvistusta.

Kuinka lukitaan tai avataan kauko-ohjain?

Valitse pikavalikosta 'Kauko-ohj. lukitus' ja vahvista 'Kyllä'. Avaamista varten paina mitä tahansa painiketta, syötä sitten 4-numeroinen koodi. Jos unohdat koodin, paina PYSÄYTYS-näytössä ↩, ← ja ▶ 5 sekunnin ajan nollataksesi arvoon 0000.

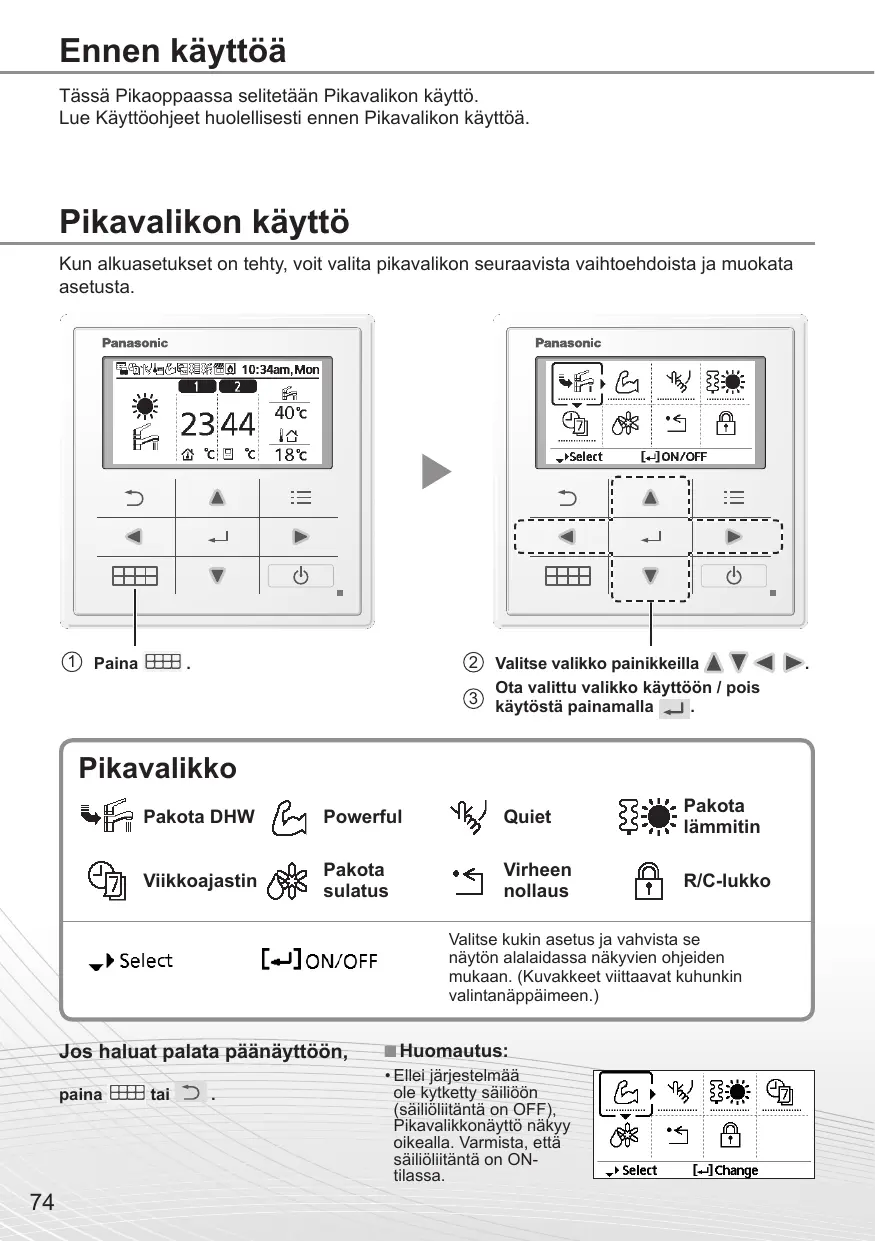

KÄYTTÖOHJE WHUD16HE5 PANASONIC

Ilma-vesilämpöpumppu

74-79

Suomi

Tässä Pikaoppaassa selitetään Pikavalikon käyttö.

Lue Käyttöohjeet huolellisesti ennen Pikavalikon käyttöä.

Pikavalikon käyttö

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata asetusta.

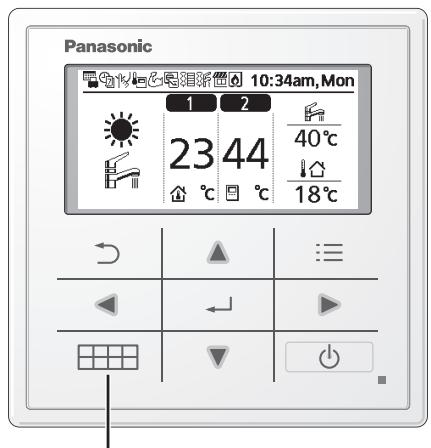

① Paina .

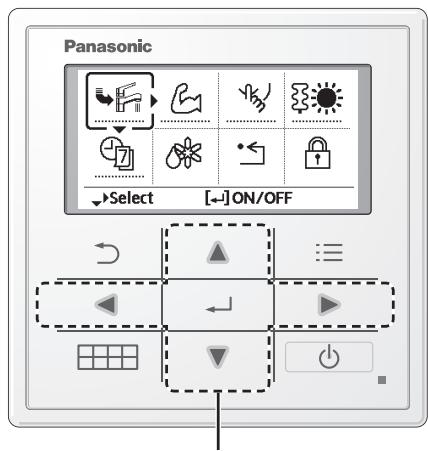

② Valitse valikko painikkeilla

③ Ota valittu valikko käyttöön / pois käytöstä painamalla ←.

Pikavalikko

Pakota DHW

Powerful

Quiet

Pakota lämmitin

Viikkoajastin

Pakota sulatus

Virheen nollaus

R/C-lukko

Select

ON/OFF

Valitse kukin asetus ja vahvista se näytön alalaidassa näkyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanäppäimeen.)

Jos haluat palata päänäyttöön,

paina tai

Huomautus:

- Ellei järjestelmää ole kytketty säiliöön (säiliöliitäntä on OFF), Pikavalikkonäyttö näkyy oikealla. Varmista, että säiliöliitäntä on ON-tilassa.

Huomautuksia toimintakuvakkeesta

Esimerkki:

- Toimintakuvakkeen alla on "......" = ei käynnissä

- Toimintakuvakkeen alla on "——" = käynnissä

Valitse tämä kuvake, jos haluat ottaa säiliö-DHW:n päälle tai pois.

Vahvista valintasi painamalla ←.

Huomautus:

• Pakota DHW on pois käytöstä, kun Pakota lämmitin on käytössä.
• Kun Pakota DHW on otettu pois käytöstä, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

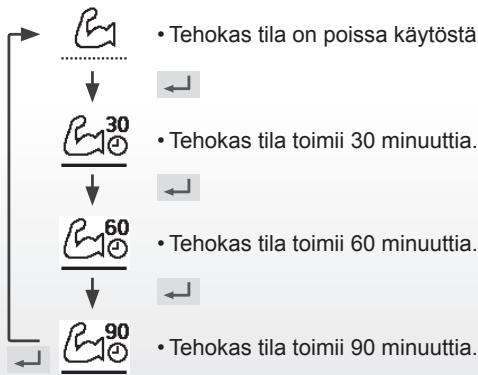

Valitse tämä kuvake, jos haluat käyttää lämmitys-/jäähdytysjärjestelmää tehokkaasti.

Vahvista valintasi painamalla ←.

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Huomautus:

- Tehokas tila otetaan pois käytöstä, kun toiminta on OFF-tilassa.

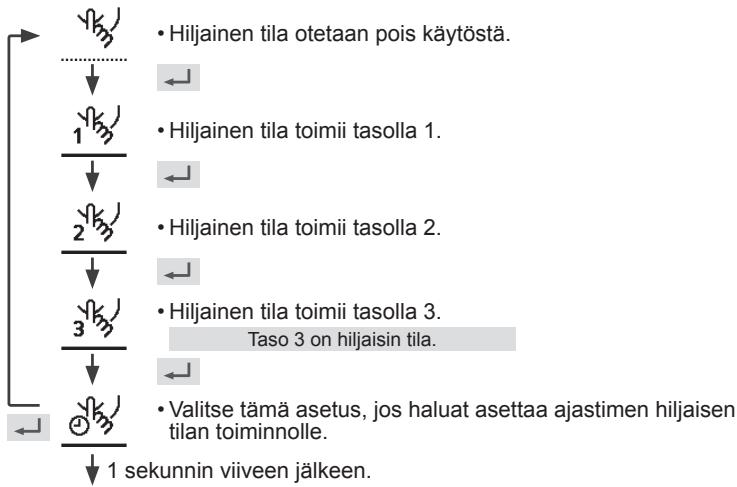

Valitse tämä tila, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)


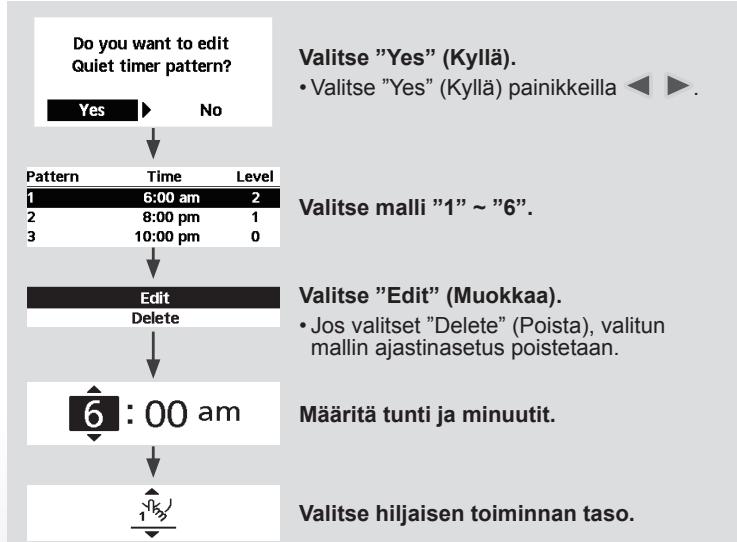


Set time is overlapped! [⊃]Close

■ Huomautus: • Jos aika on päällekkäinen toisen mallin kanssa, näyttöön tulee ilmoitus "Set time is overlapped!" (Asetettu aika on päällekkäinen).

Valitse asetus, jos haluat pakottaa lämmittimen päälle.

Vahvista valintasi painamalla

(Pakota lämmitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

- Pakota lämmitin -tila on otettu pois käytöstä.

- Pakota lämmitin -tila on otettu käyttöön.

Huomautus:

- Pakota lämmitin -tila poistetaan käytöstä, kun laite on jo toiminnassa ja näytössä näkyy viesti "Ei käytössä, laite on toiminnassa!".

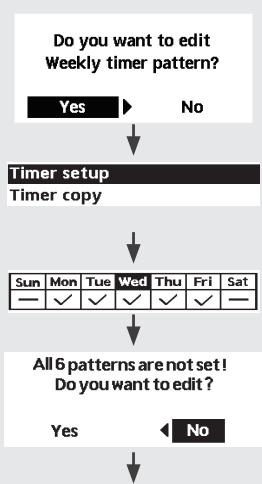

Valitse tämä kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla ←.

Valitse "Yes" (Kyllä).

- Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.

- Timer setup: Valitse ajastimen asetus, jos haluat muokata viikkoajastinta.

- Timer copy: Valitse kopioitava ajastinasetus.

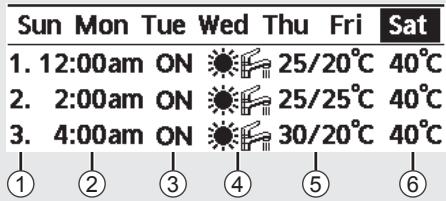

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat päivät painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetettu, tämä näyttö tulee näkyviin.

① Valitse malli "1" \~ "6".
② Aseta ajastimen tunnit ja minuutit.
③ Valitse ajastimen ON/OFF.
④ Valitse haluamasi toimintatila.

⑤ Aseta lämpötila alueille 1 ja 2 (jos järjestelmässäsi on 2 alueen asetus).

⑥ Aseta säiliön lämpötila.

Huomautus:

• Ajastin on poistettu käytöstä, kun Pakota lämmitin -tila on otettu käyttöön tai Heat-Cool-kytkin on käytössä.
• Jos olet esiasettanut viikkoajastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Valitse jäätyneiden putkien sulatus.

Vahvista valintasi painamalla ←.

(Kun tila on hyväksytty, jäljempänä oleva näyttö tulee esiin.)

Request accepted!

[→] Close

Virheen nollaus

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla ←.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Request accepted!

[→] Close

- Varmista, että kaikki laitteet on sammutettu, ennen kuin valitset tämän tilan, joka palauttaa koko järjestelmän edellisiin asetuksiin.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

R/C-lukko

Kaukosäätimen lukitus.

Vahvista valintasi painamalla ←.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Valitse "Yes" (Kyllä). (Päänäyttö lukitaan.)

- Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.

Kaukosäätimen lukituksen avaus. Paina mitä tahansa näppäintä.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Anna mitkä tahansa 4 merkkiä (jos numero on oikein, näytön lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä) Paina ➕ -, ← - ja ► -painikkeita 5 sekunnin ajan

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

(Näyttö sammuu 3 sekunnin kuluttua.)
