Produkttyp	Luft-Wasser-Wärmepumpe (reversible Klimaanlage)
Marke	PANASONIC
Modell	WHUD16HE5
Verwendung	Heizen und Kühlen
Heizleistung	16 kW
Kühlleistung	16 kW
Stromversorgung	230 V einphasig
Außenmaße (B×H×T)	800 × 600 × 300 mm
Außengewicht	40 kg
Kältemitteltyp	R32
Hauptfunktionen	Schnellmenü, Warmwasser Boost, Turbo-Heizung, Leiser Modus, Wochenprogramm, Abtauen erzwingen, Fernbedienungssperre
Wartung	Regelmäßige Filterreinigung, Druckprüfung
Sicherheit	Automatische Abschaltung bei Fehler, Fernbedienungssperre mit Code
Ersatzteile und Reparierbarkeit	Ersatzteile verfügbar, Fehlercode-Initialisierung möglich
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar, 88 Seiten

Häufig gestellte Fragen - WHUD16HE5 PANASONIC

Wie greife ich auf das Schnellmenü zu?

Nach den ersten Einstellungen verwenden Sie die Tasten ▲ ▼ ◀ ▶, um das Schnellmenü auszuwählen, und drücken Sie dann ←, um die gewählte Option zu aktivieren/deaktivieren.

Wozu dient die Funktion 'Warmwasser Boost'?

Sie aktiviert oder deaktiviert den Notwiderstand des Warmwasserspeichers. Sie ist deaktiviert, wenn 'Heizung erzwingen' aktiviert ist.

Wie verwende ich den Modus 'Turbo-Heizung'?

Wählen Sie das Symbol Turbo-Heizung und drücken Sie ←. Das System erreicht die Solltemperatur schneller. Es startet etwa 1 Minute nach Bestätigung.

Was bewirkt der Modus 'Leiser Modus'?

Er reduziert die Betriebsgeräusche. Sie können zwischen 3 Leisestufen wählen, Stufe 3 ist die leiseste. Er aktiviert sich etwa 1 Minute nach Auswahl.

Wie programmiere ich eine leise Heizung für einen Zeitraum?

Im Menü 'Leise Prog.' können Sie Zeitfenster mit der gewünschten Leisestufe festlegen. Verwenden Sie die Tasten, um Uhrzeit und Stufe einzustellen.

Warum ist 'Heizung erzwingen' deaktiviert?

Diese Funktion wird automatisch deaktiviert, wenn das System im normalen Betrieb ist. Es wird eine Meldung 'Aufgrund des Betriebsmodus deaktiviert' angezeigt.

Wie ändere ich das Wochenprogramm?

Im Schnellmenü wählen Sie 'Wochenprog.' Sie können die Programme für jeden Tag kopieren oder ändern, indem Sie Uhrzeit, Temperatur und Modus einstellen.

Was tun bei gefrorenen Rohren?

Verwenden Sie die Funktion 'Abtauen erzwingen' im Schnellmenü. Die Anforderung wird angezeigt und das System taut die Rohre ab.

Wie setze ich einen Fehlercode zurück?

Wählen Sie 'Fehlercode-Initialisierung' im Schnellmenü. Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie bestätigen.

Wie sperre oder entsperre ich die Fernbedienung?

Im Schnellmenü wählen Sie 'Fernb. sperren' und bestätigen Sie mit 'Ja'. Zum Entsperren drücken Sie eine beliebige Taste und geben Sie einen 4-stelligen Code ein. Wenn Sie den Code vergessen, drücken Sie im AUS-Bildschirm 5 Sekunden lang ↩, ← und ▶, um auf 0000 zurückzusetzen.

BEDIENUNGSANLEITUNG WHUD16HE5 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

50-55

Deutsch

Hızlı Menü Kılavuzu

Hava-Su Isı Pompası

56-61

Türkçe

Snabbmenyguide

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

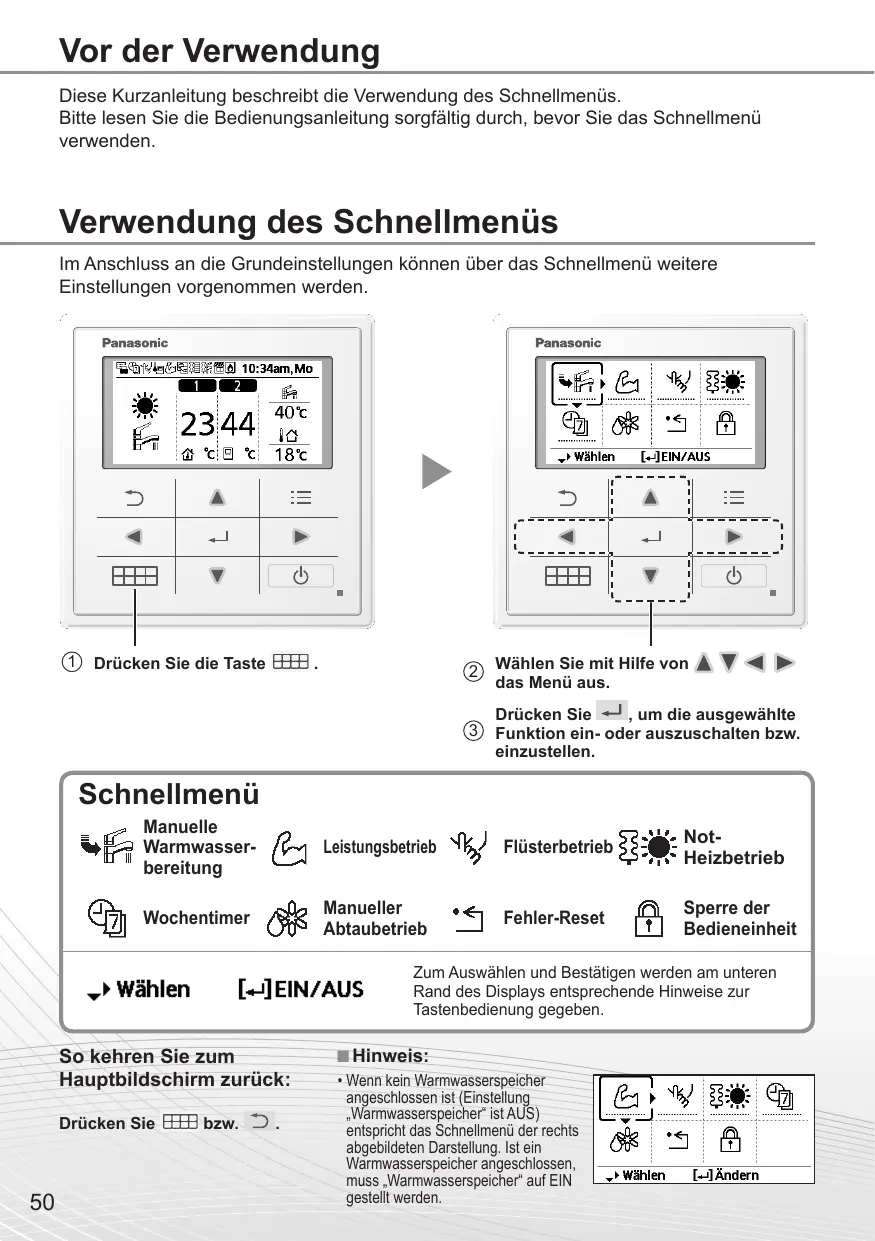

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste ☐☐☐☐.

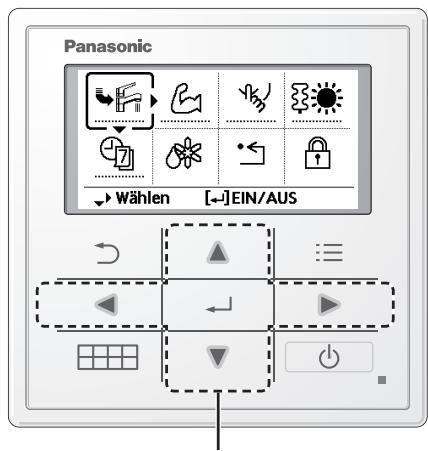

② Wählen Sie mit Hilfe von das Menü aus.
③ Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Not- Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

wählen

[←]EIN/AUS

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw.

Hinweis:

- Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

- Betriebssymbol „......“ = AUS

- Betriebssymbol „——“ = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

• „Manuelle Warmwasserbereitung“ ist ausgeschaltet.
• „Manuelle Warmwasserbereitung“ ist eingeschaltet.

Hinweise:

• „Manuelle Warmwasserbereitung“ ist deaktiviert, wenn „Manueller Heizbetrieb“ eingeschaltet ist.
• Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

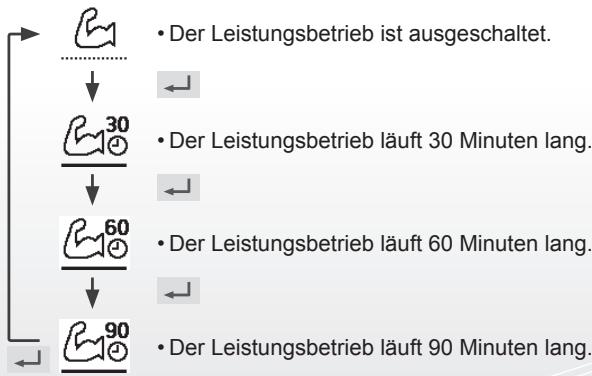

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

- Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

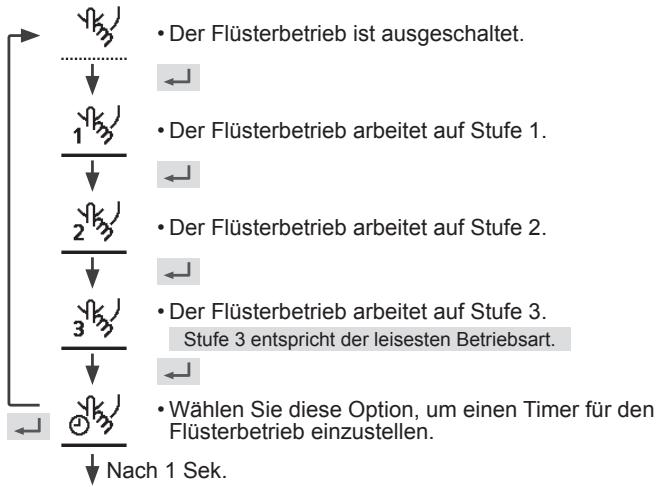

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)


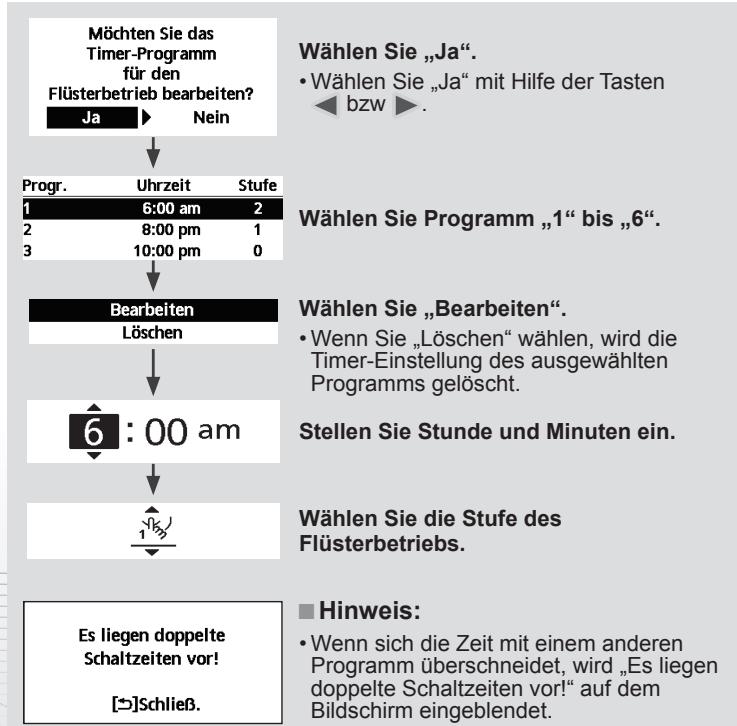


Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

- Der Not-Heizbetrieb ist ausgeschaltet.

- Der Not-Heizbetrieb ist eingeschaltet.

Hinweis:

- Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!“ angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[→]Schließ.

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ←, um die Auswahl zu bestätigen.

Wählen Sie „Ja“.

- Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

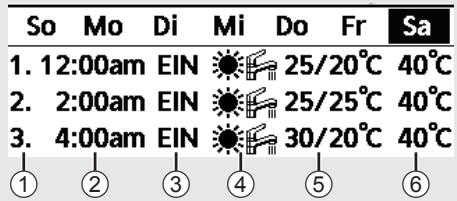

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme „1“ bis „6“.
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wählen Sie EIN/AUS für den Timer.
④ Wählen Sie die gewünschte Betriebsart.
- Verwenden Sie zum Auswählen die Tasten bzw.
⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügt).

Samstag: Progr. 1: Solltemp.

Zone1	☀️	Zone2	☀️	☀️
EIN	25 °C	EIN	25 °C	45 °C

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[→]Schließ.

Fehler-Reset

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[→]Schließ.

- Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das ganze System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

- Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie ⇧, ⇧ und ► kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Wählen Sie „Reset“.

1.Kennwort zurück auf 0000 2.Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
