WHUD16HE5 - Klimatizace PANASONIC - Bezplatný návod k obsluze

Typ produktu	Tepelné čerpadlo vzduch-voda (reverzibilní klimatizace)
Značka	PANASONIC
Model	WHUD16HE5
Použití	Vytápění a chlazení
Topný výkon	16 kW
Chladicí výkon	16 kW
Elektrické napájení	230 V jednofázové
Venkovní rozměry (D×V×H)	800 × 600 × 300 mm
Venkovní hmotnost	40 kg
Typ chladiva	R32
Hlavní funkce	Rychlé menu, Nucený ohřev TUV, Turbo vytápění, Tichý režim, Týdenní program, Nucené odmrazování, Zámek dálkového ovládání
Údržba	Pravidelné čištění filtrů, kontrola tlaků
Bezpečnost	Automatické zastavení při chybě, zámek dálkového ovládání kódem
Náhradní díly a opravitelnost	Díly k dispozici, možnost inicializace chybových kódů
Obecné informace	Návod k dispozici v několika jazycích, 88 stran

Často kladené otázky - WHUD16HE5 PANASONIC

Jak získat přístup k rychlému menu?

Po počátečním nastavení použijte tlačítka ▲ ▼ ◀ ▶ pro výběr rychlého menu, poté stiskněte ← pro aktivaci/deaktivaci vybrané možnosti.

K čemu slouží funkce 'Nucený ohřev TUV'?

Aktivuje nebo deaktivuje záložní odpor zásobníku teplé vody. Je deaktivována, když je aktivováno 'Nucené vytápění'.

Jak používat režim 'Turbo vytápění'?

Vyberte ikonu Turbo vytápění a stiskněte ←. Systém rychleji dosáhne požadované teploty. Spustí se asi 1 minutu po potvrzení.

Co dělá 'Tichý režim'?

Snižuje provozní hluk. Můžete si vybrat ze 3 úrovní ticha, přičemž úroveň 3 je nejtišší. Aktivuje se asi 1 minutu po výběru.

Jak naprogramovat tiché vytápění na časový interval?

V menu 'Tichý prog.' můžete nastavit časové úseky s požadovanou úrovní ticha. Použijte tlačítka k nastavení času a úrovně.

Proč je 'Nucené vytápění' deaktivováno?

Tato funkce je automaticky deaktivována, když je systém v normálním provozu. Zobrazí se zpráva 'Deaktivováno kvůli provozu Zapnuto'.

Jak upravit týdenní program?

V rychlém menu vyberte 'Týdenní prog.' Můžete kopírovat nebo upravovat programy pro každý den nastavením času, teploty a režimu.

Co dělat v případě zamrzlých trubek?

Použijte funkci 'Nucené odmrazování' v rychlém menu. Zobrazí se požadavek a systém odmrazí trubky.

Jak resetovat chybový kód?

Vyberte 'Inicializace chybových kódů' v rychlém menu. Ujistěte se, že všechny jednotky jsou zastaveny, než potvrdíte.

Jak zamknout nebo odemknout dálkové ovládání?

V rychlém menu vyberte 'Zámek DO' a potvrďte 'Ano'. Pro odemčení stiskněte libovolné tlačítko, poté zadejte 4místný kód. Pokud kód zapomenete, na obrazovce VYPNUTO stiskněte ↩, ← a ▶ po dobu 5 sekund pro reset na 0000.

NÁVOD K OBSLUZE WHUD16HE5 PANASONIC

Průvodce Rychlá nabídka

Tepelné čerpadlo vzduch/voda

38-43

Český

Guide du menu rapide

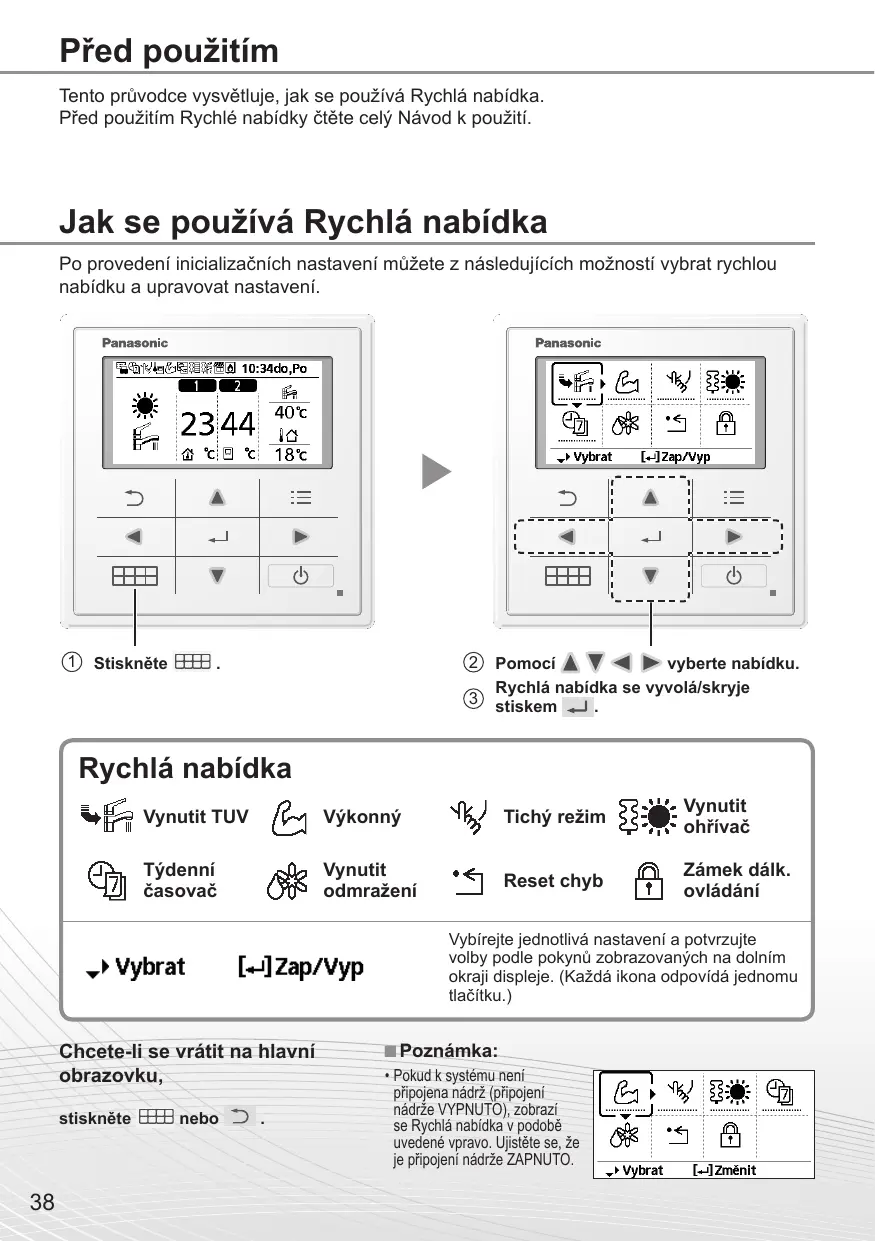

Tento průvodce vysvětluje, jak se používá Rychlá nabídka.

Před použitím Rychlé nabídky čtěte celý Návod k použití.

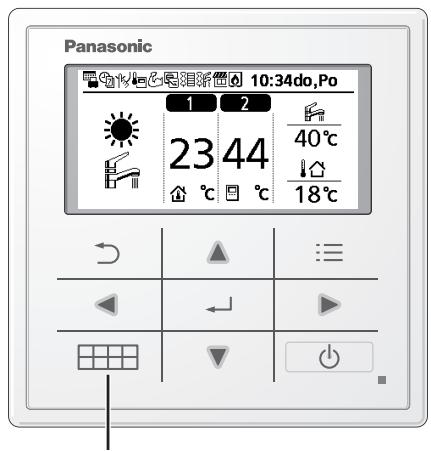

Jak se používá Rychlá nabídka

Po provedení inicializačních nastavení můžete z následujících možností vybrat rychlou nabídku a upravovat nastavení.

② Pomocí ▲ ▼ ◀ ▶ vyberte nabídku.
③ Rychlá nabídka se vyvolá/skryje stiskem ←.

Rychlá nabídka

Vynutit TUV

Výkonný

Tichý režim

Vynutit ohřívač

Týdenní časovač

Vynutit odmražení

Reset chyb

Zámek dálk. ovládání

Vybírejte jednotlivá nastavení a potvrzujte volby podle pokynů zobrazovaných na dolním okraji displeje. (Každá ikona odpovídá jednomu tlačítku.)

Chcete-li se vrátit na hlavní obrazovku,

stiskněte □□□ nebo ↻ .

Poznámka:

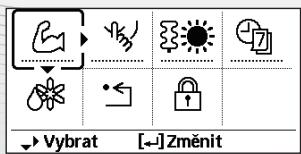

- Pokud k systému není připojena nádrž (připojení nádrže VYPNUTO), zobrazí se Rychlá nabídka v podobě uvedené vpravo. Ujistěte se, že je připojení nádrže ZAPNUTO.

Poznámky o ikoně provozu

Příklad:

- Ikona provozu udává „......“ = VYP

- Ikona provozu udává „——“ = ZAP

Stiskem ← potvrdíte výběr.

Poznámka:

• Vynucení TUV je vypnuto, když je zapnuto Vynucení ohřevu.
- Když je vynucení TUV vypnuto, obnoví se původní provoz a režim.

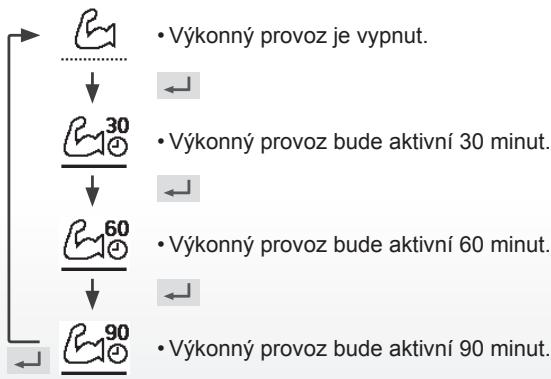

Touto ikonou aktivujete zvýšený výkon chlazení/topení.

Stiskem ← potvrdíte výběr.

(Výkonný provoz začne přibližně 1 minutu po stisku ← .)

Poznámka:

• Výkonný provoz se vypne nastavením VYPNUTÍ.

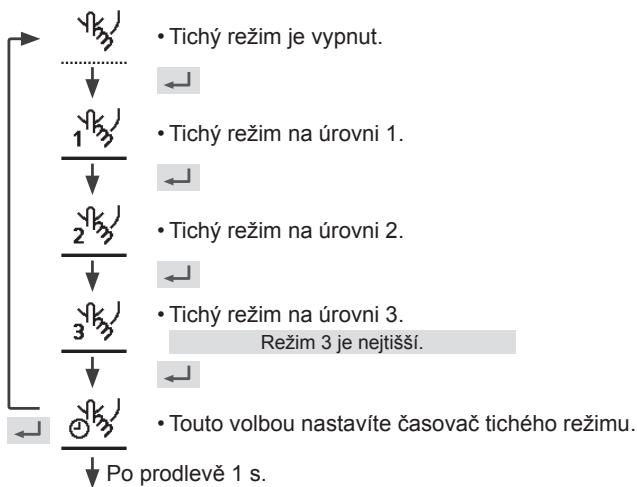

Touto ikonou aktivujete tichý provoz.

Stiskem ← potvrdíte výběr.

(Tichý provoz začne přibližně 1 minutu po stisku ← .)
Režim 3 je nejtišší.| F["Downward arrow"]
    B -->|Touto volbou nastavíte časovač tichého režimu.| G["Upward arrow"]
    B --> H["Downward arrow"]
    A --> I["Pointing to Po prodlevě 1 s."]

Touto volbou vynutíte topení.

Stiskem ← potvrdíte výběr.

(Vynucený ohřev začne přibližně 1 minutu po stisku ←.)
    A["●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●"]
    B["○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○"]
    C["• Vynucený ohřev je vypnut."]
    D["• Vynucený ohřev je zapnut."]

Poznámka:

- Kdykoliv již probíhá provoz, je nucený ohřev vypnut a zobrazí se hlášení „Vypnuto z důvodu zapnutí!“.

Vypnuto z důvodu zapnutí!

[→]Zavřít

Touto ikonou vymažete (zrušite) nebo změníte nastavení týdenního časovače.

Stiskem ← potvrdíte výběr.


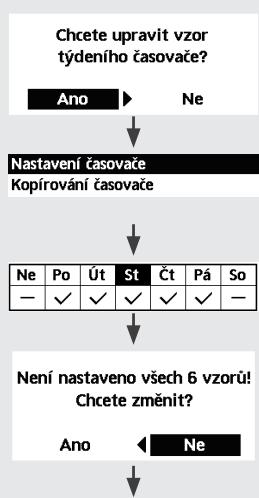

    A["Chcete upravit vzor týdeního časovače?"] --> B["Ano"] --> C["Ne"]
    B --> D["Nastavení časovače\nKopírování časovače"]
    D --> E["Ne\nPo\nÚt\nSt\nČt\nPá\nSo\n—\n✓\n✓\n✓\n✓\n✓\n✓\n—"]
    E --> F["Není nastaveno všech 6 vzorů! Chcete změnit?"]
    F --> G["Ano"] <--_H["Ne"]

Vyberte „Ano“.

- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

• Nastavení časovače: Volbou Nastavení časovače upravte týdenní časovač.
• Kopírování časovače: Touto volbou zkopírujete nastavení časovače.

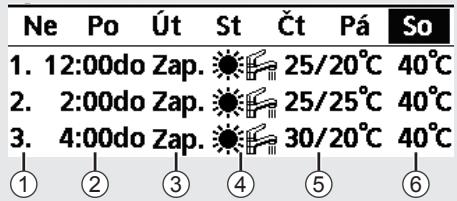

[Příklad nastavení časovače]

Stiskem ▲ ▼ vyberte den nebo dny, které chcete upravit.

Pokud není nastaveno všech 6 vzorů, zobrazí se tato obrazovka.

① Vyberte vzor „1“ až „6“.
② Nastavte hodinu a minutu aktivace časovače.
③ Vyberte ZAPNUTÍ/VYPNUTÍ časovače.
④ Vyberte provozní režim.
⑤ Nastavte teplotu pro zóny 1 a 2 (pokud máte 2zónový systém).

⑥ Nastavte teplotu nádrže.

Poznámka:

• Časovač je vypnut, když je zapnuto vynucené topení nebo přepnutí topení-chlazení.
• Pokud jste nastavili týdenní časovač 2 zón, musíte tento postup opakovat i pro zónu 2.

Nastavte odmražování zamrzlých trubek.

Stiskem ← potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[→]Zavřít

Reset chyb

Touto volbou obnovíte původní nastavení, pokud došlo k chybě.

Stiskem ← potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[→]Zavřít

- Před výběrem tohoto režimu se ujistěte, že jsou všechny jednotky vypnuty, protože dojde k obnovení předchozích nastavení celého systému.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Zámek dálk. ovládání

Zaškrtnutím tohoto políčka zamknete dálkový ovladač.

Stiskem ← potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Chcete zamknout dálkový ovladač?

Ano Ne

Vyberte „Ano“.

(Uzamkne se hlavní obrazovka.)

- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

Odemknutí dálkového ovladače Stiskněte libovolné tlačítko.

(Při přijetí režimu se zobrazí následující obrazovka.)

Zadejte 4 číslice (při zadání správného hesla se obrazovka odemkne).

Obnovení zapomenutého hesla (na obrazovce VYPNUTÍ) Tiskněte ⇌, ← a ▶ nepřetržitě po dobu 5 sekund.

(Při přijetí režimu se zobrazí následující obrazovka.)

Vyberte „Reset“.

1.Heslo je resetováno na 0000
2.Dálkový ovladač je odemknutý

(Obrazovka se vypne za 3 sekundy.)
