Produkttype	Luft-til-vand varmepumpe (reversibel klimaanlæg)
Mærke	PANASONIC
Model	WHUD16HE5
Anvendelse	Opvarmning og køling
Varmeydelse	16 kW
Køleydeevne	16 kW
Strømforsyning	230 V enfaset
Udvendige mål (L×H×D)	800 × 600 × 300 mm
Udvendig vægt	40 kg
Kølemiddeltype	R32
Hovedfunktioner	Hurtigmenu, Tving brugsvand, Turbo opvarmning, Støjsvag tilstand, Ugeprogram, Tving afrimning, Fjernbetjeningslås
Vedligeholdelse	Regelmæssig rengøring af filtre, kontrol af tryk
Sikkerhed	Automatisk stop ved fejl, fjernbetjeningslås med kode
Reservedele og reparerbarhed	Reservedele tilgængelige, fejlkode nulstilling mulig
Generelle oplysninger	Vejledning tilgængelig på flere sprog, 88 sider

Ofte stillede spørgsmål - WHUD16HE5 PANASONIC

Hvordan får jeg adgang til hurtigmenuen?

Efter de indledende indstillinger skal du bruge tasterne ▲ ▼ ◀ ▶ til at vælge hurtigmenuen, og tryk derefter på ← for at aktivere/deaktivere den valgte mulighed.

Hvad bruges funktionen 'Tving nødbrugsvand' til?

Den aktiverer eller deaktiverer nødvarmespiralen på varmtvandsbeholderen. Den er deaktiveret, når 'Tving opvarmning' er aktiveret.

Hvordan bruges tilstanden 'Turbo opvarmning'?

Vælg ikonet Turbo opvarmning og tryk på ←. Systemet vil hurtigere nå den ønskede temperatur. Det starter cirka 1 minut efter bekræftelse.

Hvad gør tilstanden 'Støjsvag'?

Den reducerer støjen fra driften. Du kan vælge mellem 3 støjsvage niveauer, hvor niveau 3 er mest støjsvag. Den aktiveres cirka 1 minut efter valg.

Hvordan programmerer man støjsvag opvarmning i et tidsinterval?

I menuen 'Støjsvag prog.' kan du indstille tidsintervaller med det ønskede støjsvage niveau. Brug tasterne til at indstille tid og niveau.

Hvorfor er 'Tving nødbrugsvand' deaktiveret?

Denne funktion deaktiveres automatisk, når systemet er i normal drift. En meddelelse 'Deaktiveret på grund af drift Tændt' vises da.

Hvordan ændres ugeprogrammet?

I hurtigmenuen skal du vælge 'Ugeprog.'. Du kan kopiere eller ændre programmerne for hver dag ved at indstille tid, temperatur og tilstand.

Hvad gør jeg, hvis rørene fryser?

Brug funktionen 'Tving afrimning' i hurtigmenuen. Anmodningen vises, og systemet afrimer rørene.

Hvordan nulstilles en fejlkode?

Vælg 'Nulstilling af fejlkoder' i hurtigmenuen. Sørg for, at alle enheder er slukket, før du bekræfter.

Hvordan låses eller låses fjernbetjeningen op?

I hurtigmenuen skal du vælge 'Lås fjernbetjening' og bekræfte 'Ja'. For at låse op skal du trykke på en vilkårlig tast og derefter indtaste en 4-cifret kode. Hvis du glemmer koden, under SLUK-skærmen, tryk på ↩, ← og ▶ i 5 sekunder for at nulstille til 0000.

BRUGSANVISNING WHUD16HE5 PANASONIC

Hurtig menuvejledning

Luft-til-vand varmepumpe

80-85

Dansk

This Quick Guide explains how to use the Quick Menu.

- Driftsikon indikerad med "——" = PÅ

- Kraftvarmeapparat er deaktivert när systemet allerede er på og "Deaktivert pga. Drift PÅ!" vises.

Deaktivert pga. drift PÅ!

[→]Lukk

Velg dagen(e) som du vil redigere med ▲▼ -knappene.

Forespørsel godtatt!

[Lukk

Nullstille feil

Forespørsel godtatt!

[Lukk

1.Passordet er nullstilt til 0000

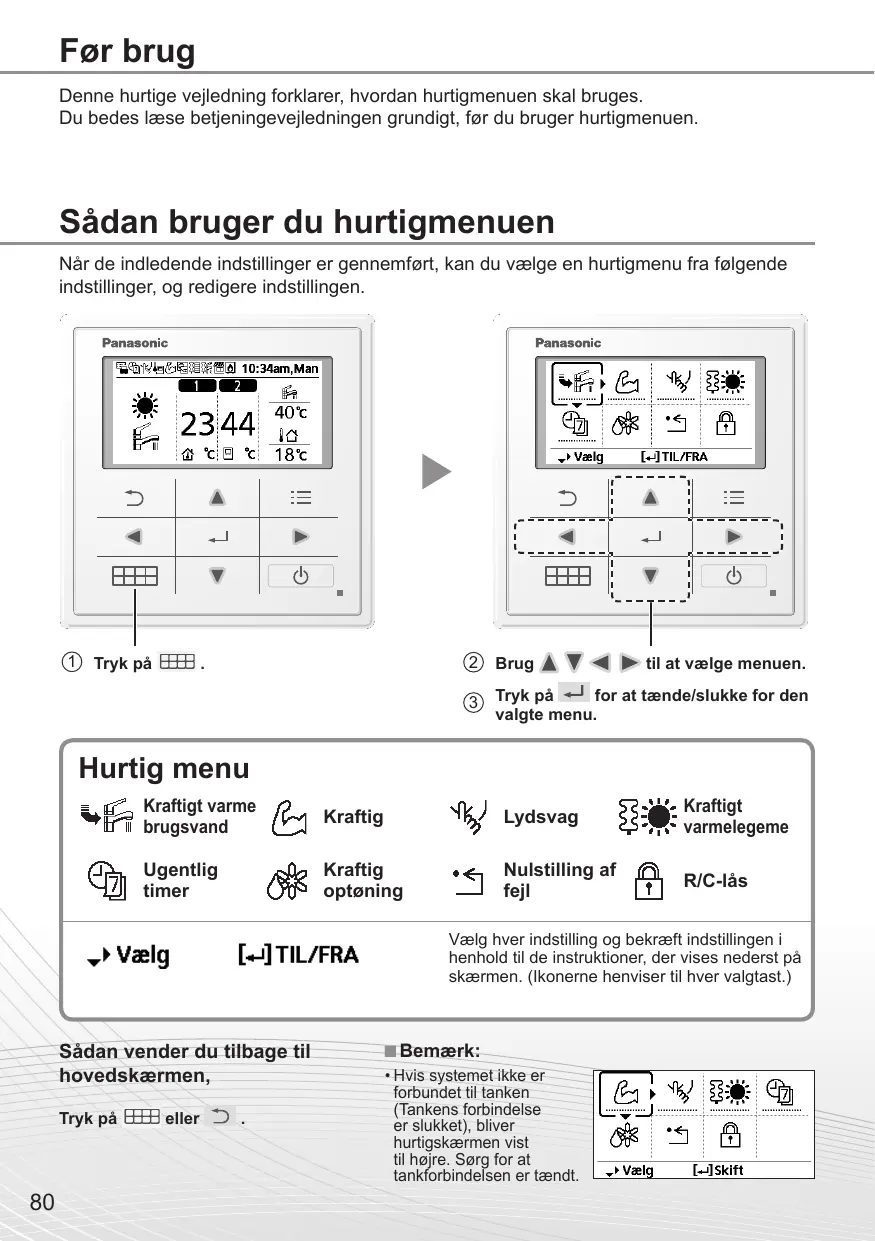

Denne hurtige vejledning forklarer, hvordan hurtigmenuen skal bruges. Du bedes læse betjeningevejledningen grundigt, før du bruger hurtigmenuen.

Sådan bruger du hurtigmenuen

Når de indledende indstillinger er gennemført, kan du vælge en hurtigmenu fra følgende indstillinger, og redigere indstillingen.

② Brug ▲ ▼ ◀ ▶ til at vælge menuen.
③ Tryk på ← for at tænde/slukke for den valgte menu.

Hurtig menu

Kraftigt varme brugsvand

Kraftig

Lydsvag

Vælg hver indstilling og bekræft indstillingen i henhold til de instruktioner, der vises nederst på skærmen. (Ikonerne henviser til hver valgtast.)

Sådan vender du tilbage til hovedskærmen,

Tryk på eller ↻.

Bemærk:

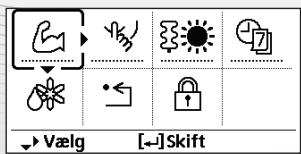

- Hvis systemet ikke er forbundet til tanken (Tankens forbindelse er slukket), bliver hurtigskærmen vist til højre. Sørg for at tankforbindelsen er tændt.

Vælg dette ikon for at tænde eller slukke tankens varme brugsvand.

Tryk på ← for at bekræfte dit valg.

- Kraftigt varmt brugsvand er slukket.

- Kraftigt varmt brugsvand er tændt.

Bemærk:

• Kraftigt varmt brugsvand er deaktiveren når det kraftige varmelegeme er tændt.
• Når det kraftige varme brugsvand er slukket, bør funktionen & tilstanden skifte tilbage til den forrige gemte status.

Vælg dette ikon for at køre varme/kølesystemet kraftigt.

Tryk på ← for at bekræfte dit valg.

(Den kraftige drift starter ca. 1 minut efter der er trykket på ← .)

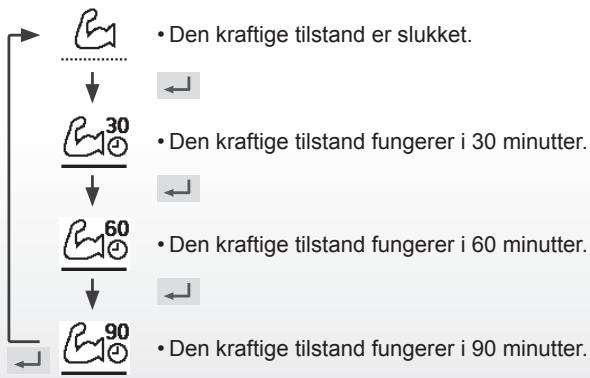


Bemærk:

- Kraftig bliver deaktiveret när funktionen er slukket

Tryk på ← for at bekræfte dit valg.

(Den stille drift starter cirka 1 minut efter der er trykket på ← .)

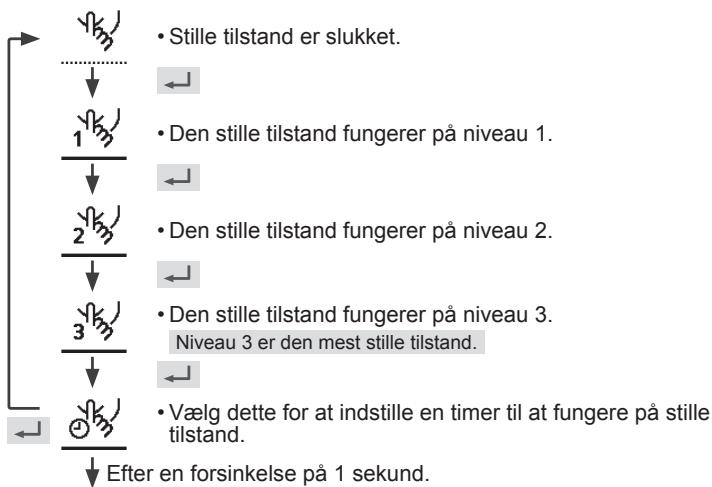

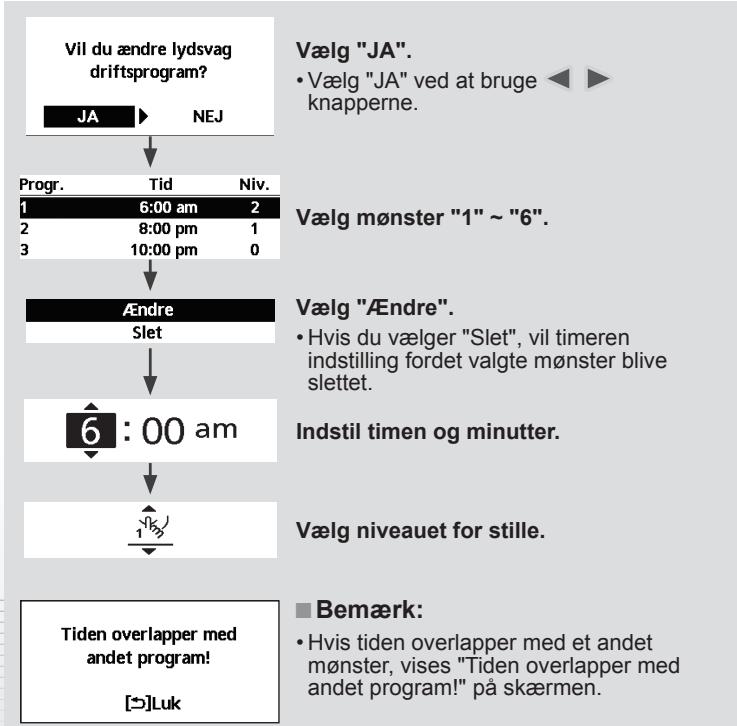


Vælg for at tvinge varmelegemets til at tænde.

Tryk på ← for at bekræfte dit valg.

(Tilstanden kraftigt varmelegeme starter cirka 1 minut efter der er trykket på ←.

Bemærk:

- Force-varmer er deaktiveret når driften allerede er i gang og "Deaktiveret grundet drift TIL!" vil blive vist.

Vælg dette ikon for at slette (annullere) eller ændre den forudindstillede ugentlige timer.

Tryk på ← for at bekræfte dit valg.

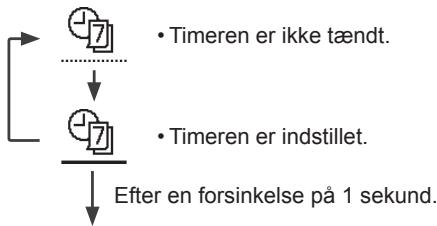

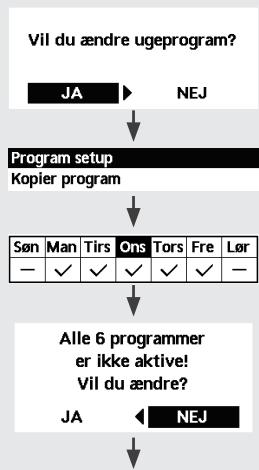


Vælg "JA".

- Hvis du vælger "NEJ", vender skærmen tilbage til hovedskærmen.

- Program setup: Vælg opsætning af timer for at redigere den ugentlige timer.

- Kopier program: Vælg at kopiere en timer-indstilling.

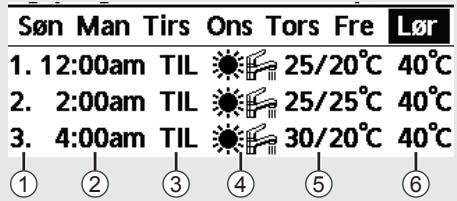

[Eksempel på en timer-opsætning]

Vælg den/de dag (e), du ønsker at redigere ved hjælp af ▲▼-knapperne.

Hvis alle 6 mønstre ikke er forudindstillet, vil dette skærmbillede blive vist.

① Vælg mønster "1" \~ "6".
② Indstil timerens time og minutter.
③ Vælg tændt/slukket for timeren.
④ Vælg driftstilstanden.
• Vælg tilstand ved hjælp af ▲ -knapperne.
⑤ Indstil temperaturen for både zone 1 og 2 (hvis dit system har en indstilling med 2 zoner).

⑥ Indstil tankens temperatur.

Bemærk:

• Timeren er deaktiveret, når det kraftige varmelegeme tændes eller Varme-Køle SW er aktiveret.
• Hvis du har forudindstillet den ugentlige timer på 2 zoner, skal du gentage den samme procedure med zone 2.

Vælg at afrime de frosne rør.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[→]Luk

Vælg for at gendanne de tidligere indstillinger, når der er opstået en fejl.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[→]Luk

- Sørg for, at alle enheder er slukket, før du vælger denne tilstand, som genskaber hele systemet til de tidligere indstillinger.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

R/C-lås

Vælg at låse fjernbetjeningen.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vil du läse betjen.?

NEJ

Vælg "JA".

(Hovedskærmen bliver låst.)

- Hvis "NEJ" er valgt, vil skærmen vende tilbage til hovedskærmen.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Indtast 4 cifre (hvis nummeret er korrekt, og skærmen bliver låst op).

For at nulstille glemt adgangskode (under drift OFF-skærm)

Tryk ↻, ↻ og dernæst ▶ i 5 sekunder.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vælg "Reset".

1. Adgangskode er nulst. til 0000

2.Kontrolpanel er låst op

(Skærmen slukker efter 3 sekunder).
