WHUD16HE5 - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air-eau (climatiseur réversible)
Marque	PANASONIC
Modèle	WHUD16HE5
Utilisation	Chauffage et refroidissement
Puissance de chauffage	16 kW
Puissance de refroidissement	16 kW
Alimentation électrique	230 V monophasé
Dimensions extérieure (L×H×P)	800 × 600 × 300 mm
Poids extérieur	40 kg
Type de réfrigérant	R32
Fonctions principales	Menu rapide, Forcer ECS, Chauffage Turbo, Mode silencieux, Programme hebdomadaire, Forcer dégivrage, Verrouillage télécommande
Entretien	Nettoyage régulier des filtres, vérification des pressions
Sécurité	Arrêt automatique en cas d'erreur, verrouillage télécommande par code
Pièces détachées et réparabilité	Pièces disponibles, initialisation des codes erreurs possible
Informations générales	Notice disponible en plusieurs langues, 88 pages

FOIRE AUX QUESTIONS - WHUD16HE5 PANASONIC

Comment accéder au menu rapide ?

Après les réglages initiaux, utilisez les touches ▲ ▼ ◀ ▶ pour sélectionner le menu rapide, puis appuyez sur ← pour activer/désactiver l'option choisie.

À quoi sert la fonction 'Forcer l'ECS de secours' ?

Elle active ou désactive la résistance de secours du ballon d'eau chaude sanitaire. Elle est désactivée lorsque 'Forcer le chauffage' est activé.

Comment utiliser le mode 'Chauffage Turbo' ?

Sélectionnez l'icône Chauffage Turbo et appuyez sur ←. Le système atteindra plus rapidement la température de consigne. Il démarre environ 1 minute après confirmation.

Que fait le mode 'Silencieux' ?

Il réduit le bruit de fonctionnement. Vous pouvez choisir parmi 3 niveaux de silence, le niveau 3 étant le plus silencieux. Il s'active environ 1 minute après la sélection.

Comment programmer un chauffage silencieux sur une plage horaire ?

Dans le menu 'Silence progr.', vous pouvez définir des créneaux horaires avec le niveau de silence souhaité. Utilisez les touches pour régler l'heure et le niveau.

Pourquoi 'Forcer le chauffage de secours' est-il désactivé ?

Cette fonction est automatiquement désactivée lorsque le système est en marche normale. Un message 'Désactivé en raison du fonctionnement Marche' s'affiche alors.

Comment modifier le programme hebdomadaire ?

Dans le menu rapide, sélectionnez 'Prog. hebdo'. Vous pouvez copier ou modifier les programmes pour chaque jour, en réglant l'heure, la température et le mode.

Que faire en cas de tuyaux gelés ?

Utilisez la fonction 'Forcer le dégivrage' dans le menu rapide. La demande s'affiche et le système dégivrera les tuyaux.

Comment réinitialiser un code erreur ?

Sélectionnez 'Initialisation des codes erreurs' dans le menu rapide. Assurez-vous que toutes les unités sont arrêtées avant de confirmer.

Comment verrouiller ou déverrouiller la télécommande ?

Dans le menu rapide, choisissez 'Verrou R/C' et confirmez 'Oui'. Pour déverrouiller, appuyez sur n'importe quelle touche, puis entrez un code de 4 chiffres. Si vous oubliez le code, sous l'écran ARRÊT, appuyez sur ↩, ← et ▶ pendant 5 secondes pour réinitialiser à 0000.

MODE D'EMPLOI WHUD16HE5 PANASONIC

Pompe à chaleur air-eau

44-49

Français

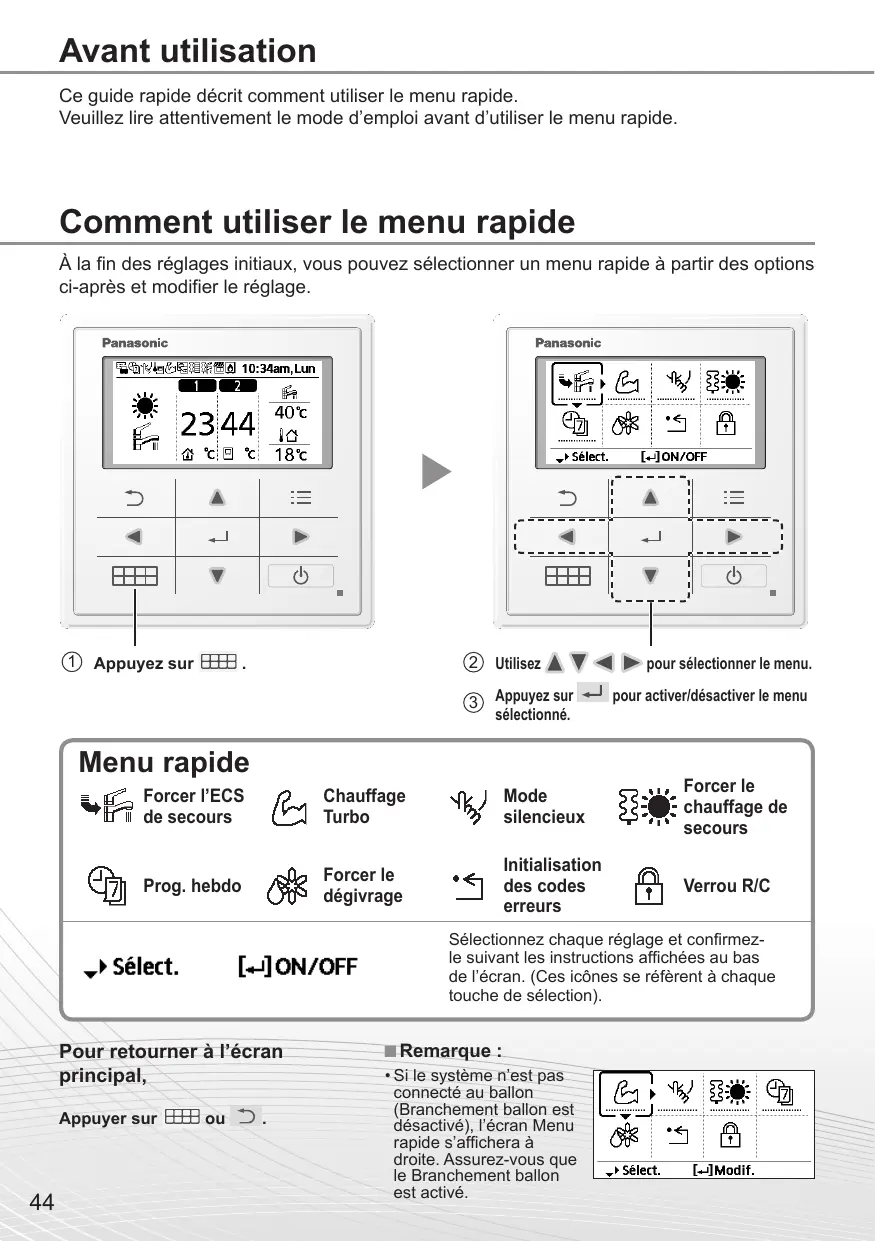

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

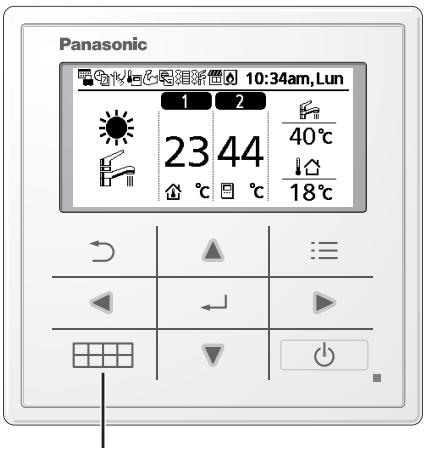

② Utilisez ▲ ▼ ◀ ▶ pour sélectionner le menu.
③ Appuyez sur ← pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Forcer le chauffage de secours

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

→ Sélect.

[←] ON/OFF

Sélectionnez chaque réglage et confirmez-le suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur 📄 ou ↻.

Remarque :

- Si le système n'est pas connecté au ballon (Branchement ballon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

- Indication de l'icône de fonctionnement « ...... » = ARRÊT

- Indication de l'icône de fonctionnement « ——— » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ← pour confirmer votre sélection.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ← pour confirmer votre sélection.

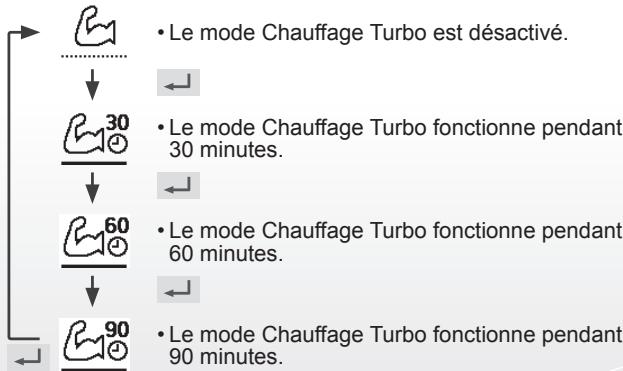

(Le mode Puissant démarre près de 1 minute après que ← ait été activé).

Remarque :

- Il est désactivé en cas d'arrêt de fonctionnement.

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ← pour confirmer votre sélection.

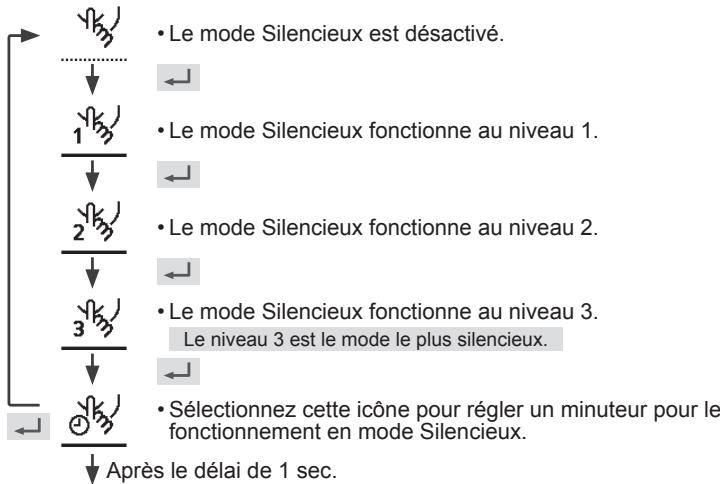

(Le mode Silencieux démarre près de 1 minute après que ← ait été activé).


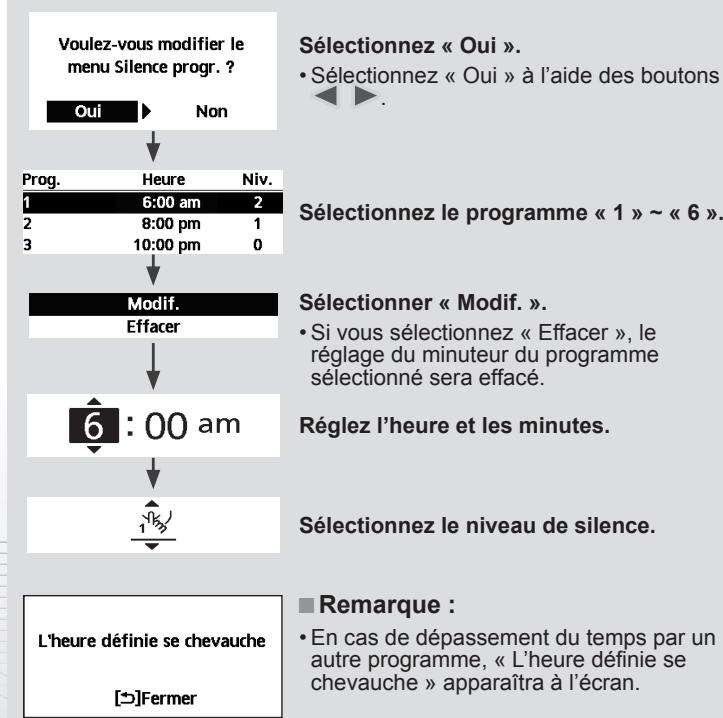

    A["Voulez-vous modifier le menu Silence progr. ?"] --> B["Oui"] --> C["Non"]
    C --> D["Prog. Heure Niv."]
    D --> E["1 6:00 am 2"]
    D --> F["2 8:00 pm 1"]
    D --> G["3 10:00 pm 0"]
    E --> H["Modif. Effacer"]
    H --> I["6 : 00 am"]
    I --> J["15:00 am"]
    J --> K["L'heure définie se chevauche [→"]Fermer]

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

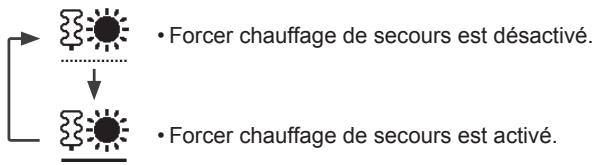

- Forcer chauffage de secours est désactivé.

- Forcer chauffage de secours est activé.

Remarque :

- Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[→]Fermer

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ← pour confirmer votre sélection.


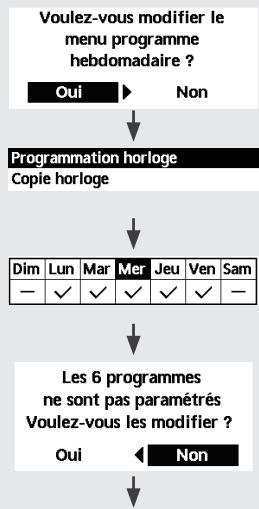

    A["Voulez-vous modifier le menu programme hebdomadaire ?"] --> B["Oui ▶ Non"]
    B --> C["Programmation horloge"]
    C --> D["Copie horloge"]
    D --> E["Dim Lun Mar Mer Jeu Ven Sam"]
    E --> F["— ✓ ✓ ✓ ✓ ✓ ✓"]
    F --> G["Les 6 programmes ne sont pas paramétrés Voulez-vous les modifier ?"]
    G --> H["Oui ◀ Non"]

Sélectionnez « Oui ».

- Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.

• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

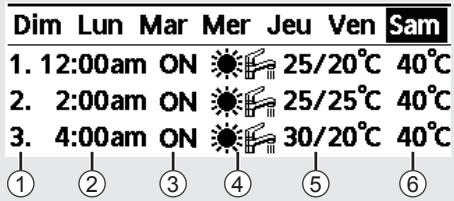

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » \~ « 6 ».
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÊT de l'horloge.
④ Sélectionnez le mode de fonctionnement.
⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).
⑥ Réglez la température du ballon.

Samedi: Prog. 1: T°consigne

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[→]Fermer

Initialisation des codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[→]Fermer

- Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ← pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande

Non

Sélectionnez « Oui ».

(L'écran principal sera verrouillé).

- Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur ↩, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset ».

1. code initialisé à 0000
2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
