Ürün Türü	Hava-su ısı pompası (tersinir klima)
Marka	PANASONIC
Model	WHUD16HE5
Kullanım	Isıtma ve soğutma
Isıtma Gücü	16 kW
Soğutma Gücü	16 kW
Elektrik Beslemesi	230 V tek fazlı
Dış Boyutlar (G×Y×D)	800 × 600 × 300 mm
Dış Ağırlık	40 kg
Soğutucu Akışkan Tipi	R32
Ana Fonksiyonlar	Hızlı menü, SHW Zorlama, Turbo Isıtma, Sessiz mod, Haftalık program, Defrost Zorlama, Uzaktan kumanda kilidi
Bakım	Filtrelerin düzenli temizliği, basınç kontrolleri
Güvenlik	Hata durumunda otomatik durma, kodlu uzaktan kumanda kilidi
Yedek Parça ve Onarılabilirlik	Parçalar mevcut, hata kodlarını sıfırlama mümkün
Genel Bilgiler	Kılavuz birden fazla dilde mevcut, 88 sayfa

Sık sorulan sorular - WHUD16HE5 PANASONIC

Hızlı menüye nasıl erişilir?

İlk ayarlardan sonra, hızlı menüyü seçmek için ▲ ▼ ◀ ▶ tuşlarını kullanın, ardından seçilen seçeneği etkinleştirmek/devre dışı bırakmak için ← tuşuna basın.

'Yedek SHW Zorlama' fonksiyonu ne işe yarar?

Sıcak kullanım suyu tankının yedek direncini etkinleştirir veya devre dışı bırakır. 'Isıtma Zorlama' etkinleştirildiğinde devre dışı kalır.

'Turbo Isıtma' modu nasıl kullanılır?

Turbo Isıtma simgesini seçin ve ← tuşuna basın. Sistem, ayar sıcaklığına daha hızlı ulaşacaktır. Onaydan yaklaşık 1 dakika sonra başlar.

'Sessiz' modu ne yapar?

Çalışma sesini azaltır. 3 sessizlik seviyesi arasından seçim yapabilirsiniz, seviye 3 en sessiz olanıdır. Seçimden yaklaşık 1 dakika sonra etkinleşir.

Bir zaman aralığında sessiz ısıtma nasıl programlanır?

'Sessiz progr.' menüsünde, istediğiniz sessizlik seviyesi ile zaman dilimleri tanımlayabilirsiniz. Saati ve seviyeyi ayarlamak için tuşları kullanın.

'Yedek Isıtma Zorlama' neden devre dışı?

Bu fonksiyon, sistem normal çalışmadayken otomatik olarak devre dışı bırakılır. O zaman 'Çalışma nedeniyle devre dışı' mesajı görüntülenir.

Haftalık program nasıl değiştirilir?

Hızlı menüde 'Haft. prog.' seçin. Her gün için programları kopyalayabilir veya değiştirebilir, saat, sıcaklık ve modu ayarlayabilirsiniz.

Donmuş borular durumunda ne yapılmalı?

Hızlı menüde 'Defrost Zorlama' fonksiyonunu kullanın. Talep görüntülenir ve sistem boruları çözer.

Bir hata kodu nasıl sıfırlanır?

Hızlı menüde 'Hata kodlarının sıfırlanması'nı seçin. Onaylamadan önce tüm ünitelerin kapalı olduğundan emin olun.

Uzaktan kumanda nasıl kilitlenir veya kilidi açılır?

Hızlı menüde 'R/C Kilidi'ni seçin ve 'Evet'i onaylayın. Kilidi açmak için herhangi bir tuşa basın, ardından 4 haneli bir kod girin. Kodu unutursanız, KAPALI ekranında ↩, ← ve ▶ tuşlarına 5 saniye basarak 0000'e sıfırlayın.

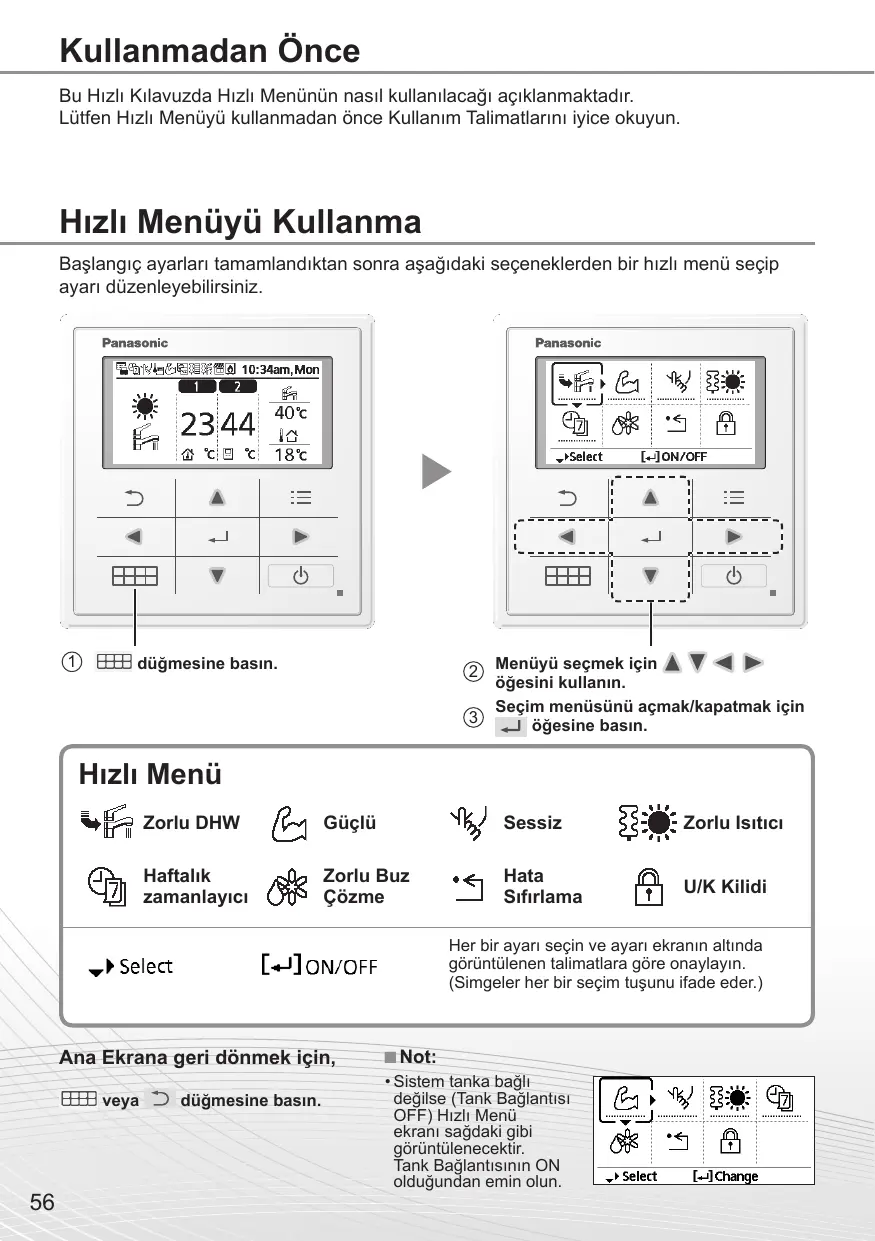

KULLANIM KILAVUZU WHUD16HE5 PANASONIC

Bu Hızlı Kılavuzda Hızlı Menünün nasıl kullanılacağı açıklanmaktadır. Lütfen Hızlı Menüyü kullanmadan önce Kullanım Talimatlarını iyice okuyun.

Hızlı Menüyü Kullanma

Başlangıç ayarları tamamlandıktan sonra aşağıdaki seçeneklerden bir hızlı menü seçip ayarı düzenleyebilirsiniz.

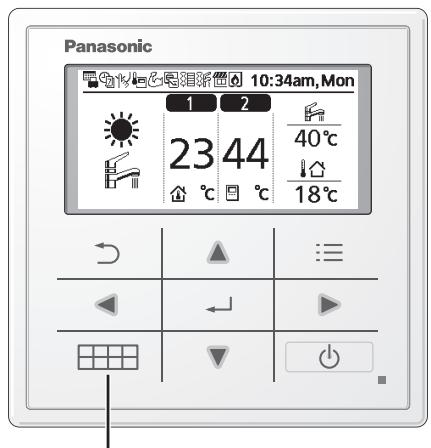

① düğmesine basın.

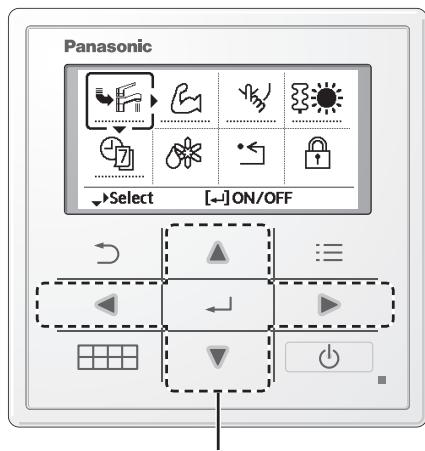

② Menüyü seçmek için öğesini kullanın.

③ Seçim menüsünü açmak/kapatmak için ↻ öğesine basın.

Hızlı Menü

Zorlu DHW

Güçlü

Sessiz

Zorlu Isitici

Haftalık zamanlayıcı

Zorlu Buz Çözme

Hata Sifirlama

U/K Kilidi

Select

ON/OFF

Her bir ayarı seçin ve ayarı ekranın altında görüntülenen talimatlara göre onaylayın. (Simgeler her bir seçim tuşunu ifade eder.)

Ana Ekrana geri dönmek için,

veya

düğmesine basın.

Not:

- Sistem tanka bağlı değilse (Tank Bağlantısı OFF) Hızlı Menü ekranı sağdaki gibi görüntülenecektir. Tank Bağlantısının ON olduğundan emin olun.

Çalışma simgesiyle ilgili notlar

Örnek:

- Çalışma simgesi “……” = KAPALI ile gösterilir

- Çalışma simgesi “____” = AÇIK ile gösterilir

Tank DHW'yi açmak veya kapatmak için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

Not:

• Zorlu Isitici açıldığında Zorlu DHW devre dışı bırakılır.
• Zorlu DHW kapatıldığında çalışma ve mod önceki belleğe alınan duruma geri dönmelidir.

Isıtma/soğutma sistemini güçlü şekilde çalıştırmak için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Güçlü çalışma ← ↻ öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

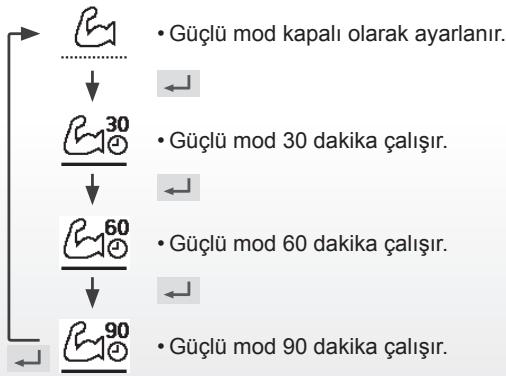


Not:

- Çalışma OFF yapıldığında güçlü mod devre dışı bırakılır.

Sessiz olarak çalıştırmak için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Sessiz çalışma ← ↻ öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

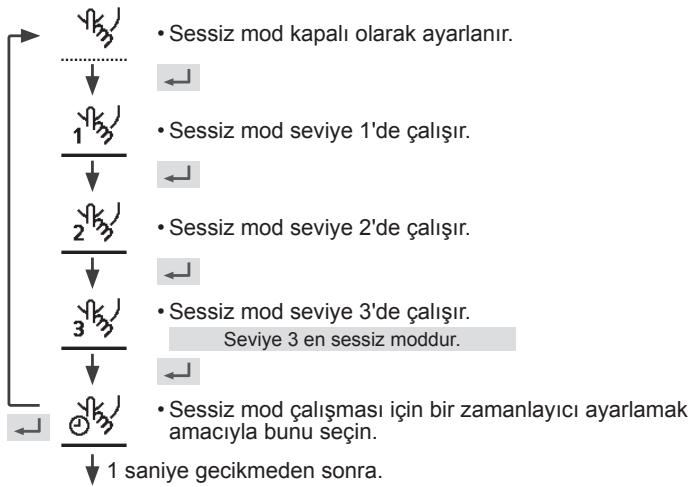

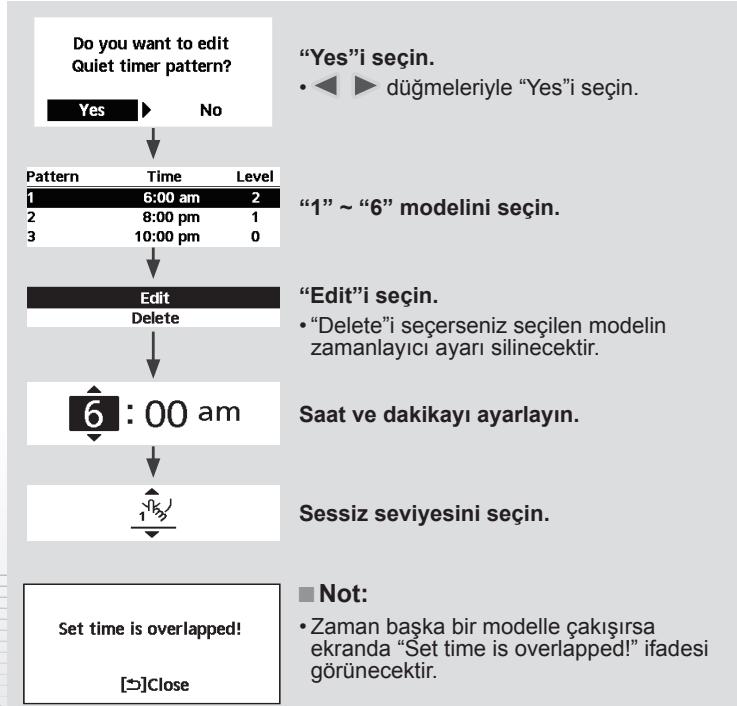


Isıtıcıyı açılmaya zorlamak için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Zorlu ıstıcı modu ← ↘ öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

Not:

- Cebri Isitici, çalışma açık olduğunda devre dışı bırakılır ve “Çalışma AÇIK olduğundan devredışı bırakıldı!” görüntülenir.

Haftalık zamanlayıcı

Önceden ayarlanmış Haftalık Zamanlayıcıyı silmek (iptal etmek) veya değiştirmek için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

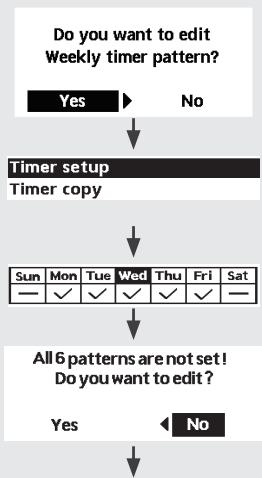


"Yes" i seçin.

- “No”ı seçerseniz ekran Ana Ekrana geri dönecektir.

- Timer setup: Haftalık Zamanlayıcıyı düzenlemek için Zamanlayıcı ayarını seçin.

- Timer copy: Bir zamanlayıcı ayarını kopyalamak için seçin.

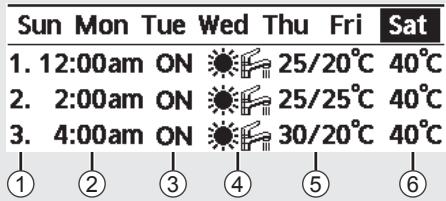

[Zamanlayıcı ayarı örneği]

▲ ▼ düğmeleriyle düzenlemek istediğiniz günleri seçin.

Tüm 6 model önceden ayarlanırsa bu ekran görüntülenecektir.

① “1” \~ “6” modelini seçin.
② Zamanlayıcı saat ve dakikasını ayarlayın.
③ Zamanlayıcı için ON/OFF seçin.
④ Çalışma modunu seçin.
- ▲ ▼ düğmeleriyle modu seçin.

⑤ Bölge 1 ve 2 için sıcaklığı ayarlayın (sisteminiz 2 Bölgeli ayara sahipse).

⑥ Tank sıcaklığını ayarlayın.

Not:

• Zorlu Isıtıcı açıldığında veya Isıtma-Soğutma anahtarı etkinleştirildiğinde zamanlayıcı devre dışı bırakılır.
• Haftalık Zamanlayıcıyı 2 bölgede önceden ayarladıysanız aynı prosedürü Bölge 2 için yinelemeniz gerekir.

Donmuş boruların buzunu çözmek için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Request accepted!

[→] Close

Hata oluştuğunda önceki ayarları geri yüklemek için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Request accepted!

[→] Close

- Tüm sistemi önceki ayarlara geri döndüren bu modu seçmeden önce tüm ünitelerin kapatıldığından emin olun.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

U/K Kilidi

Uzaktan Kumandayı kilitlemek için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

(Ana Ekran kilitlenecektir.)

- “No” seçilirse ekran Ana Ekrana geri dönecektir.

Uzaktan Kumanda kilidini açmak için Herhangi bir tuşa basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Herhangi bir 4 haneli sayı girin (sayı doğruysa ekran kilidi açılacaktır).

Unutulan parolayı sıfırlamak için (çalışma OFF ekranı altında)

→ , ← ve ▶ düğmelerine 5 saniye boyunca basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

"Reset" i seçin.

(Ekran 3 saniye sonra kapanacaktır.)
