WHUD16HE5 - Luftkonditionering PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Luft-vattenvärmepump (reversibel luftkonditionering)
Varumärke	PANASONIC
Modell	WHUD16HE5
Användning	Uppvärmning och kylning
Värmekapacitet	16 kW
Kylkapacitet	16 kW
Strömförsörjning	230 V enfas
Yttermått (B×H×D)	800 × 600 × 300 mm
Yttervikt	40 kg
Köldmediatyp	R32
Huvudfunktioner	Snabbmeny, Tvinga VV, Turbo-uppvärmning, Tyst läge, Veckoprogram, Tvinga avfrostning, Fjärrkontrolllåsning
Underhåll	Regelbunden rengöring av filter, kontroll av tryck
Säkerhet	Automatisk avstängning vid fel, fjärrkontrolllåsning med kod
Reservdelar och reparationsmöjligheter	Reservdelar finns, felkoder kan återställas
Allmän information	Bruksanvisning finns på flera språk, 88 sidor

Vanliga frågor - WHUD16HE5 PANASONIC

Hur kommer jag åt snabbmenyn?

Efter de initiala inställningarna, använd tangenterna ▲ ▼ ◀ ▶ för att välja snabbmenyn, tryck sedan på ← för att aktivera/avaktivera det valda alternativet.

Vad används funktionen 'Tvinga reserv-VV' till?

Den aktiverar eller avaktiverar reservvärmeelementet i varmvattenberedaren. Den är avaktiverad när 'Tvinga uppvärmning' är aktiverad.

Hur använder jag läget 'Turbo-uppvärmning'?

Välj ikonen Turbo-uppvärmning och tryck på ←. Systemet når börvärdestemperaturen snabbare. Det startar cirka 1 minut efter bekräftelse.

Vad gör läget 'Tyst'?

Det minskar driftsljudet. Du kan välja bland 3 tystnadsnivåer, nivå 3 är den tystaste. Det aktiveras cirka 1 minut efter val.

Hur programmerar jag tyst uppvärmning under en tidsperiod?

I menyn 'Tyst schema' kan du ställa in tidsintervall med önskad tystnadsnivå. Använd tangenterna för att ställa in tid och nivå.

Varför är 'Tvinga reservvärme' avaktiverat?

Denna funktion är automatiskt avaktiverad när systemet är i normal drift. Ett meddelande 'Avaktiverad på grund av normal drift' visas då.

Hur ändrar jag veckoprogrammet?

I snabbmenyn väljer du 'Veckoprogram'. Du kan kopiera eller ändra program för varje dag, genom att ställa in tid, temperatur och läge.

Vad gör jag om rören är frusna?

Använd funktionen 'Tvinga avfrostning' i snabbmenyn. Begäran visas och systemet avfrostar rören.

Hur återställer jag en felkod?

Välj 'Återställning av felkoder' i snabbmenyn. Se till att alla enheter är avstängda innan du bekräftar.

Hur låser eller låser jag upp fjärrkontrollen?

I snabbmenyn väljer du 'Fjärrlås' och bekräftar 'Ja'. För att låsa upp, tryck på valfri tangent, ange sedan en 4-siffrig kod. Om du glömmer koden, håll under STOP-skärmen in ↩, ← och ▶ i 5 sekunder för att återställa till 0000.

BRUKSANVISNING WHUD16HE5 PANASONIC

Luft-vatten-värmepump

62-67

Svenska

Hurtigmenyveiledning

Luft-til-vann varmepumpe

68-73

Norsk

Pikavalikko-opas

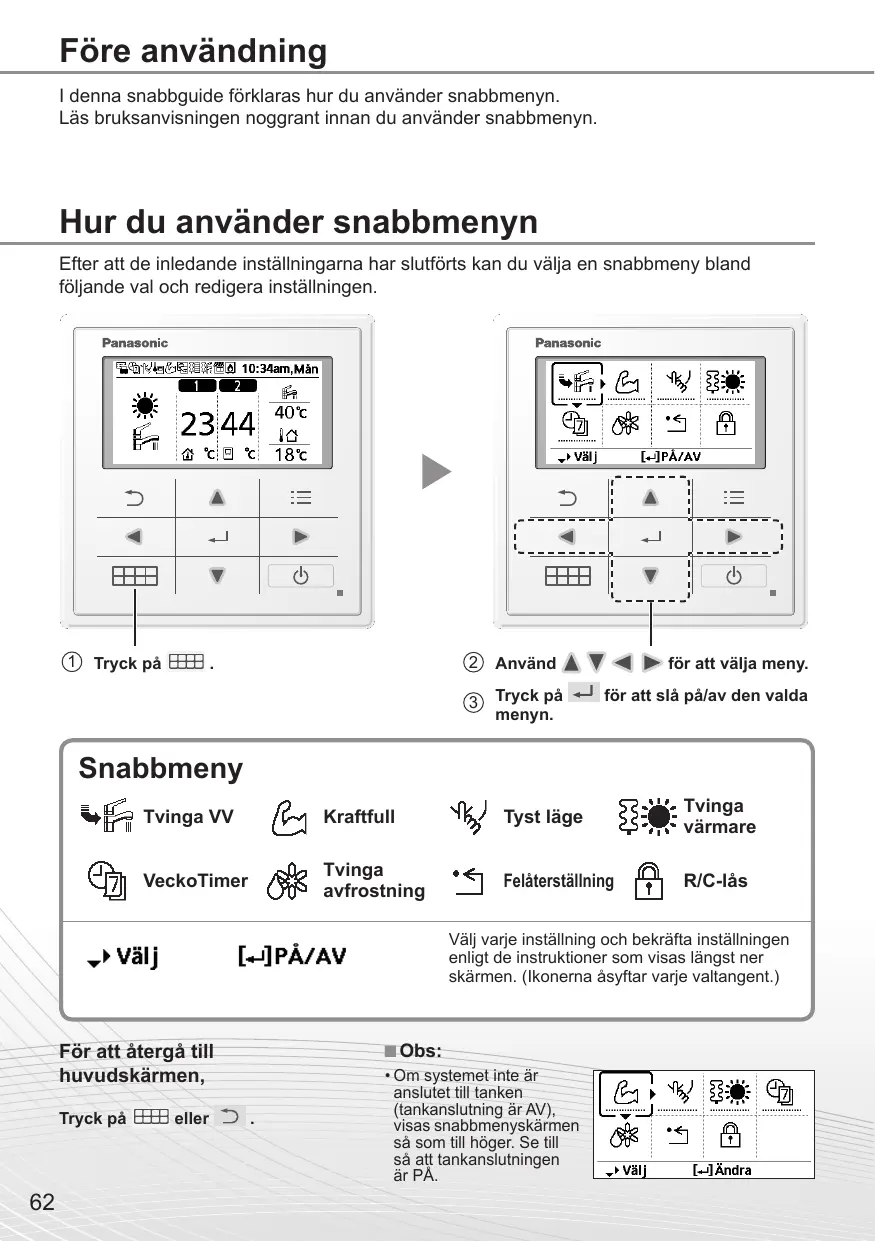

I denna snabbguide förklaras hur du använder snabbmenyn. Läs bruksanvisningen noggrant innan du använder snabbmenyn.

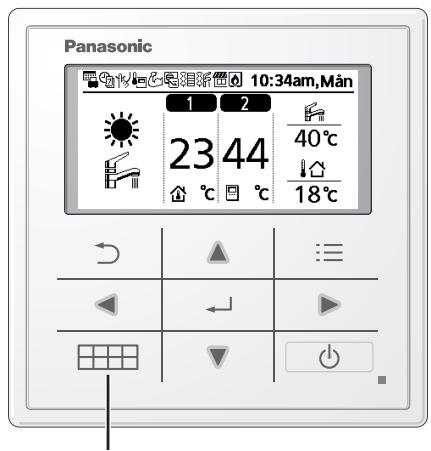

Hur du använder snabbmenyn

Efter att de inledande inställningarna har slutförts kan du välja en snabbmeny bland följande val och redigera inställningen.

② Använd ▲ ▼ ◀ ▶ för att välja meny.

③ Tryck på ← för att slå på/av den valda menyn.

Snabbmeny

Tvinga VV

Kraftfull

Tyst läge

Tvinga värmare

VeckoTimer

Tvinga avfrostning

Felåterställning

R/C-lås

Välj varje inställning och bekräfta inställningen enligt de instruktioner som visas längst ner skärmen. (Ikonerna åsyftar varje valtangent.)

För att återgå till huvudskärmen,

Tryck på eller ↻.

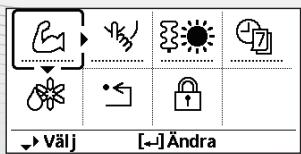

Obs:

- Om systemet inte är anslutet till tanken (tankanslutning är AV), visas snabbmenyskärmen så som till höger. Se till så att tankanslutningen är PÅ.

Angående driftsikon

Exempel:

- Driftsikon indikerad med "......" = AV

Välj denna ikon för att slå på eller av tankvarmvattnet.

Tryck på ← för att bekräfta ditt val.

- Tvinga VV är avslaget.

- Tvinga VV är påslaget.

Obs:

• Tvinga VV är inaktiverat när Tvinga värmare är påslaget.
• Om Tvinga VV är avslaget bör drift & läge ändras tillbaka till den tidigare minneslagrade statusen.

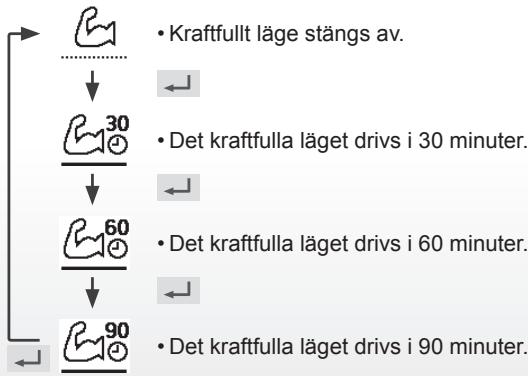

Välj denna ikon för att driva värmnings-/avkylningssystemet kraftfullt.

Tryck på ← för att bekräfta ditt val.

(Den kraftfulla driften startar ungefär 1 minut efter att ← trycks ner.)

Obs:

- Kraftfull inaktiveras när driften stängs AV.

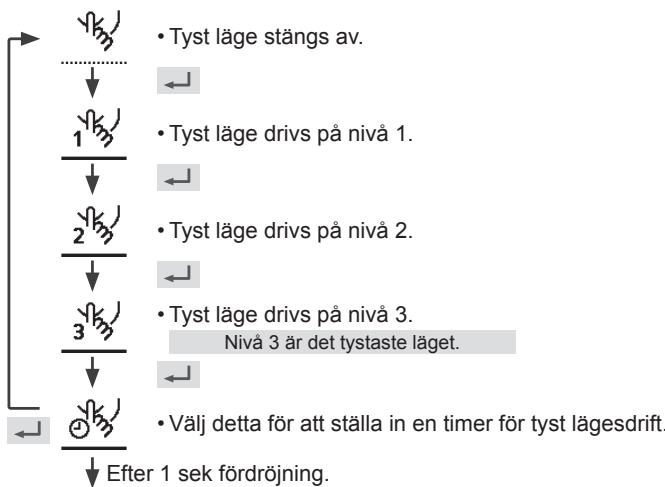

Välj denna ikon för att driva tyst.

Tryck på ← för att bekräfta ditt val.

(Den tysta driften startar ungefär 1 minut efter att ← trycks ner.)


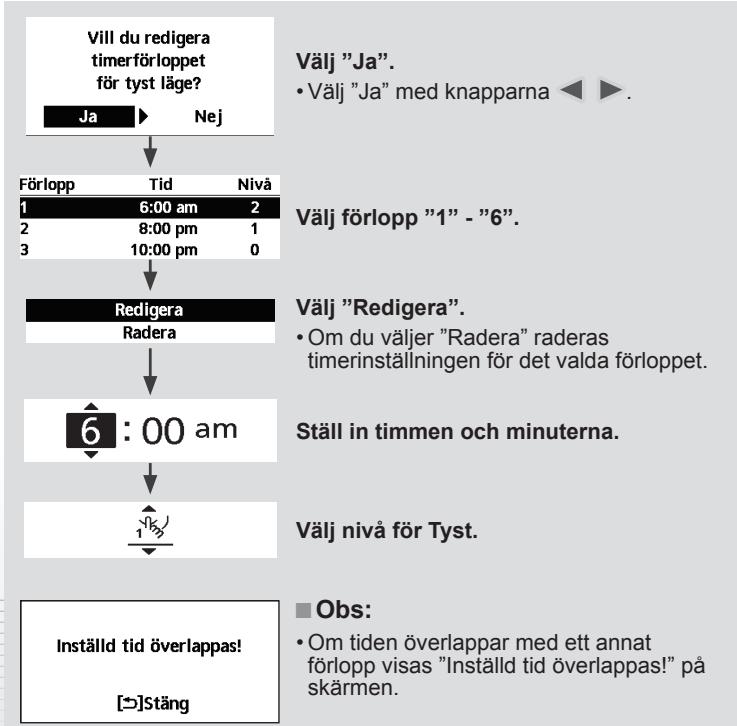


Välj för att tvinga på värmaren.

Tryck på ← för att bekräfta ditt val.

(Läget Tvinga värmare startar ungefär 1 minut efter att ← trycks ner.

Obs:

- Tvinga värmare är inaktiverat om drift redan är på och "Disabled due to Operation ON!" visas.

Inaktiverad på grund av att driften är igång!

[→]Stäng

Välj denna ikon för att radera (avbryta) eller ändra den förinställda veckotimern.

Tryck på ← för att bekräfta ditt val.


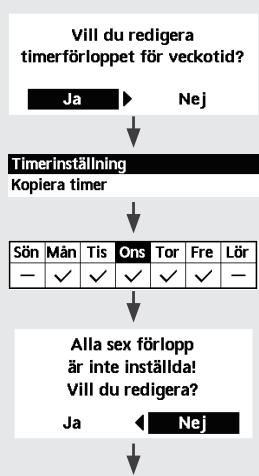


Välj "Ja".

- Om du väljer "Nej" återgår skärmen till huvudskärmen.

- Timerinställning: Välj Timerinställning för att redigera veckotimern.

- Kopiera timer: Välj för att kopiera en timerinställning.

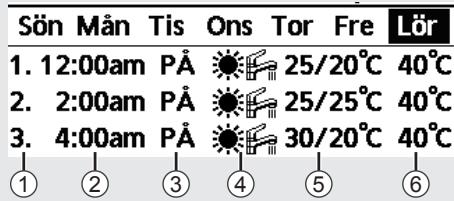

[Exempel på en timerinställning]

Välj dag(ar) som du vill redigera med knapparna ▲ ▼.

Om alla 6 förlopp inte är förinställda visas denna skärm.

① Välj förlopp "1" - "6".
② Ställ in timmen och minuterna för timern.
③ Välj PÅ/AV för timern.
④ Välj driftsläget.
⑤ Ställ in temperaturen för både Zon 1 och 2 (om ditt system har 2-zonsinställningen).

Lördag: Förlopp1: Inst. temp.
Zon1		Zon2
PÅ	25 °C	PÅ	25 °C	45 °C

⑥ Ställ in tanktemperaturen.

Obs:

• Timer är inaktiverad om Tvinga värmare är på eller värme/kylväxlare är aktiverad.
• Om du har förinställt veckotimern för 2 zoner måste du upprepa samma procedur med zon 2.

Välj att avfrosta de frusna rören.

Tryck på ← för att bekräfta ditt val.

(Om läget är accepterat visas skärmen nedan.)

Begäran accepteras!

[→]Stäng

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Felåterställning

Välj för att återställa de föregående inställningarna om fel har inträffat.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Begäran accepteras!

[→]Stäng

- Se till så att alla enheter är avstängda innan du väljer detta läge som återställer hela systemet till de föregående inställningarna.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

R/C-lås

Välj för att låsa fjärrkontrollen.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Vill du läsa fjärrkontrollen?

Välj "Ja". (Huvudskärmen blir låst.)

- Om "Nej" väljs återgår skärmen till huvudskärmen.

För att låsa upp fjärrkontrollen Tryck på någon av tangenterna.

(Om läget har accepterats visas skärmen nedan.)

Ange ett 4-siffrigt nummer (om numret är korrekt läses skärmen upp).

För att återställa glömt lösenord (under drift AV-skärmen)

Tryck in ↩, ↙ och ► kontinuerligt i 5 sekunder.

(Om läget har accepterats visas skärmen nedan.)

Välj "Återst.".

1. Lösenord återställt till 0000
2. Fjärrkontroll olåst

(Skärmen släcks efter 3 sekunder.)
