Typ produktu	Autoradio
Marka	BLAUPUNKT
Model	SAN FRANCISCO 300
Wymiary (dł. x wys. x gł.)	182 x 53 x 155 mm
Waga	Około 1,30 kg
Napięcie robocze	10,5 - 14,4 V (bateria 12 V)
Pobór prądu w trybie pracy	10 A
Pobór prądu po wyłączeniu (10 s)	< 3,5 mA
Moc wzmacniacza (sinusoidalna)	4 x 26 W (14,4 V, 4 Ω)
Moc wzmacniacza (maksymalna)	4 x 50 W
Zakresy fal FM (Europa/Tajlandia)	87,5 - 108 MHz
Zakresy fal AM (OM) (Europa/Tajlandia)	531 - 1602 kHz
Zakresy fal OL (tylko Europa)	153 - 279 kHz
Zakresy fal FM (USA)	87,7 - 107,9 MHz
Zakresy fal AM (USA i Ameryka Południowa)	530 - 1710 kHz
Pasmo przenoszenia FM	30 - 15000 Hz
Pasmo przenoszenia CD	20 - 20000 Hz
Wyjście przedwzmacniacza	4 kanały, 2 V
Czułość wejścia AUX tylnego	1,2 V / 10 kΩ
Czułość wejścia AUX przedniego	500 mV / 6 kΩ
Wejście TEL/Navi	10 V / 1 kΩ
Panel przedni odpinany	Tak (z etui ochronnym)
Wyświetlacz z podświetleniem RGB	16 poziomów na kolor (czerwony, zielony, niebieski), zmiana kolorów
Funkcje RDS	Tak (Europa: nazwa stacji, częstotliwości alternatywne, regionalne)
Funkcja PTY	Tak (Europa, USA, Ameryka Południowa: wybór według typu programu)
Travelstore	Automatyczne zapamiętywanie 5 najsilniejszych stacji
Obsługiwane formaty audio	CD audio (CDDA), CD-R/RW, MP3, WMA (bez DRM), pliki audio z pamięci USB (FAT32)
Gniazdo USB	Tak (kabel USB w zestawie, do 20 000 utworów)
Interfejs C'n'C	Tak (do akcesoriów Blaupunkt: Bluetooth, iPod itp.)
Kompatybilna zmieniarka CD	Tak (Blaupunkt)
Korektor 3-pasmowy	Bas, średnie, wysokie z regulacją częstotliwości i współczynnika jakości
Ustawienia wstępne korektora	Pop, Rock, Classic, Off
X-Bass	Podbicie basów przy niskiej głośności (poziomy 0 do 3)
Zegar	Wyświetlanie 12h/24h, regulowane, widoczne nawet po wyłączeniu
Funkcja wyciszenia (Mute)	Szybkie wyciszenie (poziom regulowany)
Tryb demo	Tak (przewijany wyświetlacz funkcji)
Skanowanie (Scan)	Czas regulowany od 5 do 30 sekund
Priorytet informacji drogowych (TA)	Tak (Europa, regulowana głośność)
Montaż	Szafa DIN, kabel adaptacyjny w zależności od pojazdu
Zawartość opakowania	Radio samochodowe, instrukcja, etui na panel przedni, ramka montażowa, drobne elementy, narzędzia do demontażu, kabel USB
Gwarancja	Producent UE, możliwość przedłużenia w zależności od kraju

Często zadawane pytania - SAN FRANCISCO 300 BLAUPUNKT

Jak ustawić godzinę w radiu samochodowym?

Naciśnij krótko przycisk MENU·OK, aby otworzyć menu użytkownika. Przejdź do opcji CLOCK SET za pomocą przycisków V^ / A^. Naciśnij MENU·OK, aby wejść do podmenu. Użyj przycisków < / >, aby wybrać godziny lub minuty (wartość miga). Obróć pokrętło głośności lub użyj V^ / A^, aby dostosować. Potwierdź przyciskiem MENU·OK. Możesz także wybrać wyświetlanie 12h lub 24h za pomocą opcji 12H/24H MODE w tym samym menu.

Jak włączyć informacje drogowe (TA)?

Upewnij się, że strefa tunera jest ustawiona na EUROPE. Naciśnij krótko MENU·OK, aby wejść do menu użytkownika. Przejdź do opcji TRAF za pomocą przycisków V^ / A^. Naciśnij >, aby otworzyć podmenu, a następnie użyj >, aby przełączyć na ON. Potwierdź przyciskiem MENU·OK. Symbol korka () pojawi się, gdy funkcja jest aktywna. Możesz ustawić minimalną głośność komunikatów TA za pomocą opcji TA VOLUME w tym samym menu.

Jak zapamiętać stację radiową na przycisku preselekcji?

Najpierw wybierz żądany poziom pamięci (FM1, FM2 itp.) za pomocą przycisku BND. Ustaw stację ręcznie lub przez wyszukiwanie. Naciśnij jeden z przycisków preselekcji 1 do 5 i przytrzymaj go przez około 2 sekundy. Stacja zostanie zapamiętana. Aby przywołać stację, naciśnij krótko odpowiedni przycisk.

Czy panel przedni jest odpinany?

Tak, panel przedni jest odpinany, aby chronić radio przed kradzieżą. Aby go zdjąć, naciśnij przycisk [1], aby odblokować lewą stronę, a następnie pociągnij panel przedni na zewnątrz. Zawsze przechowuj go w dołączonym etui, gdy opuszczasz pojazd. Aby go założyć, wsuń go w prawy uchwyt, aż zatrzaśnie się po lewej stronie.

Czy mogę podłączyć iPoda, telefon lub inne urządzenie Bluetooth?

Tak, za pomocą interfejsu C'n'C Blaupunkt. Należy użyć kompatybilnego interfejsu (np. interfejs Bluetooth®/USB lub iPod®/USB) sprzedawanego osobno. Podłącz interfejs do tylnego wejścia AUX radia i ustaw tryb wejścia AUX na OFF w menu użytkownika (opcja CDC). Następnie wybierz odpowiednie źródło dźwięku za pomocą przycisku SRC.

Jak korzystać z funkcji skanowania w celu przeglądania stacji?

W trybie radia naciśnij i przytrzymaj przycisk MENU·OK przez około 2 sekundy. Rozpocznie się skanowanie: każda stacja jest odtwarzana przez kilka sekund (czas regulowany za pomocą SCAN TIME w menu użytkownika). Aby zatrzymać skanowanie na bieżącej stacji, naciśnij krótko MENU·OK.

Jak ustawić korektor i ustawienia wstępne dźwięku?

Naciśnij krótko przycisk AUD, aby otworzyć menu audio. Za pomocą przycisków V^ / A^ przejdź do opcji BASS, TREBLE itp., a następnie naciśnij >, aby dostosować. Aby uzyskać rozszerzony korektor, wybierz ENHANCED w menu audio, a następnie naciśnij >. Możesz regulować częstotliwości, poziomy i współczynniki jakości dla basów, średnich i wysokich tonów. Ustawienia wstępne są dostępne za pomocą PRESETS (Pop, Rock, Classic, Off). Potwierdź każde ustawienie przyciskiem MENU·OK.

Co zrobić, jeśli płyta CD nie jest odtwarzana lub wyświetla 'CD ERROR'?

Sprawdź, czy płyta CD jest włożona zadrukowaną stroną do góry i czy jest czysta. Używaj tylko płyt z logo Compact Disc. Płyty chronione przed kopiowaniem lub o nieregularnym kształcie (shape CD, mini CD) mogą powodować problemy. Jeśli błąd nadal występuje, wysuń płytę, naciskając przycisk EJECT (płyta jest wysuwana automatycznie po 2 sekundach błędu). Włóż ją ponownie ostrożnie. Jeśli problem się powtarza, przetestuj inną płytę.

Czy mogę odtwarzać pliki MP3 lub WMA z pamięci USB?

Tak, podłącz pamięć USB sformatowaną w FAT32 za pomocą dołączonego kabla USB. Radio rozpoznaje pliki MP3 i WMA (bez DRM). Może obsłużyć do 20 000 utworów. Przy pierwszym wyborze źródła USB urządzenie odczytuje dane (wyświetla READING). Użyj przycisków < / > do nawigacji między utworami, a V^ / A^ do zmiany folderów. Listy odtwarzania (M3U, PLS) umieszczone w katalogu głównym są również obsługiwane.

Jak zresetować radio do ustawień fabrycznych?

Naciśnij krótko MENU·OK, aby otworzyć menu użytkownika. Przejdź do opcji NORMSET za pomocą przycisków V^ / A^. Naciśnij i przytrzymaj przycisk MENU·OK przez ponad 4 sekundy. Krótko wyświetli się NORM ON, a następnie radio uruchomi się ponownie z ustawieniami fabrycznymi (poziom głośności początkowy LAST VOL, Mute LVL 0 itp.). Jeśli przytrzymasz krócej niż 4 sekundy, bieżące ustawienia zostaną zachowane.

INSTRUKCJA OBSŁUGI SAN FRANCISCO 300 BLAUPUNKT

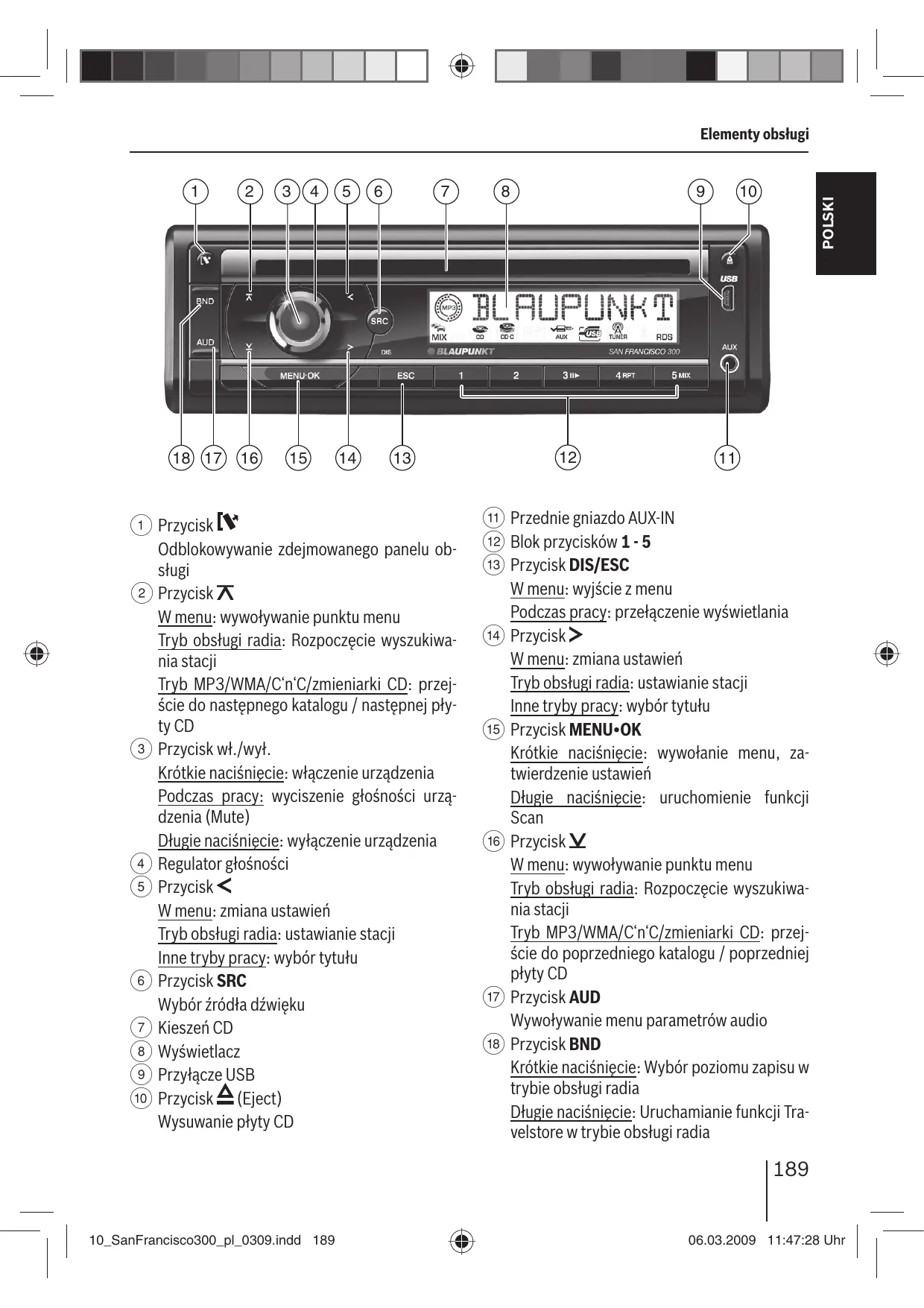

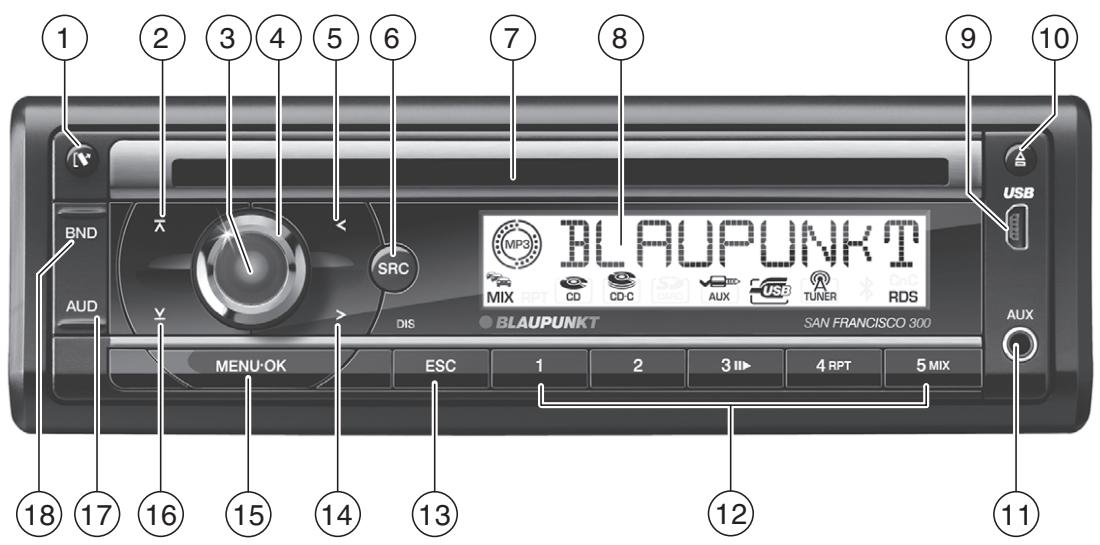

1 Przycisk Odblokowywanie zdejmowanego panelu obsługi ② Przycisk W menu: wywoływanie punktu menu Tryb obsługi radia: Rozpoczęcie wyszukiwania stacji Tryb MP3/WMA/C'n'C/zmieniarki CD: przejście do następnego katalogu / następnej płyty CD ③ Przycisk wł./wył. Krótkie naciśnięcie: włączenia urządzenia Podczas pracy: wyciszenia głośności urządzenia (Mute) Długie naciśnięcie: wyłączenia urządzenia ④ Regulator głośności ⑤ Przycisk W menu: zmiana ustawień Tryb obsługi radia: ustawianie stacji Inne tryby pracy: wybór tytułu ⑥ Przycisk SRC Wybór źródła dźwięku ⑦ Kieszeń CD (8) Wyświetlacz ⑨ Przycisk USB (10) Przycisk (Eject) Wysuwanie płyty CD

(11) Przednie gniazdo AUX-IN ⑫ Blok przycisków 1-5 (13) Przycisk DIS/ESC

W menu: wyjście z menu Podczas pracy: przełączanie wyświetlania (14) Przycisk > W menu: zmiana ustawień Tryb obsługi radia: ustawianie stacji Inne tryby pracy: wybór tytułu (15) Przycisk MENU·OK Krótkie naciśnięcie: wywoływanie menu, zatwierdzanie ustawień Długie naciśnięcie: uruchomienie funkcji (16) Przycisk V W menu: wywoływanie punktu menu Tryb obsługi radia: Rozpoczęcie wyszukiwania stacji Tryb MP3/WMA/C'n'C/zmieniarki CD: przejście do poprzedniego katalogu / poprzedniej płyty CD (17) Przycisk AUD Wywoływanie menu parametrów audio (18) Przycisk BND Krótkie naciśnięcie: Wybór poziomu zapisu w trybie obsługi radia Długie naciśnięcie: Uruchamianie funkcji Travelstore w trybie obsługi radia

Spis treści

Wskazówki bezpieczeństwa 191

Zastosowane symbole. 191 Bezpieczeństwo w ruchu drogowym.....191 Ogólne wskazówki dotyczące bezpieczeństwa 191 Deklaracja zgodności 191

Wskazówki dotyczące czyszczenia 192

Wskazówki dotyczące utylizacji 192

Zakres dostawy 192

Wyposażenie dodatkowe (nie zawarte w dostawie) 192

Uruchamianie. 193

Zakładanie i zdejmowanie panelu obsługi 193 Ustawienie strefy odbioru tunera 193 Włączanie/wyłączanie. 193 Głośność 194 Włączanie/wyłączanie trybu demo......194 Wyświetlanie numerów wersji 194

Komunikaty drogowe 194

Tryb obsługi radia 195

RDS 195 Zmiana na tryb obsługi radia 195 Wybieranie poziomu zapisu 195 Ustawianie stacji 195 Zapisywanie stacji/wywoływanie zapisanych stacji 196 Krótkie odsłuchiwanie stacji 196 Automatyczne zapamiętywanie stacji (Travelstore) 196 PTY. 196 Ustawianie wskazania 197

Tryb CD/MP3/WMA/C'n'C/zmieniarki CD ..197

Informacje podstawowe 197 Przejście do trybu CD/MP3/WMA/C'n'C/zmieniarki CD. 198 Wkładanie płyty CD 199 Wyjmowanie płyty CD 199 Podłączanie / odłączanie nośnika danych USB. 199 Wybór utworu 199

Wybór katalogu / płyty CD (tylko w trybie MP3/WMA/C'n'C lub zmieniarki CD)......199 Szybkie wyszukiwanie 200 Przerywanie odtwarzania 200 Tryb listy odtwarzania (tylko w trybie MP3/WMA) 200 Odtwarzanie wszystkich utworów 200 Odtwarzanie utworów w kolejności losowej 200 Wielokrotne odtwarzanie pojedynczych utworów, płyt CD lub katalogów.201 Ustawianie wskazania 201

Zewnętrzne źródła dźwięku 202

Przednie gniazdo AUX-IN 202 Tylne wejście AUX: 202

Ustawienia dźwięku 203

Wywoływanie i opuszczanie menu Audio..203 Wprowadzanie ustawień w menu Audio …203 Wywoływanie i opuszczanie rozszerzonego menu Audio 204 Wprowadzanie ustawień w rozszerzonym menu Audio 204

Ustawienia użytkownika. 205

Wywoływanie i opuszczanie menu użytkownika 205 Wprowadzanie ustawień w menu użytkownika 205

Ustawienia fabryczne. 208

Przydatne informacje 209

Gwarancja 209 Serwis 209

Dane techniczne 209

Instrukcja montażowa 317

Wskazówki bezpieczeństwa

Urządzenie wyprodukowano zgodnie z aktualnymi standardami rozwoju techniki i ogólnie uznanymi zasadami bezpieczeństwa. Mimo to może dojść do niebezpiecznych sytuacji, jeśli nie będą przestrzegane wskazówki bezpieczeństwa zawarte w instrukcji.

Niniejsza instrukcja zawiera ważne informacje potrzebne do łatwego i prawidłowego montażu i obsługi urządzenia.

• Przed rozpoczęciem użytkowania urządzenia przeczytaj uważnie całą instrukcję.
• Przechowuj instrukcję w takim miejscu, aby w każdej chwili była dostępna dla wszystkich użytkowników.
• Przekazuj urządzenie innym osobom zawsze z instrukcją.

Ponadto należy przestrzegać instrukcji urządzeń, używanych w połączeniu z tym urządzeniem.

Zastosowane symbole

W niniejszej instrukcji obsługi zastosowano następujące symbole:

NIEBEZPIECZEŃSTWO!

Ostrzega przed skaleczeniami

OSTROŻNIE!

Ostrzega przed uszkodzeniem czytnika CD

Znak CE potwierdza zgodność z wytycznymi UE.

Oznacza wykonywanie czynności. Oznacza wyliczanie.

Bezpieczeństwo w ruchu drogowym

Stosuj się do poniższych wskazówek dotyczących bezpieczeństwa w ruchu drogowym:

Użytkowanie urządzenia nie powinno zakłócać bezpiecznej jazdy. W razie wątpliwości zatrzymaj się w bezpiecznym miejscu i obsługuj urządzenie przy zatrzymanym pojeździe.

• Zdejmuj i zakładaj panel obsługi wyłącznie podczas postoju pojazdu.
• Zawsze nastawiaj radio na umiarkowaną głośność, abyś mógł odbierać akustyczne sygnały ostrzegawcze (np. policji) i chronić słuch. Jeśli ton jest wyłączony (np. przy zmianie źródła dźwięku), wówczas zmiana głośności nie jest słyszalna. Nie zwiększaj głośności, gdy ton jest wyłączony.

Ogólne wskazówki dotyczące bezpieczeństwa

Przestrzegaj poniższych wskazówek, aby chronić się przed obrażeniami ciała:

• Urządzenia nie wolno przerabiać ani otwierać ich obudowy. W urządzeniu znajduje się laser klasy 1, który może uszkodzić wzrok.
• Nie zmieniaj głośności podczas przerw, gdy dźwięk jest wyciszany, np. podczas zmiany źródła dźwięku. Zmiana głośności podczas wyciszenia dźwięku nie będzie słyszalna.

Użytkowanie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do montażu i pracy przy 12 V napięciu pokładowym pojazdu i może być zamontowane w kieszeni zgodnej z normą DIN. Należy przestrzegać granic mocy podanych w danych technicznych. Naprawy i ewentualny montaż zlecić fachowcowi.

Wskazówki montażowe

Urządzenie można zamontować samemu tylko wówczas, jeśli posiada się doświadczenie w montażu radia samochodowego i zna się elektrykę samochodową. W tym celu należy przestrzegać instrukcji montażowej zamieszczonej na końcu tej instrukcji.

Deklaracja zgodności

Blaupunkt GmbH oświadcza, że radio samochodowe San Francisco 300 spełnia podstawowe wymagania oraz inne istotne przepisy wytycznych dyrektywy 89/336/EWG.

Wskazówki dotyczące czyszczenia

Rozpuszczalniki, środki czyszczące oraz ścierne, jak również środki do czyszczenia kokpitów i środki do pielęgnacji tworzyw sztucznych mogą zawierać składniki, które mogłyby uszkodzić powierzchnię urządzenia.

• Do czyszczenia urządzenia używaj tylko suchej lub lekko zwilżonej ściereczki.
• W razie potrzeby oczyść styki panelu obsługi za pomocą miękkiej ściereczki nasączonej środkiem zawierającym alkohol.

Wskazówki dotyczące utylizacji

Zużytego urządzenia nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego!

Do utylizacji urządzenia wykorzystaj dostępne punkty zbiórki zużytego sprzętu.

Zakres dostawy

Zakres dostawy obejmuje:

1 radio samochodowe, 1 instrukcję obsługi/montażową, 1 etui na panel obsługi, 1 ramę mocującą, 1 zestaw akcesoriów montażowych, 2 narzędzia do demontażu, 1 przewód przyłączeniowy USB

Wskazówka:

Zalecamy korzystanie z oryginalnych akcesoriów firmy Blaupunkt (www.blaupunkt.com).

Wyposażenie dodatkowe (nie zawarte w dostawie)

Informacje o wyposażeniu dodatkowym można uzyskać w specjalistycznych punktach sprzedaży produktów Blaupunkt lub na stronie www.blaupunkt.com. Wyposażenie dodatkowe obejmuje na przykład:

• Pilot zdalnego sterowania Blaupunkt mocowany przy kierownicy lub trzymany w ręce, służący do bezpiecznej i komfortowej obsługi podstawowych funkcji (włączanie/wyłączanie nie jest możliwe przy użyciu pilota)
• Kompatybilne z C'n'C interfejsy firmy Blaupunkt (C'n'C = Command and Control) do podłączenia telefonów komórkowych wyposażonych w technologię Bluetooth® oraz urządzeń transmisji danych (np. przez interfejsy Bluetooth®/USB), jak również dodatkowych nośników danych i urządzeń (np. przez interfejsy iPod/USB), Zmieniarka CD Blaupunkt, Wzmacniacz Blaupunkt lub Velocity

Uruchamianie

Zakładanie i zdejmowanie panelu obsługi

W celu zabezpieczenia przed kradzieżą urządzenie wyposażone jest w zdejmowany panel obsługi (Release-Panel). W chwili dostawy panel jest umieszczony w etui dostarczonym wraz z urządzeniem. Aby uruchomić odbiornik po zamontowaniu, należy najpierw założyć panel obsługi (patrz fragment „Zakładanie panelu obsługi" w niniejszym rozdziale).

Zawsze podczas opuszczania pojazdu zabieraj ze sobą panel obsługi. Bez panelu obsługi urządzenie nie przedstawia żadnej wartości dla złodzieja.

Ostrożnie

Uszkodzenie panelu obsługi!

Nie dopuść do upadku panelu obsługi na ziemię.

Podczas transportu zabezpiecz panel obsługi przed uderzeniami, a styki przed zanieczyszczeniami.

Nie narażać panelu obsługi na bezpośrednie działanie promieni słonecznych lub innych źródeł ciepła.

Unikać bezpośredniego kontaktu styków panelu obsługi ze skórą.

Zakładanie panelu obsługi

Wsuń panel obsługi w mocowanie przy prawej krawędzi obudowy. Delikatnie dociśnij panel obsługi w lewe mocowanie, aż zaskoczy na swoje miejsce.

Zdejmowanie panelu obsługi

Naciśnij przycisk [1], aby odblokować panel obsługi.

Lewa strona panelu odłącza się od urządzenia i jest chroniona przed wypadnięciem przez zaczep.

Przytrzymaj panel obsługi z lewej strony i wyciągnij go z mocowania prosto, pokonując opór stawiany przez zaczep.

Wskazówka:

Gdy tylko panel obsługi zostanie wyjęty, urządzenie wyłączy się automatycznie.

Ustawienie strefy odbioru tunera

Radioodbiornik samochodowy może być używany w różnych strefach, w których stosowane są różne zakresy częstotliwości i technologie nadawania sygnału radiowego. Fabrycznie ustawiona jest strefa odbioru tunera „EUROPE" (Europa). Dostępne są też strefy odbioru tunera „USA", „THAI" (Tajlandia) i „S AMERICA" (Ameryka Południowa). W przypadku użytkowania radia samochodowego poza Europą należy w razie potrzeby najpierw ustawić odpowiednią strefę odbioru tunera:

Wyłącz radio samochodowe, aby było włączone. Naciśnij i przytrzymaj równocześnie przyciski MENU·OK (15) i 4 (12) i naciśnij przycisk do włączania / wyłączania urządzenia (3).

Urządzenie zostanie włączone. Na wyświetlaczu pojawi się aktualnie ustawiona strefa odbioru tunera.

Naciskaj przycisk V 16 / A2 tak długo, aż na wyświetlaczu pojawi się dana strefa odbioru tunera. Naciśnij przycisk MENU·OK (15).

Włączanie/wyłączanie

Włączanie/wyłączanie za pomocą przycisku wł./wył.

Aby włączyć, naciśnij przycisk wł./wył. ③.

Urządzenie zostaje włączone.

Aby wyłączyć, naciśnij i przytrzymaj przycisk wł./wył. ③ przez ponad 2 sekundy.

Urządzenie zostaje wyłączone.

Wskazówka:

Jeśli włączysz urządzenia przy wyłączonym zapłonie silnika pojazdu, to po 1 godzinie urządzenia zostaną automatycznie wyłączone, aby oszczędzić akumulator pojazdu.

Wyłączanie/włączanie przez zapłon pojazdu

Jeśli urządzenie połączone jest ze stacyjką pojazdu zgodnie z instrukcją montażową i nie zostało

Uruchamianie | Komunikaty drogowe

wyłączone przyciskiem wł./wył. ③, to jego wyłączenie lub włączenie następuje wraz z zapłonem silnika pojazdu.

Głośność

Ustawianie głośności

Poziom głośności regulowany jest w zakresie od 0 (wyłączenia) do 50 (maksimum).

Aby zmienić głośność, obracaj pokrętłem głośności ④

Wskazówka:

Jeśli radio połączone jest z telefonem lub systemem nawigacyjnym zgodnie z opisem w instrukcji montażowej, wówczas w trakcie rozmowy telefonicznej lub odtwarzania komunikatów systemu nawigacji radio zostanie wyciszone, a rozmowa lub komunikaty systemu nawigacji odtwarzane będą przy głośności radia. Na wyświetlaczu pojawi się wtedy „TELEPHONE".

Wyciszenie głośności urządzenia (Mute)

Poziom głośności powróci do ustawionej wcześniej wartości.

Naciśnij przycisk wł./wył. ③, aby wyciszyć głośność urządzenia lub przywrócić poprzedni poziom głośności.

Gdy dźwięk jest wyciszony, na wyświetlaczu widoczny jest napis „MUTE".

Ustawienie poziomu wyciszenia jest opisane w rozdziale „Ustawienia użytkownika”, fragmencie „Wprowadzanie ustawień w menu użytkownika”, punkcie menu „MUTE LVL”.

Włączanie/wyłączanie trybu demo

Tryb demo prezentuje radio samochodowe krok po kroku na wyświetlaczu. Włączanie i wyłączanie trybu demo odbywa się następująco:

Wyłącz radio samochodowe, jeśli było włączone. Naciśnij i przytrzymaj równocześnie przyciski MENU·OK (15) i 2 (12) i naciśnij przycisk wł./wył. (3).

Urządzenie zostanie włączone. Jeśli zostawisz włączony tryb demo, to na wyświetlaczu

pojawi się na krótko napis „DEMO MODE”. Dotknięcie dowolnego przycisku powoduje przerwanie trybu demo i umożliwia obsługę urządzenia.

Wyświetlanie numerów wersji

Istnieje możliwość wyświetlania numerów wersji różnych komponentów urządzenia.

Wyłącz radio samochodowe, jeśli było włączone. Naciśnij i przytrzymaj równocześnie przyciski MENU·OK (15) i 2 (12) i naciśnij przycisk do włączania / wyłączania urządzenia (3).

Urządzenie zostanie włączone. Na wyświetlaczu pojawi się numer wersji pierwszego z elementów. Pierwszy znak jest oznaczeniem elementu: P = procesor, E = pamięć EPROM, A = Accordo.

Naciśnij przycisk 5 / > 14, aby wyświetlić numery wersji pozostałych elementów. Aby powrócić do ostatnio odsłuchiwanego źródła dźwięku, naciśnij przycisk MENU·OK (15).

Komunikaty drogowe

W regionie odbiornika „EUROPE” nadajnik FM przekazuje komunikaty drogowe korzystając z sygnału RDS. W przypadku włączenia priorytetu komunikatów drogowych, nastąpi automatyczne przełączenie urządzenia na odbiór komunikatu drogowego nawet wtedy, gdy urządzenie nie jest akurat w trybie obsługi radia lub gdy jest włączony odbiór sygnału w paśmie fal średnich lub długich.

Jeśli priorytet jest włączony, na wyświetlaczu widoczny jest symbol zatoru drogowego ( ). Podczas nadawania komunikatów drogowych na wyświetlaczu pojawia się „TRAFFIC”.

Włączanie i wyłączanie priorytetu zostało opisane w rozdziale „Ustawienia użytkownika”, fragmencie „Wprowadzanie ustawień w menu użytkownika”, punkcie menu „TRAF”.

Wskazówki:

• Na czas przyłączenia do odbioru komunikatów drogowych zostaje zmniejszona głośność.

Minimalną głośność komunikatów drogowych można zmieniać (patrz rozdział „Ustawienia użytkownika", fragment „Wprowadzanie ustawień w menu użytkownika", punkt menu „TA VOLUME").

• Aby przerwać odsłuchiwanie komunikatu drogowego, naciśnij przycisk DIS/ESC 13.

Tryb obsługi radia

RDS

W regionie odbiornika „EUROPE" wiele stacji FM, oprócz programu, nadaje również sygnał RDS (Radio Data System), umożliwiający korzystanie z następujących funkcji dodatkowych:

• Nazwa stacji widoczna jest na wyświetlaczu.
• Urządzenie rozpoznaje nadawanie komunikatów drogowych oraz wiadomości i może je automatycznie przyłączyć do odtwarzania w każdym trybie urządzenia (np. tryb CD).
• Częstotliwość alternatywna: jeśli włączona jest funkcja RDS, urządzenie automatycznie wybierze najlepiej odbieraną częstotliwość ustawionej stacji.
• Regionalne (REG): niektóre stacje o określonych porach zmieniają swój program na programy regionalne, oferując różnorodne audycje. Jeśli włączona jest funkcja REG, urządzenie przyłącza się do tych częstotliwości alternatywnych, na których nadawany jest ten sam program regionalny.

Włączanie i wyłączanie funkcji RDS lub REG, patrz rozdział „Ustawienia użytkownika", fragment „Wprowadzanie ustawień w menu użytkownika" (punkty menu „RDS", „REG”).

Zmiana na tryb obsługi radia

Naciskaj przycisk SRC⑥ tak długo, aż zostanie wyświetlony napis „TUNER".

Zostaje każdorazowo wyświetlony poziom zapisu, w postaci tekstu przywitanego na wyświetlaczu.

Wybieranie poziomu zapisu

W poszczególnych strefach odbioru tunera dostępne są najróżniejsze poziomy zapisu:

Tyle razy naciśnij przycisk BND 18, aż wyświetli się żądany poziom zapisu.

Wskazówka:

Na każdym poziomie zapisu można zapisać do 5 stacji.

Ustawianie stacji

Istnieje wiele możliwości ustawiania stacji radiowej:

Ręczne ustawianie stacji

Naciśnij jeden lub wielokrotnie przycisk < 5 / > 14, aby zmienić częstotliwość krok po kroku lub naciśnij i przytrzymaj ten przycisk, aby szybko zmienić częstotliwość.

Wskazówki:

• W przypadku strefy odbioru tunera „EUROPE": w zakresie fal FM, przy włączonej funkcji RDS, następuje automatyczne przełączanie na następną stację danego bloku tematycznego.
• W przypadku stref odbioru tunera „EUROPE", „USA" i „S AMERICA": w zakresie fal FM, przy włączonej funkcji PTY, następuje wyświetlenie aktualnie wybranego typu programu, który można zmienić (patrz rozdział „PTY").

Uruchamianie wyszukiwania stacji

Naciśnij przycisk Y(16)/A②, aby rozpocząć wyszukiwanie stacji.

Ustawiona zostanie następna w kolejności odbierana stacja.

Tryb obsługi radia

Wskazówki:

• W przypadku strefy odbioru tunera „EUROPE": w zakresie fal FM, przy włączonym priorytecie drogowych (>, będą ustawiane tylko stacje nadające komunikaty drogowe.
• W przypadku stref odbioru tunera „EUROPE”, „USA” i „S AMERICA": w zakresie fal FM, przy włączonej funkcji PTY, zostanie ustawiona następna stacja z aktualnie wybranym typem programu (patrz Rozdział „PTY"). Czułość wyszukiwania (patrz Rozdział „Ustawienia użytkownika", fragment „Wprowadzanie ustawień w menu użytkownika", punkt menu „SENS”).

Zapisywanie stacji/wywoływanie zapisanych stacji

Wybierz żądany poziom zapisu. Ustaw w razie potrzeby żądaną stację radiową. Naciśnij i przytrzymaj przycisk stacji 1 - 5 ⑫ na ok. 2 sekundy, aby przypisać bieżącą stację do wybranego przycisku -lub- Naciśnij przycisk stacji 1-5 (12), aby przywołać zapisaną stację.

Krótkie odsłuchiwanie stacji

Funkcja Scan umożliwia krótkie odsłuchanie każdej ze stacji odbieranych w bieżącym zakresie fal.

Aby rozpocząć krótkie odsłuchiwanie, naciśnij i przytrzymaj na ok. 2 sekundy przycisk MENU·OK albo naciśnij ten przycisk na krótko, aby dalej słuchać aktualnie ustawionej stacji.

Podczas krótkiego odsłuchiwania na wyświetlaczu wyświetlany jest naprzemiennie napis „SCAN" i bieżąca częstotliwość, jak również poziom zapisu lub nazwa stacji.

Wskazówka:

W trybie obsługi radia istnieje możliwość ustawienia czasu odsłuchu każdej stacji (patrz punkt „Ustawienia użytkownika", fragment „Wprowadzanie ustawień w menu użytkownika", punkt menu „SCAN TIME").

Automatyczne zapamiętywanie stacji (Travelstore)

Funkcja Travelstore umożliwia automatyczne wyszukanie i zapisanie na poziomie zapisu 5 najsilniej odbieranych stacji FM z danego obszaru. Zapamiętane wcześniej na tym poziomie stacje zostaną przy tym skasowane.

W strefach odbioru tunera „EUROPE" i „THAI".), można za pomocą funkcji Travelstore wyszukać automatycznie i zapisać na poziomie zapisu FMT 5 stacji FM. W strefach odbioru tunera „USA" i „S AMERICA" dodatkowo można zapisać na poziomie zapisu AMT 5 stacji AM.

Wybierz poziom zapisu dla żądanego zakresu fal, np. FM1 lub AM. Naciskaj przycisk BND (18) przez ok. 2 sekundy.

Tuner rozpoczyna automatyczne wyszukiwanie stacji; na wyświetlaczu pojawia się napis „FM TSTORE” lub „AM TSTORE”. Po zakończeniu zapisywania zostanie odtworzona stacja z 1. zapisu w pamięci poziomu FMT lub AMT.

Wskazówka:

W przypadku strefy odbioru tunera „EUROPE”: przy włączonym priorytecie komunikatów drogowych (--) zostaną zapisane tylko stacje z komunikatami drogowymi.

PTY

W strefach odbioru tunera „EUROPE”, „USA” i „S AMERICA” stacje FM mogą informować o bieżącym typie programu, np. CULTURE, POP, JAZZ, ROCK, SPORT lub SCIENCE. Za pomocą funkcji PTY można w taki sposób precyzyjnie wyszukiwać audycje o określonym typie, np. sportowe lub z muzyką rockową. Należy pamiętać, że funkcja PTY nie jest obsługiwana przez wszystkie stacje.

Wskazówka:

Aby korzystać z funkcji PTY, należy ją włączyć oddzielnie w menu (patrz rozdział „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „PTY”).

Wybieranie typu programu

Wskazówka:

W strefie odbioru tunera „EUROPE” możesz ustawić język, w jakim będą wyświetlane typy programów (patrz rozdział „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „PTY LANG”).

Naciśnij krótko przycisk <⑤/>⑭. Aktualnie wybrany typ programu zostaje na krótko wyświetlony, możesz wybrać inny typ programu. Naciskaj przycisk < 5 / > tyle razy, aż zostanie wybrany żądany typ programu.

Wyszukiwanie stacji

Naciśnij przycisk ¹⁶ / ²

Z chwilą rozpoczęcia wyszukiwania na wyświetlaczu pojawi się napis „SEARCH”. Następnie zostaje wyświetlony bieżący typ programu.

Gdy zostanie znaleziona odpowiednia stacja, pojawia się na chwilę napis „PTY FOUND”. Jeśli typ programu nadawanego przez tę stację jest zgodny z aktualnie wybranym typem programu, na wyświetlaczu jest naprzemiennie wyświetlany typ programu i nazwa stacji lub jej częstotliwość.

Wskazówki:

• Jeśli nie zostanie wyszukana żadna stacja nadająca określony typ programu, wówczas pojawi się krótko napis „NO PTY” i zostanie wyemitowany sygnał dźwiękowy. Ponownie zostanie ustawiona ostatnio słuchana stacja radiowa.
• Jeśli ustawiona lub inna wybrana stacja zacznie w późniejszym czasie nadawać w

bloku tematycznym żądany typ programu, urządzenie przełączy się automatycznie z odbieranej stacji wzgl. z aktualnego źródła dźwięku (np. CD) na stację nadającą wybrany typ programu. Należy pamiętać, że ta funkcja nie jest obsługiwana przez wszystkie stacje.

Ustawianie wskazania

Naciśnij przycisk DIS/ESC (13), aby wybierać między tymi wskazaniami:

Wskazanie	Znaczenia
ABCDEF lub FM1 102.90	Nazwa staci lub. poziom zapisu / c zęstotliwość
FM1 11:32	Poziom zapisu / godzina

Tryb CD/MP3/WMA/C'n'C/zmieniarki CD

Informacja podstawowe

Tryb CD/MP3/WMA

Niniejsze urządzenie umożliwia odtwarzanie płyt Audio-CD (CDDA) oraz płyt CD-R/RW z plikami audio, MP3 lub WMA, jak również plików MP3 lub WMA zapisanych na nośnikach danych USB.

Niebezpieczeństwo zniszczenia napędu CD!

Nie wolno odtwarzać płyt CD o nierównych konturach (Shape-CD) i płyt CD o średnicy 8 cm (Mini-CD).

Za uszkodzenia napędu powstałe na skutek stosowania nieodpowiednich płyt CD, producent nie ponosi odpowiedzialności.

Wskazówki:

• Aby zagwarantować niezakłócone działanie, należy stosować wyłącznie płyty CD oznaczone znakiem Compact Disc.

Tryb CD/MP3/WMA/C'n'C/zmieniarki CD

Firma Blaupunkt nie może zagwarantować prawidłowego działania chronionych przed kopiowaniem płyt CD oraz wszystkich dostępnych na rynku czystych płyt CD i nośników danych USB.

Podczas przygotowywania nośnika danych z plikami MP3/WMA przestrzegaj następujących zasad:

• Nazwy utworów i katalogów:
• Maks. 16 (CD) lub 24 (USB) znaki w nazwie pliku, wliczając w to rozszerzenie „mp3" lub „wma" (w przypadku większej ilości znaków skraca się liczba rozpoznawanych przez urządzenie tytułów i katalogów)
• Bez znaków diakrytycznych i specjalnych
• Formaty CD: Audio-CD (CDDA), CD-R/RW, 0: 12 cm
• Formaty danych CD: ISO 9660 Level 1 i 2, Joliet
• Prędkość nagrywania CD: maks. 16-krotna (zalecana)
• Format / system plików USB: Mass Storage Device (pamięć masowa)/FAT32
• Rozszerzenie plików audio:
• .MP3 dla plików MP3, .WMA dla plików WMA
• Pliki WMA tylko bez Digital Rights Management (DRM) i utworzone za pomocą Windows Media Player od wersji 8
• MP3-ID3-Tag: wersja 1 i 2
• Prędkość transmisji do tworzenia plików audio:
• MP3: 32 do 320 kbps
• WMA: 32 do 192 kbps
• Maks. ilość utworów: 20 000

Tryb C'n'C

Interfejs C'n'C firmy Blaupunkt (C'n'C = Command and Control) umożliwia jeszcze wygodniejsze sterowanie urządzeniami i nośnikami danych, które są podłączone zgodnie z kompatybilnością z interfejsem C'n'C Blaupunkt do radia samochodowego.

Przed dołączeniem interfejsu Blaupunkt z obsługą funkcji C'n'C sprawdź tryb wejścia AUX znajdującego się z tyłu urządzenia. W tym celu zapoznaj się z fragmentem „Tylne wejście AUX” w rozdziale „Zewnętrzne źródło dźwięku”.

Tryb zmieniarki CD

Informacja na temat obchodzenia się z płytami CD, wkładania ich do czytnika oraz użytkowania zmieniarki zamieszczona jest w instrukcji obsługi zmieniarki CD.

Przed dołączeniem zmieniarki CD sprawdź tryb wejścia AUX znajdującego się z tyłu urządzenia. W tym celu zapoznaj się z fragmentem „Tylne wejście AUX” w rozdziale „Zewnętrzne źródło dźwięku”.

Przejście do trybu CD/MP3/WMA/C'n'C/zmieniarki CD

Naciskaj przycisk SRC⑥ tak długo, aż zostanie wybrane źródło dźwięku:

"CD": włożona płyta CD. - "MP3": włożona płyta CD, rozpoznana jako płyta CD z plikami MP3. "USB": dołączony nośnik danych USB. - Nazwa urządzenia podłączonego przez interfejs C'n'C. CDC/AUX": podłączona zmieniarka CD (gdy nie jest podłączone żadne zewnętrzne źródło dźwięku).

Wskazówki:

• Dane źródło dźwięku można wybrać tylko w przypadku, gdy jest włożona właściwa płyta CD lub jest podłączone odpowiednie urządzenie (np. nośnik danych USB lub zmieniarka CD).
• Jeśli radio samochodowe musi przetworzyć wcześniej dane z podłączonego urządzenia lub danych, to na wyświetlaczu wyświetlany jest napis „READING”. W przypadku dużej ilości danych może to trwać nawet 1 minutę. Jeśli urządzenie lub nośnik danych są uszkodzone lub nie można odczytać

przesyłanych danych, na wyświetlaczu zostaje wyświetlony odpowiedni komunikat (np. „ERROR” lub „USB ERROR”).

• Jeśli dołączona zmieniarka CD sprawdza najpierw włożone płyty CD (np. po odłączeniu zasilania lub wymianie magazynka), wówczas wyświetlany jest napis „MAG SCAN”. Jeśli w zmieniarce CD nie ma płyt lub magazynku, zostaje wyświetlony napis „NO DISC”.

Wkładanie płyty CD

Wskazówka:

Automatyczne wsuwanie płyty musi przebiegać swobodnie.

Wsunąć płytę CD nadrukowaną stroną do góry do kieszeni CD 7, aż do oporu.

Płyta CD zostaje automatycznie wciągnięta i następuje sprawdzenie danych (na wyświetlaczu jest przez ten czas wyświetlany napis „READING"). Następnie rozpoczyna się odtwarzanie w trybie CD lub MP3. Gdy płyta CD jest włożona, na wyświetlaczu widoczny jest symbol CD.

Wskazówka:

Jeśli płyty CD nie można odtworzyć, zostaje wyświetlony na krótko napis „CD ERROR”, a płyta CD po upływie ok. 2 sekund zostaje automatycznie wysunięta.

Wyjmowanie płyty CD

Wskazówki:

• Wysunięta i nie wyjęta płyta CD zostanie po ok. 10 sekundach automatycznie ponownie wsunięta.
• Płytę CD można także wysuwać, jeśli urządzenie jest wyłączone lub gdy aktywne jest inne źródło dźwięku.

Aby wysunąć włożoną płytę CD, naciśnij przycisk 10.

Podłączanie / odłączanie nośnika danych USB

Aby było możliwe podłączenie nośnika USB, podłącz do urządzenia dostarczony w zestawie przewód USB (patrz Instrukcja montażowa).

Wyłącz radio samochodowe, aby było możliwe prawidłowe zgłoszenie się i zakończenie pracy nośnika danych. Podłącz nośnik danych USB do kabla USB lub odłącz go od tego kabla.

Gdy nośnik danych USB jest podłączony, na wyświetlaczu widoczny jest symbol USB. Gdy nośnik USB zostanie wybrany po raz pierwszy jako źródło dźwięku po podłączeniu lub włączeniu radia samochodowego, następuje najpierw wczytanie danych (na wyświetlaczu wyświetlany jest przez ten czas napis „READING").

Wskazówki:

• Jeśli podłączonego nośnika USB nie można odtworzyć, wyświetlany jest na krótko komunikat „USB ERROR”.
• Wymagany czas do wczytania danych zależy od typu i pojemności nośnika USB.

Wybór utworu

Naciśnij krótko przycisk <⑤/>⑭, aby przejść do poprzedniego / następnego utworu.

Wskazówka:

Gdy bieżący tytuł jest odtwarzany przez dłużej niż 3 sekundy, to każdorazowe naciśnięcie przycisku < 5 rozpoczyna odtwarzanie tytułu od początku.

Wybór katalogu / płyty CD (tylko w trybie MP3/WMA/C'n'C lub zmieniarki CD)

Naciśnij przycisk Y⑥/A②, aby przejść do poprzedniego / kolejnego katalogu lub płyty CD.

Wskazówka:

W ten sposób możesz również zmieniać listy odtwarzania urządzenia dołączonego za pomocą interfejsu C'n'C.

Szybkie wyszukiwanie

Naciśnij i przytrzymaj przycisk <⑤/>⑭ tak długo, aż przejdziesz do żądanego miejsca.

Przerywanie odtwarzania

Naciśnij przycisk 3 [12], aby przerwać odtwarzanie ("PAUSE") lub je kontynuować.

Tryb listy odtwarzania (tylko w trybie MP3/WMA)

Radio samochodowe może odtwarzać listy odtwarzania utworzone za pomocą oprogramowania do zarządzania plikami MP3, np. WinAmp lub Microsoft Media Player. Listy odtwarzania muszą być zapisane w katalogu źródłowym płyty CD lub nośnika danych USB. Rozpoznawane są następujące formaty list odtwarzania

Wybieranie utworu w trybie listy utworów

Naciśnij i przytrzymaj na ok. 2 sekundy przycisk 2 (12), aby przejść do trybu listy odtwarzania:

Na wyświetlaczu pojawi się na krótko komunikat „LIST MODE”. Zostaje odtworzony pierwszy utwór z pierwszej listy odtwarzania.

Wskazówka:

Jeśli na nośniku danych nie ma żadnych list odtwarzania, zostanie wyświetlony komunikat „LIST MODE”.

Naciśnij krótko przycisk < 5 / > 14 , aby przejść do poprzedniego / następnego tytułu listy odtwarzania. Naciśnij przycisk ⁽¹⁶⁾ / ⁽²⁾ , aby przejść do poprzedniej/ następnej listy.

Na chwilę zostaje wyświetlona nazwa wybranej listy odtwarzania i zostaje odtworzony pierwszy tytuł tej listy.

Wyjście z trybu listy odtwarzania

Naciśnij i przytrzymaj na ok. 2 sekundy przycisk 2 (12):

Na wyświetlaczu pojawi się na krótko komunikat „LIST OFF”. Aktualny utwór jest dalej odtwarzany.

Odtwarzanie wszystkich utworów

Funkcja Scan umożliwia odtworzenie wszystkich dostępnych tytułów.

Aby rozpocząć krótkie odsłuchiwanie, naciśnij i przytrzymaj na ok. 2 sekundy przycisk MENU·OK albo ten przycisk na krótko, aby dalej słuchać bieżącego utworu.

Podczas krótkiego odtwarzania na wyświetlaczu wyświetlany jest naprzemiennie napis „SCAN” i numer bieżącego tytułu lub nazwa pliku.

Wskazówki:

• W trybie zmieniarki CD czas odsłuchu każdego tytułu wynosi ok. 10 sekund. W pozostałych trybach istnieje możliwość ustawienia czasu odsłuchu każdego tytułu (patrz punkt „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „SCAN TIME”).
• W trybie listy odtwarzania (tryb MP3) użytkownika krótkie odtworzenie dotyczy tylko tytułów z bieżącej listy odtwarzania.

Odtwarzanie utworów w kolejności losowej

Naciśnij przycisk 5 MIX (12), aby przechodzić pomiędzy trybami odtwarzania:

Tryb pracy	Wskazanie	Znaczenia
CD	MIX ALL	Mieszania tytuław
MP3/WMA/C'n'C¹	MIX DIR²	Mieszania tytuław z bieśćco katalogu
	MIX ALL²	Mieszania tytuław z&Cęgo nośnika danych
CDC	MIX CD	Mieszania tytuław z bieśćj płyty CD
	MIX ALL	Mieszania tytuław z wszystki ch pły t CD
Ogólny	MIX OFF	Zwykłe odtwarzanie

1 W trybie C'n'C, w zależności od podłączonego urządzenia, mogą być dostępne dodatkowe tryby odtwarzania. 2 Nie dotyczy trybu listy odtwarzania MP3

Gdy włączona jest funkcja MIX, na wyświetlaczu pojawia się symbol MIX.

Wielokrotne odtwarzanie pojedynczych utworów, płyt CD lub katalogów

Naciśnij przycisk 4 RPT (12), aby przechodzić pomiędzy trybami odtwarzania

Tryb pracy	Wskazanie	Znaczenia
CD	RPT OFF	Powtórne odtwa-rzanie utworu
MP3/WMA/C'n'C1	RPT TRACK	Powtórne odtwa-rzanie utworu
	RPT DIR2	Powtórne odtwa-rzanie katalogu
CDC	RPT TRACK	Powtórne odtwa-rzanie utworu
	RPT DISC	Powtórne odtwo-rzenie płyty CD
Ogólny	RPT OFF	Zwyk判处 warzanie

1 W trybie C'n'C, w zależności od podłączonego urządzenia, mogą być dostępne dodatkowe tryby odtwarzania. 2 Nie dotyczy trybu listy odtwarzania MP3. Jeśli włączona jest funkcja RPT, na wyświetlaczu pojawia się symbol RPT.

Ustawianie wskazania

Naciśnij przycisk DIS/ESC ⑬ jeden lub kilka razy, aby wybierać między tymi wskazaniami

Tryb pracy	Wskazanie	Znaczenia
CD	T 01 02:15	Numer tytułu i czas odtwa-rzania
	T 01 18:33	Numer utworu i godzina
MP3/WMA/C'n'C	01 ABC	Nazwa pliku
	ABCDEF	Wykonawca1
	ABCDEF	Nazwa albumu1
	PLAY 02:15	Czas odtwarzania
	CLK 18:33	Godzina
CDC	T 01 02:15	Numer tytułu i czas odtwarzania
	T 01 18:33	Numer utworu i godzina
	CD 02T 03	Numer CD i numer tytułu

Wykonawca i nazwa albumu muszą być zapisane jako znacznik ID3-Tag i są wyświetlane tylko przez ok. 10 sekund, z ewentualnym przewijaniem tekstu na wyświetlaczu; w przeciwnym razie wyświetlana jest nazwa pliku.

Wskazówki

Wyświetlanie tekstu CD zapisanego na płycie audio CD można włączać i wyłączać (patrz rozdział „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „CD TEXT”). Przy włączonej funkcji tekstu CD na początku każdego tytułu wyświetlany jest odpowiedni tekst CD, ewentualnie jako tekst przewijany.

Zewnętrzne źródła dźwięku

Przednie gniazdo AUX-IN

Niebezpieczeństwo! Podwyższone niebezpieczeństwo obrażeń ciała przy wtyczce.

W razie wypadku wystająca wtyczka w przednim gnieździe AUX-IN może być przyczyną obrażeń. Stosowanie prostej wtyczki lub adaptera zwiększa niebezpieczeństwo obrażeń.

Z tego względu zalecamy stosowanie wtyczek kątowych, w jakie zaopatrzony jest np. przewód firmy Blaupunkt (7 607 001 535) zawarty w dostawie.

Gdy tylko do gniazda Front-AUX-IN podłączone zostanie zewnętrzne źródło dźwięku, np. przenośny odtwarzacz CD/MiniDisc lub MP3, można je wybrać za pomocą przycisku SRC ⑥. Na wyświetlaczu pojawi się „FRONT AUX".

Tylne wejście AUX:

Tylne wejście AUX (Rear-AUX-IN) umożliwia podłączenie do radia samochodowego różnych zewnętrznych źródeł dźwięku:

• Urządzenia z obsługą standardu C'n'C z oferty wyposażenia Blaupunkt (np. urządzenie Bluetooth®/USB z obsługą C'n'C lub interfejs iPod®/USB; C'n'C = Command and Control). Zmieniarka CD
• Inne zewnętrzne źródła dźwięku, np. przenośne odtwarzacze CD, odtwarzacz MiniDisc, odtwarzacz MP3 lub niekompatybilny z C'n'C interfejs Blaupunkt.

Wskazówka:

Do przyłączenia zewnętrznego źródła dźwięku przez tylne wejście AUX potrzebny jest specjalny przewód-adapter. Przewód ten (nr zam. Blaupunkt: 7 607 897 093) można nabyć w sklepie specjalistycznym Blaupunkt.

Przed podłączeniem danego urządzenia sprawdź najpierw tryb tylnego wejścia AUX i w razie po-

potrzeby zmień ustawienie (patrz rozdział „Ustawienia użytkownika", fragment „Wprowadzanie ustawień w menu użytkownika", punkt menu „CDC"). Pamiętaj, że ustawienie możesz zmienić tylko wtedy, gdy do tylnego wejścia AUX nie jest podłączone żadne urządzenie. Wcześniej musisz odłączyć wszelkie podłączone urządzenia, przy wyłączonym radiu samochodowym.

Uruchamianie trybu C'n'C

Naciśnij przycisk SRC ⑥ tyle razy, aż na wyświetlaczu pojawi się nazwa urządzenia podłączonego przez interfejs C'n'C.

Rozpocznie się odtwarzanie.

Wskazówki:

Tryb C'n'C można wybrać tylko wówczas, gdy odpowiednie urządzenie podłączone jest przez interfejs kompatybilny z C'n'C. - W celu obsługi radia w trybie C'n'C przeczytaj rozdział „Tryb CD/MP3/WMA/C'n'C/zmieniarki CD”. - Przy użyciu odpowiedniego przewodu-adaptera możliwe jest podłączenie do radia samochodowego do 3 interfejsów Blaupunkt kompatybilnych z C'n'C. Aby radio samochodowe mogło rozpoznać poszczególne interfejsy, każdemu z interfejsów należy przypisać indywidualny numer urządzenia (patrz punkt „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „C'N'C”).

Uruchamianie trybu AUX

Naciskaj przycisk SRC ⑥ tyle razy, aż na wyświetlaczu pojawi się napis „CDC / AUX”.

Rozpocznie się odtwarzanie.

Wskazówka:

Temu wejściu AUX możesz przypisać własną nazwę, która będzie wyświetlana na wyświetlaczu w trybie AUX po wybraniu podłączonego źródła dźwięku (patrz rozdział „Ustawienia użytkownika”, fragment „Wprowadzanie ustawień w menu użytkownika”, punkt menu „AUX EDIT”).

Ustawienia dźwięku

W menu Audio można zmieniać następujące ustawienia dźwięku:

• Ustawianie poziomu tonów niskich i wysokich
• Równoważenie głośności kanału lewego i prawego (Balance) lub głośników przednich/tylnych (Fader)
• Regulacja podbicia tonów niskich przy minimalnej głośności (X-Bass).

Rozszerzone menu Audio umożliwia ponadto wprowadzanie następujących ustawień:

Regulacja 3-pasmowego korektora dźwięku:

• Regulacja poziomu tonów średnich. Wybór częstotliwości tonów niskich, średnich i wysokich.
• Ustawianie współczynnika jakości dla tonów niskich i średnich.
• Wprowadzanie rozszerzonych ustawień funkcji X-Bass (poziomu i częstotliwości). Wybór wstępnych ustawień korektora dźwięku.

Wskazówka:

Ustawienia tonów niskich, średnich i wysokich są zapamiętywane oddzielnie dla każdego ze źródeł dźwięku.

Wywoływanie i opuszczanie menu Audio

Naciśnij krótko przycisk AUD (17), aby otworzyć menu parametrów audio. Naciskaj przycisk \(\underline{\mathbf{V}}^{16} / \overline{\mathbf{A}}^{2}\) tyle razy, aż wybierzesz zadany punkt menu. Wprowadź ustawienie (patrz kolejny fragment). Naciśnij przycisk MENU·OK (15), aby wybrać inny punkt menu.

-lub-

Naciśnij przycisk DIS/ESC ⑬, aby opuścić menu.

Wskazówka:

Wyjście z menu następuje automatycznie po ok. 15 sekundach od ostatniego naciśnięcia.

przycisku, następuje wówczas powrót do wskazań bieżącego źródła dźwięku.

Wprowadzanie ustawień w menu Audio

BASS

Poziom tonów niskich. Ustawienia: -7 do +7.

Naciśnij przycisk > (14), aby otworzyć podmenu. Naciśnij przycisk 16 / A2 , aby wprowadzić ustawienie.

TREBLE

Poziom tonów wysokich. Ustawienia: -7 do +7.

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk 16 / A2 , aby wprowadzić ustawienie.

BALANCE

Rozkład dźwięku kanał lewy i prawy. Ustawienia: od L9 (kanał lewy) do R9 (kanał prawy).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk 16 / A2 , aby wprowadzić ustawienie.

FADER

Rozkład głośności przód-tył. Ustawienia: od R9 (tył) do F9 (przód).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk 16/AB②, aby wprowadzić ustawienie.

X-BASS

Podbicie tonów niskich przy mniejszej głośności. Ustawienia: od 0 (wył.) do 3 (największe podbicie).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk 16 / A2, aby wprowadzić ustawienie.

Wywoływanie i opuszczanie rozszerzonego menu Audio

Z menu Audio wybierz punkt „ENHANCED". Naciśnij przycisk > (14), aby otworzyć menu ENHANCED. Naciskaj przycisk V 16 / A 2 tyle razy, aż wybierzesz żądany punkt menu. Wprowadź ustawienie (patrz kolejny fragment). Naciśnij przycisk MENU·OK (15), aby wybrać inny punkt menu.

-lub-

Naciśnij przycisk DIS/ESC ⑬, aby opuścić menu.

Wprowadzanie ustawień w rozszerzonym menu Audio

E-BASS

Ustawianie częstotliwości niskiej i współczynnika jakości. Ustawienia:

Częstotliwość tonów niskich: 60/80/100/200 Hz Współczynnik jakości: 1,0/1,25/1,5/2,0 Naciśnij przycisk 14, aby otworzyć podmenu E-BASS. Naciśnij przycisk Y⑥ / A②, aby przechodzić pomiędzy podmenu „FREQ" (Częstotliwość) i QFAC (Współczynnik jakości). Naciskaj przycisk < 5 / >14, aby przełączać się pomiędzy dostępnymi ustawieniami podmenu.

E-TREBLE

Ustawienie częstotliwości tonów wysokich. Ustawienia: 10/12,5/15/17,5 kHz.

Naciśnij przycisk 14, aby otworzyć podmenu E-TREBLE. Naciskaj przycisk < 5 / > 14, aby przełączać się pomiędzy dostępnymi ustawieniami podmenu.

E-MIDDLE

Ustawienie poziomu i częstotliwości tonów średnich oraz współczynnika jakości. Ustawienia:

• Poziom tonów średnich: od -7 do +7 Częstotliwość tonów średnich: 0,5/1,0/1,5/2,5 kHz Współczynnik jakości: 0,5/0,75/1,0/1,25

Naciśnij przycisk > (14), aby otworzyć podmenu E-MIDDLE. Naciśnij przycisk Y[16] / A[2], aby przełączać się pomiędzy menu „GAIN" (Poziom), „FREQ” (Częstotliwość) i QFAC (Współczynnik jakości). Naciskaj przycisk < 5 / > 14 , aby przełączać się pomiędzy dostępnymi ustawieniami podmenu.

E-XBASS

Ustawianie poziomu i częstotliwość dla funkcji X-Bass. Ustawienia:

• Poziom X-Bass: od 0 (wył.) do 3 Częstotliwość X-Bass: 30/60/100 Hz

Naciśnij przycisk > ⑭, aby otworzyć podmenu E-XBASS. Naciskaj przycisk 16 / 2 , aby przełączać się pomiędzy podmenu „GAIN" (Poziom) i „FREQ" (Częstotliwość). Naciskaj przycisk < 5 / > 14 , aby przełączać się pomiędzy dostępnymi ustawieniami podmenu.

PRESETS

Wybór wstępnych ustawień korektora dźwięku. Ustawienia: POP, ROCK, CLASSIC, P-EQ OFF (brak wstępnego ustawienia).

Naciśnij przycisk > ⑭, aby otworzyć podmenu PRESETS. Naciskaj przycisk ¹⁶ / ² , aby przechodzić pomiędzy ustawieniami.

Ustawienia użytkownika

Wywoływanie i opuszczanie menu użytkownika

Naciśnij przycisk MENU·OK (15), aby otworzyć menu. Naciskaj przycisk 16 / A2 tyle razy, aż wybierzesz żądany punkt menu. Wprowadź ustawienie (patrz kolejny fragment). Naciśnij przycisk MENU·OK ⑤, aby wybrać inny punkt menu - lub - Naciśnij przycisk DIS/ESC ⑬, aby opuścić menu.

Wskazówka:

Wyjście z menu następuje automatycznie po ok. 15 sekundach od ostatniego naciśnięcia przycisku, następuje wówczas powrót do wskazań bieżącego źródła dźwięku.

Wprowadzanie ustawień w menu użytkownika

Ustawianie trybu wejścia AUX. Ustawienia: ON (umożliwiający podłączenie zmieniarki CD lub innego zewnętrznego źródła dźwięku), OFF (umożliwiający podłączenie interfejsu Blaupunkt z obsługą funkcji C'n'C).

Naciśnij przycisk > (14), aby otworzyć podmenu. Naciskaj przycisk > (14), aby przechodzić pomiędzy ustawieniami. Naciśnij przycisk MENU·OK (5), aby zatwierdzić wybrane ustawienie.

Radio samochodowe wyłącza się automatycznie i włącza po naciśnięciu wybranego ustawienia.

C'N'C

Przydzielanie interfejsom z obsługą C'n'C (C'n'C = Command and Control) indywidualnych numerów urządzenia. Długość: 4 pozycje, cyfry: 0-9, A-F (system szesnastkowy).

Naciśnij przycisk > (14), aby otworzyć podmenu. Naciśnij przycisk ⁽¹⁶⁾ / ⁽²⁾, aby wybrać interfejs (.DEV 1 - 3). Naciśnij przycisk > (14), aby zmienić numer urządzenia. Naciśnij przycisk 5 / > 14, aby przechodzić pomiędzy pozycjami. Znak na wybranej pozycji miga, gdy zostanie wybrany. Naciśnij przycisk ⁽¹⁶⁾ / A⁽²⁾, aby wybrać cyfrę na wybranej pozycji. Naciśnij przycisk MENU·OK (5), aby potwierdzić wprowadzony numer urządzenia.

CDTEXT

Włączanie lub wyłączanie wyświetlania tekstu CD. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk (14), aby otworzyć podmenu. Naciskaj przycisk > (14), aby przechodzić pomiędzy ustawieniami. Naciśnij przycisk MENU·OK (15), aby zatwierdzić wybrane ustawienie.

TA VOLUME

(tylko dla strefy odbioru tunera „EUROPE”)

Ustawienie minimalnej głośności komunikatów drogowych. Ustawienia: 1-50.

Naciśnij przycisk > (14), aby otworzyć podmenu. Naciskaj przycisk ⁽¹⁶⁾ / A⁽²⁾ lub obracaj regulatorem głośności (4), aby wprowadzić ustawienie.

Ustawienia użytkownika

SENS

Możliwe tylko w trybie obsługi radia FM: Ustawienie czułości wyszukiwania stacji. Ustawienia: LO1 (najniższa) - HI6 (najwyższa).

Naciśnij przycisk 14 , aby otworzyć podmenu. Naciśnij przycisk (16) / (2) , aby wprowadzić ustawienie.

SCAN TIME

Ustawienie czasu odsłuchu w odstępach 5-sekundowych. Ustawienia: 5 - 30.

Naciśnij przycisk 14 , aby otworzyć podmenu. Naciśnij przycisk Y⁽¹⁶⁾ / A⁽²⁾ , aby wprowadzić ustawienie.

CLOCK SET

Ustawienie godziny.

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciśnij przycisk < 5 / > (14), aby przejść ze wskazania godziny do wskazania minut.

Wskazanie minut lub godziny mruga, gdy zostanie wybrane.

Naciskaj przycisk 16/π / 2/2 , aby ustawić minuty lub godzinę. Naciśnij przycisk MENU·OK⑤, aby zatwierdzić w prowadzoną godzinę.

Wskazówka:

W 12-godzinnym trybie czasu (12H MODE), po wskazaniu godziny wyświetlana jest litera „A” dla godzin przedpołudniowych lub „P” dla godzin popołudniowych.

12H/24H MODE

Wybór 12- lub 24-godzinnego trybu czasu. Ustawienia: 12H, 24H.

Naciśnij przycisk 14, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami.

CLOCK

Włączanie lub wyłączanie wyświetlania godziny przy wyłączonym radioodbiorniku i wyłączonym zapłonie pojazdu. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk > (14), aby otworzyć podmenu. Naciskaj przycisk > (14), aby przechodzić pomiędzy ustawieniami. Naciśnij przycisk MENU·OK (15), aby zatwierdzić wybrane ustawienie.

BEEP

Włączanie lub wyłączanie sygnału potwierdzenia. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk 14, aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami. Naciśnij przycisk MENU·OK (15), aby zatwierdzić wybrane ustawienie.

TEL VOL

Ustawianie minimalnej głośności odtwarzania komunikatów systemu nawigacji i rozmów telefonicznych. Ustawienia: 1-50.

Naciśnij przycisk (14), aby otworzyć podmenu. Naciśnij przycisk Y (16) / A (2) lub obracaj regulatorem głośności (4), aby wprowadzić ustawienie.

MUTE LVL

Ustawianie głośności wyciszonego dźwięku. Ustawienia: 0 - 50.

Naciśnij przycisk 14, aby otworzyć podmenu. Naciskaj przycisk V (16) / A (2) lub obracaj regulatorem głośności (4), aby wprowadzić ustawienie.

ON VOLUME

Ustawianie głośności przy włączaniu. Ustawienia: 0 - 50 lub LAST VOL (głośność ustawiona ostatnio).

przy wyłączaniu radia samochodowego). W przypadku ustawienia „LAST VOL”, głośność przy wyłączaniu ograniczona jest do maks. wartości 25.

Naciśnij przycisk > (14), aby wybrać ustawienie „LAST VOL”. -lub- Naciśnij przycisk <⑤>, aby ustawić głośność przy włączaniu w zakresie od 0 do 50. Naciskaj przycisk Y(16)/A② lub obracaj regulatorem głośności 4, aby wprowadzić ustawienie.

REG

(tylko dla strefy odbioru tunera „EUROPE”)

Możliwe tylko w trybie obsługi radia FM: włączanie lub wyłączanie funkcji REG. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk > (14), aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami.

PTYLANG

(tylko dla strefy odbioru tunera „EUROPE”)

Możliwe tylko w trybie obsługi radia FM: wybór języka wyświetlania typów programów. Ustawienia: ENGLISH, FRANCAIS, DEUTSCH.

Naciśnij przycisk > (14), aby otworzyć podmenu. Naciskaj przycisk ¹⁶ / ², aby przechodzić pomiędzy ustawieniami.

PTY

(tylko dla stref odbioru tunera „EUROPE”, „USA” i „S AMERICA”)

Możliwe tylko w trybie obsługi radia FM: włączanie lub wyłączanie funkcji PTY. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk > ⑭, aby przechodzić pomiędzy ustawieniami.

DISP COL

Ustawienie koloru podświetlania wyświetlacza jako mieszaniny kolorów podstawowych: czerwonego (R), zielonego (G) i niebieskiego (B). Ustawienia: dla poszczególnych składowych R, G i B w zakresie od 0 do 16.

Naciśnij przycisk < 5 , aby przejść do podmenu „4096 COL" (regulacja składowych R, G, i B) lub przycisk >14 , aby przejść do podmenu „256 COL" (ustawienia składowych R i G, B pozostaje zmienione). Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk < 5 / > 14 , aby przechodzić pomiędzy poszczególnymi kolorami. Wartość wybranego koloru miga. Naciskaj przycisk ¹⁶ / ² , aby ustawić wartość wybranego koloru. Naciśnij przycisk MENU·OK (15) aby zatwierdzić wybrane ustawienie.

SCAN

Włączenie lub wyłączenie płynnej zmiany koloru podświetlania wyświetlacza. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk > ⑭, aby otworzyć podmenu. Naciskaj przycisk > ⑭, aby przechodzić pomiędzy ustawieniami. Naciśnij przycisk MENU·OK (15) aby zatwierdzić wybrane ustawienie.

W przypadku ciągłej trwałej zmiany koloru, kolor podświetlenia tła zmienia się w sposób ciągły w zakresie całego widma barw.

COL SCAN

Naciśnij kolor podświetlania wyświetlacza podczas wyszukiwania kolorów.

Naciśnij przycisk 14 , aby rozpocząć wyszukiwanie kolorów.

Na wyświetlaczu pojawiają się naprzemiennie wskazania „SCANNING” i „OK (MENU)”, a ko

Ustawienia użytkownika | Ustawienia fabryczne

lor podświetlenia wyświetlacza zmienia się w sposób ciągły.

Naciśnij przycisk MENU·OK (15), aby wybrać aktualnie ustawiony kolor.

DIM DAY/DIM NIGHT

Ustawienie jasności wyświetlacza w porze dnia (DIM DAY) lub nocy (DIM NIGHT). Ustawienia: 1-16.

Naciśnij przycisk 14 , aby otworzyć podmenu. Naciśnij przycisk (16) / (2) , aby wprowadzić ustawienia.

Gdy radio samochodowe podłączone jest zgodnie z opisem w instrukcji montażowej i pojazd posiada odpowiednie przyłącze, przyłączenie jasności wyświetlacza na dzień i noc są duplikowane lub wyłączane oświetleniem pojazdu.

AUXEDIT

Wprowadzenie nazwy danego wejścia AUX w trybie AUX. Długość: 9 pozycji; znaki: A-Z, 0-9.

Naciśnij przycisk 14 , aby otworzyć podmenu. Naciśnij przycisk <⑤/> ⑭, aby przechodzić pomiędzy pozycjami.

Znak na wybranej pozycji miga, gdy zostanie wybrany.

Naciśnij przycisk Y(16)/A②, aby wybrać cyfrę na wybranej pozycji. Naciśnij przycisk MENU·OK (15), aby zatwierdzić wprowadzoną nazwę.

TRAF

(tylko dla strefy odbioru tunera „EUROPE”)

Możliwe tylko w trybie obsługi radia FM: włączanie lub wyłączanie priorytetu komunikatów drogowych. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk > (14), aby otworzyć podmenu. Naciskaj przycisk > ⑭, aby przechodzić pomiędzy ustawieniami.

RDS

(tylko dla strefy odbioru tunera „EUROPE”)

Możliwe tylko w trybie obsługi radia FM: włączanie lub wyłączanie funkcji RDS. Ustawienia: ON (wł.), OFF (wył.).

Naciśnij przycisk > (14), aby otworzyć podmenu. Naciskaj przycisk > 14, aby przechodzić pomiędzy ustawieniami.

Ustawienia fabryczne

Ustawienie fabryczne w menu użytkownika:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HI6
SCAN TIME	10
CLOCK	OFF
BEEP	ON
DIM DAY	15
DIM NIGHT	12
CDTEXT	OFF
12H/24H MODE	24H
CLOCKSET	00:00
TEL VOL	17
TA VOL	20
RDS	ON
REG*	ON
TRAF*	OFF

• Tylko dla strefy odbioru tunera „EUROPE"

Istnieje możliwość przywrócenia pierwotnych ustawień fabrycznych radia samochodowego:

Naciśnij przycisk MENU·OK (15), aby otworzyć menu. Naciskaj przycisk V16 / A2 tyle razy, aż wybierzesz punkt menu „NORMSET".

Naciśnij i przytrzymaj przycisk MENU·OK (15) przez dłużej niż 4 sekundy.

Na wyświetlaczu pojawi się na krótko „NORM ON". Radio samochodowe wyłącza się automatycznie i włącza ponownie z ustawieniami fabrycznymi.

Wskazówka:

Jeśli naciśniesz i przytrzymasz przycisk MENU·OK (15) krócej, pojawi się wskazanie „NORM OFF” i zostaną zachowane dotychczasowe ustawienia.

Przydatne informacje

Gwarancja

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Produkty zakupione poza Unią Europejską podlegają gwarancji, która wystawiana jest przez nasze przedstawicielstwo w danym kraju.

Z warunkami gwarancji należy zapoznać się na stronie www.blaupunkt.com lub zamówić je pod wskazanym adresem:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Serwis

W niektórych krajach firma Blaupunkt oferuje serwis naprawczy i dostawczy.

Pod adresem www.blaupunkt.com możesz sprawdzić, czy ten serwis znajduje się w Twoim kraju.

Serwis dostawczy można zamówić przez Internet.

Dane techniczne

Napięcie zasilające

Napięcie robocze: 10,5 - 14,4 V

Pobór prądu

Podczas pracy: 10 A

10 sek. po wyłączeniu: < 3,5 mA

Wzmacniacz

Moc wyjściowa: 4 x 26 wat sinus przy

14,4 V na 4 om.

4x50 W maks. moc

Tuner

Zakresy fal dla Europy i Tajlandii:

FM: 87,5 - 108 MHz

AM (fale średnie): 531 - 1602 kHz

Fale długie (LW), (tylko w Europie):

153-279 kHz

Zakresy fal dla USA:

UKF (FM): 87,7 - 107,9 MHz

AM (fale średnie): 530 - 1710 kHz

Zakresy fal dla Ameryki Południowej:

UKF (FM): 87,5 - 107,9 MHz

AM (fale średnie): 530 - 1710 kHz

FM - pasmo przenoszenia:

30-15000 Hz

Pasmo przenoszenia: 20 - 20 000 Hz

Pre-amp Out

4 kanały: 2 V

Czułość na wejściu

Tylne wejście AUX-IN: 1,2V/10kΩ

Przednie wejście AUX-IN: 500 mV / 6 kΩ

Wejście telefonu i

nawigacji: 10 V / 1 kΩ

Wymiary i ciężar

Szer. x wys. x głęb. (mm): 182 x 53 x 155

Ciężar: ok. 1,30 kg

Zmiany techniczne zastrzeżone

Elementy sterowania

1 Przycisk

Automatyka jest fabrycznie ustawiona na pracę w różnych regionach o różnych standardach częstotliwości i technologiach nadawania. W zakładzie produkcyjnym ustawiany jest region nadajnika "EUROPE" (Europa). Ponadto, w zależności od potrzeb, dostępne są regiony nadajnika "USA" (USA), "THAI" (Tajlandia) i "S AMERICA" (Ameryka Południowa). Jeśli używasz automatyki poza Europą, w razie potrzeby musisz ustawić odpowiedni region nadajnika:

Najpierw wyłącz automatykę. Naciśnij i przytrzymaj jednocześnie przyciski MENU·OK 15 i 4 12, a następnie naciśnij przycisk WŁ/WYŁ 3.

Automatyka włącza się. Na wyświetlaczu pojawia się aktualnie ustawiony region nadajnika.

Naciskaj przycisk 16/ A2, dopóki nie wyświetli się żądany region nadajnika. Naciśnij przycisk MENU·OK ⑲.

PL - Instrukcja montażowa

Wskazówki bezpieczeństwa

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.

- Nie podłączać wtyczek samochodu do radia!

• Odłączyć biegun ujemny akumulatora! Przestrzegać wskazówek bezpieczeństwa producenta pojazdu.
• Przy wierceniu otworów uważać, aby nie uszkodzić któregoś z urządzeń podładowych pojazdu.
• Przekrój kabla plusowego i minusowego nie może być mniejszy niż 1,5 mm².

Odpowiedni dla danego typu pojazdu przewód-adapter można nabyć u autoryzowanego sprzedawcy produktów BLAUPUNKT.

• Zależnie od marki i modelu, konstrukcja Państwa pojazdu może się różnić od podanego tu opisu. Firma Blaupunkt wyklucza wszelką odpowiedzialność za szkody spowodowane błędnym montażem i instalacją urządzenia.

W przypadku, gdy podane tu wskazówki nie znajdują zastosowania w Państwa pojeździe, prosimy skontaktować się z autoryzowanym sprzedawcą produktów Blaupunkt, producentem pojazdu lub zadzwonić do naszej infolinii.

Przy montażu wzmacniacza lub zmieniarki należy koniecznie najpierw podłączyć masę urządzeń, zanim połączona zostanie wtyczka do gniazda Line-In lub Line-Out.

Do masy radioodtwarzacza (obudowa) nie wolno podłączać masy innych urządzeń.

Dołączone części montażowe i połączeniowe

Dostępne jako wyposażenie dodatkowe

Zastrzega się możliwość zmian! - Ret til ændringer forbeholdes! - Zmiany techniczne zastrzeżone! - Zmeny
