SAN FRANCISCO 300 - Autoradio BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio
Marque	BLAUPUNKT
Modèle	SAN FRANCISCO 300
Dimensions (L x H x P)	182 x 53 x 155 mm
Poids	Environ 1,30 kg
Tension de service	10,5 - 14,4 V (batterie 12 V)
Consommation électrique en fonctionnement	10 A
Consommation après arrêt (10 s)	< 3,5 mA
Puissance amplificateur (sinusoïdale)	4 x 26 W (14,4 V, 4 Ω)
Puissance amplificateur (maximale)	4 x 50 W
Gammes d'ondes FM (Europe/Thaïlande)	87,5 - 108 MHz
Gammes d'ondes AM (OM) (Europe/Thaïlande)	531 - 1602 kHz
Gammes d'ondes OL (Europe uniquement)	153 - 279 kHz
Gammes d'ondes FM (USA)	87,7 - 107,9 MHz
Gammes d'ondes AM (USA et Amérique du Sud)	530 - 1710 kHz
Bande passante FM	30 - 15000 Hz
Bande passante CD	20 - 20000 Hz
Sortie préamplificateur	4 canaux, 2 V
Sensibilité entrée AUX arrière	1,2 V / 10 kΩ
Sensibilité entrée AUX avant	500 mV / 6 kΩ
Entrée TEL/Navi	10 V / 1 kΩ
Face avant détachable	Oui (avec étui de protection)
Affichage rétroéclairé RGB	16 niveaux par couleur (rouge, vert, bleu), balayage de couleurs
Fonctions RDS	Oui (Europe : nom station, fréquences alternatives, régional)
Fonction PTY	Oui (Europe, USA, Amérique du Sud : sélection par type de programme)
Travelstore	Mémorisation automatique des 5 stations les plus puissantes
Formats audio pris en charge	CD audio (CDDA), CD-R/RW, MP3, WMA (sans DRM), fichiers audio sur clé USB (FAT32)
Prise USB	Oui (câble USB fourni, jusqu'à 20 000 titres)
Interface C'n'C	Oui (pour accessoires Blaupunkt : Bluetooth, iPod, etc.)
Changeur CD compatible	Oui (Blaupunkt)
Égaliseur 3 bandes	Graves, médium, aiguës avec réglage de fréquence et facteur de qualité
Préréglages égaliseur	Pop, Rock, Classic, Off
X-Bass	Relèvement des graves à faible volume (niveaux 0 à 3)
Horloge	Affichage 12h/24h, réglable, visible même à l'arrêt
Fonction Mute	Abattement rapide du volume (niveau réglable)
Mode Démo	Oui (affichage défilant des fonctions)
Balayage (Scan)	Durée réglable de 5 à 30 secondes
Priorité aux informations routières (TA)	Oui (Europe, volume réglable)
Montage	Baie DIN, câble d'adaptation selon véhicule
Contenu de la boîte	Autoradio, notice, étui face avant, cadre support, petit matériel, outils démontage, câble USB
Garantie	Constructeur UE, extension possible selon pays

FOIRE AUX QUESTIONS - SAN FRANCISCO 300 BLAUPUNKT

Comment régler l'heure sur l'autoradio ?

Appuyez brièvement sur la touche MENU·OK pour ouvrir le menu utilisateur. Naviguez jusqu'à l'option CLOCK SET avec les touches V^ / A^. Appuyez sur MENU·OK pour entrer dans le sous-menu. Utilisez les touches < / > pour sélectionner les heures ou les minutes (la valeur clignote). Tournez le bouton de volume ou utilisez V^ / A^ pour ajuster. Confirmez avec MENU·OK. Vous pouvez également choisir l'affichage 12h ou 24h via l'option 12H/24H MODE du même menu.

Comment activer les informations routières (TA) ?

Assurez-vous que la zone tuner est réglée sur EUROPE. Appuyez brièvement sur MENU·OK pour entrer dans le menu utilisateur. Naviguez jusqu'à l'option TRAF avec les touches V^ / A^. Appuyez sur > pour ouvrir le sous-menu, puis utilisez > pour basculer sur ON. Confirmez avec MENU·OK. Le symbole de bouchon () s'affiche lorsque la fonction est active. Vous pouvez régler le volume minimal des messages TA via l'option TA VOLUME du même menu.

Comment mémoriser une station radio sur une touche de présélection ?

Sélectionnez d'abord le niveau de mémoire souhaité (FM1, FM2, etc.) avec la touche BND. Réglez la station manuellement ou par recherche. Appuyez sur l'une des touches de présélection 1 à 5 et maintenez-la enfoncée environ 2 secondes. La station est alors mémorisée. Pour rappeler la station, appuyez brièvement sur la touche correspondante.

La face avant est-elle détachable ?

Oui, la face avant est détachable pour protéger l'autoradio contre le vol. Pour la retirer, appuyez sur la touche [1] pour déverrouiller le côté gauche, puis tirez la face avant vers l'extérieur. Rangez-la toujours dans l'étui fourni lorsque vous quittez le véhicule. Pour la remettre, poussez-la dans la fixation de droite jusqu'à ce qu'elle s'enclenche à gauche.

Puis-je connecter un iPod, un téléphone ou un autre appareil Bluetooth ?

Oui, via l'interface C'n'C de Blaupunkt. Vous devez utiliser une interface compatible (par ex. interface Bluetooth®/USB ou iPod®/USB) vendue séparément. Raccordez l'interface à l'entrée AUX arrière de l'autoradio, et réglez le mode de l'entrée AUX sur OFF dans le menu utilisateur (option CDC). Ensuite, sélectionnez la source audio correspondante avec la touche SRC.

Comment utiliser la fonction Scan pour parcourir les stations ?

En mode radio, appuyez et maintenez enfoncée la touche MENU·OK pendant environ 2 secondes. Le balayage démarre : chaque station est écoutée quelques secondes (durée réglable via SCAN TIME dans le menu utilisateur). Pour arrêter le balayage sur la station en cours, appuyez brièvement sur MENU·OK.

Comment régler l'égaliseur et les préréglages sonores ?

Appuyez brièvement sur la touche AUD pour ouvrir le menu audio. Avec les touches V^ / A^, accédez aux options BASS, TREBLE, etc., puis appuyez sur > pour régler. Pour l'égaliseur étendu, sélectionnez ENHANCED dans le menu audio, puis appuyez sur >. Vous pouvez régler les fréquences, niveaux et facteurs de qualité pour graves, médium et aiguës. Des préréglages sont disponibles via PRESETS (Pop, Rock, Classic, Off). Confirmez chaque réglage avec MENU·OK.

Que faire si un CD ne se lit pas ou affiche 'CD ERROR' ?

Vérifiez que le CD est inséré face imprimée vers le haut et qu'il est propre. N'utilisez que des CD portant le logo Compact Disc. Les CD protégés contre la copie ou de forme non circulaire (shape CD, mini CD) peuvent poser problème. Si l'erreur persiste, éjectez le CD en appuyant sur la touche EJECT (le CD est éjecté automatiquement après 2 secondes d'erreur). Réinsérez-le délicatement. Si le problème se reproduit, testez un autre CD.

Puis-je lire des fichiers MP3 ou WMA depuis une clé USB ?

Oui, branchez une clé USB formatée en FAT32 via le câble USB fourni. L'autoradio reconnaît les fichiers MP3 et WMA (sans DRM). Il peut gérer jusqu'à 20 000 titres. Lors de la première sélection de la source USB, l'appareil lit les données (READING affiché). Utilisez les touches < / > pour naviguer entre les titres, et V^ / A^ pour changer de dossier. Les listes de lecture (M3U, PLS) placées à la racine sont également supportées.

Comment réinitialiser l'autoradio aux réglages d'usine ?

Appuyez brièvement sur MENU·OK pour ouvrir le menu utilisateur. Naviguez jusqu'à l'option NORMSET avec les touches V^ / A^. Appuyez et maintenez enfoncée la touche MENU·OK pendant plus de 4 secondes. NORM ON s'affiche brièvement, puis l'autoradio redémarre avec les réglages d'usine (volume départ LAST VOL, Mute LVL 0, etc.). Si vous maintenez moins de 4 secondes, les réglages actuels sont conservés.

MODE D'EMPLOI SAN FRANCISCO 300 BLAUPUNKT

Consignes de sécurité 45

Symboles utilisés 45 Sécurité routière 45 Consignes de sécurité générales 45 Déclaration de conformité 45

Instructions de nettoyage 46

Instructions pour l'élimination 46

Composition de la fourniture 46

Accessoires spéciaux (non fournis) 46

Mise en service 47

Mise en place et retrait de la face avant 47 Réglage de la zone tuner 47 Mise en marche et arrêt 47 Volume sonore 48 Activation et désactivation du mode démo 48 Affichage des numéros de version 48

Informations routières 48

Mode radio 49

RDS 49 Passage dans le mode radio 49 Sélection des niveaux de mémoire 49 Sélection des stations 49 Mémorisation des stations / appel des stations mémorisées 50 Balayage des stations 50 Mémorisation automatique de stations (Travelstore) 50 PTY 51 Réglage de l'affichage 51

Mode CD/MP3/WMA/C'n'C/changeur de CD 52

Informations de base 52 Activation du mode CD/MP3/WMA/C'n'C/changeur de CD 53 Introduction des CD 53 Retrait des CD 53 Branchement/débranchement des supports de données USB 53 Sélection des titres 54 Sélection des dossiers/CD (uniquement dans le mode MP3/WMA/C'n'C ou changeur de CD) 54

Recherche rapide 54 Arrêt de la lecture 54 Mode « Liste de lecture » (uniquement dans le mode MP3/WMA) 54 Balayage de tous les titres 54 Lecture des titres dans un ordre aléatoire 55 Répétition de la lecture d'un titre, d'un CD ou d'un répertoire 55 Réglage de l'affichage 55

Sources audio externes 56

Prise AUX-IN frontale. 56 Entrée AUX arrière. 56

Réglages de tonalité 57

Appel et sortie du menu audio. 57 Réglages dans le menu audio. 57 Appel et sortie du menu audio étendu......58 Réglages dans le menu audio étendu 58

Réglages utilisateur 59

Appel et sortie du menu utilisateur............59 Réglages dans le menu utilisateur 59

Réglages d'usine 63

Informations utiles 63

Garantie. 63 Service. 63

Caractéristiques techniques. 64

Notice de montage 317

Consignes de sécurité

L'autoradio a été fabriqué en fonction de l'état actuel des connaissances techniques et selon les règles techniques de sécurité reconnues. Vous prenez cependant des risques si vous ne suivez pas les consignes de sécurité qui se trouvent dans cette notice.

Cette notice contient des informations importantes pour un montage et une utilisation simples et sûrs de l'autoradio.

• Lisez cette notice avec soin et intégralement avant d'utiliser l'autoradio.
• Conservez cette notice de façon à ce qu'elle soit accessible à tout moment à tous les utilisateurs.
• Remettez toujours l'autoradio à un tiers avec cette notice.

Tenez également compte des notices jointes aux appareils utilisés conjointement à cet autoradio.

Symboles utilisés

Les symboles suivants sont utilisés dans cette notice :

DANGER!

Avertit d'un risque de blessure

ATTENTION!

Avertit de la possibilité d'endommager le lecteur de CD

Le sigle CE confirme que les directives UE sont respectées.

Identifie une action

Identifie une énumération

Sécurité routière

Tenez compte des remarques suivantes relatives à la sécurité routière :

• Utilisez l'appareil de manière à pouvoir toujours conduire votre véhicule en toute sécurité. En cas de doute, arrêtez-vous dans un endroit approprié et manipulez l'appareil alors que le véhicule est immobilisé.
• Retirez la face avant ou remettez-la en place uniquement lorsque le véhicule est à l'arrêt.
• Réglez toujours un volume sonore modéré de manière à protéger votre ouïe et à pouvoir entendre les signaux d'alerte (par ex. de la police). Si vous modifiez le volume sonore pendant une coupure momentanée du son (par ex. lors d'un changement de source audio), la différence ne sera audible qu'une fois le son rétabli. N'augmentez pas le volume sonore pendant la coupure momentanée du son.

Consignes de sécurité générales

Tenez compte des remarques suivantes pour ne pas vous exposer à un risque de blessure :

• N'ouvrez pas l'appareil, ne le modifiez pas. L'appareil comporte un laser de classe 1 qui est susceptible de blesser vos yeux.
• N'augmentez pas le volume sonore pendant la coupure momentanée du son, par ex. lors d'un changement de source audio. La modification du volume sonore n'est pas audible pendant la coupure du son.

Utilisation conforme

Cet autoradio est prévu pour le montage et le fonctionnement dans un véhicule disposant d'une tension de bord de 12 V et il doit être monté dans une baie DIN. Tenez compte des limites de puissance indiquées dans les caractéristiques techniques. Confiez les réparations, et éventuellement le montage, à un spécialiste.

Instructions de montage

Vous n'êtes autorisé à monter l'autoradio que si vous possédez une expérience dans le montage d'autoradios et disposez de bonnes connaissances en électricité automobile. Tenez compte pour cela de la notice de montage qui se trouve à la fin de ce mode d'emploi.

Déclaration de conformité

Blaupunkt GmbH déclare ici que l'autoradio San Francisco 300 satisfait aux exigences de base et aux exigences des autres dispositions applicables de la directive 89/336/CEE.

Instructions de nettoyage

Les solvants, les produits de nettoyage, les abrasifs et les produits pour l'entretien du poste de conduite et du plastique contiennent des substances susceptibles d'attaquer les surfaces de l'autoradio.

• Pour nettoyer l'autoradio, utilisez uniquement un chiffon sec ou légèrement humide.
• Nettoyez au besoin les contacts de la face avant avec un chiffon doux imbibé d'alcool de nettoyage.

Instructions pour l'élimination

Ne jetez pas votre ancien appareil avec les ordures ménagères !

Utilisez les systèmes mis à votre disposition pour le retour ou la collecte des anciens appareils en vue de leur élimination.

Composition de la fourniture

La fourniture comprend :

1 Autoradio, 1 Notice d'utilisation et de montage, 1 Étui pour la face avant, 1 Cadre support, 1 Petit matériel, 2 Outils de démontage, 1 Câble de raccordement USB

Remarque :

Nous recommandons l'utilisation des accessoires d'origine Blaupunkt (www.blaupunkt.com).

Accessoires spéciaux (non fournis)

Renseignez-vous auprès de votre revendeur Blaupunkt ou sur Internet à l'adresse www.blaupunkt.com pour les accessoires spéciaux tels que

• les télécommandes de volant ou portables d'origine Blaupunkt pour une utilisation sûre et confortable des fonctions de base (la mise en marche et l'arrêt avec la télécommande ne sont pas possibles),
• l'interface compatible C'n'C de Blaupunkt (C'n'C = Command and Control) pour le raccordement de téléphones portables et d'appareils Streaming compatibles Bluetooth® (par ex. par l'intermédiaire de l'interface Bluetooth®/USB) ainsi que de supports de données et d'appareils additionnels (par ex. par l'intermédiaire de l'interface iPod/USB), les changeurs de CD Blaupunkt, les amplificateurs Blaupunkt et Velocity (Amplifier).

Mise en service

Mise en place et retrait de la face avant

Votre autoradio est équipé d'une face avant détachable (Release-Panel) qui le protège contre le vol. Lors de la livraison, la face avant se trouve dans un étui. Pour mettre l'autoradio en marche une fois monté, vous devez d'abord mettre la face avant en place (voir section « Mise en place de la face avant » dans ce chapitre).

Prenez toujours la face avant avec vous chaque fois que vous quittez le véhicule. Sans cette face avant, l'autoradio n'a aucune valeur pour le voleur.

Attention

Risque d'endommagement de la face avant

Ne laissez pas tomber la face avant par terre.

Transportez la face avant de manière à ce qu'elle soit protégée des coups et que les contacts ne puissent pas être encrassés.

N'exposez pas la face avant directement à la lumière du soleil ou à d'autres sources de chaleur.

Évitez que la peau ne touche directement les contacts de la face avant.

Mise en place de la face avant

Poussez la face avant dans la fixation qui se trouve sur le bord droit du boîtier. Appuyez avec précaution sur la face avant jusqu'à ce qu'elle se verrouille dans la fixation qui se trouve à gauche.

Retrait de la face avant

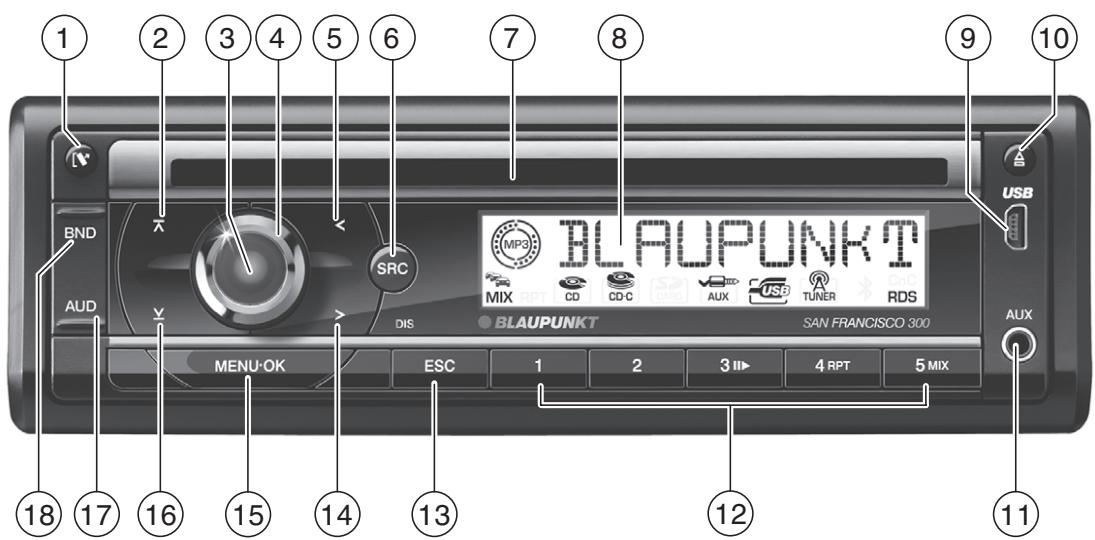

Appuyez sur la touche [1] pour déverrouiller la face avant. Le côté gauche de la face avant se détache de l'appareil, mais celle-ci ne peut pas tomber car elle est retenue par un cran. Saisissez la face avant par le côté gauche et tirez-la tout droit en dehors de la fixation en surmontant la résistance du cran de retenue.

Remarque :

L'autoradio s'arrête automatiquement dès que la face avant est retirée.

Réglage de la zone tuner

Cet autoradio est conçu pour fonctionner dans différentes zones avec des plages de fréquences et des technologies d'émission diverses. La zone tuner est réglée d'usine sur « EUROPE ». Les régions « USA », « THAI » (Thaïlande) et « S AMERICA » (Amérique du Sud) sont également disponibles. Si vous utilisez l'autoradio en dehors de l'Europe, vous devez régler une zone tuner appropriée :

Arrêtez d'abord l'autoradio. Appuyez simultanément sur les touches MENU·OK (15) et 4 (12), maintenez-les appuyées et appuyez sur la touche marche/arrêt (3).

L'autoradio se met en marche. La zone tuner réglée actuellement apparaît.

Appuyez sur la touche V 16 / A 2 autant de fois qu'il est nécessaire pour faire apparaître la zone tuner souhaitée. Appuyez sur la touche MENU·OK (15).

Mise en marche et arrêt

Mise en marche et arrêt avec la touche marche/arrêt

Pour mettre l'appareil en marche, appuyez sur la touche marche/arrêt ③. L'autoradio se met en marche. Pour arrêter l'appareil, appuyez sur la touche marche/arrêt ③ et maintenez-la appuyée pendant plus de 2 secondes.

L'autoradio s'arrête.

Remarque :

Si vous mettez l'autoradio en marche alors que le contact du véhicule est coupé, il s'arrête automatiquement au bout d'une heure afin de ménager la batterie du véhicule.

Mise en service | Informations routières

Mise en marche et arrêt par l'intermédiaire du contact du véhicule

Si l'autoradio est relié à l'allumage du véhicule comme indiqué dans la notice de montage, et s'il n'a pas été arrêté avec la touche marche/arrêt (3), il se met en marche ou s'arrête lorsque le contact est mis ou coupé.

Volume sonore

Réglage du volume sonore

Le volume est réglable de 0 (volume désactivé) à 50 (volume maximal).

Tourner le bouton de réglage du volume (4) pour modifier le volume sonore.

Remarque :

Si un téléphone ou un système de navigation est relié à l'autoradio comme décrit dans la notice de montage, le son de l'autoradio est coupé lors d'une communication téléphonique ou d'une instruction vocale du système de navigation et la communication téléphonique ou la sortie vocale du système de navigation s'effectue par l'intermédiaire des haut-parleurs de l'autoradio. « TÉLÉPHONE » apparaît alors sur l'écran.

Abaissement rapide du volume sonore de l'autoradio (Mute)

Vous avez la possibilité d'abaisser rapidement le volume sonore jusqu'à un niveau que vous avez préalablement défini.

Appuyez brièvement sur la touche marche/arrêt (3) pour abaisser rapidement le volume sonore de l'autoradio ou réactiver le volume sonore précédent.

« MUTE » est affiché sur l'écran pendant que le volume sonore est abaissé.

Pour le réglage de l'abaissement du volume sonore, consultez le chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « MUTE LVL ».

Activation et désactivation du mode démo

Le mode démo vous montre les fonctions de l'autoradio sous la forme d'un texte qui défile sur l'écran. Vous pouvez activer ou désactiver le mode démo :

Arrêtez d'abord l'autoradio. Appuyez simultanément sur les touches MENU·OK (15) et 2 (12), maintenez-les appuyées et appuyez sur la touche marche/arrêt (3).

L'autoradio se met en marche. « DEMO MODE » apparaît brièvement sur l'écran une fois le mode démo activé. Lorsque vous appuyez sur une touche quelconque, le mode démo est interrompu et vous pouvez utiliser l'autoradio.

Affichage des numéros de version

Vous pouvez afficher les numéros de version des différents composants de l'autoradio.

Arrêtez d'abord l'autoradio. Appuyez simultanément sur les touches MENU·OK 15 et 1 12, maintenez-les appuyées et appuyez sur la touche marche/arrêt 3.

L'autoradio se met en marche. Le numéro de version du premier composant apparaît sur l'écran. Le premier caractère identifie le composant : P = processeur, E = EPROM, A = Accordo.

Appuyez sur la touche < 5 / > 14 pour afficher le numéro de version des autres composants. Appuyez sur la touche MENU·OK (15) pour revenir à la source audio écoutée en dernier.

Informations routières

Dans la zone tuner « EUROPE », une station FM peut identifier les informations routières grâce au signal RDS. Lorsque la priorité aux informations routières est activée, un message d'information routière est diffusé automatiquement, même si à ce moment-là l'autoradio ne se trouve pas dans

le mode radio ou s'il est réglé sur une station des gammes d'ondes OM (PO) ou OL (GO).

Lorsque la priorité aux informations routières est activée, le symbole de bouchon ( ) est affiché sur l'écran. Pendant la diffusion d'une information routière, « TRAFFIC » apparaît sur l'écran.

Pour activer ou désactiver la priorité aux informations routières, consultez le chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « TRAF »

Remarque :

• Le volume sonore est augmenté pendant la diffusion du message d'information routière. Vous pouvez régler le volume sonore minimal pour les messages d'information routière (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « TA VOLUME »).
• Pour interrompre la diffusion du message d'information routière, appuyez sur la touche DIS/ESC ⑬.

Mode radio

RDS

Dans la zone tuner « EUROPE », de nombreuses stations FM émettent, outre leur programme, un signal RDS (Radio Data System) qui propose les fonctions supplémentaires suivantes :

• Affichage du nom de la station sur l'écran.
• Reconnaissance des informations routières et autres messages d'information par l'autoradio et possibilité de retransmettre ceux-ci dans tous les modes de fonctionnement (par ex. dans le mode CD).
• Fréquence alternative : lorsque la fonction RDS est activée, l'autoradio se règle automatiquement sur la station que vous écoutez qui fournit le signal le plus puissant.
• Régional (REG) : quelques stations partagent à certaines heures leur programme avec des programmes régionaux différents. Si la fonction REG est activée, l'autoradio se règle uniquement sur la fréquence alternative d'une station qui diffuse le même programme régional.

Pour activer et désactiver les fonctions RDS et REG, consultez le chapitre « Réglages utiliser », section « Réglages dans le menu utilisé », options de menu « RDS » et « REG »

Passage dans le mode radio

Appuyez sur la touche SRC 6 autant de fois qu'il est nécessaire pour faire apparaître « TUNER » sur l'écran :

Le niveau de mémoire actuel apparaît sous la forme d'un texte qui défile sur l'écran.

Sélection des niveaux de mémoire

Les niveaux de mémoire suivants sont disponibles dans les différentes zones tuner :

Région	Niveaux de mémoire
EUROPE	FM1, FM2, FMT, OM (PO), OL (GO)
USA	FM1, FM2, FMT, AM, AMT
THAI	FM1, FM2, FMT, AM
S AMERICA	FM1, FM2, FMT, AM, AMT

Appuyez sur la touche BND (18) autant de fois que nécessaire pour faire apparaître le niveau de mémoire souhaité.

Remarque :

Cinq stations au maximum peuvent être mémorisées sur chaque niveau de mémoire.

Sélection des stations

Vous avez plusieurs possibilités pour régler une station :

Réglage manuel des stations

Appuyez brièvement une ou plusieurs fois sur la touche < 5 / >14 pour modifier la fréquence pas à pas ou de manière prolongée pour modifier rapidement la fréquence.

Remarque :

Pour la zone tuner « EUROPE » : dans la gamme d'ondes FM, la station suivante de la chaîne de stations est réglée automatiquement lorsque la fonction RDS est activée.

Mode radio

Pour les zones tuner « EUROPE », « USA » et « S AMERICA » : dans la gamme d'ondes FM, le type de programme sélectionné actuellement est affiché lorsque la fonction PTY est activée et il peut être modifié (voir section « PTY »).

Démarrage de la recherche des stations

Appuyez sur la touche 16 / 2 pour démarrer la recherche des stations.

L'autoradio se règle sur la station suivante qui peut être reçue.

Remarque :

Pour la zone tuner « EUROPE » : dans la gamme d'ondes FM, seules les stations qui diffusent des informations routières sont réglées lorsque la priorité aux informations routières est activée ( ). Pour les zones tuner « EUROPE », « USA » et « S AMERICA » : dans la gamme d'ondes FM, la station suivante dont le type de programme est celui sélectionné actuellement est réglée lorsque la fonction PTY est activée (voir section « PTY »). - Vous pouvez régler la sensibilité de la recherche (voir section « Réglages dans le menu utilisateur », option de menu « SENS », du chapitre « Réglages utilisateur »).

Mémorisation des stations / appel des stations mémorisées

Sélectionnez le niveau de mémoire souhaité. Réglez au besoin la station souhaitée. Appuyez sur la touche de présélection 1 - 5 et maintenez-la appuyée pendant env. 2 secondes pour affecter la station actuelle à la touche.

Appuyez brièvement sur la touche de présélection 1 - 5 (12) pour appeler la station mémorisée.

Balayage des stations

La fonction de balayage (Scan) permet d'entendre successivement toutes les stations qui peuvent être reçues dans la gamme d'ondes actuelle.

Appuyez sur la touche MENU·OK (15) et maintenez-la appuyée pendant env. 2 secondes pour démarrer le balayage, ou appuyez brièvement sur la touche pour continuer d'écouter la station réglée sur le moment.

Pendant le balayage des stations, « SCAN » et la fréquence actuelle ainsi que le niveau de mémoire ou le nom de la station apparaissent à tour de rôle sur l'écran.

Remarque :

La durée d'écoute des stations lors du balayage dans le mode radio peut être réglée (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « SCAN TIME »).

Mémorisation automatique de stations (Travelstore)

La fonction Travelstore vous permet de rechercher automatiquement les 5 stations les plus puissantes de la région et de les mémoriser sur un niveau de mémoire. Les stations déjà mémorisées sur ce niveau de mémoire sont alors effacées.

Dans les zones tuner « EUROPE » et « THAI », vous pouvez mémoriser 5 stations FM sur le niveau de mémoire FMT avec la fonction Travelstore. Dans les zones tuner « USA » et « S AMERICA », vous pouvez également mémoriser 5 stations AM sur le niveau de mémoire AMT.

Sélectionnez un niveau de mémoire de la gamme d'ondes souhaitée, par ex. FM1 ou AM. Appuyez sur la touche BND (18) et maintenez-la appuyée pendant env. 2 secondes.

Le tuner commence la recherche automatique des stations, « FMTSTORE » ou « AMTSTORE » apparaît sur l'écran. À la fin de la mémorisation, la station occupant l'emplacement mémoire 1 du niveau FMT ou AMT est diffusée.

Remarque :

Pour la zone tuner « EUROPE » : seules les stations qui diffusent des informations routières sont réglées lorsque la priorité aux informations routières est activée ( ).

PTY

Dans les zones tuner « EUROPE », « USA » et « S AMERICA », une station FM peut transmettre le type de programme qu'elle diffuse, par ex. CULTURE, POP, JAZZ, ROCK, SPORT ou SCIENCES. La fonction PTY vous permet de sélectionner directement des stations diffusant un certain type de programme, par ex. du rock ou du sport. N'oubliez pas que la fonction PTY n'est pas proposée par toutes les stations.

Remarque :

Pour utiliser la fonction PTY, vous devez l'activer spécialement dans le menu (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « PTY »).

Sélection d'un type de programme

Remarque :

Dans la zone tuner « EUROPE », vous pouvez régler la langue dans laquelle les types de programme sont affichés (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « PTY LANGUAGE »).

Appuyez brièvement sur la touche < 5> >14.

Le type de programme sélectionné actuellement apparaît brièvement et vous pouvez sélectionner un autre type de programme.

Appuyez au besoin sur la touche < 5> / >14 autant de fois qu'il est nécessaire pour faire apparaître le type de programme souhaité.

Recherche des stations

Appuyez sur la touche 16 ou A 2

Dès que la recherche commence, « SEARCH » apparaît brièvement sur l'écran. Le type de programme actuel est affiché ensuite.

Dès qu'une station a été trouvée, « PTY FOUND » apparaît brièvement sur l'écran. Tant que le type de programme de la station réglée coïncide avec le type de programme sélectionné actuellement, le type de programme et le nom de la station, ou la fréquence, sont affichés à tour de rôle.

Remarque :

• Si aucune station diffusant le type de programme sélectionné n'a été trouvée, « NO PTY » apparaît brièvement sur l'écran et un bip retentit. La station écoutée en dernier est de nouveau réglée.
• Si la station réglée ou une autre station de la chaîne de stations diffuse par la suite le type de programme souhaité, l'autoradio quitte automatiquement la station réglée sur le moment ou la source audio actuelle (par ex. le CD) pour passer à la station qui diffuse le type de programme souhaité. N'oubliez pas que cette fonction n'est pas proposée par toutes les stations.

Réglage de l'affichage

Appuyez sur la touche DIS/ESC⑬ pour commuter entre les deux affichages suivants :

Affichage	Signification
ABCDEF ou FM1 102.90	Nom de la station ou Niveau de mémoire/ fréquence
FM1 11:32	Niveau de mémoire/heure

Mode CD/MP3/WMA/C'n'C/ changeur de CD

Informations de base

Mode CD/MP3/WMA

Cet autoradio vous permet de lire des CD audio (CDDA) et des CD-R/RW avec des fichiers audio, MP3 ou WMA, ainsi que des fichiers MP3 ou WMA sur des supports de données USB.

Risque de destruction du lecteur CD !

Les CD de forme autre que circulaire (shape CD) et les CD de 8 cm de diamètre (mini CD) ne doivent pas être utilisés.

Nous déclinons toute responsabilité en cas d'endommagement du lecteur CD dû à l'utilisation de CD non adaptés.

Remarque :

• Pour éviter tout problème de fonctionnement, utiliser uniquement des CD portant le logo Compact Disc.
• Blaupunkt ne peut pas garantir le bon fonctionnement de ses appareils avec des CD protégés contre la copie ainsi qu'avec certains CD vierges et supports de données USB disponibles sur le marché.

Pour préparer un support de données MP3/WMA, tenez compte des remarques suivantes :

Noms pour les titres et les répertoires :

• 16 caractères (CD) ou 24 caractères (USB) au maximum, extension « .mp3 » ou « .wma » comprise (un nombre de caractères plus grand limite le nombre de titres et de dossiers que l'appareil peut reconnaître).
• Pas de caractères spéciaux
• Formats de CD : CD audio (CDDA), CD R/RW, Ø : 12 cm
• Formats de données de CD : ISO 9669 Level 1 et 2, Joliet. Vitesse de gravage des CD : max. 16x (recommandé)
• Système de fichiers/format USB : Mass Storage Device (mémoire de masse)/FAT32
• Extensions des fichiers audio :
• .MP3 pour les fichiers MP3, WMA pour les fichiers WMA
• Fichiers WMA uniquement sans Digital Rights Management (DRM) et établis avec Windows Media Player à partir de la version 8. Balise ID3 du MP3 : versions 1 et 2. Vitesse de transmission pour la génération des fichiers audio :
• MP3 : 32 à 320 kbps
• WMA : 32 à 192 kbps
• Nombre max. de titres : 20 000

Mode C'n'C

L'interface C'n'C de Blaupunkt (C'n'C = Command and Control) vous permet de commander encore plus confortablement les appareils et supports de données qui sont raccordés à l'autoradio par l'intermédiaire de cette interface.

Avant de raccorder une interface Blaupunkt compatible C'n'C, contrôlez le mode de fonctionnement de l'entrée AUX arrêt. Consultez pour cela la section « Entrée AUX arrêt » du chapitre « Sources audio externes »

Mode changeur CD

Vous pouvez raccorder les changeurs de CD suivants à l'autoradio :

Pour toutes informations sur la manipulation des CD, leur insertion et l'utilisation du changeur CD, reportez-vous au manuel d'utilisation de votre changeur CD.

Avant de raccorder un changeur de CD, contrôlez le mode de fonctionnement de l'entrée AUX arrêt. Consultez pour cela la section « Entrée AUX arrêt » du chapitre « Sources audio externes »

Activation du mode CD/MP3/WMA/ C'n'C/changeur de CD

Appuyez sur la touche SRC ⑥ autant de fois qu'il est nécessaire pour faire apparaître la source audio souhaitée :

• « CD » : CD introduit.
• « MP3 » : CD introduit, identifiable comme CD MP3.
• « USB » : support de données USB raccordé.
• Nom de l'appareil raccordé par l'intermédiaire de l'interface C'n'C.
• « CDC / AUX » : changeur de CD raccordé (uniquement si aucune autre source audio externe n'est raccordée).

Remarque :

• La source audio correspondante peut être sélectionnée uniquement lorsqu'un CD approprié est introduit ou qu'un appareil approprié est raccordé (par ex. un support de données USB ou un changeur de CD).
• Dans le cas où l'autoradio doit lire les données de l'appareil ou du support de données raccordé avant de procéder à la reproduction, « READING » est affiché pendant ce temps sur l'écran. Si la quantité de données est importante, la lecture peut prendre jusqu'à 1 minute. Dans le cas où l'appareil ou le support de données est défectueux ou que les données à transférer ne peuvent pas être reproduites, un message correspondant apparaît sur l'écran (par ex. « ERROR » ou « USB ERROR »).
• Lorsque le changeur de CD raccordé enregistre les CD introduits (par ex. après une interruption de l'alimentation électrique ou après changement du chargeur), « MAG SCAN » est affiché pendant ce temps. Si le changeur de CD ne contient aucun CD ni chargeur, « NO DISC » est affiché.

Introduction des CD

Remarque :

L'introduction automatique du CD doit s'effectuer sans entrave et sans intervention de votre part.

Introduisez le CD dans la fente d'insertion du CD ⑦ avec la face imprimée tournée vers le haut, jusqu'à ce que vous rencontriez une résistance.

Le CD est alors entraîné automatiquement dans le lecteur et les données sont contrôlées (« READING » est affiché pendant ce temps sur l'écran). La lecture dans le mode CD ou MP3 commence ensuite. Une fois le CD chargé, le symbole de CD apparaît sur l'écran.

Remarque :

Si le CD introduit ne peut pas être lu, « CD ERROR » apparaît brièvement sur l'écran et le CD est éjecté automatiquement au bout d'env. 2 secondes.

Retrait des CD

Remarque :

• Si le CD éjecté n'est pas retiré, il est de nouveau entraîné automatiquement dans le lecteur au bout de 10 secondes environ.
• Vous pouvez aussi retirer le CD lorsque l'autoradio est arrêté ou qu'une autre source audio est active.

Appuyez sur la touche pour éjecter un CD qui se trouve dans l'autoradio.

Branchement/débranchement des supports de données USB

Pour pouvoir raccorder un support de données USB, le câble USB livré doit être raccordé à l'autoradio (voir notice de montage).

Arrêtez l'autoradio afin que le support de données puisse être enregistré ou désenregistré correctement. - Branchez, ou débranchez, le support de données USB au câble USB.

Lorsque le support de données USB est raccordé, le symbole USB est affiché sur l'écran. Si, après le raccordement ou la mise en marche de l'autoradio, le support de données USB est sélectionné pour la première fois comme source audio, les données sont d'abord lues (« READING » est affiché sur l'écran pendant ce temps).

Remarque :

• Si le support de données USB raccordé ne peut pas être lu, « USB ERROR » apparaît brièvement sur l'écran.
• Le temps nécessaire pour la lecture dépend du type et de la capacité du support de données USB.

Sélection des titres

Appuyez brièvement sur la touche < 5> / >14 pour passer au titre précédent/suivant.

Remarque :

Si le titre actuel est lu pendant plus de 3 secondes, l'actionnement de la touche <5 entraîne la répétition de la lecture du titre.

Sélection des dossiers/CD (uniquement dans le mode MP3/WMA/C'n'C ou changeur de CD)

Appuyez sur la touche V 16 / A2 pour sélectionner le dossier précédent/suivant ou le CD précédent/suivant.

Remarque :

Vous pouvez également passer d'une liste de lecture à l'autre d'un appareil raccordé par l'intermédiaire de l'interface C'n'C.

Recherche rapide

Appuyez sur la touche <5 ou >14 et maintenez-la appuyée jusqu'à ce que la position souhaitée soit atteinte.

Arrêt de la lecture

Appuyez sur la touche 3 pour interrompre la lecture (« PAUSE ») ou la reprendre.

Mode « Liste de lecture » (uniquement dans le mode MP3/WMA)

L'autoradio peut lire des listes de lecture qui ont été créées avec un gestionnaire MP3 tel que WinAmp ou Microsoft Media Player. Les listes de lecture doivent être mémorisées dans le répertoire racine du CD ou du support de données USB. Les formats de liste de lecture suivants sont reconnus : M3U, PLS.

Sélection d'un titre dans le mode « liste de lecture »

Appuyez sur la touche 2 (12) et maintenez-la appuyée pendant env. 2 secondes pour passer dans le mode « Liste de lecture » :

« LIST MODE » apparaît brièvement sur l'écran. La lecture du premier titre de la première liste de lecture commence.

Remarque :

Dans le cas où le support de données ne contient aucune liste de lecture, « LIST MODE » apparaît brièvement sur l'écran.

Appuyez brièvement sur la touche < 5> / >14 pour passer au titre précédent/suivant de la liste de lecture actuelle. Appuyez sur la touche V⁽¹⁶⁾ / A⁽²⁾ pour passer à la liste de lecture précédente/suivante.

Le nom de la liste de lecture sélectionnée apparaît brièvement sur l'écran et la lecture du premier titre de la liste commence.

Sortie du mode « Liste de lecture »

Appuyez sur la touche 2 (12) et maintenez-la appuyée pendant env. 2 secondes :

« LIST OFF » apparaît brièvement sur l'écran. Le titre actuel continue d'être lu.

Balayage de tous les titres

La fonction de balayage (Scan) permet d'entendre le début de tous les titres disponibles.

Appuyez sur la touche MENU·OK⑲5 et maintenez-la appuyée pendant env. 2 secondes pour démarrer le balayage, ou appuyez brièvement sur la touche pour continuer d'écouter le titre lu sur le moment.

Pendant le balayage des titres, « SCAN » et le numéro du titre actuel ou le nom du fichier apparaissent à tour de rôle sur l'écran.

Remarque :

• Dans le mode changeur de CD, la durée d'écoute lors du balayage est d'environ 10 secondes par titre. La durée d'écoute des titres lors du balayage dans tous les autres modes de fonctionnement peut être réglée (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « SCAN TIME »).
• Dans le mode « liste de lecture » (mode MP3), le balayage s'effectue uniquement sur les titres de la liste de lecture actuelle.

Lecture des titres dans un ordre aléatoire

Appuyez sur la touche 5 MIX (12) pour passer d'un des modes de lecture à l'autre :

Utilisa-tion	Affichage	Signification
CD	MIX ALL	Mélange des titres
MP3/WMA/C'n'C1	MIX DIR2	Mélange des titres du dossier actuel
	MIX ALL2	Mélange des titres du support de données
CDC	MIX CD	Mélange des titres du CD actuel
	MIX ALL	Mélange des titres de tous les CD
Gén.	MIX OFF	Lecture normale

1 Dans le mode C'n'C, d'autres modes de lecture sont disponibles en fonction de l'appareil raccordé. 2 Pas dans le mode « Liste de lecture » MP3. Si la fonction MIX est activée, le symbole MIX est affiché sur l'écran.

Répétition de la lecture d'un titre, d'un CD ou d'un réseau

Appuyez sur la touche 4 RPT (12) pour passer d'un des modes de lecture à l'autre :

Utilisa- tion	Affichage	Signification
CD	RPT TRACK	Répétition du titre
MP3/WMA/C'n'C1	RPT TRACK	Répétition du titre
	RPT DIR2	Répétition du dossier
Entrée CDC	RPT TRACK	Répétition du titre
	RPT DISC	Répétition du CD
Gén.	RPT OFF	Lecture normale

1 Dans le mode C'n'C, d'autres modes de lecture sont disponibles en fonction de l'appareil raccordé. 2 Pas dans le mode « Liste de lecture ».

Si la fonction RPT est activée, le symbole RPT est affiché sur l'écran.

Réglage de l'affichage

Appuyez une ou plusieurs fois sur la touche DIS/ESC ⑬ pour commuter entre les affichages suivants :

Mode	Affichage	Signification
CD	T 01 02:15	Numero du titre et durée de lecture
	T 01 18:33	Numero du titre et heures
MP3/WMA/C'n'C	01 ABC	Nom du fichier
	ABCDEF	Interprête¹
	ABCDEF	Nom d'album¹
	PLAY 02:15	Durée de lecture
	CLK 18:33	Heure
Entrée CDC	T 01 02:15	Numéro du titre et durée de lecture
	T 01 18:33	Numéro du titre et heures
	CD 02T 03	Numéro de CD et numéro du titre

1 L'interprète et le nom d'album doivent être mémorisés en tant que balise ID3 et ils sont affichés uniquement pendant env. 10 secondes, au besoin sous la forme d'un texte qui défile. Sinon, le nom du fichier est affiché.

Remarque

Vous pouvez activer ou désactiver l'affichage d'un texte de CD audio (voir chapitre « Réglages utiliser », section « Réglages dans le menu utilisé », option de menu « CD TEXT »). Lorsque l'affichage du texte de CD est activé, celui-ci apparaît une fois au début de la lecture du titre sous la forme d'un texte qui défile.

Sources audio externes

Prise AUX-IN frontale

Danger ! Risque élevé de blessure par la fiche.

La fiche introduite dans la prise AUX-IN frontale dépasse et peut provoquer des blessures en cas d'accident. L'utilisation d'une fiche droite ou d'un adaptateur entraîne un risque de blessure élevé.

Pour cette raison, nous recommandons l'utilisation d'un câble muni d'un jack coudé, par exemple le câble Blaupunkt disponible comme accessoire sous la réf. 7 607 001 535.

Dès qu'une source audio externe, par ex. un lecteur portable CD, MiniDisc ou MP3, est raccordée à la prise AUX-IN frontale, elle peut être sélectionnée avec la touche SRC ⑥. « FRONT AUX » est alors affiché sur l'écran.

née avec la touche SRC ⑥. « FRONT AUX » est alors affiché sur l'écran.

Entrée AUX arrière

Vous pouvez relier différentes sources audio externes à l'autoradio par l'intermédiaire de l'entrée AUX arrière (Rear-AUX-IN) :

• Appareils compatibles C'n'C du programme d'accessoires Blaupunkt (par ex. une interface Bluetooth®/USB ou iPod®/USB compatible C'n'C; C'n'C = Command and Control).
• Changeur de CD
• Autres sources audio externes, telles qu'un lecteur de CD portable, un lecteur de MiniDisc, un lecteur MP3 ou une interface Blaupunkt non compatible C'n'C.

Remarque :

Pour raccorder une source audio externe par l'intermédiaire de l'entrée AUX arrière, vous avez besoin d'un câble adaptateur. Vous pouvez vous procurer ce câble (réf. Blaupunkt 7 607 897 093) auprès d'un revendeur Blaupunkt.

Avant de relier un appareil, contrôlez d'abord le mode de l'entrée AUX arrière et modifiez le réglage si nécessaire (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « CDC »). Veillez à modifier le réglage uniquement lorsqu'aucun appareil n'est raccordé à l'entrée AUX. Débranchez si nécessaire les appareils raccordés alors que l'autoradio est arrêté.

Activation du mode C'n'C

Appuyez sur la touche SRC ⑥ autant de fois qu'il est nécessaire pour faire apparaître sur l'écran le nom de l'appareil raccordé par l'intermédiaire d'une interface C'n'C.

• Le mode C'n'C peut être sélectionné uniquement lorsqu'un appareil approprié est raccordé par l'intermédiaire d'une interface compatible C'n'C.
• Pour l'utilisation de l'autoradio dans le mode C'n'C, consultez le chapitre « Mode CD/MP3/WMA/C'n'C/changeur de CD »
• À condition d'utiliser un câble adaptateur approprié, vous pouvez raccorder jusqu'à 3 interfaces Blaupunkt compatibles C'n'C à l'autoradio. Afin de pouvoir désigner les différentes interfaces, vous pouvez affecter un numéro d'appareil spécifique à chaque interface (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « C'N'C »).

Activation du mode AUX

Appuyez sur la touche SRC ⑥ autant de fois qu'il est nécessaire pour faire apparaître « CDC / AUX » sur l'écran.

Vous pouvez donner à l'entrée AUX arrêtée un nom qui apparaît sur l'écran dans le mode AUX lorsque vous avez sélectionné la source audio qui lui est raccordée (voir chapitre « Réglages utilisateur », section « Réglages dans le menu utilisateur », option de menu « AUX EDIT »).

Réglages de tonalité

Dans le menu audio, vous pouvez effectuer les réglages de tonalité suivants :

• Réglage du niveau des graves et des aiguës
• Réglage de la répartition gauche/droite (balance) ou avant/arrière (fader) du volume sonore
• Réglage du relèvement des graves à faible volume sonore (X-Bass)

Dans le menu audio étendu, vous pouvez en outre effectuer les réglages suivants :

Réglage de l'égaliseur 3 bandes :

• Réglage du niveau du médium.
• Sélection des fréquences graves, médium et aiguës.
• Réglage du facteur de qualité pour les graves et le médium.
• Réglage étendu des graves (X-Bass) (niveau et fréquence)
• Sélection des préréglages de l'égaliseur

Remarque :

Les réglages pour les graves, le médium et les aigus sont mémorisés pour la source audio sélectionnée à ce moment.

Appel et sortie du menu audio

Appuyez brièvement sur la touche AUD ⑰7 pour ouvrir le menu audio. Appuyez sur la touche V 16 / A 2 autant de fois que nécessaire pour faire apparaître l'option de menu souhaitée. Effectuez les réglages (voir la section suivante). Appuyez brièvement sur la touche MENU·OK 15 pour sélectionner une autre option de menu.

Appuyez brièvement sur la touche DIS/ESC ⑬ pour quitter le menu.

Remarque :

Le menu est quitté automatiquement environ 15 secondes après le dernier actionnement de touche et l'affichage de la source audio actuelle réapparaît à l'écran.

Réglages dans le menu audio

BASS

Niveau des graves. Réglage : -7 à +7.

Appuyez sur la touche > pour ouvrir le sous-menu. Appuyez sur la touche 16 / A2 pour effectuer le réglage.

TREBLE

Niveau des aigus. Réglage : -7 à +7.

Appuyez sur la touche > pour ouvrir le sous-menu. Appuyez sur la touche 16 / A2 pour effectuer le réglage.

BALANCE

Répartition gauche/droite du volume sonore.

Réglage : L9 (à gauche) à R9 (à droite).

Appuyez sur la touche >14 pour ouvrir le sous-menu. Appuyez sur la touche 16 / A2 pour effectuer le réglage.

FADER

Répartition avant/arrière du volume sonore. Réglage : R9 (à l'arrière) à F9 (à l'avant).

Appuyez sur la touche > pour ouvrir le sous-menu. Appuyez sur la touche 16 / 2 pour effectuer le réglage.

X-BASS

Relèvement des graves à faible volume sonore.

Réglage : 0 (arrêt) à 3 (relèvement maximal).

Appuyez sur la touche >① pour ouvrir le sous-menu. Appuyez sur la touche 16 / A2 pour effectuer le réglage.

Appel et sortie du menu audio étendu

• Sélectionnez l'option de menu « ENHANCED » du menu audio. Appuyez sur la touche > pour ouvrir le menu ENHANCED. Appuyez sur la touche 16 / A2 autant de fois qu'il est nécessaire pour faire apparaître l'option de menu souhaitée. Effectuez les réglages (voir la section suivante). Appuyez brièvement sur la touche MENU·OK ⑤ pour sélectionner une autre option de menu.

Appuyez brièvement sur la touche DIS/ESC ⑬ pour quitter le menu.

Réglages dans le menu audio étendu

E-BASS

Réglage de la fréquence grave et du facteur de qualité. Réglages :

• Fréquence grave : 60/80/100/200 Hz Facteur de qualité : 1,0/1,25/1,5/2,0

Appuyez sur la touche > pour ouvrir le sous-menu E-BASS. Appuyez sur la touche 16 / A2 pour sélectionner « FREQ » (fréquence) ou QFAC (facteur de qualité). Appuyez sur la touche < 5 / >14 pour passer d'un des réglages disponibles du sous-menu à l'autre.

E-TREBLE

Réglage de la fréquence aiguë. Réglages : 10/12,5/15/17,5 kHz.

Appuyez sur la touche >① pour ouvrir le sous-menu E-TREBLE. Appuyez sur la touche < 5 / > 14 pour passer d'un des réglages disponibles du sous-menu à l'autre.

E-MIDDLE

Réglage du niveau et de la fréquence centrale ainsi que du facteur de qualité. Réglages :

• Niveau du médium : -7 à +7
• Fréquence centrale : 0,5/1,0/1,5/2,5 kHz. Facteur de qualité : 0,5/0,75/1,0/1,25. Appuyez sur la touche > pour ouvrir le sous-menu E-MIDDLE. Appuyez sur la touche 16 / A2 pour sélectionner « GAIN » (niveau), « FREQ » (fréquence) et QFAC (facteur de qualité). Appuyez sur la touche < 5 / >14 pour passer d'un des réglages disponibles du sous-menu à l'autre.

E-XBASS

Réglage du niveau et de la fréquence des graves (X-Bass). Réglages :

• Niveau de grave X-Bass : 0 (arrêt) à 3
• Fréquence X-Bass : 30/60/100 Hz

Appuyez sur la touche > pour ouvrir le sous-menu E-XBASS. Appuyez sur la touche 16 / A2 pour sélectionner « GAIN » (niveau) et « FREQ » (fréquence). Appuyez sur la touche < 5 / >14 pour passer d'un des réglages disponibles du sous-menu à l'autre.

PRESETS

Sélection des préréglages de l'égaliseur. Réglages : POP, ROCK, CLASSIC, P-EQ OFF (aucun préréglage).

• Appuyez sur la touche > pour ouvrir le sous-menu PRESETS. Appuyez sur la touche 16 / A2 pour passer d'un réglage à l'autre.

Réglages utilisateur

Appel et sortie du menu utilisateur

Appuyez brièvement sur la touche MENU·OK 15 pour ouvrir le menu. Appuyez sur la touche 16 / A2 autant de fois qu'il est nécessaire pour faire apparaître l'option de menu souhaitée. Effectuez les réglages (voir la section suivante). Appuyez brièvement sur la touche MENU·OK ⑤ pour sélectionner une autre option de menu.

Appuyez brièvement sur la touche DIS/ESC ⑬ pour quitter le menu.

Remarque :

Le menu est quitté automatiquement environ 15 secondes après le dernier actionnement

de touche et l'affichage de la source audio actuelle réapparaît sur l'écran.

Réglages dans le menu utiliser

Entrée CDC

Réglage du mode de l'entrée AUX arrêté. Réglages : ON (pour le raccordement d'un changeur de CD ou d'une autre source audio externe), OFF (pour le raccordement d'une interface Blaupunkt compatible C'n'C).

Appuyez sur la touche > pour ouvrir les sous-menus. Appuyez sur la touche > (14) pour passer d'un réglage à l'autre. Appuyez brièvement sur la touche MENU·OK 15 pour confirmer le réglage sélectionné.

L'autoradio s'arrête automatiquement, puis il se remet en marche avec le réglage sélectionné.

CN'C

Affectation d'un numéro d'appareil spécifique aux interfaces compatibles C'n'C (C'n'C = Command and Control). Longueur : 4 positions, chiffres de 0 à 9, lettres de A à F (hexadécimal).

Appuyez sur la touche > pour ouvrir les sous-menus. Appuyez sur la touche 16 / A2 pour sélectionner l'interface (« DEV 1 - 3 »). Appuyez sur la touche >14 pour modifier le numéro d'appareil. Appuyez sur la touche < 5 / > 14 pour passer d'une position à l'autre.

Le caractère de la position sélectionnée clignote.

Appuyez sur la touche 16 / A2 pour sélectionner un chiffre pour la position. Appuyez brièvement sur la touche MENU·OK ⑤ pour confirmer le numéro d'appareil entré.

Réglages utiliser

CDTEXT

Activation et désactivation de l'affichage du texte de CD. Réglages : ON (activé), OFF (désactivé).

Appuyez sur la touche >14 pour ouvrir le sous-menu. Appuyez sur la touche > (14) pour passer d'un réglage à l'autre. Appuyez brièvement sur la touche MENU·OK (15) pour confirmer le réglage sélectionné.

TA VOLUME

(uniquement pour la zone tuner « EUROPE »)

Réglage du volume sonore minimal pour les messages d'information routière. Réglage : 1 à 50.

Appuyez sur la touche > pour ouvrir le sous-menu. Appuyez sur la touche 16 / A2 ou tournez le bouton de réglage du volume 4 pour effectuer le réglage.

SENS

Possible uniquement dans le mode radio FM : Réglage de la sensibilité de la recherche de stations. Réglage : LO1 (minimum) à HI6 (maximum).

Appuyez sur la touche >14 pour ouvrir le sous-menu. Appuyez sur la touche 16 / A2 pour effectuer le réglage.

SCAN TIME

Réglage de la durée d'écoute lors du balayage par paliers de 5 secondes. Réglage : 5 à 30.

Appuyez sur la touche > pour ouvrir le sous-menu. Appuyez sur la touche 16 / A2 pour effectuer le réglage.

CLOCK SET

Réglage de l'heure.

Appuyez sur la touche > pour ouvrir le sous-menu. Appuyez sur la touche < 5 / >14 pour passer du nombre des heures au nombre des minutes ou inversement.

Le nombre des heures ou des minutes clignote lorsqu'il est sélectionné.

Appuyez sur la touche V 16 / A2 pour régler le nombre des heures ou des minutes. Appuyez brièvement sur la touche MENU·OK ⑮ pour confirmer l'heure d'arrivée.

Remarque :

Dans le mode d'affichage de l'heure sur 12 heures (12H MODE), l'heure est suivie de « A » le matin et de « P » l'après-midi.

12H/24H MODE

Sélection du mode d'affichage de l'heure sur 12 heures ou sur 24 heures. Réglages : 12H, 24H.

Appuyez sur la touche >① pour ouvrir le sous-menu. Appuyez sur la touche > (14) pour passer d'un réglage à l'autre.

CLOCK

Activation et désactivation de l'affichage de l'heure lorsque l'autoradio est arrêté et que le contact du véhicule est coupé. Réglages : ON (activé), OFF (désactivé).

Appuyez sur la touche > pour ouvrir le sous-menu. Appuyez sur la touche > (14) pour passer d'un réglage à l'autre. Appuyez brièvement sur la touche MENU·OK ⑮ pour confirmer le réglage sélectionné.

BEEP

Activation et désactivation du bip de confirmation. Réglages : ON (activé), OFF (désactivé).

Appuyez sur la touche >14 pour ouvrir le sous-menu. Appuyez sur la touche > (14) pour passer d'un réglage à l'autre. Appuyez brièvement sur la touche MENU·OK 15 pour confirmer le réglage sélectionné.

TEL VOL

Réglage du volume sonore minimal pour les instructions vocales du système de navigation et les communications téléphoniques. Réglage : 1 à 50.

Appuyez sur la touche >14 pour ouvrir le sous-menu. Appuyez sur la touche V⁽¹⁶⁾ / A⁽²⁾ ou tournez le bouton de réglage du volume (4) pour effectuer le réglage.

MUTE LVL

Réglage de l'abaissement rapide du volume sonore. Réglage : 0 à 50.

Appuyez sur la touche > pour ouvrir le sous-menu. Appuyez sur la touche 16 / A2 ou tournez le bouton de réglage du volume 4 pour effectuer le réglage.

ON VOLUME

Réglage du volume sonore à la mise en marche. Réglages : 0 à 50 ou LAST VOL (dernier volume sonore réglé avant l'arrêt de l'autoradio). Avec le réglage « LAST VOL », le volume sonore à la mise en marche est limité à la valeur 25.

Appuyez sur la touche > (14) pour sélectionner le réglage « LAST VOL » - ou appuyez sur la touche < 5 pour régler le volume sonore à la mise en marche entre 0 et 50. Appuyez sur la touche 16 / A2 ou tournez le bouton de réglage du volume 4 pour effectuer le réglage.

REG

(uniquement pour la zone tuner « EUROPE »)

Possible uniquement dans le mode radio FM : activation et désactivation de la fonction REG. Réglages : ON (activée), OFF (désactivée).

Appuyez sur la touche > pour ouvrir le sous-menu.

Appuyez sur la touche > (14) pour passer d'un réglage à l'autre.

PTYLANG

(uniquement pour la zone tuner « EUROPE »)

Possible uniquement dans le mode radio FM : sélection de la langue pour l'affichage des types de programme. Réglages : ENGLISH, FRANCAIS, DEUTSCH.

Appuyez sur la touche > pour ouvrir le sous-menu. Appuyez sur la touche 16 / A2 pour passer d'un réglage à l'autre.

PTY

(uniquement pour les zones tuner « EUROPE », « USA » et « SAMERICA »)

Possible uniquement dans le mode radio FM : activation et désactivation de la fonction PTY. Réglages : ON (activée), OFF (désactivée).

Appuyez sur la touche >① pour ouvrir le sous-menu. Appuyez sur la touche > (14) pour passer d'un réglage à l'autre.

DISP COL

Mélange des couleurs de base rouge, vert et bleu (RVB) pour l'éclairage de l'écran. Réglage : 0 à 16 pour R, V et B.

Appuyez sur la touche < 5 pour sélectionner le sous-menu « 4096 COL » (réglage de R, V et B), ou sur la touche >14 pour sélectionner le sous-menu « 256 COL » (réglage de R et V, B ne change pas). Appuyez sur la touche >① pour ouvrir le sous-menu. Appuyez sur la touche < 5 / > 14 pour passer d'une couleur à l'autre.

La valeur pour la couleur sélectionnée clignote.

Appuyez sur la touche 16 / A2 pour régler la valeur de la couleur sélectionnée. Appuyez brièvement sur la touche MENU·OK 15 pour confirmer le réglage sélectionné.

Réglages utilisateur

SCAN

Activation et désactivation du changement de couleur permanent de l'éclairage de l'écran. Réglages : ON (activé), OFF (désactivé).

Appuyez sur la touche >14 pour ouvrir le sous-menu. Appuyez sur la touche > (14) pour passer d'un réglage à l'autre. Appuyez brièvement sur la touche MENU·OK 15 pour confirmer le réglage sélectionné.

Si le changement de couleur permanent est activé, la couleur de l'éclairage de l'écran change continuellement sur l'ensemble du spectre des couleurs.

COL SCAN

Sélection de l'éclairage de l'écran pendant une recherche de couleur.

Appuyez sur la touche >14 pour démarrer la recherche de couleur. « SCANNING » et « OK (MENU) » apparaissent à tour de rôle sur l'écran et l'éclairage de l'écran change en continu. Appuyez brièvement sur la touche MENU·OK pour sélectionner la couleur réglée sur le moment.

DIM DAY/DIM NIGHT

Réglage de la luminosité de l'écran pour le jour (DIM DAY) ou pour la nuit (DIM NIGHT). Réglage : 1 à 16.

Appuyez sur la touche > pour ouvrir les sous-menus. Appuyez sur la touche 16 / A2 pour effectuer le réglage.

Si votre autoradio est raccordé comme décrit dans la notice de montage et que votre véhicule dispose de la sortie correspondante, la luminosité de l'écran passe de jour à nuit ou inversement lorsque vous allumez ou éteignez l'éclairage du véhicule.

AUX EDIT

Entrée d'un nom pour l'entrée AUX arrêtée dans le mode AUX. Longueur : 9 positions, caractères : A-Z, 0-9.

Appuyez sur la touche >14 pour ouvrir le sous-menu. Appuyez sur la touche < 5 / > 14 pour passer d'une position à l'autre.

Le caractère de la position sélectionnée clignote.

Appuyez sur la touche 16 / A2 pour sélectionner un chiffre pour la position. Appuyez brièvement sur la touche MENU·OK ⑤ pour confirmer le nom entré.

TRAF

(uniquement pour la zone tuner « EUROPE »)

Possible uniquement dans le mode radio FM : activation et désactivation de la priorité aux informations routières. Réglages : ON (activée), OFF (désactivée).

Appuyez sur la touche > pour ouvrir le sous-menu. Appuyez sur la touche > ⑭ pour passer d'un réglage à l'autre.

RDS

(uniquement pour la zone tuner « EUROPE »)

Possible uniquement dans le mode radio FM : activation et désactivation de la fonction RDS. Réglages : ON (activée), OFF (désactivée).

Appuyez sur la touche >① pour ouvrir le sous-menu. Appuyez sur la touche > ⑭ pour passer d'un réglage à l'autre.

Réglages d'usine

Réglage d'usine dans le menu utiliser :

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HI6
SCAN TIME	10
CLOCK	OFF
BEEP	ON
DIM DAY	15
DIM NIGHT	12
CDTEXT	OFF
12H/24H MODE	24H
CLOCKSET	00:00
TEL VOL	17
TA VOL	20
RDS*	ON
REG*	ON
TRAF*	OFF

• Uniquement dans la zone tuner « EUROPE » Vous pouvez rétablir les réglages d'usine de l'autoradio : Appuyez brièvement sur la touche MENU·OK 15 pour ouvrir le menu. Appuyez sur la touche 16 / A2 autant de fois qu'il est nécessaire pour faire apparaître l'option de menu « NORMSET »
• Appuyez sur la touche MENU·OK (15) et maintenez-la appuyée pendant plus de 4 secondes. « NORM ON » apparaît brièvement sur l'écran. L'autoradio s'arrête automatiquement, puis il se remet en marche avec les réglages d'usine.

Remarque :

Si vous appuyez sur la touche MENU·OK (15) pendant moins de 4 secondes, « NORM OFF »

apparaît sur l'écran et les réglages précédents sont conservés.

Informations utiles

Garantie

Notre garantie constructeur s'étend à tous nos produits achetés au sein de l'Union Européenne. Pour les appareils vendus en dehors de l'Union Européenne, les conditions de garantie applicables sont celles définies par notre représentant/agréé dans le pays.

Vous pouvez consulter les conditions de garantie sur le site www.blaupunkt.com ou les demander directement à :

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Service

Dans certains pays, Blaupunkt propose un service d'enlèvement et de réparation.

Vous pouvez contrôler si ce service est disponible dans votre pays à l'adresse www.blaupunkt.com.

Si vous souhaitez recourir à ce service, vous pouvez effectuer une demande d'enlèvement de votre autoradio par Internet.

Caractéristiques techniques

Alimentation électrique

Tension de service : 10,5 - 14,4 V

Consommation de courant

En fonctionnement : 10 A

10 s après l'arrêt : < 3,5 mA

Amplificateur

Puissance de sortie sinusoïdale :

4 x 26 watts pour

14,4 V sur 4 ohms.

Puissance maximale

4 x 50 watts

Tuner

Gammes d'ondes Europe/Thaïlande :

FM : 87,5-108 MHz

AM (OM) : 531 - 1602 kHz

OL (uniquement Europe) : 153 - 279 kHz

Gamme d'ondes USA :

FM : 87,7-107,9 MHz

AM (OM) : 530 - 1 710 kHz

Gammes d'ondes Amérique du Sud :

FM : 87,5-107,9 MHz

AM (OM) : 530 - 1 710 kHz

FM - Bande passante :

30-15000 Hz

CD

Bande passante :

20-20000 Hz

Sortie préamplificateur

4 canaux : 2 V

Sensibilité de sortie

Rear-AUX-IN : 1,2 V / 10 kΩ

Front-AUX-IN : 500 mV / 6 kΩ

Entrée TEL/NAVI : 10 V / 1 kΩ

Dimensions et poids

L x H x P (mm) : 182 x 53 x 155

Poids : env. 1,30 kg

Sous réserve de modifications

1 Touche

Réglages à utiliser 163

Appeler et quitter le menu utilisateur 163

Effectuer un réglage dans le menu utilisateur.....164

Réglages d'usine 167

Choix du niveau de préréglage

FR - Notice de montage

Consignes de sécurité

Respecter les consignes de sécurité suivantes pendant la durée du montage et du branchement.

• Débrancher la borne (-) de la batterie ! Respecter les consignes de sécurité du constructeur automobile ! Veiller à n'endommager aucune pièce du véhicule en perçant des trous.
• La section des câbles (+) et (-) ne doit pas dépasser 1,5 mm².
• Ne pas brancher les connecteurs du véhicule sur la radio !

Les câbles d'adaptation nécessaires pour le type de véhicule sont disponibles auprès des revendeurs BLAUPUNKT.

• En fonction du modèle, votre véhicule peut différer de cette description. Nous déclinons toute responsabilité en cas de dommages causés par des erreurs de montage ou de connexion et en cas de dommages consécutifs.

Si les indications décrites ici ne s'appliquent pas au montage que vous VOULEZ effectuer, adressez-vous à votre revendeur Blaupunkt, à votre constructeur automobile ou à notre service d'assistance téléphonique.

Pour le montage d'un amplificateur ou d'un changeur, les masses d'appareil doivent être d'abord connectées avant de connecter les fiches pour les connecteurs Line In ou Line Out.

Les masses des appareils externes ne doivent pas être raccordées à la masse de l'autoradio (boîtier).

Matériel de montage fourni
