SAN FRANCISCO 300 - Bilradio BLAUPUNKT - Gratis brugsanvisning og manual

BRUGSANVISNING SAN FRANCISCO 300 BLAUPUNKT

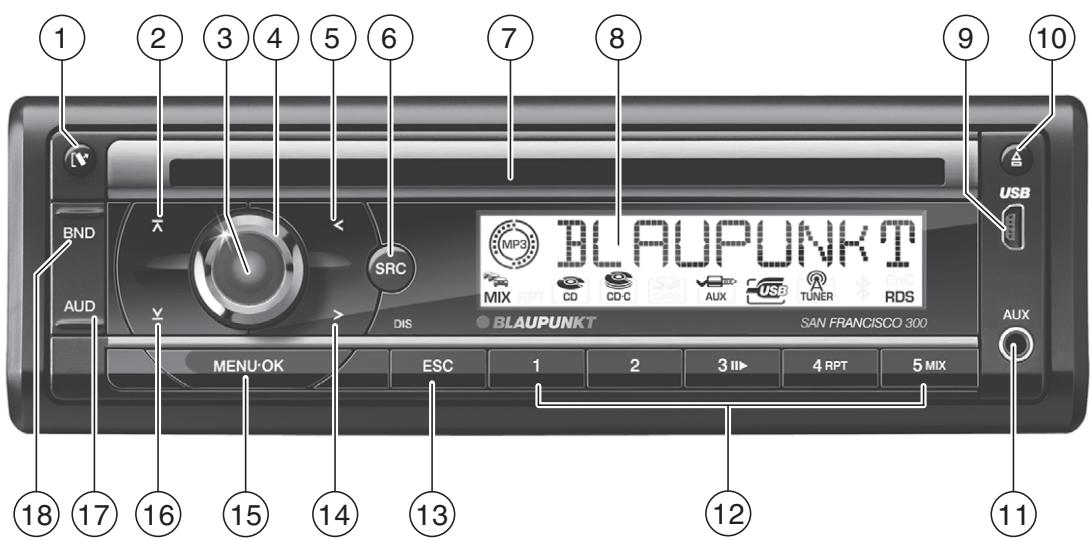

Radiotilstand: Indstil station 3 Tænd-/sluk-tast Andre tilstande: Titelvalg ? MENU•OK-tast I drift: Afbryd lyden fra bilradioen (Mute) Kort tryk: Åbn menu, bekræft indstillinger Langt tryk: Deaktiver bilradio Langt tryk: Start scanningsfunktion 4 Lydstyrkeregulering -tast

-tast I menuen: Rediger indstillinger Mp3-/WMA-/C‘n‘C-/cd-skifter-tilstand: Skift til næste mappe/næste cd Kort tryk: Aktivér bilradio

Lad det aftagelige betjeningspanel gå i indgreb

06.03.2009 11:46:57 Uhr

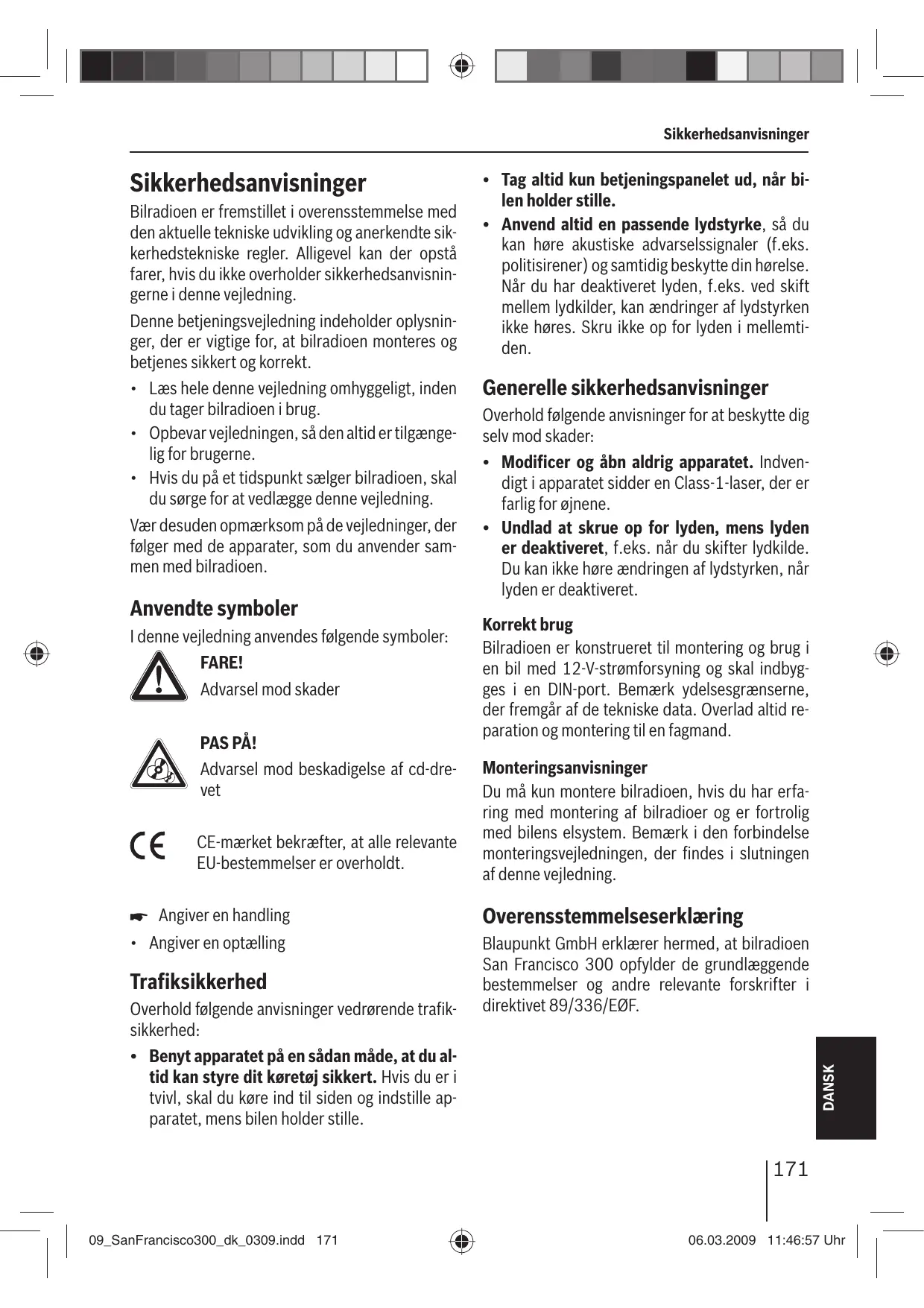

Sikkerhedsanvisninger Sikkerhedsanvisninger Bilradioen er fremstillet i overensstemmelse med den aktuelle tekniske udvikling og anerkendte sikkerhedstekniske regler. Alligevel kan der opstå farer, hvis du ikke overholder sikkerhedsanvisningerne i denne vejledning. Denne betjeningsvejledning indeholder oplysninger, der er vigtige for, at bilradioen monteres og betjenes sikkert og korrekt.

• Læs hele denne vejledning omhyggeligt, inden du tager bilradioen i brug.
• Opbevar vejledningen, så den altid er tilgængelig for brugerne.
• Hvis du på et tidspunkt sælger bilradioen, skal du sørge for at vedlægge denne vejledning. Vær desuden opmærksom på de vejledninger, der følger med de apparater, som du anvender sammen med bilradioen. Anvendte symboler I denne vejledning anvendes følgende symboler: FARE! Advarsel mod skader PAS PÅ! Advarsel mod beskadigelse af cd-drevet CE-mærket bekræfter, at alle relevante EU-bestemmelser er overholdt.

• Tag altid kun betjeningspanelet ud, når bilen holder stille.
• Anvend altid en passende lydstyrke, så du kan høre akustiske advarselssignaler (f.eks. politisirener) og samtidig beskytte din hørelse. Når du har deaktiveret lyden, f.eks. ved skift mellem lydkilder, kan ændringer af lydstyrken ikke høres. Skru ikke op for lyden i mellemtiden. Generelle sikkerhedsanvisninger Overhold følgende anvisninger for at beskytte dig selv mod skader:
• Modificer og åbn aldrig apparatet. Indvendigt i apparatet sidder en Class-1-laser, der er farlig for øjnene.
• Undlad at skrue op for lyden, mens lyden er deaktiveret, f.eks. når du skifter lydkilde. Du kan ikke høre ændringen af lydstyrken, når lyden er deaktiveret. Korrekt brug Bilradioen er konstrueret til montering og brug i en bil med 12-V-strømforsyning og skal indbygges i en DIN-port. Bemærk ydelsesgrænserne, der fremgår af de tekniske data. Overlad altid reparation og montering til en fagmand. Monteringsanvisninger Du må kun montere bilradioen, hvis du har erfaring med montering af bilradioer og er fortrolig med bilens elsystem. Bemærk i den forbindelse monteringsvejledningen, der findes i slutningen af denne vejledning. Overensstemmelseserklæring

• Angiver en optælling Blaupunkt GmbH erklærer hermed, at bilradioen San Francisco 300 opfylder de grundlæggende bestemmelser og andre relevante forskrifter i direktivet 89/336/EØF. Trafiksikkerhed Overhold følgende anvisninger vedrørende trafiksikkerhed:
• Benyt apparatet på en sådan måde, at du altid kan styre dit køretøj sikkert. Hvis du er i tvivl, skal du køre ind til siden og indstille apparatet, mens bilen holder stille. DANSK W Angiver en handling

Rengøringsanvisninger | Om bortskaffelse | Medfølgende dele Rengøringsanvisninger Opløsnings-, rengørings- og skuremiddel som for eksempel Cockpit-spray og plastplejemidler kan indeholder stoffer, der angriber bilradioens overflade.

• Anvend kun en tør eller let fugtet klud, når du rengør bilradioen.
• Rengør kontakterne på betjeningspanelet efter behov med en blød klud fugtet med sprit. Om bortskaffelse Bortskaf ikke gammelt udstyr med almindeligt husholdningsaffald! Vi anbefaler, at du anvender de returnerings- og indsamlingsmuligheder, som findes for bortskaffelse af gammelt udstyr. Medfølgende dele Ekstratilbehør (medfølger ikke) Kontakt din Blaupunkt-forhandler, eller søg på internettet på adressen www.blaupunkt.com for at finde oplysninger om ekstratilbehør, for eksempel:
• Den manuelle fjernbetjening eller ratfjernbetjeningen fra Blaupunkt til sikker og komfortabel betjening af grundfunktionerne (aktivering/deaktivering er ikke mulig med fjernbetjeningen)
• De C‘n‘C-kompatible interfaces fra Blaupunkt (C‘n‘C = Command and Control) til tilslutning af Bluetooth®-kompatible mobiltelefoner og Streaming-enheder (f.eks. vi Bluetooth®/USBinterfacet) samt af andre medier og apparater (f.eks. via iPod/USB-interfacet)
• Blaupunkt-cd-skifteren
• Blaupunkt- eller Velocity-forstærkeren (Amplifier) Følgende dele følger med ved levering: 1 Bilradio 1 Betjenings-/monteringsvejledning 1 Etui til betjeningspanelet 1 Holderamme 1 Sæt med smådele 2 Afmonteringsværktøj 1 USB-ledning Bemærk: Vi anbefaler, at du anvender originalt Blaupunkt-tilbehør (www.blaupunkt.com).

Ibrugtagning Ibrugtagning Montering/afmontering af betjeningspanel Bilradioen er forsynet med et aftageligt betjeningspanel (Release Panel) til beskyttelse mod tyveri. Ved levering befinder betjeningspanelet sig i det medfølgende etui. Når du har monteret radioen og skal tage den i brug, skal du først montere betjeningspanelet (se afsnittet "Montering af betjeningspanel" i dette kapitel). Tag altid betjeningspanelet med, når du forlader bilen. Uden denne betjeningspanel har bilradioen ingen værdi for tyve. Pas på! Beskadigelse af betjeningspanelet Pas på ikke at tabe betjeningspanelet. Transporter betjeningspanelet, så det er beskyttet mod stød, og kontakterne ikke kan blive snavsede. Udsæt ikke betjeningspanelet for direkte sollys eller andre varmekilder. Undgå direkte berøring af betjeningspanelets kontakter med huden. Montering af betjeningspanel W Skub betjeningspanelet ind i holderen på højre side af kabinettet. W Tryk forsigtigt betjeningspanelet ind i holderen til venstre, indtil den sætter sig fast. Aftagning af betjeningsdel W Tryk på tasten 1 for at låse betjeningspanelet op. Den venstre side af betjeningspanelet frigøres fra apparatet og sikres mod at falde ud med en rille. Indstil tuner-region Denne bilradio er beregnet til brug i forskellige regioner med forskellige frekvensområder og stationsteknologier. Fra fabrikkens side er tuner-regionen indstillet til "EUROPE" (Europa). Du kan desuden vælge tuner-regionerne "USA", "THAI" (Thailand) og "S AMERICA" (Sydamerika). Hvis du bruger bilradioen uden for Europa, skal du først indstille en egnet tuner-region: W Sluk i givet fald først bilradioen. W Hold tasterne MENU•OK ? og 4 < inde samtidig, og tryk på tænd/sluk-tasten 3. Bilradioen tændes. I displayet vises den aktuelt indstillede tuner-region. W Tryk flere gange på tasten @ / 2, indtil den ønskede tuner-region vises. W Tryk på tasten MENU•OK ?. Tænding/slukning Tænd/sluk med tænd/sluk-tasten W Hvis du vil tænde for apparatet, skal du trykke på tænd/sluk-tasten 3. Bilradioen tændes. W Tryk på tænd/sluk-tasten 3 i mere end 2 sekunder for at slukke apparatet. Bilradioen slukkes. Bemærk: Hvis du tænder for bilradioen, mens tændingen er slået fra, slukkes den igen automatisk efter 1 time, så køretøjets batteri skånes. Slukning/tænding via tændingen Når bilradioen er forbundet med tændingslåsen, som beskrevet i monteringsvejledningen, og det ikke er slukket med tænd/sluk-tasten 3, tændes og slukkes det sammen med tændingen. DANSK W Tag fat om betjeningspanelet på venstre side, og træk den over modstanden fra rillen lige ud af holderen. Bemærk: Bilradioen slukker automatisk, så snart betjeningspanelet tages af.

Ibrugtagning | Trafikradio Lydstyrke Indstilling af lydstyrken Lydstyrken kan indstilles i skridt fra 0 (stum) til 50 (maksimum). W Drej på lydstyrkereguleringen 4 for at ændre lydstyrken. Bemærk: Hvis der er sluttet en telefon eller et navigationssystem til bilradioen som beskrevet i monteringsvejledningen, afbrydes lyden i bilradioen, når du modtager et opkald eller en navigationsmeddelelse, så du kan føre telefonsamtalen eller høre navigationsmeddelelsen via bilradioens højttalere. På displayet vises "TELEPHONE". Afbryd lyden i bilradioen (Mute) Lydstyrken kan sænkes hurtigt til en værdi, du i forvejen har indstillet. W Tryk kort på tænd/sluk-tasten 3 for at afbryde lyden i bilradioen og aktivere den tidligere lydstyrke. På displayet vises "MUTE", mens lyden er deaktiveret. Du kan se, hvordan du indstiller mute-lydstyrken i kapitlet "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "MUTE LVL". Aktivering/deaktivering af demo-tilstand I demotilstand kan du se bilradioens funktioner som rulletekst på displayet. Du kan aktivere eller deaktivere demotilstand: W Sluk i givet fald først bilradioen. W Hold tasterne MENU•OK ? og 2 < inde samtidig, og tryk på tænd/sluk-tasten 3. Bilradioen tændes. På displayet vises kort "DEMO MODE", hvis du har aktiveret demotilstand. Når du trykker på en vilkårlig tast, afbrydes demo-mode, og du kan betjene apparatet. Visning af versionsnumre Du kan få vist versionsnumrene for apparatets forskellige komponenter. W Sluk i givet fald først bilradioen. W Hold tasterne MENU•OK ? og 1 < inde samtidig, og tryk på tænd/sluk-tasten 3. Bilradioen tændes. På displayet vises versionsnummeret på de første komponenter. De første tegn kendetegner komponenterne: P = processor, E = EPROM, A = Accordo. W Tryk på tasten 5 / > for at få vist versionsnumrene for de øvrige komponenter. W Tryk på tasten MENU•OK ? for at vende tilbage til den seneste lydkilde. Trafikradio I tuner-regionen "EUROPE" kan en FM-sender vise trafikmeldinger via et RDS-signal. Hvis du har prioriteret trafikmeldinger, stilles trafikmeldingen automatisk igennem, også hvis bilradioen ikke befinder sig i radiotilstand, eller hvis stationen er indstillet på bølgeområde MB eller LB. Hvis prioritering af aktiveret, vises køsymbolet ). Under en aktiveret trafikmelding vises "TRAFFIC" på displayet. Du kan læse, hvordan du aktiverer eller deaktiverer prioritering af trafikmeldinger i kapitlet "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "TRAF". Bemærk!

• Lydstyrken forøges, mens trafikmeldingen er aktiv. Du kan indstille minimumlydstyrken for trafikmeldinger (ser kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "TA VOLUME").
• Hvis du vil afbryde en aktiv trafikmelding, skal du trykke på tasten DIS/ESC =.

Radiotilstand Radiotilstand RDS Bemærk: På hvert hukommelsesniveau kan der lagres op til 5 stationer. I tuner-regionen "EUROPE" udsender mange FMsendere et RDS-signal (Radio Data System) sammen med deres programmer, som giver mulighed for følgende ekstra funktioner:

• Stationsnavnet vises i displayet.
• Bilradioen registrerer trafikmeldinger og nyhedsudsendelser og kan aktivere dem automatisk i alle tilstande (f.eks. i cd-tilstand).
• Alternativ frekvens (AF): Når RDS-funktionen AF (alternativ frekvens) er aktiveret, skifter bilradioen automatisk til den bedst modtagne frekvens for den indstillede station.
• Regional (REG): Nogle stationer inddeler på bestemte tidspunkter deres program i regionalprogrammer med forskelligt indhold. Når REG-funktionen er aktiveret, skifter bilradioen kun til alternative frekvenser, hvor det samme regionalprogram sendes. Indstilling af stationer Du kan se, hvordan du aktiverer eller deaktiverer RDS- eller REG-funktionen, i kapitlet "Brugerindstillinger", afsnittet "Foretag indstillinger brugermenuen" (menupunkterne "RDS", "REG"). Aktivering af stationssøgning W Tryk på tasten @/ 2 for at starte stationssøgningen. W Tryk på tasten SRC 6, indtil "TUNER" vises: Det aktuelle hukommelsesniveau vises en gang som rulletekst på displayet. Valg af hukommelsesniveau Du kan vælge følgende hukommelsesniveauer i de enkelte tuner-regioner: Region EUROPE Hukommelsesniveau

FM1, FM2, FMT, MB, LB

FM1, FM2, FMT, AM, AMT

Indstille station manuelt W Tryk kort på tasten 5 / > en eller flere gange for at ændre frekvensen trinvist og i lang tid for at ændre frekvensen hurtigt. Bemærk!

• For tuner-regionen "EUROPE": I bølgeområdet FM indstilles den næste station i stationskæden automatisk, hvis RDS-funktionen er aktiveret.
• For tuner-regionen "EUROPE", "USA" og "S AMERICA": I bølgeområdet FM vises den aktuelt valgte programtype, hvis PTYfunktionen er aktiveret, ligesom den kan ændres (se kap. "PTY"). Den næste station, som kan modtages, indstilles. Bemærk!
• For tuner-regionen "EUROPE": I bølgeområdet FM indstilles kun trafikradiostationer, hvis du har prioriteret trafikradio (
• For tuner-regionen "EUROPE", "USA" og "S AMERICA": I bølgeområdet FM indstilles den næste station med den aktuelt valgte programtype, hvis du har aktiveret PTYfunktionen (se kap. "PTY").
• Du kan indstille søgningens følsomhed (se kapitlet "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "SENS"). DANSK Skift til radiotilstand Der findes flere måder at indstille en station på: W Tryk på tasten BND B flere gange, indtil det ønskede hukommelsesniveau vises.

Radiotilstand Gem station/hent gemt station W Vælg det ønskede hukommelsesniveau. W Indstil evt. den ønskede station. W Tryk på stationstasten 1 - 5 < i ca. 2 sekunder for at gemme den aktuelle sender på tasten. - eller W Tryk kort på stationstasten 1 - 5 < for at hente den gemte station. W Hold tasten BND B inde i ca. 2 sekunder. Tuneren begynder med den automatiske stationssøgning; på displayet vises "FM TSTORE" eller "AM TSTORE". Når lagringen er afsluttet, afspilles stationen på stationsplads 1 på niveauet FMT eller AMT. Bemærk: For tuner-regionen "EUROPE": Hvis du har ), gemmes kun prioriteret trafikradio ( trafikradiostationer. scanne stationer PTY Med scanningsfunktionen scannes hver af de stationer, der kan modtages i det aktuelle bølgeområde. W Tryk på tasten MENU•OK ? i ca. 2 sekunder for at starte scanningen eller kort for at afspille den aktuelt indstillede station. I tuner-regionen "EUROPE", "USA" og "S AMERICA" kan en FM-station sende sin aktuelle programtype, f.eks. KULTUR, POP, JAZZ, ROCK, SPORT eller VIDENSKAB. Med PTY-funktionen kan du hurtigt søge målrettet efter en bestemt programtype, f.eks. rock- eller sportsudsendelser. Bemærk, at PTY-funktionen ikke understøttes af alle stationer. Under scanningen vises skiftevis "SCAN" og den aktuelle frekvens på displayet sammen med hukommelsesniveauet eller stationsnavnet. Bemærk: For radiotilstand kan scanningstiden indstilles for hver station (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "SCAN TIME"). Automatisk lagring af stationer (Travelstore) Med Travelstore kan du søge automatisk efter de 5 stationer i regionen, der sender med de kraftigste signaler, og gemme dem på et hukommelsesniveau. Stationer, der tidligere er blevet lagret på dette hukommelsesniveau, bliver slettet. I tuner-regionen "EUROPE" og "THAI" kan du med Travelstore gemme 5 FM-stationer på hukommelsesniveauet FMT. I tuner-regionen "USA" og "S AMERICA" kan du med Travelstore desuden gemme 5 AM-stationer på hukommelsesniveauet AMT. W Vælg et hukommelsesniveau for det ønskede bølgeområde, f.eks. FM1 eller AM. Bemærk: Hvis du vil udnytte PTY-funktionen, skal du aktivere den separat i menuen (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "PTY"). Valg af programtype Bemærk: I tuner-regionen "EUROPE" kan du indstille det sprog, som programtyperne skal vises på (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "PTY LANG"). W Tryk kort på tasten

Den aktuelt valgte programtype vises kort, og du kan vælge en anden programtype. W Tryk på tasten 5 / >, indtil den ønskede programtype er valgt. Søgning af station W Tryk på tasten @/

Så snart søgningen starter, vises kort "SEARCH" på displayet. Derefter vises den aktuelle programtype.

06.03.2009 11:46:59 Uhr

Radiotilstand | Cd-/mp3-/WMA-/C‘n‘C-/cd-skifter-tilstand Bemærk!

• Hvis der ikke bliver fundet nogen station med den valgte programtype, vises kort "NO PTY", og der lyder et bip. Den sidste station, der er modtaget, vælges igen.
• Hvis den indstillede eller en anden station fra rækken af stationer sender den ønskede programtype på et senere tidspunkt, skifter bilradioen automatisk fra den aktuelle lydkilde (f.eks. cd) til stationen med den ønskede programtype. Bemærk, at denne funktion ikke understøttes af alle stationer. Indstil displayvisning W Tryk på tasten DIS/ESC = for at skifte mellem de to visninger: Display Betydning Stationsnavn ABCDEF eller eller hukommelsesniveau/ FM1 102.90 frekvens Hukommelsesniveau/ FM1 11:32 klokkeslæt Cd-/mp3-/WMA-/C‘n‘C-/ cd-skifter-tilstand Grundlæggende oplysninger Cd-/mp3-/WMA-tilstand Du kan med denne bilradio afspille musik-cd'er (CDDA) og CD-R/RW'er med musik-, mp3- eller WMA-filer samt mp3- eller WMA-filer på USB-medier. Fare for ødelæggelse af cd-rom-drevet! Cd'er med kontur (shape-cd'er) og cd'er med en diameter på 8 cm (mini-cd'er) må ikke anvendes. For beskadigelser af cd-drevet på grund af uegnede cd'er påtager vi os intet ansvar. Bemærk!
• For at sikre en fejlfri funktion bør du kun anvende cd'er med Compact-Disc-logoet.
• Blaupunkt kan ikke garantere fejlfri funktion af kopibeskyttede cd'er eller alle de rå cd'er og USB-medier, der findes på markedet. Vær opmærksom på følgende angivelser, når du laver et mp3-/WMA-medie:
• Navngivning af titler og mapper: – Maks. 16 tegn (cd) eller 24 tegn (USB) inkl. filtypenavn ".mp3" eller ".wma" (ved flere tegn reduceres antallet af titler og mapper, som bilradioen kan registrere) – Ingen omlyde eller specialtegn
• Cd-formater: Musik-cd (CDDA), CD-R/RW, Ø: 12 cm
• Cd-brænderhastighed: Maks. 16 gange (anbefales)

Cd-/mp3-/WMA-/C‘n‘C-/cd-skifter-tilstand C‘n‘C-tilstand Med C'n'C-interfacet fra Blaupunkt (C'n'C = Command and Control) opnås en endnu mere komfortabel betjening af apparater og medier, som er sluttet til bilradioen via et C'n'C-kompatibelt Blaupunkt-interface. Før du tilslutter et C'n'C-kompatibelt Blaupunktinterface, skal du kontrollere tilstanden af AUXindgangen på bagsiden. Læs i den forbindelse afsnittet "AUX-indgang på bagsiden" i kapitlet "Eksterne lydkilder". Cd-skifter-tilstand Du kan slutte følgende cd-skiftere til bilradioen:

• Blaupunkt IDC A09 Oplysninger om håndtering af cd'er, ilægning af cd'er og håndtering af cd-skifteren fremgår af brugsanvisningen til cd-skifteren. Før du tilslutter en cd-skifter, skal du kontrollere tilstanden af AUX-indgangen på bagsiden. Læs i den forbindelse afsnittet "AUX-indgang på bagsiden" i kapitlet "Eksterne lydkilder". Skift til cd-/mp3-/WMA-/C‘n‘C-/ cd-skifter-tilstand W Tryk på tasten SRC 6, indtil den ønskede lydkilde vises:
• "MP3": Ilagt cd, som allerede er registeret som en mp3-cd.
• "USB": Tilsluttet USB-medie.
• Navn på apparat, der er tilsluttet via C‘n‘C
• "CDC / AUX": Tilsluttet cd-skifter (hvis der ikke er tilsluttet andre eksterne lydkilder). Bemærk!
• Den aktuelle lydkilde kan kun vælges, hvis der er ilagt en cd eller er tilsluttet et passende apparat (f.eks. et USB-medie eller en cd-skifter).

• Hvis bilradioen først skal læse dataene fra et tilsluttet apparat eller medie før afspilning, vises "READING" under læsningen på displayet. Dette kan vare op til 1 minut ved større datamængder. Hvis apparatet eller mediet er beskadiget, eller de overførte data ikke kan afspilles, vises en meddelelse på displayet (f.eks. "ERROR" eller "USB ERROR").
• Hvis den tilsluttede cd-skifter først registerer de ilagte cd'er (f.eks. efter en afbrydelse af strømforsyningen eller efter magasinskift), vises "MAG SCAN" imens. Hvis cd-skifteren ikke indeholder cd'er eller magasin, vises "NO DISC". Isætte cd Bemærk: Når cd'en automatisk trækkes ind, må dette ikke hindres eller fremskyndes. W Skub cd'en ind i cd-porten 7 med den trykte side opad, indtil du mærker modstand. Cd'en trækkes automatisk ind, og dataene kontrolleres (på displayet vises "READING" imens). Derefter begynder afspilningen i cdeller mp3-tilstand. I displayet vises cd-symbolet, når cd'en er ilagt. Bemærk: Hvis den ilagt cd ikke kan afspilles, vises kort "CD ERROR", og cd'en skubbes ud igen efter ca. 2 sekunder. Fjernelse af cd Bemærk!
• En cd, der er skubbet ud og ikke er taget ud, trækkes automatisk ind igen efter ca. 10 sekunder.
• Du kan også skubbe cd'er ud, når bilradioen er slukket, eller når en anden lydkilde er aktiv. W Tryk på tasten cd ud. : for at skubbe en ilagt

06.03.2009 11:46:59 Uhr

Cd-/mp3-/WMA-/C‘n‘C-/cd-skifter-tilstand Tilslutning/fjernelse af USB-medie Afbrydelse af afspilningen Hvis du vil tilslutte et USB-medie, skal det medfølgende USB-kabel være sluttet til bilradioen (se monteringsvejledningen). W Tryk på tasten 3 < for at afbryde afspilningen ("PAUSE") eller fortsætte den. W Sluk bilradioen, så mediet tilsluttes og afbrydes korrekt. Afspilningstilstand (kun i mp3-/ WMA-tilstand) W Slut USB-mediet til USB-kablet, eller fjern det. Bilradioen kan afspille afspilningslister, der er oprettet med en mp3-manager som f.eks. WinAmp eller Microsoft Media Player. Afspilningslisterne skal være gemt i rodmappen på cd'en eller USBmediet. Følgende afspilningslisteformater kan registreres: M3U, PLS. Bemærk:

• Hvis det tilsluttede USB-medie ikke afspilles, vises kort "USB ERROR".
• Den tid, der skal bruges til indlæsningen, afhænger af model og størrelse af USBmediet. Valg af titel W Tryk kort på tasten 5 / til den forrige/næste titel. > for at skifte Bemærk: Hvis den aktuelle titel afspilles mere end 3 sekunder, starter titlen igen efter et tryk på 5. Vælg mappe/cd (kun i mp3-/WMA-/ C‘n‘C- eller cd-skifter-tilstand) W Tryk på tasten @/ 2 for at skifte til forrige/næste mappe eller til forrige/næste cd. Bemærk: Du kan også skifte mellem afspilningslister på et apparat, der er tilsluttet via C‘n‘C. Hurtig søgning W Hold tasten 5 / > inde, indtil den ønskede position er nået. Valg af titel afspilningsliste-tilstand W Tryk på tasten 2 < i ca. 2 sekunder for at skifte til afspilningslistetilstand: På displayet vises "LIST MODE" kortvarigt. Den første titel i den første afspilningsliste afspilles. Bemærk: Hvis mediet ikke indeholder nogen afspilningslister, vises kort "NO LIST". W Tryk kort på tasten 5 / > for at skifte til den forrige/næste titel i den aktuelle afspilningsliste. W Tryk på tasten @/ 2 for at skifte til forrige/næste afspilningsliste. På displayet vises kort navnet på den valgte afspilningsliste, og den første titel i afspilningslisten afspilles. Forlad afspilningslistetilstand W Tryk på tasten 2 < i ca. 2 sekunder: På displayet vises "LIST OFF" kortvarigt. Det aktuelle musikstykke afspilles. Scan alle titler Med scanningsfunktionen scannes alle tilgængelige titler. W Tryk på tasten MENU•OK ? i ca. 2 sekunder for at starte scanningen eller kort for at den aktuelle titel. DANSK På displayet vises USB-symbolet, hvis der er tilsluttet et USB-medie. Første gang USB-mediet vælges som lydkilde, efter at bilradioen er tilsluttet eller tændt, indlæses dataene (på displayet vises "READING" imens).

Cd-/mp3-/WMA-/C‘n‘C-/cd-skifter-tilstand Under scanningen vises skiftevis "SCAN" og det aktuelle titelnummer på displayet sammen med filnavnet. Bemærk!

• I cd-skifter-tilstand varer scanningstiden ca. 10 sekunder pr. titel. For alle andre tilstande kan scanningstiden indstilles for hver titel (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "SCAN TIME").
• I afspilningstilstand (mp3-tilstand) scannes kun titlen for den aktuelle afspilningsliste. Afspil titler i tilfældig rækkefølge W Tryk på tasten 5 MIX < for at skifte mellem afspilningstilstande: Drift

I C‘n‘C-tilstand kan der være flere afspilningstilstande afhængigt af det tilsluttede apparat Ikke i mp3-afspilningsliste-tilstand Hvis RPT-funktionen er aktiveret, vises RPTsymbolet på displayet. Indstil displayvisning W Tryk på tasten DIS/ESC = en eller flere gange for at skifte mellem disse visninger: Miks titler for den aktuelle mappe Miks titler for medie Drift Miks titler på den aktuelle cd Miks titler på alle cd'er Normal afspilning

Display 01 ABC Betydning Nummer på musikstykke og afspilningstid Nummer på musikstykke og klokkeslæt Filnavn ABCDEF Kunstner 1 ABCDEF Albumnavn 1 PLAY 02:15 Afspilningstid CLK 18:33 Klokkeslæt T 01 02:15 T 01 18:33 Mp3/ WMA/ C‘n‘C

I C‘n‘C-tilstand kan der være flere afspilningstilstande afhængigt af det tilsluttede apparat Ikke i mp3-afspilningsliste-tilstand Hvis MIX-funktionen er aktiveret, vises MIXsymbolet på displayet. T 01 02:15 Afspil enkelte titler eller cd'er eller mapper gentagne gange CDC W Tryk på tasten 4 RPT < for at skifte mellem afspilningstilstande: T 01 18:33 CD 02T 03

Nummer på musikstykke og afspilningstid Nummer på musikstykke og klokkeslæt Nummer på cd og musikstykke Kunstner og albumnavn skal være gemt som ID3-tag og vises kun i ca. 10 sekunder og som rulletekst; ellers vises filnavnet.

Cd-/mp3-/WMA-/C‘n‘C-/cd-skifter-tilstand | Eksterne lydkilder Eksterne lydkilder Front-AUX-IN-bøsning FARE! Øget risiko for personskade på grund af stik. I tilfælde af ulykker kan det fremstående stik i front-AUX-IN-bøsningen forårsage personskader. Brugen af ligestik eller adapter medfører øget risiko for skader. Vi anbefaler derfor at bruge vinklede palstik, f.eks. Blaupunkt tilbehørskabel (7 607 001 535). Så snart en ekstern lydkilde som f.eks. en bærbar cd-/MiniDisc- eller mp3-afspiller sluttes til frontAUX-IN-bøsningen, kan du vælge den med tasten SRC 6. På displayet vises derefter "FRONT AUX". AUX-indgang på bagsiden Via AUX-indgangen på bagsiden (Rear-AUX-IN) kan du slutte forskellige eksterne lydkilder til bilradioen:

• C‘n‘C-kompatible apparater fra Blaupunkt-tilbehørsprogrammet (f.eks. et C‘n‘C-kompatibelt Bluetooth®/USB- eller iPod®/USB-interface; C‘n‘C = Command and Control).
• Andre eksterne lydkilder såsom bærbare cdafspillere, MiniDisc-afspillere, mp3-afspillere eller et ikke-C'n'C-kompatibelt Blaupunkt-interface. Bemærk: Hvis du vil tilslutte en ekstern lydkilde via AUX-indgangen på bagsiden, skal du bruge et adapterkabel. Dette kabel (Blaupunkt-nr.: 7 607 897 093) kan du købe hos din autoriserede Blaupunkt-forhandler. Før du tilslutter et bestemt apparat, skal du kontrollere tilstanden af AUX-indgangen på bagsiden og eventuelt ændre indstillingen (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "CDC"). Sørg for kun at ændre indstillinger, hvis der ikke er sluttet et apparat til AUX-indgangen på bagsiden. Fjern først tilsluttede apparater, mens bilradioen er slukket. Start C'n'C-tilstand W Tryk på tasten SRC 6, indtil navnet på det apparat, der er tilsluttet via C'n'C vises på displayet. Afspilningen starter. Bemærk!
• C'n'C-tilstand kan kun vælges, hvis der er tilsluttet en egnet enhed via et C'n'C-kompatibelt interface.
• Læs, hvordan du betjener radioen i C‘n‘Ctilstand, i kapitlet "Cd-/mp3-/WMA-/ C‘n‘C-/cd-skifter-tilstand".
• Du kan tilslutte op til 3 C'n'C-kompatible Blaupunkt-interfaces til bilradioen med brug af egnede adapterkabler. For at bilradioen kan skelne mellem de enkelte interfaces, kan du tildele hvert interface et individuelt apparatnummer (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "C‘N‘C"). Start AUX-tilstand W Tryk på tasten SRC 6, indtil "CDC / AUX" vises på displayet. Afspilningen starter. Bemærk: Du kan angive et navn for AUX-indgangen på bagsiden, som vises på displayet i AUX-tilstand, når du har valgt den tilsluttede lydkilde (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "AUX EDIT"). DANSK Bemærk Du kan aktivere eller deaktivere visning af cdtekst på en musik-cd (se kap. "Brugerindstillinger", afsnittet "Foretag indstillinger i brugermenuen", menupunktet "CD TEXT"). Hvis du har aktiveret cd-tekst, vises den relevante cdtekst en gang som rulletekst i starten af titlen.

• Indstil lydstyrkefordelingen venstre/højre (balance) eller for/bag (fader)
• Indstil basforøgelsen ved lav lydstyrke (X-bass). BASS Basniveau. Indstillinger: -7 til +7. W Tryk på tasten > for at åbne undermenuen. I den udvidede lydmenu kan du desuden foretage følgende indstillinger:
• Indstil 3-Band-equalizer: – Indstil mellemtoneniveau. – Vælg bas-, mellemtone- og diskantfrekvens. – Indstil kvalitetsfaktor for bas og mellemtoner.
• Foretag udvidet X-Bass-indstilling (niveau og frekvens)
• Vælg equalizer-forindstilling TREBLE Diskantniveau. Indstillinger: -7 til +7. W Tryk på tasten > for at åbne undermenuen. Bemærk: Indstillingerne for bas, mellemtoner og diskant gemmes for den aktuelle lydkilde. Hent og forlad lydmenuen W Tryk kort på tasten AUD A for at åbne lydmenuen. W Tryk på tasten @/ 2, indtil det ønskede menupunkt er valgt. W Foretag indstillingerne (se næste afsnit). W Tryk kort på tasten MENU•OK ? for at vælge et andet menupunkt. - eller W Tryk kort på tasten DIS/ESC = for at forlade menuen. Bemærk: Menuen forlades automatisk ca. 15 sekunder efter det sidste tastetryk, og du vender tilbage til displayet for den aktuelle lydkilde. W Tryk på tasten indstillingen. W Tryk på tasten indstillingen.

2 for at foretage 2 for at foretage Balance Lydstyrkefordeling venstre/højre. Indstillinger: L9 (venstre) til R9 (højre). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten indstillingen.

2 for at foretage X-BASS Forøgelse af bassen ved lav lydstyrke. Indstillinger: 0 (fra) til 3 (kraftigste forøgelse). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten indstillingen.

Lydindstillinger Hent og forlad udvidet lydmenu W Vælg i lydmenuen menupunktet "ENHANCED". W Tryk på tasten menuen. > for at åbne ENHANCED- W Tryk på tasten @/ 2, indtil det ønskede menupunkt er valgt. W Foretag indstillingerne (se næste afsnit). W Tryk kort på tasten MENU•OK ? for at vælge et andet menupunkt. - eller W Tryk kort på tasten DIS/ESC = for at forlade menuen. Foretag indstillinger i den udvidede lydmenu E-BASS Indstil basfrekvens og kvalitetsfaktor. Indstillinger:

• Kvalitetsfaktor: 0,5/0,75/1,0/1,25 W Tryk på tasten > for at åbne undermenuen E-MIDDLE. W Tryk på tasten @/ 2 for at skifte mellem undermenuerne "GAIN" (niveau), "FREQ" (frekvens) og QFAC (kvalitetsfaktor). W Tryk på tasten 5 / > for at skifte mellem de tilgængelige indstillinger i undermenuen. E-XBASS Indstil X-basniveau og -frekvens. Indstillinger:

Brugerindstillinger Brugerindstillinger W Tryk på tasten interfacet ("DEV 1 - 3"). Hent og forlad brugermenuen W Tryk på tasten nummer. W Tryk kort på tasten MENU•OK ? for at åbne menuen. W Tryk på tasten @/ 2, indtil det ønskede menupunkt er valgt. W Foretag indstillingerne (se næste afsnit). W Tryk kort på tasten MENU•OK ? for at vælge et andet menupunkt. - eller W Tryk kort på tasten DIS/ESC = for at forlade menuen. Bemærk: Menuen forlades automatisk ca. 15 sekunder efter det sidste tastetryk, og du vender tilbage til displayet for den aktuelle lydkilde. Foretag indstillinger i brugermenuen CDC Indstil tilstand for AUX-indgang på bagsiden. Indstillinger: ON (til tilslutning af en cd-skifter eller en anden ekstern lydkilde), OFF (til tilslutning af et C‘n‘C-kompatibelt Blaupunkt-interface). W Tryk på tasten > for at åbne undermenuen. 2 for at vælge > for at ændre apparat- W Tryk på tasten 5 / lem positionerne. > for at skifte mel- Tegnet på den valgte position blinker, når det er valgt. W Tryk på tasten @/ 2 for at vælge et ciffer på den valgte position. W Tryk kort på tasten MENU•OK ? for at bekræfte det indtastede apparatnummer. CDTEXT Aktivér eller deaktiver visning af cd-tekst. Indstillinger: ON (til), OFF (fra). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten stillingerne. > for at skifte mellem ind- W Tryk kort på tasten MENU•OK ? for at bekræfte den valgte indstilling. > for at skifte mellem ind- TA VOLUME (kun for tuner-region "EUROPE") Indstil minimumlydstyrken for trafikmeldinger. Indstillinger: 1 – 50. W Tryk på tasten > for at åbne undermenuen. W Tryk kort på tasten MENU•OK ? for at bekræfte den valgte indstilling. W Tryk på tasten @/ 2, eller drej lydstyrkereguleringen 4 for at foretage indstillingen. W Tryk på tasten stillingerne. Bilradioen slukkes automatisk og tændes igen med den valgte indstilling. C‘N‘C Tildel de tilsluttede C‘n‘C-kompatible interfaces et individuelt apparatnummer (C‘n‘C = Command and Control). Længde: 4 positioner, cifre: 0-9, A-F (hexadecimal). W Tryk på tasten > for at åbne undermenuen. SENS Kun mulig i FM-radiotilstand: Indstil stationssøgerens følsomhed. Indstillinger: LO1 (laveste) – HI6 (højeste). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten indstillingen.

2 for at foretage CLOCK SET Indstilling af klokkeslæt. W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten 5 / lem minutter og timer. > for at skifte mel- Minut- og timevisningen blinker, hvis den er valgt. W Tryk på tasten @/ minutter og timer. 2 for at indstille W Tryk kort på tasten MENU•OK ? for at bekræfte det indtastede klokkeslættet. Bemærk: I 12-timers-visning (12H MODE) vises et "A" foran klokkeslættet før middag og et "P" efter middag.

Vælg 12- eller 24-timers-visning. Indstillinger: 12H, 24H. W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten stillingerne. > for at skifte mellem ind- CLOCK Aktivér eller deaktiver visning af klokkeslæt ved deaktiveret radio og deaktivere køretøjstænding. Indstillinger: ON (til), OFF (fra). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten stillingerne. > for at skifte mellem ind- BIP Aktivér eller deaktiver bekræftelsestone. Indstillinger: ON (til), OFF (fra). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten stillingerne. > for at skifte mellem ind- W Tryk kort på tasten MENU•OK ? for at bekræfte den valgte indstilling. TEL VOL Indstil den mindste lydstyrke til navigationsmeddelelser og telefonsamtaler. Indstillinger: 1 - 50. W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten @ / 2, eller drej lydstyrkereguleringen 4 for at foretage indstillingen. MUTE LVL Indstil lydstyrken ved afbrydelse af lyden. Indstillinger: 0 – 50. W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten @/ 2, eller drej lydstyrkereguleringen 4 for at foretage indstillingen. ON VOLUME Indstil startlydstyrken Indstillinger: 0 – 50 eller LAST VOL (den lydstyrke, der var indstillet, før bilradioen blev slukket). Ved indstillingen "LAST VOL" er startlydstyrken begrænset til maks. 25. W Tryk på tasten > for at vælge indstillingen "LAST VOL". - eller W Tryk på tasten 5 for at indstille startlydstyrken på mellem 0 og 50. W Tryk på tasten @/ 2, eller drej lydstyrkereguleringen 4 for at foretage indstillingen. W Tryk kort på tasten MENU•OK ? for at bekræfte den valgte indstilling. DANSK SCAN TIME Indstil scanningstiden i trin a 5 sekunder. Indstillinger: 5 – 30. W Tryk på tasten > for at åbne undermenuen.

Brugerindstillinger REG (kun for tuner-region "EUROPE") Kun mulig i FM-radiotilstand: Aktivér eller deaktiver REG-funktion. Indstillinger: ON (til), OFF (fra). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten stillingerne. > for at skifte mellem ind- PTY LANG (kun for tuner-region "EUROPE") Kun mulig i FM-radiotilstand: Vælg sprog for visning af programtyper. Indstillinger: ENGLISH, FRANCAIS, DEUTSCH. W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten @/ lem indstillingerne. 2 for at skifte mel- PTY (kun for tuner-region "EUROPE", "USA", "S AMERICA") Kun mulig i FM-radiotilstand: Aktivér eller deaktiver PTY-funktion. Indstillinger: ON (til), OFF (fra). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten stillingerne. > for at skifte mellem ind- DISP COL Bland farve for displaybelysningen ud fra grundfarverne rød, grøn og blå (RGB). Indstillinger: For R, G og B fra 0 til 16. W Tryk på tasten 5 for at vælge undermenuen "4096 COL" (indstilling af R, G og B) eller tasten > for at vælge undermenuen "256 COL" (indstilling af R og G, B forbliver uændret). W Tryk på tasten nuen. > for at åbne underme- W Tryk på tasten lem farverne.

> for at skifte mel- Værdien af den valgte farve blinker. W Tryk på tasten @/ 2 for at indstille værdien af den valgte farve. W Tryk kort på tasten MENU•OK ? for at bekræfte den valgte indstilling. SCAN Aktivér eller deaktiver konstant farveskift i displaybelysningen. Indstillinger: ON (til), OFF (fra). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten stillingerne. > for at skifte mellem ind- W Tryk kort på tasten MENU•OK ? for at bekræfte den valgte indstilling. Hvis du har aktiveret konstant farveskift, ændres farven på displaybelysningen løbende i hele farvespektret. COL SCAN Vælg farve til displaybelysningen under en farvesøgning. W Tryk på tasten > for at starte farvesøgningen. På displayet vises skiftevis "SCANNING" og "OK (MENU)", og farven på displaybelysningen ændres løbende. W Tryk kort på tasten MENU•OK ? for at vælge den netop indstillede farve.

2 for at foretage Hvis du har tilsluttet bilradioen som beskrevet i monteringsvejledningen, og din bil er udstyret med en tilsvarende tilslutning, kan du skifte mel-

Brugerindstillinger / Fabriksindstillinger AUX EDIT Indtast navnet på AUX-indgangen på bagsiden i AUX-tilstand. Længde: 9 positioner, tegn: A-Z, 0-9. W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten 5 / lem positionerne. > for at skifte mel- Tegnet på den valgte position blinker, når det er valgt. W Tryk på tasten @/ 2 for at vælge et tegn på den valgte position. W Tryk kort på tasten MENU•OK ? for at bekræfte det indtastede navn. TRAF (kun for tuner-region "EUROPE") Kun mulig i FM-radiotilstand: Aktivér eller deaktiver prioritering af trafikmeldinger. Indstillinger: ON (til), OFF (fra). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten stillingerne. > for at skifte mellem ind- RDS (kun for tuner-region "EUROPE") Kun mulig i FM-radiotilstand: Aktivér eller deaktiver RDS-funktion. Indstillinger: ON (til), OFF (fra). W Tryk på tasten > for at åbne undermenuen. W Tryk på tasten stillingerne. > for at skifte mellem ind- Fabriksindstillinger Fabriksindstillinger i brugermenuen: ON VOLUME LAST VOL MUTE LVL

• Kun i tuner-region "EUROPE" Du kan gendanne bilradioens oprindelige fabriksindstillinger: W Tryk kort på tasten MENU•OK ? for at åbne menuen. W Tryk på tasten @/ 2, indtil menupunktet "NORMSET" er valgt. W Tryk på tasten MENU•OK ? i mere end 4 sekunder. På displayet vises "NORM ON" kortvarigt. Bilradioen slukkes automatisk og tændes igen med fabriksindstillingerne. Bemærk: Hvis du trykker på tasten MENU•OK ? i mindre end 4 sekunder, vises "NORM OFF" på displayet, og de hidtidige indstillinger bevares. DANSK lem dag og nat på displayets lysstyrke ved at tænde eller slukke for bilens lys.

Nyttige oplysninger | Tekniske data Nyttige oplysninger Garanti For vore produkter yder vi en producentgaranti for apparater, der er købt inden for den Europæiske Union. Produkter, der er købt uden for den Europæiske Union, er omfattet af de til enhver tid gældende garantibetingelser for vores datterselskaber i de respektive lande. Garantibetingelserne kan du hente under www.blaupunkt.com eller bestille direkte hos: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim Service I nogle lande tilbyder Blaupunkt en reparationsog afhentningsservice. På www.blaupunkt.com kan du se, om denne service tilbydes i dit land. Hvis du vil benytte dig af vores service, kan du bestille afhentningsservice til bilradioen på internettet. Tekniske data Spændingsforsyning Driftsspænding: 10,5 - 14,4 V Strømforbrug I drift: 10 A 10 sek. efter frakobling: < 3,5 mA Forstærker Udgangseffekt: Tuner Bølgeområde Europa/Thailand: FM: 87,5 - 108 MHz AM (MB):

Indgangsfølsomhed Rear-AUX-IN: Front-AUX-IN: Tel-/navi-indgang: 1,2 V / 10 kΩ 500 mV / 6 kΩ 10 V / 1 kΩ Mål og vægt B x H x D (mm): Vægt 182 x 53 x 155 ca. 1,30 kg 4 x 26 W Sinus ved 14,4 V/4 Ohm. 4 x 50 watt maks. Power Ret til ændringer forbeholdes

Monteringsvejledning • Instrukcja montażowa DK – Monteringsvejledning Sikkerhedshenvisninger Under monteringen og tilslutningen skal følgende sikkerhedshenvisninger iagttages.

• Batteriets negative pol skal afbrydes! Herved skal bilfabrikantens sikkerhedshenvisninger iagttages.

• Vær opmærksom på, at ingen bildele ødelægges under boringen af huller.

• Tværsnittet af plus- og minuskablet må ikke underskride 1,5 mm².

• Bilens stik må ikke tilsluttes radioen! De nødvendige adapterkabler til din biltype kan købes hos BLAUPUNKT-specialforretningen.
