Typ produktu	Autorádio
Značka	BLAUPUNKT
Model	SAN FRANCISCO 300
Rozměry (Š x V x H)	182 x 53 x 155 mm
Hmotnost	Přibližně 1,30 kg
Provozní napětí	10,5 - 14,4 V (baterie 12 V)
Příkon v provozu	10 A
Odběr po vypnutí (10 s)	< 3,5 mA
Výkon zesilovače (sinusový)	4 x 26 W (14,4 V, 4 Ω)
Výkon zesilovače (maximální)	4 x 50 W
Vlnová pásma FM (Evropa/Thajsko)	87,5 - 108 MHz
Vlnová pásma AM (SV) (Evropa/Thajsko)	531 - 1602 kHz
Vlnová pásma DV (pouze Evropa)	153 - 279 kHz
Vlnová pásma FM (USA)	87,7 - 107,9 MHz
Vlnová pásma AM (USA a Jižní Amerika)	530 - 1710 kHz
Frekvenční rozsah FM	30 - 15000 Hz
Frekvenční rozsah CD	20 - 20000 Hz
Výstup předzesilovače	4 kanály, 2 V
Citlivost vstupu AUX zadní	1,2 V / 10 kΩ
Citlivost vstupu AUX přední	500 mV / 6 kΩ
Vstup TEL/Navi	10 V / 1 kΩ
Odnímatelný přední panel	Ano (s ochranným pouzdrem)
RGB podsvícení displeje	16 úrovní na barvu (červená, zelená, modrá), barevné skenování
Funkce RDS	Ano (Evropa: název stanice, alternativní frekvence, regionální)
Funkce PTY	Ano (Evropa, USA, Jižní Amerika: výběr podle typu programu)
Travelstore	Automatické uložení 5 nejsilnějších stanic
Podporované audio formáty	CD audio (CDDA), CD-R/RW, MP3, WMA (bez DRM), audio soubory na USB (FAT32)
USB port	Ano (součástí dodávky USB kabel, až 20 000 skladeb)
Rozhraní C'n'C	Ano (pro příslušenství Blaupunkt: Bluetooth, iPod atd.)
Kompatibilní CD měnič	Ano (Blaupunkt)
3pásmový ekvalizér	Basy, středy, výšky s nastavením frekvence a činitele jakosti
Předvolby ekvalizéru	Pop, Rock, Classic, Vypnuto
X-Bass	Zesílení basů při nízké hlasitosti (úrovně 0 až 3)
Hodiny	Zobrazení 12h/24h, nastavitelné, viditelné i při vypnutém přístroji
Funkce Mute (Ztlumení)	Rychlé snížení hlasitosti (nastavitelná úroveň)
Demo režim	Ano (posouvání zobrazení funkcí)
Skenování (Scan)	Nastavitelná doba 5 až 30 sekund
Priorita dopravních informací (TA)	Ano (Evropa, nastavitelná hlasitost)
Montáž	DIN šachta, adaptační kabel podle vozidla
Obsah balení	Autorádio, návod, pouzdro na přední panel, montážní rám, drobné příslušenství, demontážní nástroje, USB kabel
Záruka	Záruka výrobce EU, prodloužení možné dle země

Často kladené otázky - SAN FRANCISCO 300 BLAUPUNKT

Jak nastavit čas na autorádiu?

Stiskněte krátce tlačítko MENU·OK pro otevření uživatelského menu. Pomocí tlačítek V^ / A^ přejděte na možnost CLOCK SET. Stiskněte MENU·OK pro vstup do podnabídky. Pomocí tlačítek < / > vyberte hodiny nebo minuty (hodnota bliká). Otáčením ovladače hlasitosti nebo pomocí V^ / A^ upravte. Potvrďte tlačítkem MENU·OK. Můžete také zvolit zobrazení 12h nebo 24h pomocí možnosti 12H/24H MODE ve stejném menu.

Jak aktivovat dopravní informace (TA)?

Ujistěte se, že je tunerová oblast nastavena na EUROPE. Stiskněte krátce MENU·OK pro vstup do uživatelského menu. Pomocí tlačítek V^ / A^ přejděte na možnost TRAF. Stiskněte > pro otevření podnabídky, poté pomocí > přepněte na ON. Potvrďte tlačítkem MENU·OK. Symbol zácpy () se zobrazí, když je funkce aktivní. Minimální hlasitost TA zpráv můžete nastavit pomocí možnosti TA VOLUME ve stejném menu.

Jak uložit rozhlasovou stanici na předvolbu?

Nejprve vyberte požadovanou paměťovou úroveň (FM1, FM2 atd.) tlačítkem BND. Nalaďte stanici ručně nebo pomocí vyhledávání. Stiskněte a podržte jedno z tlačítek předvoleb 1 až 5 po dobu asi 2 sekund. Stanice se uloží. Pro vyvolání stanice krátce stiskněte odpovídající tlačítko.

Je přední panel odnímatelný?

Ano, přední panel je odnímatelný pro ochranu autorádia proti krádeži. Pro sejmutí stiskněte tlačítko [1] pro odemknutí levé strany, poté panel vytáhněte ven. Při opuštění vozidla jej vždy ukládejte do přiloženého pouzdra. Pro nasazení zasuňte panel do pravého držáku, dokud na levé straně nezapadne.

Mohu připojit iPod, telefon nebo jiné Bluetooth zařízení?

Ano, prostřednictvím rozhraní C'n'C od Blaupunkt. Musíte použít kompatibilní rozhraní (např. Bluetooth®/USB nebo iPod®/USB), které se prodává samostatně. Zapojte rozhraní do zadního AUX vstupu autorádia a v uživatelském menu nastavte režim AUX vstupu na OFF (možnost CDC). Poté vyberte odpovídající zdroj zvuku tlačítkem SRC.

Jak používat funkci Scan pro procházení stanic?

V rádiovém režimu stiskněte a podržte tlačítko MENU·OK po dobu asi 2 sekund. Skenování se spustí: každá stanice se přehrává několik sekund (délku lze nastavit pomocí SCAN TIME v uživatelském menu). Pro zastavení skenování na aktuální stanici krátce stiskněte MENU·OK.

Jak nastavit ekvalizér a zvukové předvolby?

Stiskněte krátce tlačítko AUD pro otevření audio menu. Pomocí tlačítek V^ / A^ přejděte k možnostem BASS, TREBLE atd., poté stiskněte > pro nastavení. Pro rozšířený ekvalizér vyberte v audio menu ENHANCED a stiskněte >. Můžete nastavit frekvence, úrovně a činitele jakosti pro basy, středy a výšky. Předvolby jsou k dispozici pomocí PRESETS (Pop, Rock, Classic, Vypnuto). Každé nastavení potvrďte tlačítkem MENU·OK.

Co dělat, když se CD nepřehrává nebo zobrazí 'CD ERROR'?

Zkontrolujte, zda je CD vloženo potištěnou stranou nahoru a zda je čisté. Používejte pouze CD s logem Compact Disc. CD chráněná proti kopírování nebo nestandardního tvaru (shape CD, mini CD) mohou způsobovat problémy. Pokud chyba přetrvává, vysuňte CD stisknutím tlačítka EJECT (CD je automaticky vysunuto po 2 sekundách chyby). Opatrně jej vložte znovu. Pokud problém přetrvává, vyzkoušejte jiné CD.

Mohu přehrávat MP3 nebo WMA soubory z USB flash disku?

Ano, připojte USB flash disk naformátovaný na FAT32 pomocí přiloženého USB kabelu. Autorádio rozpozná MP3 a WMA soubory (bez DRM). Zvládne až 20 000 skladeb. Při prvním výběru USB zdroje zařízení načítá data (zobrazí se READING). Pomocí tlačítek < / > přecházejte mezi skladbami a pomocí V^ / A^ měňte složky. Podporovány jsou také playlisty (M3U, PLS) umístěné v kořenovém adresáři.

Jak obnovit tovární nastavení autorádia?

Stiskněte krátce MENU·OK pro otevření uživatelského menu. Pomocí tlačítek V^ / A^ přejděte na možnost NORMSET. Stiskněte a podržte tlačítko MENU·OK po dobu více než 4 sekund. Krátce se zobrazí NORM ON a poté se autorádio restartuje s továrním nastavením (počáteční hlasitost LAST VOL, Mute LVL 0 atd.). Pokud podržíte méně než 4 sekundy, aktuální nastavení zůstanou zachována.

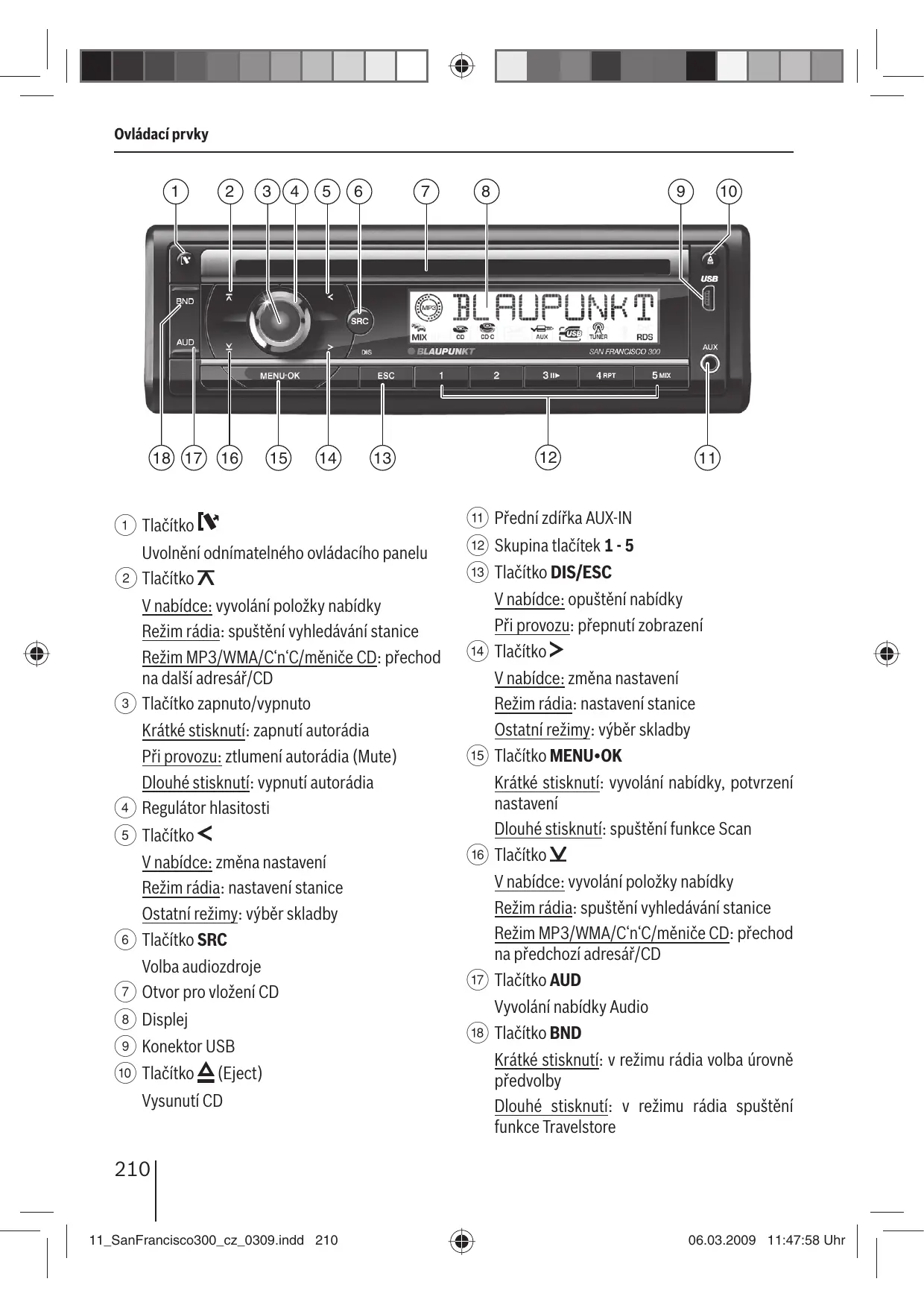

NÁVOD K OBSLUZE SAN FRANCISCO 300 BLAUPUNKT

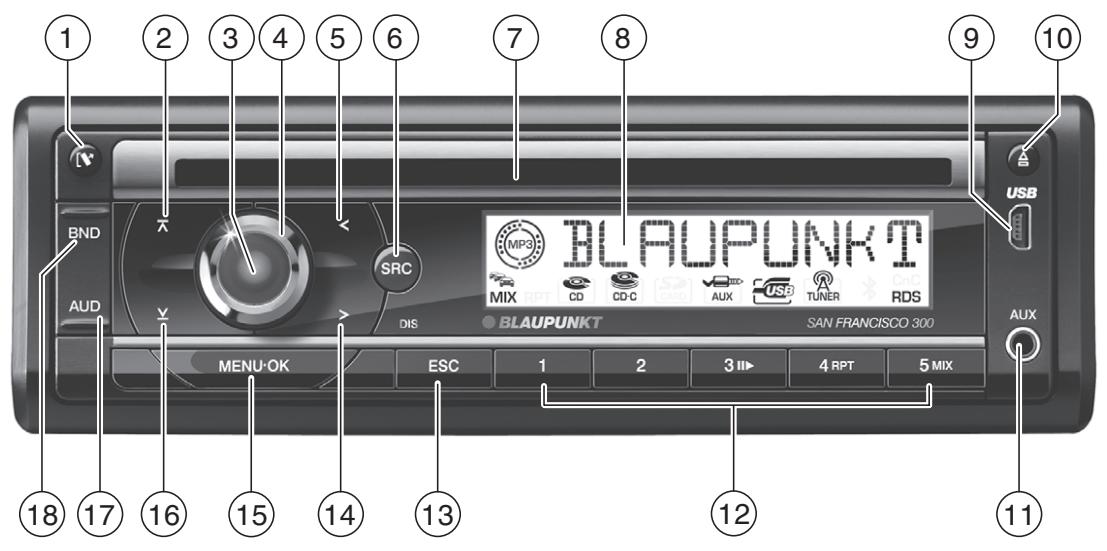

Uvolnění odnímatelného ovládacího panelu

(2) Tlačítko

V nabídce: vyvolání položky nabídky

Režim rádia: spuštěné vyhledávání stanice

Režim MP3/WMA/C'n'C/měníče CD: přechod na další adresář/CD

(3) Tlačítko zapnuto/vypnuto

Krátké stisknutí: zapnutí autorádia

Při provozu: ztlumení autorádia (Mute)

Dlouhé stisknutí: vypnutí autorádia

(4) Regulátor hlasitosti

(5) Tlačítko <

V nabídce: změna nastavení

Režim rádia: nastavení stanice

Ostatní režimy: výběr skladby

(6) Tlačítko SRC

Volba audiozdroje

⑦ Otvor pro vložení CD ⑧ Displej ⑨ Konektor USB (10) Tlačítko (Eject)

Vysunutí CD

11 Přední zdířka AUX-IN (12) Skupina tlačítek 1-5 (13) Tlačítko DIS/ESC

V nabídce: opuštění nabídky

Při provozu: přepnutí zobrazení

(14) Tlačítko >

V nabídce: změna nastavení

Režim rádia: nastavení stanice

Ostatní režimy: výběr skladby

⑮ Tlačítko MENU·OK

Krátké stisknutí: vyvolání nabídky, potvrzení nastavení

Dlouhé stisknutí: spuštění funkce Scan

(16) Tlačítko V

V nabídce: vyvolání položky nabídky

Režim rádia: spuštěné vyhledávání stanice

Režim MP3/WMA/C'n'C/měnče CD: přechod na předchozí adresář/CD

⑦ Tlačítko AUD

Vyvolání nabídky Audio

18 Tlačítko BND

Krátké stisknutí: v režimu rádia volba úrovně předvolby

Dlouhé stisknutí: v režimu rádia spuštění funkce Travelstore

Obsah

Bezpečnostní pokyny 212

Použité symboly 212

Bezpečnost za jízdy 212

Všeobecné bezpečnostní pokyny. 212

Prohlášení o shodě 212

Pokyny pro čištění … 213

Pokyny k likvidaci. 213

Rozsah dodávky. 213

Zvláštní příslušenství (není v rozsahu dodávky) 213

Uvedení do provozu 214

Nasazení/sejmutí ovládacího panelu......214

Nastavení oblasti tuneru. 214

Zapnutí/vypnutí 214

Hlasitost 215

Zapnutí/vypnutí převáděcího režimu ....215

Zobrazení čísel verzí 215

Dopravní vysílání 215

Režim rádia 216

RDS 216

Přechod do režimu rádia. 216

Volba úrovně předvolby. 216

Nastavení stanice 216

Uložení stanice/vyvolání uložené stanice..217

Přehrávání ukázek stanic 217

Automatické uložení stanice (Travelstore) 217

PTY 217

Nastavení zobrazení. 218

Režim CD/MP3/WMA/C'n'C/měniče CD ...218

Základní informace 218

Přechod do režimu CD/MP3/WMA/ C'n'C/měniče CD............219

Vložení CD. 219

Vyjmutí CD 220

Připojení/odpojení média USB 220

Volba skladby 220

Volba adresáře/CD (pouze v režimu MP3/WMA/C'n'C, resp. měniče CD) .....220

Rychlé hledání 220

Přerušení přehrávání 220

Přehrání ukázek všech skladeb. 221

Přehrání skladeb v náhodném pořadí ....221

Opakované přehrání jednotlivých skladeb, resp. CD nebo adresářů 221

Nastavení displeje 221

Externí audiozdroje. 222

Přední zdířka AUX-IN. 222

Vyvolání a opuštění nabídky Audio 223

Nastavení v nabídce Audio 223

Vyvolání a opuštění rozšířené nabídky Audio 224

Nastavení v rozšířené nabídce Audio ......224

Uživatelská nastavení 225

Vyvolání a opuštění uživatelské nabídky...225

Nastavení v uživatelské nabídce 225

Nastavení z výroby 228

Užitečné informace 229

Záruka 229

Servis 229

Technické údaje 229

Návod k montáži 317

Bezpečnostní pokyny

Autorádio bylo vyrobeno v souladu s dnešním stavem vývoje techniky a uznávanými bezpečnostně-technickými pravidly. Přesto mohou vzniknout určitá nebezpečí, pokud nebudete dodržovat bezpečnostní pokyny uvedené v tomto návodu.

Tento návod obsahuje důležité informace, na základě kterých lze autorádio „Justoduša“ bezpečně namontovat a obsluhovat.

• Předtím než budete autorádio používat, pečlivě si přečtěte celý tento návod.
• Uschovejte návod tak, aby byl kdykoli v dosahu každého uživatele.
• Předávejte autorádio třetí osobě vždy s tímto návodem.

Kromě toho se řiďte návody k dalším přístrojům, které v souvislosti s tímto autorádiem používáte.

Použité symboly

V tomto návodu byly použity následující symboly:

NEBEZPEČÍ!

Varuje před poraněním

POZOR!

Varuje před poškozením CD mechaniky

Značka CE potvrzuje splnění směrnic EU

Označuje krok postupu, označuje výčet

Bezpečnost za jízdy

Dodržujte následující pokyny k bezpečnosti za jízdy:

• Používejte přístroj tak, abyste mohli vždy bezpečně řídit vozidlo. V případě pochybností zastavte na vhodném místě a přístroj obsluhujte, když vozidlo stojí.
• Ovládací panel snímejte a nasazujte jen tehdy, když vozidlo stojí. Vždy poslouchejte s přiměřenou hlasitostí, abyste chránili svůj sluch a slyšeli výstražné akustické signály (např. policie). Během ztlumení (např. při změně audiozdroje) není změna hlasitosti slyšitelná. Během této přestávky nezvyšujte hlasitost.

Všeobecné bezpečnostní pokyny

Dodržujte následující pokyny, abyste se chránili před poraněním:

• Přístroj neotevírejte ani na něm neprovádějte změny. Přístroj je vybavený laserem třídy 1, který může poškodit vaše oči.
• Nezvyšujte hlasitost během ztlumení, např. při změně audiozdroje. Během ztlumení není změna hlasitosti slyšitelná.

Použití v souladu s určením

Toto autorádio je určené pro montáž a provoz ve vozidle s napětím palubní sítě 12 V a musí být zasunuté do šachty dle DIN. Nepřekračujte hranice výkonnosti uvedené v Technických údajích. Opravy a případně i montáž svěřte odborníkovi.

Montážní pokyny

Autorádio můžete zabudovat jen tehdy, pokud máte zkušenost s montáží autorádií a dobře se vyznáte v elektroinstalaci vozidla. Řiďte se montážním návodem na konci tohoto návodu.

Prohlášení o shodě

Společnost Blaupunkt GmbH tímto prohlašuje, že autorádio San Francisco 300 je v souladu se základními požadavky i dalšími relevantními předpisy směrnice 89/336/EHS.

Pokyny pro čištění

Rozpouštědla, čisticí abrazivní prostředky, spreje na čištění interiérů a prostředky na údržbu plastů mohou obsahovat látky, které by poškodily povrch autorádia.

• K čištění autorádia používejte pouze suchý nebo mírně vlhký hadřík.
• Kontakty ovládacího panelu v případě potřeby čistěte měkkým hadříkem, navlhčeným čisticím alkoholem.

Pokyny k likvidaci

Pro likvidaci starého přístroje využijte k tomu určené služby pro odevzdání a sběr.

Rozsah dodávky

V rozsahu dodávky je:

1 autorádio, 1 montážní návod a návod k obsluze, 1 pouzdro na ovládací panel, 1 držák, 1 sada malých dílů, 2 montážní nástroje, 1 návod k připojení USB

Upozornění:

Doporučujeme používat originální příslušenství Blaupunkt (www.blaupunkt.com).

Zvláštní příslušenství (není v rozsahu dodávky)

Informujte se u svého odborného prodejce Blaupunkt nebo na internetové adrese www.blaupunkt.com o zvláštním příslušenství, jako je například:

Dálkové ovládání na volantu nebo ruční dálkové ovládání Blaupunkt pro bezpečné a pohodlné ovládání základních funkcí (pomocí dálkového ovládání nelze přístroj zapnout/vypnout) - Rozhraní Blaupunkt podporující C'n'C (C'n'C = Command and Control) pro připojení mobilních telefonů vybavených systémem Bluetooth® a přístrojů s funkcí Streaming (např. přes rozhraní Bluetooth®/USB) a dále přídavných datových médií a přístrojů (např. přes rozhraní iPod/USB) - CD měnič Blaupunkt - Zesilovač Blaupunkt nebo Velocity (Amplifier)

Uvedení do provozu

Nasazení/sejmutí ovládacího panelu

Autorádio je pro ochranu proti krádeži vybaveno odnímatelným ovládacím panelem. Při dodání se ovládací panel nachází v pouzdru, které je součástí dodávky. Po montáži musíte pro uvedení rádia do provozu nejprve nasadit ovládací panel (viz oddíl „Nasazení ovládacího panelu“ v této kapitole).

Vždy když vozidlo opouštíte, vezměte ovládací panel s sebou. Bez tohoto ovládacího panelu je autorádio pro zloděje bezcenné.

Pozor

Poškození ovládacího panelu

Nenechte ovládací díl upadnout.

Ovládací panel při transportu chraňte před nárazy a zabraňte znečištění kontaktů.

Nasazení ovládacího panelu

Ovládací panel zasuňte do držáku na pravém okraji krytu. Zatlačte ovládací panel opatrně do levého držáku, až zaskočí.

Sejmutí ovládacího dílu

Pro uvolnění ovládacího panelu stiskněte tlačítko ①. Levá strana ovládacího panelu se uvolní při přístroji a je proti vypadnutí zajištěna západkou. Uchopte ovládací panel na levé straně a vytáhněte ho z držáku rovně přes odpor západky.

Upozornění:

Po sejmutí ovládacího panelu se autorádio automaticky vypne.

Nastavení oblasti tuneru

Toto autorádio je zkonstruované pro provoz v různých oblastech s různými frekvenčními pásmy a technologiemi vysílačů. Z výroby je nastavená oblast tuneru „EUROPE“ (Evropa). Kromě toho jsou k dispozici oblasti tuneru „USA“, „THAI“ (Thajsko) a „S AMERICA“ (Jižní Amerika). Pokud autorádio používáte mimo Evropu, musíte případně nejprve nastavit vhodnou oblast tuneru:

Případně nejprve autorádio vypněte. Držte současně stisknuté tlačítko MENU·OK 15 a 4 12 a stiskněte tlačítko zapnuto/vypnuto 3.

Autorádio se zapne. Na displeji se zobrazí aktuálně nastavená oblast tuneru.

Stiskněte tlačítko 16 / A 2 tolikrát, dokud se nezobrazí požadovaná oblast tunerů. Stiskněte tlačítko MENU·OK (15).

Zapnutí/vypnutí

Zapnutí/vypnutí tlačítkem zapnuto/vypnuto

Pro zapnutí stiskněte tlačítko zapnuto/vypnuto ③.

Autorádio se zapne.

Pro vypnutí držte tlačítko zapnuto/vypnuto ③ stisknuté déle než 2 sekundy.

Autorádio se vypne.

Upozornění:

Pokud autorádio zapnete při vypnutém zapalování, po 1 hodině se automaticky vypne, aby se šetřil akumulátor vozidla.

Vypnutí/zapnutí zapalováním vozidla

Pokud je autorádio správně propojeno se zapalováním vozidla (způsobem popsaným v montážním návodu) a nebylo vypnuto tlačítkem zapnuto/vypnuto ③, vypíná, resp. zapíná se současně se zapalováním vozidla.

Hlasitost

Nastavení hlasitosti

Hlasitost je možno nastavit od 0 (vypnuto) do 50 (max.).

Pro změnu hlasitosti otáčejte regulátorem hlasitosti ④.

Upozornění:

Pokud je s autorádiem propojen telefon nebo navigační systém (způsobem popsaným v montážním návodu), autorádio se při telefonním hovoru, resp. při hlášení navigace ztlumí hovor, resp. hlasový výstup je reprodukován přes reproduktory autorádia. Na displeji se pak zobrazí „TELEPHONE".

Ztlumení autorádia (Mute)

Hlasitost můžete rychle snížit na vámi nastavenou hodnotu.

Pro ztlumení autorádia, resp. opětovnou aktivaci předchozí hlasitosti krátce stiskněte tlačítko zapnuto/vypnuto ③.

Na displeji se během zapnutí ztlumení zobrazí „MUTE".

Nastavení hlasitosti Mute je popsáno v kapitole „Uživatelská nastavení“ v oddílu „Nastavení v uživatelské nabídce“, položka nabídky „MUTE LVL“.

Zapnutí/vypnutí předváděcího režimu

Předváděcí režim vám jako běžící text na displeji zobrazuje funkce autorádia. Předváděcí režim můžete zapnout, resp. vypnout:

Případně nejprve autorádio vypněte. Držte současně stisknuté tlačítko MENU·OK 15 a 2 12 a stiskněte tlačítko zapnuto/vypnuto 3.

Autorádio se zapne. Po zapnutí převáděcího režimu se na displeji krátce zobrazí „DEMO MODE". Stisknutím libovolného tlačítka se převáděcí režim přeruší a přístroj lze ovládat.

Zobrazení čísel verzí

Můžete nechat zobrazit čísla verzí různých součástí přístroje.

Případně nejprve autorádio vypněte. Držte současně stisknuté tlačítko MENU·OK 15 a 1 12 a stiskněte tlačítko zapnuto/vypnuto 3.

Autorádio se zapne. Na displeji se zobrazí číslo verze první součásti. První znak označuje první součást: P = procesor, E = EPROM, A = Accordo.

Pro zobrazení čísel verzí dalších součástí stiskněte tlačítko <⑤/> ⑭. Pro návrat k naposledy poslouchanému audiozdroji stiskněte tlačítko MENU·OK (15).

Dopravní vysílání

V oblasti tuneru „EUROPE“ mohou stanice FM opatřit dopravní hlášení signálem RDS. Pokud je zapnutá přednost dopravního hlášení, automaticky se přepne na dopravní hlášení, i když autorádio není právě v režimu rádia nebo pokud je naladěná stanice vlnového rozsahu SV nebo DV.

Je-li přednost zapnutá, zobrazuje se na displeji symbol zácy (). Během probíhajícího dopravního hlášení se na displeji zobrazuje „TRAFFIC".

Zapnutí/vypnutí této přednosti je popsáno v kapitole „Uživatelská nastavení“ v oddílu „Nastavení v uživatelské nabídce“, položka nabídky „TRAF".

Upozornění:

• Po dobu probíhajícího dopravního zpravodajství se zvýší hlasitost. Můžete nastavit minimální hlasitost dopravního zpravodajství (viz kapitola „Uživatelská nastavení“, oddíl „Nastavení v uživatelské nabídce“, položka nabídky „TA VOLUME“). Pro přerušení přepnutého dopravního zpravodajství stiskněte tlačítko DIS/ESC 13.

Režim rádia

RDS

V oblasti tuneru „EUROPE“ vysílá velké množství stanic FM kromě svého programu signál RDS (Radio Data System), který umožňuje následující dodatečné funkce:

• Na displeji se zobrazí název stanice.
• Autorádio rozpozná dopravní zpravodajství a vysílání a v jakémkoli režimu (např. v režimu CD) na ně automaticky přepne.
• Alternativní frekvence: Když je zapnutá funkce RDS, přepne autorádio automaticky na frekvenci nastavené stanice s nejlepším příjmem.
• Regionální funkce (REG): některé stanice rozdělují v určitých dobách svůj program do regionálních programů s odlišným obsahem. Pokud je zapnutá funkce REG, autorádio přepíná na alternativní frekvence, na kterých je vysílán stejný regionální program.

Zapnutí a vypnutí funkce RDS, resp. REG je popsáno v kapitole „Uživatelská nastavení“ v oddílu „Nastavení v uživatelské nabídce“ (položky nabídky „RDS“, „REG“).

Přechod do režimu rádia

Stiskněte tlačítko SRC ⑥ tolikrát, dokud se nezobrazí „TUNER“:

Na displeji se zobrazí jako běžící text aktuální úroveň předvolby.

V různých oblastech tuneru máte k dispozici následující úrovně předvoleb:

Oblast	Árovně prědvolby
EUROPE	FM1, FM2, FMT, MW, LW
USA	FM1, FM2, FMT, AM, AMT
THAI	FM1, FM2, FMT, AM
S AMERICA	FM1, FM2, FMT, AM, AMT

Stiskněte tlačítko BND (18) tolikrát, dokud se nezobrazí požadovaná úroveň předvolby.

Upozornění:

Na každé úrovni předvolby lze uložit až 5 stanic.

Nastavení stanice

Pro naladění stanice máte různé možnosti:

Ruční nastavení stanice

Pro změnu frekvence v krocích stiskněte jednou nebo vícekrát krátce tlačítko <⑤ / >⑭, pro rychlou změnu frekvence stiskněte toto tlačítko dlouze.

Upozornění:

• Pro oblast tuneru „EUROPE“: Ve vlnovém rozsahu FM se při zapnuté funkci RDS automaticky naladí nejbližší stanice ze skupiny stanic.
• Pro oblasti tuneru „EUROPE“, „USA“ a „S AMERICA“: Ve vlnovém rozsahu FM se při zapnuté funkci PTY zobrazí aktuálně zvolený typ programu, který lze změnit (viz kapitola „PTY“).

Spuštění vyhledávání stanice

Pro spuštění vyhledávání stanice stiskněte tlačítko 16/NA②.

Upozornění:

• Pro oblast tuneru „EUROPE“: Ve vlnovém rozsahu FM se při zapnuté přednosti dopravního vysílání ( ) naladí pouze stanice s dopravním hlášením.
• Pro oblasti tuneru „EUROPE“, „USA“ a „S AMERICA“: Ve vlnovém rozsahu FM se při zapnuté funkci PTY naladí nejbližší stanice s aktuálně zvoleným typem programu (viz kapitola „PTY“).
• Lze nastavit citlivost vyhledávání (viz kapitola „Uživatelská nastavení“, oddíl „Nastavení v uživatelské nabídce“, položka nabídky „SENS“).

Uložení stanice/vyvolání uložené stanice

Zvolte požadovanou úroveň předvolby. Příp. nalaďte požadovanou stanici. Pro uložení aktuální stanice pod příslušné tlačítko předvolby držte cca 2 sekundy stisknuté toto tlačítko předvolby 1-5 (12).

• resp. -

Pro vyvolání uložené stanice krátce stiskněte tlačítko předvolby 1-5 (12).

Přehrání ukázek stanic

Pomocí funkce Scan se přehrávají ukázky všech přijatelných stanic aktuálního vlnového rozsahu.

Pro spuštěné přehrávání ukázek držte cca 2 sekundy stisknuté tlačítko MENU·OK (15), resp. krátce stiskněte toto tlačítko pro další poslech stanice, jejíž ukázka se aktuálně přehrává.

Během přehrávání ukázek se na displeji střídavě zobrazují „SCAN“ a aktuální frekvence a dále úrovně předvolby, resp. název stanice.

Upozornění:

Pro režim rádia lze nastavit délku přehrávání ukázek jednotlivých stanic (viz kapitola „Uživatelská nastavení“, oddíl „Nastavení v uživatelské nabídce“, položka nabídky „SCAN TIME“).

Automatické uložení stanice (Travelstore)

Pomocí funkce Travelstore můžete automaticky vyhledat 5 nejsilnějších stanic v oblasti a uložit je na jedné úrovni předvolby. Stanice dříve uložené na této úrovni předvolby budou vymazány.

V oblastech tuneru „EUROPE“ a „THAI“ můžete pomocí funkce Travelstore uložit na úrovni předvolby FMT 5 stanic FM. V oblastech tuneru „USA“ a „S AMERICA“ můžete kromě toho uložit na úrovni předvolby AMT 5 stanic AM.

Zvolte úroveň předvolby požadovaného vlnového rozsahu, např. FM1 nebo AM.

Tlačítko BND (18) držte stisknuté cca 2 sekundy.

Tuner spustí automatické vyhledávání stanic; na displeji se zobrazí „FM TSTORE“, resp. „AM TSTORE“. Když je ukládání ukončeno, začne poslech stanice uložené na předvolbě 1 úrovně FMT, resp. AMT.

Upozornění:

Pro oblast tuneru „EUROPE“: Při zapnuté přednosti dopravního vysílání ( ) se uloží pouze stanice s dopravním hlášením.

PTY

V oblastech tuneru „EUROPE“, „USA“ a „S AMERICA“ může stanice FM předávat informace o aktuálním typu programu, např. KULTURA, POP, JAZZ, ROCK, SPORT nebo VĚDOMOSTI. Pomocí funkce PTY tak můžete cíleně hledat vysílání určitého typu programu, např. rockovou hudbu nebo sportovní pořady. Upozorňujeme, že funkci PTY nepodporují všechny stanice.

Upozornění:

Abyste mohli využívat funkci PTY, musíte ji zapnout v nabídce (viz kapitola „Uživatelská nastavení“, oddíl „Nastavení v uživatelské nabídce“, položka nabídky „PTY“).

Volba typu programu

Upozornění:

V oblasti tuneru „EUROPE“ můžete nastavit jazyk, ve kterém se zobrazují typy programů (viz kapitola „Uživatelská nastavení“, oddíl „Nastavení v uživatelské nabídce“, položka nabídky „PTY LANGUAGE“).

Krátce stiskněte tlačítko <⑤/>⑭.

Krátce se zobrazí aktuálně zvolený typ programu a můžete zvolit jiný typ programu.

Případně stiskněte tlačítko <5/>14 tolikrát, dokud není zvolený požadovaný typ programu.

Vyhledávání stanic

Stiskněte tlačítko 16/A②.

Jakmile začne vyhledávání, zobrazí se na displeji krátce „SEARCH“. Poté se zobrazí aktuální typ programu.

Jakmile je nalezena stanice, zobrazí se krátce „PTY FOUND“. Dokud typ programu naladěné stanice souhlasí s aktuálně zvoleným typem programu, zobrazuje se na displeji střídavě typ programu a název stanice, resp. frekvence.

Upozornění:

• Pokud nebude nalezena žádná stanice se zvoleným typem programu, zobrazí se krátce „NO PTY“ a zazní pipnutí. Naladí se naposledy přehrávaná stanice.
• Jakmile naladěná nebo jiná stanice ze skupiny stanic začne vysílat požadovaný typ programu později, přepne se autorádio automaticky z aktuální stanice, případně z aktuálního audiozdroje (např. CD) na stanici s požadovaným typem programu. Upozorňujeme, že tuto funkci nepodporují všechny stanice.

Nastavení zobrazení

Pro přepínání mezi těmito dvěma zobrazeními stiskněte tlačítko DIS/ESC (13):

Zobrazení	Význam
ABCDEF resp. FM1 102.90	Název stanice resp. úroveř předvolby/frek- vence
FM1 11:32	Úroveř předvolby/čas

Režim CD/MP3/WMA/C'n'C/měníče CD

Základní informace

Režim CD/MP3/WMA

Pomocí tohoto autorádia můžete přehrávat audio CD (CDDA) a CD-R/RW s audiosoubory, soubory MP3 nebo WMA a dále soubory MP3 nebo WMA na mediích USB.

Nebezpečí zničení CD mechaniky!

Tvarovaná CD, která nemají tvar kruhu (shape CD), a CD o průměru 8 cm (mini CD) se nesmí používat.

Na poškození CD mechaniky způsobené nevhodnými CD se záruka nevztahuje.

Upozornění:

• Pro bezchybnou funkci používejte pouze CD s logem Compact Disc.
• Společnost Blaupunkt nemůže zaručit bezchybnou funkci CD chráněných proti kopírování a dále všech CD médií a médií USB dostupných na trhu.

Při přípravě datového média s MP3/WMA dodržujte následující pokyny:

• Pojmenování skladeb a adresářů:
• Max. 16 znaků (CD), resp. 24 znaků (USB) včetně přípony „mp3“, resp. „wma“ (v případě většího počtu znaků se snižuje počet skladeb a adresářů, které může autorádio rozpoznat)
• Žádné přehlásky, znaky s diakritikou a zvláštní znaky
• Formáty CD: audio CD (CDDA), CD-R/RW, Ø: 12 cm
• Formáty dat na CD: ISO 9660 Level 1 a 2, Joliet
• Rychlost vypalování CD: max. 16násobná (doporučená)
• Formát USB/souborový systém: Mass Storage Device (velkokapacitní paměť)/FAT32
• Přípona audiosouboru:
• .MP3 pro soubory MP3
• .WMA pro soubory WMA
• Soubory WMA jen bez správy digitálních dat (DRM) a vytvořené pomocí programu Windows Media Player od verze 8. Tagy MP3 ID3: verze 1 a 2.
• Rychlost datového toku pro vytváření audio-souboru:
• MP3: 32 až 320 kbps
• WMA: 32 až 192 kbps

Max. počet skladeb: 20 000

Režim C'n'C

Rozhraní C'n'C firmy Blaupunkt (C'n'C = Command and Control) vám umožňuje ještě pohodlnější ovládání přístrojů a médií, jež jsou k autorádiu připojeny přes rozhraní firmy Blaupunkt podporující C'n'C.

Než připojíte rozhraní Blaupunkt podporující C'n'C, zkontrolujte režim zadního vstupu AUX. To je popsáno v oddílu „Zadní vstup AUX“ v kapitole „Externí audiozdroje“.

Režim měniče CD

K autorádiu můžete připojit následující CD měniče:

Informace o zacházení s CD, o vkládání CD a o obsluze CD měniče naleznete v návodu k obsluze vašeho CD měniče.

Než připojíte CD měnič, zkontrolujte režim zadního vstupu AUX. To je popsáno v oddílu „Zadní vstup AUX“ v kapitole „Externí audiozdroje“.

Přechod do režimu CD/MP3/WMA/C'n'C/měniče CD

Stiskněte tlačítko SRC ⑥ tolikrát, dokud se nezobrazí požadovaný audiozdroj:

„CD“: Vložené CD. - „MP3“: Vložené CD, které již bylo rozpoznáno jako CD s MP3.

• Příslušný audiozdroj lze zvolit pouze tehdy, pokud je vložené odpovídající CD, resp. je připojený odpovídající přístroj (např. médium USB nebo měnič CD).
• Pokud autorádio musí před přehráváním nejprve načíst data připojeného přístroje nebo datového média, zobrazuje se během této doby na displeji „READING“. To může u velkých objemů dat trvat až 1 minutu. Pokud je přístroj vadný, datové médium poškozené nebo přenášená data nelze přehrát, zobrazí se na displeji odpovídající hlášení (např. „ERROR“ nebo „USB ERROR“).
• Pokud připojený CD měnič nejprve registruje vložená CD (např. po přerušení napájení nebo po výměně zásobníku), během této doby se zobrazuje „MAG SCAN“. Pokud CD měnič neobsahuje žádná CD nebo žádný zásobník, zobrazí se „NO DISC“.

Vložení CD

Upozornění:

Nebraňte automatickému vtažení CD a ani mu nepomáhejte.

Vsuňte CD potištěnou stranou nahoru do otvoru pro vložení CD ⑦, dokud neucítíte odpor.

CD bude automaticky vtaženo a data budou zkontrolována (na displeji se během této doby zobrazuje „READING“). Poté začne přehrávání v režimu CD, resp. MP3. Je-li vložené CD, na displeji se zobrazuje symbol CD.

Upozornění:

Pokud nelze vložené CD přehrát, zobrazí se krátce „CD ERROR“ a CD je po cca 2 sekundách automaticky vysunuto.

Vyjmutí CD

Upozornění:

• Vysunuté CD, které neodeberete, se po cca 10 sekundách automaticky zasune zpět.
• CD můžete také vysunout, když je autorádio vypnuté nebo když je aktivní jiný audiozdroj.

Připojení/odpojení média USB

Abyste mohli připojit médium USB, musí být k autorádiu připojený kabel USB, který je součástí dodávky (viz montážní návod).

Vypněte autorádio, aby se datové médium řádně přihlásilo a odhlásilo. Připojte médium USB ke kabelu USB, resp. ho odpojte.

Když je připojené médium USB, zobrazí se na displeji symbol USB. Když médium USB po připojení, resp. po zapnutí autorádia poprvé zvolíte jako audiozdroj, načtou se nejprve data (na displeji se během této doby zobrazuje „READING").

Upozornění:

• Pokud připojené médium USB nelze přehrát, zobrazí se krátce „USB ERROR".
• Čas potřebný pro načtení závisí na druhu a velikosti média USB.

Volba skladby

Pro přechod na předchozí/následující skladbu krátce stiskněte tlačítko <5/>14.

Upozornění:

Pokud aktuální skladba hraje déle než 3 sekundy, spustí se jedním stisknutím <⑤ tato skladba znovu.

Volba adresáře/CD (pouze v režimu MP3/WMA/C'n'C, resp. měniče CD)

Pro přechod na předchozí/následující adresář, resp. předchozí/následující CD stiskněte tlačítko V 16 / A 2.

Upozornění:

Takto můžete přecházet také mezi seznamy skladeb přístroje připojeného přes C'n'C.

Rychlé hledání

Držte stisknuté tlačítko < 5 / > 14, dokud nedosáhnete požadovaného místa.

Přerušení přehrávání

Pro přerušení přehrávání (PAUSE), resp. pokračování stiskněte tlačítko 3 12.

Autorádio může přehrávat seznamy skladeb, vytvořené pomocí správce MP3, jako např. WinAmp nebo Microsoft Media Player. Seznamy skladeb musí být uložené v kořenovém adresáři CD, resp. média USB. Rozpoznány budou následující formáty seznamů skladeb: M3U, PLS.

Volba skladby v režimu seznamu skladeb

Pro přechod do režimu seznamu skladeb držte cca 2 sekundy stisknuté tlačítko 2 (12):

Na displeji se krátce zobrazí „LIST MODE“. Začne se přehrávat první skladba ze seznamu skladeb.

Upozornění:

Pokud datové médium neobsahuje žádné seznamy skladeb, zobrazí se krátce „NO MODE“.

Pro přechod na předchozí/následující skladbu z aktuálního seznamu skladeb krátce stiskněte tlačítko < 5 / > 14. Pro přechod na předchozí/následující seznam skladeb stiskněte tlačítko V 16 / A 2.

Na displeji se krátce zobrazí název zvoleného seznamu skladeb a začne se přehrávat první skladba ze seznamu skladeb.

Opuštění režimu bez náhodného přehrávání skladeb

Cca 2 sekundy držte stisknuté tlačítko 2 (12):

Na displeji se krátce zobrazí „LIST OFF“. Bude pokračovat přehrávání aktuální skladby.

Přehrání ukázek všech skladeb

Pomocí funkce Scan se přehrají ukázky všech skladeb, které jsou k dispozici.

Pro spuštění přehrávání ukázek držte cca 2 sekundy stisknuté tlačítko MENU • OK (15), resp. krátce stiskněte toto tlačítko pro další poslech stanice, jejíž ukázka se aktuálně přehrává.

Během přehrávání ukázek se na displeji střídavě zobrazuje „SCAN“ a aktuální číslo skladby, resp. název souboru.

Upozornění:

• Délka přehrání ukázek je v režimu měniče CD u každé skladby cca 10 sekund. Pro všechny ostatní režimy lze délku přehrání ukázek jednotlivých skladeb nastavit (viz kapitola „Uživatelská nastavení“, oddíl „Nastavení v uživatelské nabídce“, položka nabídky „SCAN TIME“).
• V režimu seznamu skladeb (režim MP3) jsou přehrávány pouze ukázky skladeb z aktuálního seznamu skladeb.

Přehrání skladeb v náhodném pořadí

Pro přechod mezi jednotlivými režimy přehrávání stiskněte tlačítko 5 MIX (12):

Provoz	Zobrazení	Význam
CD	MIX ALL	Mixoványí skladeb
MP3/WMA/C'n'C¹	MIX DIR²	Mixoványí skladeb aktuálniho adresné
	MIX ALL²	Mixoványí skladeb datového média

CDC	MIX CD	Mixoványí skladeb aktuálniho CD
	MIX ALL	Mixoványí skladeb všech CD
Všeob.	MIX OFF	Normální prehrávání

1 V režimu C'n'C mohou být podle připojeného přístroje k dispozici další režimy přehrávání. 2 Nikoli v režimu bez náhodného přehrávání skladeb MP3.

Je-li funkce MIX zapnutá, na displeji se zobrazuje symbol MIX.

Opakované přehrání jednotlivých skladeb, resp. CD nebo adresáře

Pro přechod mezi jednotlivými režimy přehrávání stiskněte tlačítko 4 RPT (12):

Provoz	Zobrazení	Význam
CD	RPT TRACK	Opakoványí skladby
MP3/WMA/C'n'C1	RPT TRACK	Opakoványí skladby
	RPT DIR2	Opakoványí složky
CDC	RPT TRACK	Opakoványí skladby
	RPT DISC	Opakoványí CD
Vseob.	RPT OFF	Normálné prěhrá-vání

1 V režimu C'n'C mohou být podle připojeného přístroje k dispozici další režimy přehrávání. 2 Nikoli v režimu bezeznamu skladeb MP3.

Je-li funkce RPT zapnutá, na displeji se zobrazuje symbol RPT.

Nastavení displeje

Pro přepínání mezi následujícími zobrazeními stiskněte jednou nebo vícekrát tlačítko DIS/ESC 13:

Provoz	Zobrazení	Význam
CD	T 01 02:15	Číslo skladby a hrací doba
	T 01 18:33	Číslo skladby a Čas

Režim CD/MP3/WMA/C'n'C/měniče CD / Externí audiozdroje

Provoz	Zobrazení	Význam
MP3/WMA/C'n'C	01 ABC	Název souboru
	ABCDEF	Interpret¹
	ABCDEF	Název alba¹
	PLAY 02:15	Hrací doba
	CLK 18:33	Čas
CDC	T 01 02:15	Číso skladby a hrací doba
	T 01 18:33	Číso skladby a Čas
	CD 02T 03	Číso CD a Číso skladby

1 Interpret a název alba musí být uloženy jako ID3 tagy a zobrazí se jen na cca 10 a případně jako běžící text; jinak se zobrazí název souboru.

Upozornění

Zobrazení CD textu audio CD můžete zapnout a vypnout (viz kapitola „Uživatelská nastavení“, oddíl „Nastavení v uživatelské nabídce“, položka nabídky „CD TEXT“). Při zapnutém CD textu se na začátku každé skladby příslušné CD text zobrazí jednou jako běžící text.

Externí audiozdroje

Přední zdířka AUX-IN

Nebezpečí! Zvýšené nebezpečí poranění konektorem.

V případě nehody může dopředu vyčnívající konektor v přední zásuvce AUX-IN spolujezdce poranit. Při používání rovných konektorů nebo adaptérů hrozí zvýšené riziko poranění.

Z tohoto důvodu doporučujeme používat zalomené konektory JACK, např. kabel Blaupunkt, který lze obdržet jako příslušenství (7 607 001 535).

Jakmile je do přední zdířky AUX-IN připojen externí audiozdroj, např. přenosný přehrávač CD/minidisků nebo MP3 přehrávač, lze ho zvo

Stiskněte tlačítko SRC ⑥. Na displeji se pak zobrazí „FRONT AUX“.

Zadní vstup AUX

Přes zadní vstup AUX (Rear-AUX-IN) lze k autorádiu připojit různé externí audiozdroje:

• Přístroje podporující C'n'C z programu příslušenství Blaupunkt (např. Bluetooth®/rozhraní USB podporující C'n'C nebo iPod®/rozhraní USB; C'n'C = Command and Control).
• CD měnič.
• Další externí audiozdroje, jako např. přenosné CD přehrávače, přehrávače minidisků, MP3 přehrávače nebo rozhraní nepodporující C'n'C.

Upozornění:

Pro připojení externího zdroje zvukového signálu přes zadní vstup AUX potřebujete adaptérový kabel. Tento kabel (č. Blaupunkt: 7607897093) obdržíte u svého odborného prodejce Blaupunkt.

Stiskněte tlačítko SRC ⑥ tolikrát, dokud se na displeji nezobrazí název přístroje připojeného přes C'n'C.

Začne přehrávání.

Upozornění:

• Režim C'n'C lze zvolit jen tehdy, pokud je přes rozhraní C'n'C připojen vhodný přístroj.
• Ovládání rádia v režimu C'n'C je popsáno v kapitole „Režim CD/MP3/WMA/C'n'C/měnič CD“.
• Pomocí vhodného adaptérového kabelu můžete k autorádiu připojit až 3 rozhraní Blaupunkt podporující C'n'C. Aby autorádio mohlo rozlišovat různá rozhraní, můžete každému rozhraní přiřadit individuální číslo přístroje (viz kapitola „Uživatelská nastavení“, oddíl „Nastavení v uživatelské nabídce“, položka nabídky „C'N'C“).

Spuštění režimu AUX

Stiskněte tlačítko SRC ⑥ tolikrát, dokud se na displeji nezobrazí „CDC/AUX".

Začne přehrávání.

Upozornění:

Pro zadní vstup AUX můžete zadat vlastní název, který se v režimu AUX zobrazí na displeji, když zvolíte připojený audiozdroj (viz kapitola „Uživatelská nastavení“, oddíl „Nastavení v uživatelské nabídce“, položka nabídky „AUX EDIT").

Nastavení zvuku

V nabídce Audio můžete provádět následující nastavení zvuku:

• Nastavení úrovně basů a výšek.
• Nastavení rozdělení hlasitosti vlevo/vpravo (Balance), resp. vpředu/vzadu (Fader).
• Přidání basů při nízké hlasitosti (X-Bass).

V rozšířené nabídce audio můžete kromě toho provádět následující nastavení:

• Nastavení třípásmového ekvalizéru:
• Nastavení úrovně středů.
• Volba basové, středové a výškové frekvence.
• Nastavení faktoru Q (šířky pásma) pro basy a středy.
• Rozšířené nastavení X-Bass (úroveň a frekvence). Volba přednastavení ekvalizérů.

Upozornění:

Nastavení basů, středů a výšek se uloží vždy pro aktuální audiozdroj.

Vyvolání a opuštění nabídky Audio

Pro otevření nabídky Audio krátce stiskněte tlačítko AUD 17. Stiskněte tlačítko V 16/ A 2 tolikrát, dokud není zvolená požadovaná položka nabídky. Proveďte nastavení (viz následující oddíl). Pro volbu jiné položky nabídky krátce stiskněte tlačítko MENU·OK ⑲

-nebo -

Pro opuštění nabídky krátce stiskněte tlačítko DIS/ESC 13.

Upozornění:

Nabídka bude cca 15 sekund po posledním stisknutí tlačítka opuštěna a vrátíte se zpět na displej aktuálního audiozdroje.

Nastavení v nabídce Audio

BASS

Úroveň basů. Nastavení: -7 až +7.

Pro otevření podnabídky stiskněte tlačítko 14. Stisknutím tlačítka 16/ A 2 proveďte nastavení.

TREBLE

Úroveň výšek. Nastavení: -7 až +7.

Pro otevření podnabídky stiskněte tlačítko 14. Stisknutím tlačítka 16/ A 2 proveďte nastavení.

BALANCE

Rozdělení hlasitosti vlevo/vpravo. Nastavení: L9 (vlevo) až R9 (vpravo).

Pro otevření podnabídky stiskněte tlačítko 14. Stisknutím tlačítka 16/ A 2 proveďte nastavení.

Nastavení zvuku

FADER

Rozdělení hlasitosti vpředu/vzadu. Nastavení: R9 (vzadu) až F9 (vpředu).

Pro otevření podnabídky stiskněte tlačítko 14. Stisknutím tlačítka 16/ A 2 proveďte nastavení.

X-BASS

Přidání basů při nízké hlasitosti. Nastavení: 0 (vyp.) až 3 (největší přidání).

Pro otevření podnabídky stiskněte tlačítko > (14). Stisknutím tlačítka 16/ A 2 proveďte nastavení.

Vyvolání a opuštění rozšířené nabídky Audio

V nabídce Audio zvolte položku nabídky „ENHANCED“. Pro otevření nabídky ENHANCED stiskněte tlačítko > (14). Stiskněte tlačítko V 16/ A 2 tolikrát, dokud není zvolená požadovaná položka nabídky. Proveďte nastavení (viz následující oddíl). Pro volbu jiné položky nabídky krátce stiskněte tlačítko MENU·OK (15).

-nebo -

Pro opuštění nabídky krátce stiskněte tlačítko DIS/ESC (13).

Nastavení v rozšířené nabídce Audio

E-BASS

Nastavení basové frekvence a faktoru Q. Nastavení:

Basová frekvence: 60/80/100/200 Hz Faktor Q: 1,0/1,25/1,5/2,0 Pro otevření podnabídky E-BASS stiskněte tlačítko > (14).

Pro přechod mezi podnabídkami „FREQ“ (frekvence) a QFAC (faktor Q) stiskněte tlačítko V 16/ A (2). Pro přechod mezi nastaveními podnabídky, která jsou k dispozici, stiskněte tlačítko < (5) / > (14).

E-TREBLE

Nastavení výškové frekvence. Nastavení: 10/12,5/ 15/17,5 kHz.

Pro otevření podnabídky E-TREBLE stiskněte tlačítko > (14). Pro přechod mezi nastaveními podnabídky, která jsou k dispozici, stiskněte tlačítko < (5) / > (14).

E-MIDDLE

Nastavení úrovně středů a střední frekvence. Nastavení:

• Úroveň středů: -7 až +7
• Střední frekvence: 0,5/1,0/1,5/2,5 kHz
• Faktor Q: 0,5/0,75/1,0/1,25

Pro otevření podnabídky E-MIDDLE stiskněte tlačítko → 14. Pro přechod mezi podnabídkami „GAIN“ (úroveň), „FREQ“ (frekvence) a QFAC (faktor Q) stiskněte tlačítko 16/2. Pro přechod mezi nastaveními podnabídky, která jsou k dispozici, stiskněte tlačítko < 5 / > 14.

E-XBASS

Nastavení úrovně subbasů a subbasové frekvence. Nastavení:

• Úroveň subbasu: 0 (vyp.) až 3 Subbasová frekvence: 30/60/100 Hz

Pro otevření podnabídky stiskněte tlačítko → 14. Pro přechod mezi podnabídkami „GAIN“ (úroveň) a „FREQ“ (frekvence) stiskněte tlačítko 16/2. Pro přechod mezi nastaveními podnabídky, která jsou k dispozici, stiskněte tlačítko < 5 / > 14.

PRESETS

Volba přednastavení ekvalizéru. Nastavení: POP, ROCK, CLASSIC, P-EQ OFF (bez přednastavení).

Pro otevření podnabídky PRESETS stiskněte tlačítko > 14. Pro přechod mezi nastaveními stiskněte tlačítko 16/2.

Uživatelská nastavení

Vyvolání a opuštění uživatelské nabídky

Pro otevření nabídky krátce stiskněte tlačítko MENU·OK ⑤. Stiskněte tlačítko 16/2 tolikrát, dokud není zvolena požadovaná položka nabídky. Proveďte nastavení (viz následující oddíl). Pro volbu jiné položky nabídky krátce stiskněte tlačítko MENU·OK ⑲

-nebo-

Pro opuštění nabídky krátce stiskněte tlačítko DIS/ESC 13.

Upozornění:

Nabídka bude cca 15 sekund po posledním stisknutí tlačítka opuštěna a vrátí se zpět na displej aktuálního audiozdroje.

Nastavení v uživatelské nabídce

CDC

Nastavení režimu zadního vstupu AUX. Nastavení: ON (pro připojení CD měniče nebo jiného externího audiozdroje), OFF (pro připojení Rozhraní Blaupunkt podporujícího C'n'C).

Pro otevření podnabídky stiskněte tlačítko › 14. Pro přechod mezi nastaveními stiskněte tlačítko › 14. Pro potvrzení zvoleného nastavení krátce stiskněte tlačítko MENU·OK ⑬.

Autorádio se automaticky vypne a znovu zapne se zvoleným nastavením.

CN'C

Přiřazení individuálního čísla přístroje připojenému rozhraní podporujícímu C'n'C (C'n'C = Command and Control). Délka: 4 místa, číslice: 0-9, A-F (hexadecimální soust.).

Pro otevření podnabídky stiskněte tlačítko › 14. Pro zvolení rozhraní (,DEV 1 - 3") stiskněte tlačítko V⑩/A②. Pro změnu čísla přístroje stiskněte tlačítko › 14. Pro přechod mezi jednotlivými místy stiskněte tlačítko < 5 / > 14

Znak na zvoleném místě bliká.

Pro zvolení příslušné číslice na zvoleném místě stiskněte tlačítko 16/An2. Pro potvrzení zadaného čísla přístroje krátce stiskněte tlačítko MENU·OK (15).

CDTEXT

Zapnutí nebo vypnutí zobrazení CD textu. Nastavení: ON (zap), OFF (vyp).

Pro otevření podnabídky stiskněte tlačítko > 14. Pro přechod mezi nastaveními stiskněte tlačítko >14. Pro potvrzení zvoleného nastavení krátce stiskněte tlačítko MENU·OK⑬.

TA VOLUME

(jen pro oblast tuner „EUROPE“)

Nastavení minimální hlasitosti pro dopravní zpravodajství. Nastavení: 1 - 50.

Pro otevření podnabídky stiskněte tlačítko 14. Pro nastavení stiskněte tlačítko 16/2 nebo otáčejte regulátorem hlasitosti 4.

Uživatelská nastavení

SENS

Toto nastavení je možné pouze v režimu rádia FM: Nastavení citlivosti vyhledávání stanice. Nastavení: LO1 (nejmenší) - HI6 (největší).

Pro otevření podnabídky stiskněte tlačítko Stisknutím tlačítka ⑩/ A ② proveďte nastavení.

SCAN TIME

Nastavení délky přehrání ukázek v krocích po 5 sekundách. Nastavení: 5 - 30.

Pro otevření podnabídky stiskněte tlačítko > 14. Stisknutím tlačítka 16/ A 2 proveďte nastavení.

CLOCK SET

Nastavení času.

Pro otevření podnabídky stiskněte tlačítko Pro přechod mezi minutami a hodinami stiskněte tlačítko < 5 / > 14 .

Zvolené zobrazení minut, resp. hodin bliká.

Pro nastavení minut, resp. hodin stiskněte tlačítko 16/2. Pro potvrzení zadaného času krátce stiskněte tlačítko MENU·OK (15).

Upozornění:

Ve 12hodinovém časovém formátu (12H MODE) se s časem zobrazuje „A“ pro dopoledne a „P“ pro odpoledne.

12H/24H MODE

Volba 12, resp. 24hodinového časového formátu. Nastavení: 12H, 24H.

Pro otevření podnabídky stiskněte tlačítko >14. Pro přechod mezi nastaveními stiskněte tlačítko >14.

CLOCK

Zapnutí nebo vypnutí zobrazení času, když je rádio a zapalování vypnuté. Nastavení: ON (zap), OFF (vyp).

Pro otevření podnabídky stiskněte tlačítko >14. Pro přechod mezi nastaveními stiskněte tlačítko >14. Pro potvrzení zvoleného nastavení krátce stiskněte tlačítko MENU·OK (15).

BEEP

Zapnutí nebo vypnutí potvrzovacího tónu. Nastavení: ON (zap), OFF (vyp).

Pro otevření podnabídky stiskněte tlačítko >14. Pro přechod mezi nastaveními stiskněte tlačítko >14. Pro potvrzení zvoleného nastavení krátce stiskněte tlačítko MENU·OK (15).

TEL VOL

Nastavení minimální hlasitosti hlášení navigace a telefonních hovorů. Nastavení: 1 - 50.

Pro otevření podnabídky stiskněte tlačítko > 14. Pro nastavení stiskněte tlačítko 16 / A 2 nebo otáčejte regulátorem hlasitosti 4.

MUTE LVL

Nastavení hlasitosti ztlumení. Nastavení: 0 - 50.

Pro otevření podnabídky stiskněte tlačítko > 14. Pro nastavení stiskněte tlačítko 16/2 nebo otáčejte regulátorem hlasitosti 4.

ON VOLUME

Nastavení hlasitosti při zapnutí. Nastavení: 0 - 50 nebo LAST VOL (hlasitost nastavená naposledy před vypnutím autorádia). Při nastavení „LAST VOL" je hlasitost při zapnutí omezená max. na 25.

Pro volbu nastavení „LAST VOL" stiskněte tlačítko > 14. -nebo - Pro nastavení hlasitosti při zapnutí od 0 do 50 stiskněte tlačítko < 5. Pro nastavení stiskněte tlačítko 16/An2 nebo otáčejte regulátorem hlasitosti 4.

REG

(jen pro oblast tuneru „EUROPE“)

Toto nastavení je možné pouze v režimu rádia FM: zapnutí nebo vypnutí funkce REG. Nastavení: ON (zap), OFF (vyp).

Pro otevření podnabídky stiskněte tlačítko > 14. Pro přechod mezi nastaveními stiskněte tlačítko > 14.

PTYLANG

(jen pro oblast tuneru „EUROPE“)

Toto nastavení je možné pouze v režimu rádia FM: volba jazyka pro zobrazení typů programů. Nastavení: ENGLISH (anglicky), FRANCAIS (francouzsky), DEUTSCH (německy).

Pro otevření podnabídky stiskněte tlačítko > 14. Pro přechod mezi nastaveními stiskněte tlačítko V 16/ A 2.

Toto nastavení je možné pouze v režimu rádia FM: zapnutí nebo vypnutí funkce PTY. Nastavení: ON (zap), OFF (vyp).

Pro otevření podnabídky stiskněte tlačítko > 14. Pro přechod mezi nastaveními stiskněte tlačítko > 14.

DISP COL

Namíchání barvy osvětlení displeje ze základních barev - červené, zelené a modré (RGB). Nastavení: Vždy 0 až 16 u R, G a B.

Pro zvolení podnabídky „4096 COL“ (nastavení R, G a B) stiskněte tlačítko < 5, resp. tlačítko > 14 pro zvolení podnabídky „256 COL“ (nastavení R a G, B zůstane beze změny). Pro otevření podnabídky stiskněte tlačítko > 14. Pro přechod mezi jednotlivými barvami stiskněte tlačítko < 5 / > 14.

Hodnota zvolené barvy bliká.

Pro nastavení hodnoty zvolené barvy stiskněte tlačítko 16/2. Pro potvrzení zvoleného nastavení krátce stiskněte tlačítko MENU·OK ⑲.

SCAN

Zapnutí nebo vypnutí neustálé změny barvy osvětlení displeje. Nastavení: ON (zap), OFF (vyp).

Pro otevření podnabídky stiskněte tlačítko > 14. Pro přechod mezi nastaveními stiskněte tlačítko > 14. Pro potvrzení zvoleného nastavení krátce stiskněte tlačítko MENU·OK ⑲.

Když je zapnutá neustálá změna barvy, mění se barva osvětlení displeje průběžně v celém barevném spektru.

COL SCAN

Volba barvy osvětlení displeje pomocí hledání barvy.

Pro spuštění hledání barvy stiskněte tlačítko > 14. Na displeji se střídavě zobrazuje „SCANNING“ a „OK (MENU)“ a barva osvětlení displeje se průběžně mění. Pro zvolení právě nastavené barvy krátce stiskněte tlačítko MENU·OK ⑬.

DIM DAY/DIM NIGHT

Nastavení jasu displeje pro den (DIM DAY), resp. pro noc (DIM NIGHT). Nastavení: 1 - 16.

Uživatelská nastavení / Nastavení z výroby

Pro otevření podnabídky stiskněte tlačítko > (14). Stisknutím tlačítka 16/ A 2 proveďte nastavení.

Je-li vaše autorádio připojeno tak, jak je popsáno v montážním návodu, a má-li odpovídající přípojku, přepíná se jas displeje pro den a noc zapnutím nebo vypnutím osvětlení vozidla.

AUXEDIT

Zadání názvu zadního vstupu AUX v režimu AUX. Délka: 9 znaků; znaky: A-Z, 0-9.

Pro otevření podnabídky stiskněte tlačítko 14. Pro přechod mezi jednotlivými místy stiskněte tlačítko < 5 / > 14 .

Znak na zvoleném místě bliká.

Pro zvolení příslušného znaku na zvoleném místě stiskněte tlačítko 16/2. Pro potvrzení zadaného názvu krátce stiskněte tlačítko MENU·OK ⑲

TRAF

(jen pro oblast tuner „EUROPE“)

Toto nastavení je možné pouze v režimu rádia FM: zapnutí nebo vypnutí přednosti dopravního hlášení. Nastavení: ON (zap), OFF (vyp).

Pro otevření podnabídky stiskněte tlačítko > 14. Pro přechod mezi nastaveními stiskněte tlačítko >14.

RDS

(jen pro oblast tuneru „EUROPE“)

Toto nastavení je možné pouze v režimu rádia FM: zapnutí nebo vypnutí funkce RDS. Nastavení: ON (zap), OFF (vyp).

Pro otevření podnabídky stiskněte tlačítko 14. Pro přechod mezi nastaveními stiskněte tlačítko >14.

Nastavení z výroby

Nastavení z výroby v uživatelské nabídce:

ON VOLUME	LAST VOL
MUTE LVL	0
SENS	HI6
SCAN TIME	10
CLOCK	OFF
BEEP	ON
DIM DAY	15
DIM NIGHT	12
CDTEXT	OFF
12H/24H MODE	24H
CLOCKSET	00:00
TEL VOL	17
TA VOL	20
RDS*	ON
REG*	ON
TRAF*	OFF

• Jen v oblasti tuneru „EUROPE“

Můžete obnovit původní nastavení autorádia z výroby:

Pro otevření nabídky krátce stiskněte tlačítko MENU·OK ⑲. Stiskněte tlačítko 16/2 tolikrát, dokud není zvolená položka nabídky „NORMSET“. Tlačítko MENU·OK (15) držte stisknuté déle než 4 sekundy.

Na displeji se krátce zobrazí „NORM ON“. Autorádio se automaticky vypne a znovu zapne s nastavením z výroby.

Upozornění:

Pokud budete tlačítko MENU·OK 15 držet stisknuté méně než 4 sekundy, na displeji se zobrazí „NORM OFF“ a zůstanou zachována dosavadní nastavení.

Užitečné informace

Záruka

Pro výrobky zakoupené v Evropské unii poskytuje mi záruku výrobce. Pro přístroje zakoupené mimo území Evropské unie platí záruční podmínky, které byly stanoveny našimi příslušnými obchodními zástupci v jednotlivých zemích.

Záruční podmínky si můžete vyvolat na adrese www.blaupunkt.de nebo si je přímo vyžádat na adrese:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Servis

Společnost Blaupunkt nabízí v některých státech opravárenský servis včetně vyzvednutí a dodání.

Na adrese www.blaupunkt.com se můžete informovat, zda je tento servis dostupný ve vašem státě.

Pokud chcete tento servis využít, můžete si přes internet vyžádat vyzvednutí a dodání svého autorádia.

Technické údaje

Napájecí napětí

Provozní napětí: 10,5 - 14,4 V

Odběr proudu

Při provozu: 10 A

10 s po vypnutí: < 3,5 mA

Zesilovač

Výstupní výkon: 4x26 W sinus při

14,4 V 4 ohm.

4x50 W max. výkon

Tuner

Vlnové rozsahy Evropa/Thajsko:

FM: 87,5 - 108 MHz

AM (SV): 531 - 1602 kHz

DV (jen Evropa): 153 - 279 kHz

Vlnové rozsahy USA:

VKV (FM): 87,7 - 107,9 MHz

AM (SV): 530 - 1710 kHz

Vlnové rozsahy Jižní Amerika:

VKV (FM): 87,5 - 107,9 MHz

AM (SV): 530 - 1710 kHz

FM - přenosový rozsah:

30-15000Hz

CD

Přenosový rozsah:

20-20000Hz

Pre-amp Out

4 kanály: 2V

Vstupní citlivost

Zadní AUX-IN: 1,2V/10kΩ

Přední AUX-IN: 500 mV / 6 kΩ

Vstup telefonu/navigace: 10V / 1kΩ

Rozměry a hmotnost

Hmotnost: cca 1,30 kg

Käytössaatimet

• Móvo Œžová pádiófvou "EUROPE"

Mnpoeite va enavaepete Tc apxikc epyoataiake cputhetaieic tou pabiopawou:

CZ - Návod k montáži

Bezpečnostní pokyny

Během montáže a připojení dodržujte prosím následující bezpečnostní pokyny.

• Odpojte záporný pól akumulátoru! Přitom dodržujte bezpečnostní pokyny výrobce vozidla.
• Při vrtání otvorů dbejte na to, abyste nepoškodili žádné díly vozidla.
• Průřez kabelu plus a minus pólu musí být minimálně 1,5 mm².
• Konektory od vozidla nepřipojujte k rádiu!

Adaptérový kabel potřebný pro vaše vozidlo obdržíte ve specializované prodejně BLAUPUNKT.

V závislosti na konstrukci se může postup u vašeho vozidla od zde popsaného postupu lišit. Za škody způsobené montáží nebo připojením nepřebíráme žádné ručení.

Pokud zde uvedené pokyny pro montáž neodpovídají vašemu vozidlu, obraťte se na specializovaného prodejce Blaupunkt, výrobce vozidla nebo naši horkou linku.

Při montáži zesilovače nebo měničů, předtím než budou konektory zapojeny do zdířek Line-in nebo Line-out, musí být nejprve bezpodmínečně připojeny kostry přístrojů.

Přiložené montážní díly a připojovací svorky

Jako zvláštní příslušenství můžete obdržet
