5704R - Scie circulaire MAKITA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 5704R MAKITA au format PDF.
| Type de produit | Scie circulaire |
| Marque | MAKITA |
| Modèle | 5704R |
| Diamètre de la lame | 190 mm |
| Profondeur de coupe maximale à 90° | 66 mm |
| Profondeur de coupe maximale à 45° | 46 mm |
| Vitesse à vide | 4 900 min⁻¹ |
| Longueur totale | 345 mm |
| Poids net | 4,6 kg |
| Alimentation | Secteur monophasé (tension selon plaque signalétique) |
| Double isolation | Oui, pas de mise à la terre requise |
| Niveau de pression sonore | 97 dB(A) |
| Niveau de puissance sonore | 110 dB(A) |
| Accélération pondérée | ≤ 2,5 m/s² |
| Diamètre d'alésage de la lame | 20 mm ou 30 mm |
| Épaisseur de lame maximale | 1,7 mm |
| Trait de scie minimal | 1,9 mm |
| Épaisseur du couteau diviseur | 1,8 mm |
| Angle de coupe oblique | 0° – 45° |
| Sécurité | Carter mobile de protection, blocage d'arbre, bouton de sécurité |
| Accessoires fournis | Clé hexagonale, guide parallèle, raccord d'aspiration |
| Entretien | Remplacement des charbons usés |
| Pays de fabrication | République Populaire de Chine |
FOIRE AUX QUESTIONS - 5704R MAKITA
Questions des utilisateurs sur 5704R MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie circulaire au format PDF gratuitement ! Retrouvez votre notice 5704R - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 5704R de la marque MAKITA.

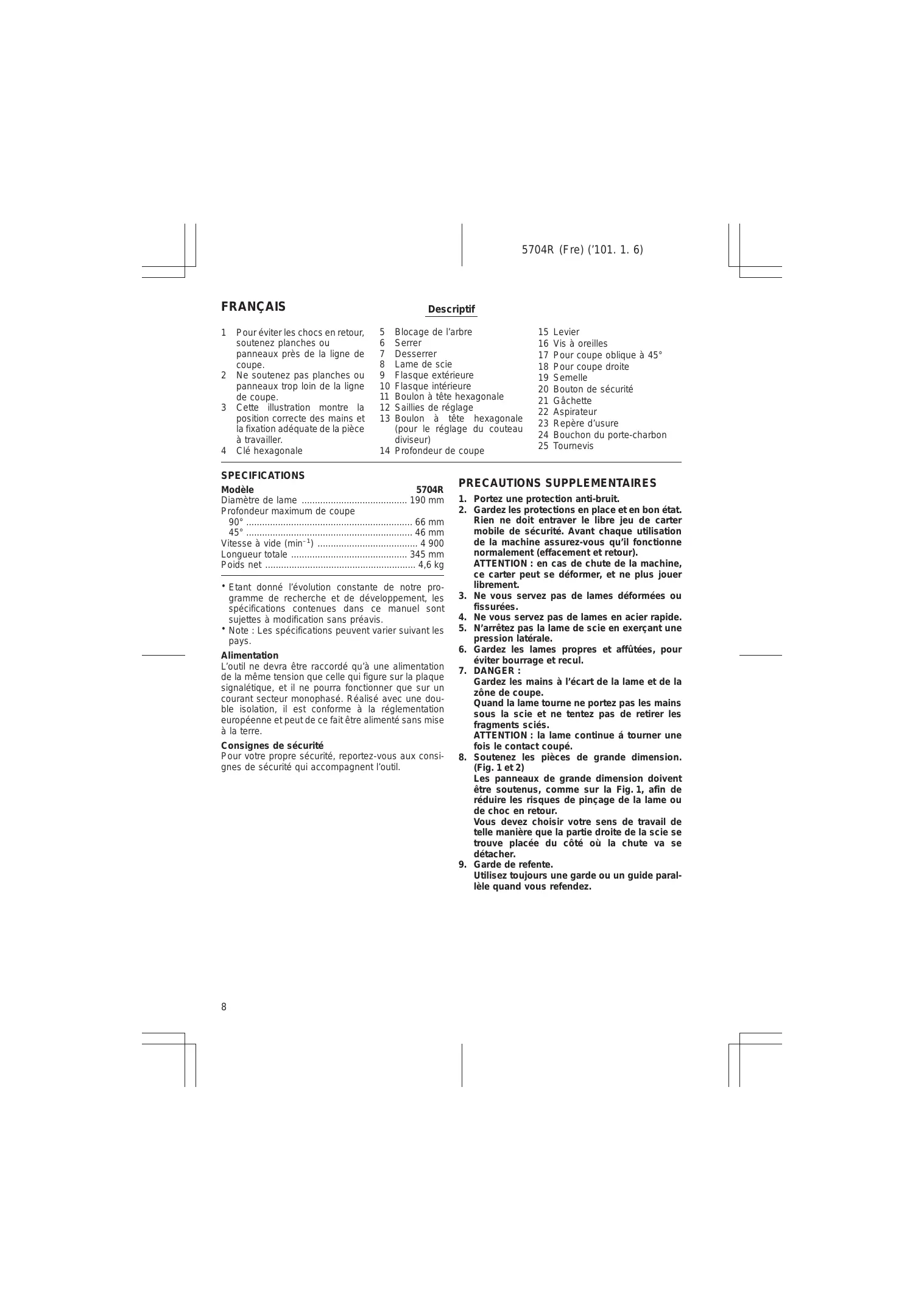

MODE D'EMPLOI 5704R MAKITA
1 Pour éviter les chocs en retour, soutenez planches ou panneaux près de la ligne de coupe. 2 Ne soutenez pas planches ou panneaux trop loin de la ligne de coupe. 3 Cette illustration montre la position correcte des mains et la fixation adéquate de la pièce à travailler. 4 Clé hexagonale
5 Blocage de l'arbre 6 Serrer 7 Desserer 8 Lame de scie 9 Flanc extérieur 10 Flanc intérieur 11 Boulon à tête hexagonale 12 Saillies de réglage 13 Boulon à tête hexagonale (pour le réglage du couteau divisieur) 14 Profondeur de coupe
15 Levier 16 Vis à œilletons 17 Pour coupe oblique à 18 Pour coupe droite 19 Semelle 20 Bouton de sécurité 21 Gachette 22 Aspirateur 23 Repère d'usure 24 Bouchon du porte-charbon 25 Tournevis
| Modèle | 5704R |
| Diamètre de lame | 190 mm |
| Profondeur maximum de coupe | |
| 90° | 66 mm |
| 45° | 46 mm |
| Vitesse à vide (min-1) | 4 900 |
| Longueur totale | 345 mm |
| Poids net | 4,6 kg |
- Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
- Note : Les spécifications peuvent varier selon les pays.
Alimentation
L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.
Precautions supplementaires
- Portez une protection anti-bruit.
- Gardez les protections en place et en bon état. Rien ne doit entraver le libre jeu du carter mobile de sécurité. Avant chaque utilisation de la machine, assurez-vous qu’il fonctionne normalement (effacement et retour).
ATTENTION: en cas de chute de la machine, ce carter peut se déformer et ne plus jouer librement.
- Ne vous servez pas de lames déformées ou fissurées.
- Ne vous servez pas de lames en acier rapide.
- N'arrêtez pas la lame de scie en exerçant une pression latérale.
- Gardez les lames propres et affûtées, pour éviter bourrage et recul.
- DANGER :
Gardez les mains à l'écart de la lame et de la zone de coupe.
Quand la lame tourne, ne portez pas les mains sous la scie et ne tentez pas de retirer les fragments scies.
ATTENTION: la lame continue à tourner une fois le contact coupé.
- Soutenez les pièces de grande dimension. (Fig. 1 et 2)
Les panneaux de grande dimension doivent être soutenus, comme sur la Fig. 1, afin de réduire les risques de pincege de la lame ou de chic en retour.
Vous devez avoir le contrôle de la scie, et ne devezz aucrocuté.
- Garde de refente.
Utilisez toujours une garde ou un guide parallèle quand vous refendez.
- Contre le recul. (Fig. 1 et 3) Le blocage accidentel de la lame peut provoquer un recul brusque et dangereux. Dans ce cas, relâchez immédiatement l'interrupteur. Gardez les lames affûtées, soutenez les grandes portées comme indiqué sur la Fig.1. Servez-vous de garde ou de guide parallèle quand vous refendez. Ne forcez jamais l'outil. Restez vigilant et gardez la maîtrise de votre outil. Ne retirez pas la lame du matériel au cours d'un sciage pendant qu'elle tourne encore. Ne mettez JAMAIS vos mains derrière la scie. En cas de recul, la scie risque de sauter en arrière et de vous blesser sévèrement.
- Carter mobile de sécurité. Relevez-le au moyen du saillant.
- Réglages. Avant de scier, assurez-vous que la profondeur et l'angle de coupe sont bien réglés.
- Ne montez sur l'outil que des lames adaptées : diamètre et alésage conformes aux specifications pour ce modèle ; flasque et vis de fixation adaptées.
- Attention aux clous. Retirez-les avec soin du matériel avant de scier.
- Quand vous faites fonctionner la scie, maintenez le câble loin de la zone de coupe et disposez-le de façon qu’il ne soit pas pris dans le matériel à scier pendant l’opération. Sciez en assurant bien votre main et le matériel, et le câble maintenu loin de la zone de travail.
Avertissement :
Il est important de soutenir correctement la pièce et de tenir fermement votre scie; toute perte de contrôle pourrait entraîner un grave accident. La Fig. 4 vous montre comment il faut tenir votre outil.
- La partie la plus large de la base de la scie doit reposer sur la partie soutenue de la pièce à scier, et non sur la partie destinée à tomber au sciage. La Fig. 5 vous montre la manière CORRECTE de scier l'extrémité d'une planche et la Fig. 6 la façon INCORRECTE. Si la pièce à couper est de petite taille, immobilisez-la avec un serre-joint : N'ESSAYEZ PAS DE LA TENIR SEULEMENT AVEC VOTRE MAIN. (Fig. 6)
- Ne tentez jamais de scier en bloquant dans un étau la scie lame en l'air. C'est fort dangereux et risque d'entraîner de graves accidents. (Fig. 7)
- Une fois le sciage terminé et avant de reposer la scie, assurez-vous que le carter mobile de protection coiffe complètement la lame, et que celle-ci est complètement arrêtée.
- Utilisation des données du fabricant
Assurez-vous que le diamètre, l'épaisseur et les autres caractéristiques de la lame de scie sont adaptées à l'outil; assurez-vous que la lame de scie est adaptée à la vitesse d'axe de l'outil.
- Ne'utilisezpas disque abrasif.
Pose et dépose de la lame
Avec cet outil, vous pouvez utiliser les lames suivantes:
| Dia. max. | Dia. min. | Diamètre du trou | Epais- seu r | Trait de scie |
| 190 mm | 170 mm | 20 mm ou 30 mm | moins de 1,7 mm | plus de 1,9 mm |
L'épaisseur du couteau divisoir est de 1,8 mm.
Attention :
- Ne vous servez pas de lames dont les caractéristiques ne correspondent pas à celles spécifiées sur cette notice.
- Ne vous servez pas de lames dont le disque est plus épais ou dont le jeu est plus petit que l'épaisseur du couteau diviseur.
Pour retirer la lame, appuyez sur le blocage d'arbre de façon que la lame ne puisse plus tourner, et desserrez le boulon à tête hexagonale vers la gauche à l'aide de la clé hexagonale. (Fig. 8)
Ensuite, retirez la flasque extérieure, relevez le carter au maximum, puis retirez la lame. (Fig. 9)
Installez la lame en procédant dans l'ordre inverse du retrait. Installez la flasque intérieure, la lame, la flasque extérieure puis le boulon à tête hexagonale, dans cet ordre. Assurez-vous de fixer solidement le boulon à tête hexagonale, avec le blocage de l'arbre complètement enfoncé. (Fig. 10)
Attention :
Assurez-vous que les dents de la lame pointent dans la même direction que le sens de rotation de l'outil. (La flèche qui porte la lame doit pointer dans la même direction que celle de l'outil). - Le flasque interieur a un diamètre de 30 mm d'un côté et de 20 mm de l'autre. Le côté de 20 mm porte l'inscription "20". Utilisez le côté qui convient au diamètre du trou de la lame que vous désirez utiliser. Le fait de monter la lame du mauvais côté peut entraîner des vibrations dangereuses. - Ne vous servez que d'une clé hexagonale Makita pour retirer ou installer la lame.
Réglage du couteau diviseur (fig. 11)
Utilisez la clé hexagonale pour desserrer le boulon à tête hexagonale pour l'ajustement du couteau diviseur, puis levez le couvercle de suture. Déplacez le couteau diviseur vers le haut ou vers le bas sur les deux saillies pour obtenir les réglages indiqués sur le schéma, de façon à obtenir l'écart approprié entre le couteau diviseur et la lame de scie.
Attention :
Assurez-vous que le couteau diviseur est réglé de façon que : La distance entre le couteau diviseur et le rebord denté de la lame ne dépasse pas 5 mm. Le rebord denté de la lame ne dépasse pas de plus de 5 mm du bord inférieur du couteau diviseur.
Réglage de la profondeur de coupe (fig. 12)
Desserrez le levier sur le guide de profondeur puis déplacez la base vers le haut ou le bas. À la profondeur de coupe désirée, fixez la base en serrant le levier.
Attention :
- Utilisez une faible profondeur de coupe pour les pièces minces afin d'obtenir des coupes plus nettes et plus sûres.
- Après avoir ajusté la profondeur de coupe, serrez toujours le levier à fond.
Réglage pour les coupes en biseau (fig. 13)
Desserrez les vis à oreilles à l'avant et à l'arrière, puis inclinez l'outil à l'angle désiré pour les coupes en biseau (0^ - 45^). Fixez les vis à oreilles à l'avant et à l'arrière après avoir effectué le réglage.
Visée (fig. 14)
Pour des coupes rectilignes, alignez l'encoche droite à l'avant de la table sur la ligne de coupe de la pièce. Pour des coupes en biais, alignez la ligne de coupe sur l'encoche gauche.
Interrupteur (fig. 15)
Pour éviter que la gachette ne se déclenche accidentellement, l'outil possède un bouton de sécurité.
Pour permettre l'outil en marche, appuyez sur le bouton de sécurité et tirez sur la gachette. Pour arrêter l'outil, relachez la gachette.
Attention :
Avant de brancher l'outil, assurez-vous toujours que la gachette fonctionne correctement et revient en position "OFF" une fois relachée.
Opération (fig. 16)
Tenez l'outil fermement. Placez la table sur le bois à couper sans que la lame soit en contact. Puis, mettez l'outil en marche et attendez que la lame ait atteint sa vitesse de régime. Déplacez alors simplement l'outil vers l'avant sur la surface de la pièce, en la maintenant bien à plat et en avançant doucement jusqu'à la fin du sciage. Pour obtenir des coupes nettes, gardez bien droite votre ligne de sciage et bien régulière votre vitesse de progression.
Attention :
- Le couteau diviseur devra toujours être utilisé, sauf lorsque vous attaquez une pièce par le milieu.
- N'arrêtez pas la lame de scie en exerçant une pression latérale dessus.
Guide parallèle (fig. 17)
Un guide parallèle, très commode, vous permet de réaliser des coupes droites d'une perfection précision. Glissez simplement ce guide contre le côté de la pièce à scier et assurez-la en position à l'aide de la vis papillon située sur l'avant de l'embase. Elle vous permet en outre d'exécuter des coupes répétées pour une largeur uniforme.
Raccord d'aspiration (fig. 18 et 19)
Pour le raccordement d'un aspirateur
Pour effectuer des coupes propres, raccordez un aspirateur à l'outil. Fixez le joint sur l'outil à l'aide de la vis. Puis, raccordez le tuyau d'aspirateur au joint.
Attention:
Avant toute intervention, assurez-vous que le contact est coupé et l'outil débranché.
Remplacement des charbons
Remplacez les charbons lorsqu'ils sont usés jusqu'au repère d'usure. Les 2 charbons identiques doivent être remplacés simultanément.
Pour votre sécurité et la fiabilité du produit, les réparations, la maintenance de cet appareil doivent être confiées à un Centre d'Entretien Makita.
Ces accessoires ou ces fixations sont recommandés pour l'utilisation de l'outil Makita spécifique dans ce manuel. L'utilisation d'autres accessoires ou fixations peut prévenir un risque de blessures. Les accessoires ou les fixations ne doivent être utilisés que dans le but et de la manière précises.
Je soussigné, Yasuhiko Kanzaki, mandaté par Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446-8502 Japan, déclare que ce produit
(No. de série: production en série)
fabriqué par Makita Corporation en République Populaire de Chine, est conforme aux normes ou aux documents normalisés suivants,
HD400, EN50144, EN55014, EN61000
conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/CE.
Bruit et vibrations du modèle 5704R
Les niveaux de bruit pondérés A sont:
niveau de pression sonore: 97 dB (A)
niveau de puissance du son: 110 dB (A)
- Porter des protecteurs anti-bruit.
L'accélération pondérée ne dépasse pas 2,5 m/s².
