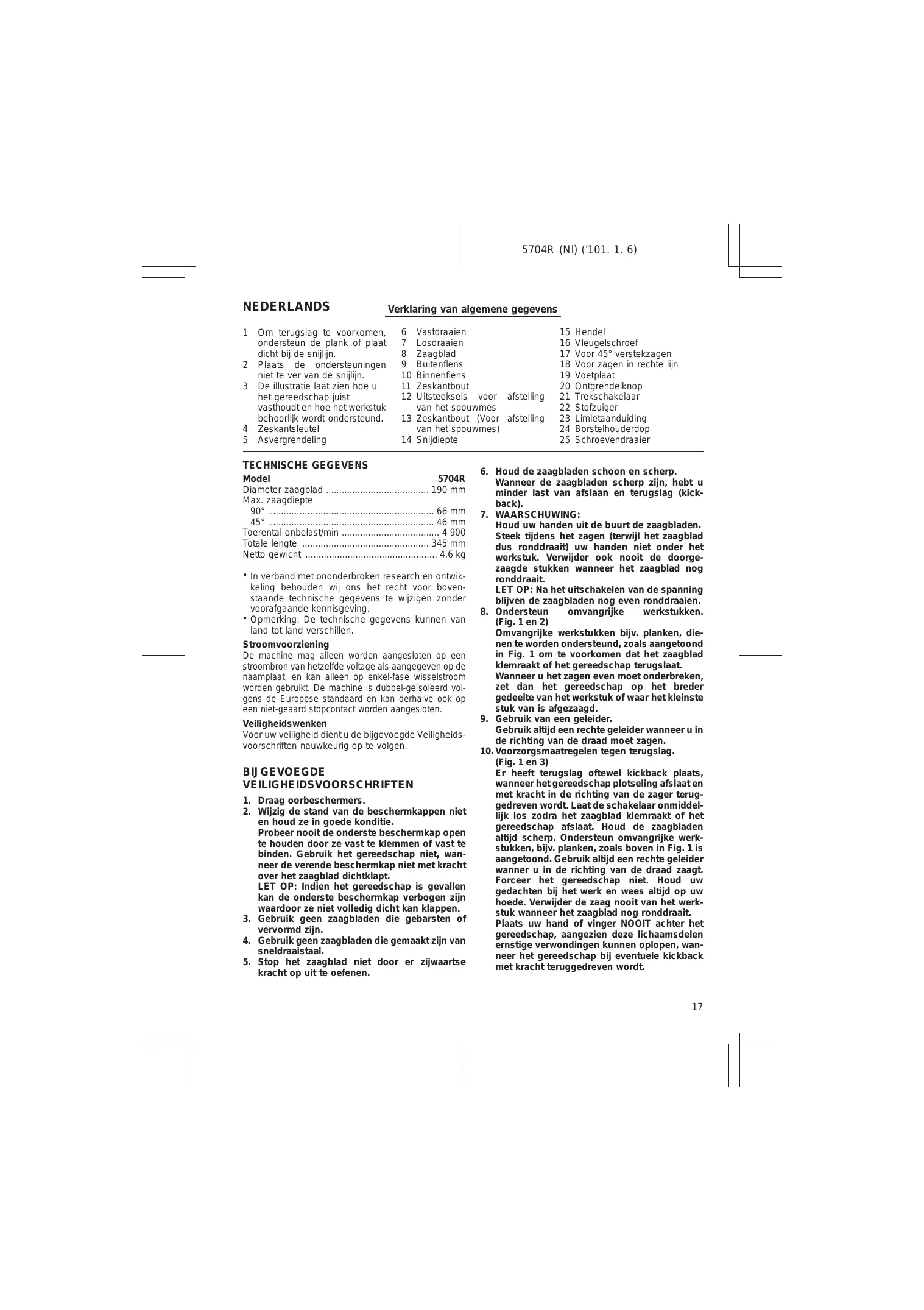

GEBRUIKSAANWIJZING 5704R MAKITA

1 Om terugslag te voorkomen, ondersteun de plank ofplaat zich bij de snijlijn.
2 Plaats de ondersteuningen Niet te ver van de snijlijn.
3 De illustratie latent hoe u het gereedschap juist vasthoudt en hoe het werkstuk behoorlijk worden ondersteund.
4 Zeskantsleutel
5 Asvergrendeling

6 Vastdraaien
7 Losdraaien
8 Zaagblad
9 Buitenflens
10 Binnenflens
11 Zeskantbout
12 Uitsteeksels voor afstelling van het spouwmes
13 Zeskantbout (Voor afstelling van het spouwmes)
14 Snijdiepte

15 Hendel
16 Vleugelschroef
17 Voor 45^ verstekzagen
18 Voor zagen in rechte Iijn
19 Voetplaat
20 Ontgrendelknop
21 Trekschakelaar
22 Stofzuiger
23 Limietaanduiding
24 Borstelhouserdop
25 Schroevendraier

TECHNISCHE GEGEVENS

Model	5704R
Diameter zaagblad	190 mm
Max. zaagdiepte
90°	66 mm
45°	46 mm
Toerental onbelast/min	4 900
Totale lengte	345 mm
Netto gewicht	4,6 kg

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- Opmerking: De technische gegevens können van land tot land verschillen.

Stroomvoorziening

De machine mag alleen worden aangesloten op een strooombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gezruikt. De machine is dubbel-geisoleerd volgens de Europese standard en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

Voor uwveiligheid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.

BIJGEVOEGDE

VEILIGHEIDSVOORSCHRIFTEN

1. Draag oorbeschemers.
2. Wijzig de stand van de beschemmkappen nicht en houd ze in goede konditie.

Probeer nooit de onderste beschemkap opente houden door ze vast te klemmen of vast tebinden. Gebruik het gereedschap Niet, wanner de verende beschemkap Niet met kracht over het zaagblad dichtklapt.

LET OP: Indien het gereedschap is gevallen kan de onderste beschemkap verbogen zijn waardoor ze Niet volledig zich kan klappen.

1. Gebruik geen zaagbladen die gebarsten of verrormd zich.
2. Gebruik geen zaagbladen die gemaakt zijn van sneldraiaastaal.

3. Stop het zaagblad Niet door er zichwaartse kracht op uit te oefenen.

4. Houd de zaagbladen schoon en scherp.
   Wanneer de zaagbladen scherp zich, hebt u minder last van afslaan en terugslag (kickback).

5. WAARSCHUWING:

Houd uw handen uit de buurt de zaagbladen. Steekijdens het zagen (terwijl het zaagblad dus ronddraait) uw handen Niet onder het werkstuk. Verwijder ook nooit de doorgezaagde stukken wanner het zaagblad nog ronddraait. LET OP: Na het uitschaken van de spanning blijven de zaagbladen nog even ronddraaien.

1. Ondersteun omvangrijke werkstukken. (Fig. 1 en 2)

Omvangrijke werkstukken bijv. planken, die- nen te worden ondersteund, zoals aangetoond in Fig. 1 om te voorkomen dat het zaagblad klemraakt of het gereedschap terugslaat.

Wanner u het zagen even moet onderbreken, zet dan het gereedschap op het breder gedeelte van het werkstuk of waar hetkleinste stuk van is afgezaagd.

1. Gebruik van een geleider.

Gebruik.altijd een rechte geleider wanner u in de richting van de draad moet zagen.

1. Voorzorgsmaatregelen gegen terugslag.

(Fig. 1 en 3)

Er heeft terugslag oftewel kickback plaats, wanner het gereedschap plotseling afslaat en met kracht in de richting van de zager teruggedreven worden. Laat de schakelaar onmiddelijk los zodra het zaagblad klemraakt of het gereedschap afslaat. Houd de zaagbladen altijd scherp. Ondersteun omvangrijke werkstukken, bijv. planken, zoals boven in Fig. 1 is aangetoond. Gebruik altiijd een rechte geleider wanner u in de richting van de draad zaagt. Forceer het gereedschap niet. Houd uw gedachten bij het werk en wees altiijd op uw hoede. Verwijder de zaag nooit van het werkstuk wanner het zaagblad nog ronddraait.

Plaats uw hand of vinger NOOIT awhile het gereedschap, aangezien deze lichaamsdelen ernstige verwondingen kunden oplopen, wanner het gereedschap bij eventuele kickback met kracht teruggedreven worden.

1. Onderste beschemkap.

Verdraai de onderste beschemkap in de bovenste stand met behulp van de verstel-hendel.

1. Bijstellingen.

Kontroleer alvorens te zagen of de zaagdiepe en eventeel de aftschuiningshoek juist+zijn ingesteld.

1. Installeer op het gereedschap uitsluitend de juiste zaagbladen.

Installer nooit zaagbladen met asgaten van onjuiste diameters. Installer ook nooit defekte zaagbladen en zorg dat u.altijd de juiste vulringen of bouten gebruikt.

1. Zorg datijdens het zagen het zaagblad Niet in contactk met spijkers.

Kontroleer dus alvorens te zagen of alle spijkers uit het werkstuk zich verwijderd.

1. Zorg dat het netsnoor algijd uit de buurt van de zaagbladen of de snijlijn blijf en zorg er ook voor dat het nooit door de zaagbladen gegrepen worden of in de snede klemraakt. Houd tijdens het zagen uw beiden handen op de handvaten, zorg voor behoorlijke ondersteun ing van het werkstuk, en zorg ook dat het netsnoor geen gevaar loopt te worden doorgezaagd of klem te raken.

WAARSCHUWING:

Het is uitermate belangrijk dat u het werkstuk alsijid behoorlijk ondersteunt en het gereedschap met beiden handen stevig vasthoudt teneinde te voorkomen dat u de kontrole over het gereedschap verliestn hierdoor ernstige verwondingen oploopt. Fig. 4 latent hoe de ondersteuning dient te worden aangebrachte en hoe u het gereedschap juist vasthoudt.
16. Plaats het bredere gedeelte van de voetplaat op het gedeelte van het werkstuk dat behoorlijk ondersteund worden et nicht op het gedeelte dat bij doorzagen af za vallen. Bij wijze van voorbeeld, maar Fig. 5 de JUISTE manier zich voor het afzagen van een stuk van een plank en Fig. 6 de VERKEERDE manier. Indien het werkstuk te kort of te smal is, klem het dan vast. PROBEER NOoit SMALLE WERKSTUKKEN MET UW HAND VAST TE HoudEN! (Fig. 6)
17. Probeer nooit te zagen met het gereedschap ondersteboven vastgeklemd op een bankschroef. Dit is buitengewoon gevaarlijk en kan gemakkelijk leiden tot zeer zware verwondingen. (Fig. 7)
18. Alvorens na het beeindigen van het zagen het gereedschap neer te leggenclient u te kontrøleren of de verende beschemkap dichtgeklapt is en het zaagblad tot stilstand is gekommen.
19. Volg de specificaties van de fabrikant op.
Zorg ervoor dat de diameter, dikte en andere specificaties van het zaagblad geschikt zich voor het gereedschap.
Zorg ervoor dat het zaagblad geschikt is voor de draaisnelheid van de as van het gereedschap.

1. Gebruik geen schuurschijf.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Verwijderen of installeren van het zaagblad

Voor dit gereedschap konnen de volgende zaagbla- den worden gebruikt.

Max. diam.	Min. diam.	Diam. asgat	Zaag-blad-dikte	Zaag-snede
190 mm	170 mm	20 mm of 30 mm	minder dan 1,7 mm	meer dan 1,9 mm

De dikte van het spouwmes is 1,8 mm.

LET OP:

• Gebruik geen zaagbladen die nicht beantwoorden aan de in deze gebruiksaanwijzing vermelde specifications.
• Gebruik geen zaagbladen waarvan het blad dikker, of de snijbreedte (zetting van de tanden) minder is dan de dikte van het spouwmes.

Om het zaagblad te verwijderen, drukt u erst de asvergrendling in zodat de as而不是 hier kan draaien. Draai dan de zeskantboutlos met de zeskantsluetel.

(Fig. 8)

Verwijder verrolgens de buitenflens, zet de veiligheidskap in de hoogste stand, en verwijder het zaagblad. (Fig. 9)

Om het zaagblad te installereren, volgt u de procedure voor het verwijderen in omgekeerde volgorde. Monteer achtereenvolgens de binnenflens, het zaagblad, de buitenflens, en de zeskantbout. Draai de zeskantbout stevig vast terwijl u de asvergrendeling volledig ingedrukt houdt. (Fig. 10)

LET OP:

• Kontroleer of de tanden van het zaagblad maar voren zijn gericht in bezelfde richting als de zaagrotatie (de pij op het zaagblad dient in bezelfde richting te wijzen als de pij op het gereedschap).
• De binnenflens heeft een diameter van 30 mm aan de ene zijde, en een diameter van 20 mm aan de andere zijde. De zijde met de diameter van 20 mm is gemarkeeerd met "20". Gebruik de zijde die geschikt is voor de asgatdiameter van het zaagblad dat u wilt gebruiken. Als u het zaagblad op de verkeerde ijde monteert, kan er gevaarlijk trilling wordenveroorzaakt.
• Gebruik voor het verwijderen of installereren van het zaagblad uitsluitend de zeskantsleutel van Makita.

Afstellen van het spouwmes (Fig. 11)

Draai met de zeskantsleutel de zeskantbout voor afstelling van het spouwmes los, en brengervoigens de veiligheidskap omhoog. Beweeg het spouwmes aan omhoog of maar omaag over de twee uitsteek-sels voor afstelling van het spouwmes aangegeven in Fig. 11 om de juiste afstandussen het spouwmes en het zaagblad te krijgen.

LET OP:

Zorg ervoor dat het spouwmes zo worden afgesteld dat: De afstand tussen het spouwmes en de zaagtandrand Niet groter is dan 5mm .De zaagtandrand Niet verder dan 5mm voor bij de onderrand van het spouwmesuitsteekt.

Instellen van de zaagdiepte (Fig. 12)

Draai de hendel op de dieptegeleider los en beweeg de voetplaat maar boven ofaar beneden. Zet de voetplaat bij de gewenste zaagdiepe vast door de hendel vast te draaien.

LET OP:

• Gebruik een geringe zaagdiepte voor het zagen van dunne werkstukken, om schoner en veiliger te kunnen zagen.
• Draai de hendel na het instellen van de zaagdiepte algtd stevig vast.

Afstellen van de hoek voor verstekzagen (Fig. 13)

Draai de vleugelschroeven vooraan en achteraan los en hel het gereedschap waar de gewenste hoek voor verstekzagen (0 - 45^) .Na afstelling dient u de vleugelschroeven vooraan en achteraan goed vast te draaien.

Richten (Fig. 14)

Voor zagen in een rechte lijn, dient u de rechtter inkening op de voorkant van de voetplaat op eén lijn te brengen met de zaaglijn op het werkstuk.

Voor 45^ verstkzagen, brengt u de linker inkening op een lijn met de zaaglijn.

Werking van de trekschakelaar (Fig. 15)

Om te voorkomen dat de trekschakelaar per toeval wordt ingedrukt, is het gereedschap voorzien van een ontgrendelknop.

Om het gereedschap te starten, drukt u eerst de ontgrendelknop in en dan de trekschakelaar. Laat de trekschakelaar los om het gereedschap te stoppen.

LET OP:

Alvorens het netsnoper op het stopkontakt aan te sluiten, dient u altijd te kontroleren of de trekschakelaar behoorlijk werkert en bij loslaten onmiddelijk waar de "OFF" positie terugkeert.

Bediening (Fig. 16)

Houd het gereedschap stevig vast. Zet de voetplaat van het gereedschap op het werkstuk zonder dat het zaagblad contact maakt met het werkstuk. Schakel dan het gereedschap in en wacht tot het zaagblad op volte toeren draait. Beweeg daarna het gereedschap gewoon waar voren over het werkstukoppervlak, ervoor zorgend dat de voetplaat vlak op het werkstukoppervlak blijf. Beweeg het gereedschap gelijkmatig waar voren tot het werkstuk volledig is doorgezaagd. Om schone sneden te krijgen, moet u in een rechte lijn zagen en het gereedschap metgelijkmatige sleheid voortbewegen.

LET OP:

• Het spouwmes要去 algud worden gebruikt, behalve voor invalidzaagwerk.
• Stop het zaagblad Niet door zijdelingse druk erop uit te oefenen.

Geleider (Fig. 17)

Deze handige geleider maakt het möglichk zeer preciese recht stukken te verkrijgen. Het installereren is heel eenvoudig. U zet de geleider gegen de zichkant van het werkstuk en kaak hem verrolgens op het gereedschap vast met behulp van de bout aan de voorkant van de voetplaat. U kunt met de geleider achtereenvolgens stukken afzagen van gelijke bredte.

Verbindingsstuk (Fig. 18 en 19)

(voor het aansluiten van een stofzuiger)

Om schoon te werkken,(Intu u een stofzuiger op uw machine aansluiten. Monteer het koppelstuk op de machine met behulp van de schroef, en sluit dan de slang van een stofzuiger erop aan.

ONDERHOUD

LET OP:

Zorg er aktijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens onderhoud aan de machine uit te voeren.

Vervangen van koolborstels (Fig. 20 en 21)

Vervang de borstels wanner ze tot aan de aangegeven limiet+zijn afgesleten. Beide koolborstels dienen tegelijkkortijd te worden verrangen.

Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstelingen te worden uitgevoerd bij een ergend Makita service centrum.

Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Makita gereedschap dat in deze gebruiksaanwijzing is beschren. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personlijke verwondingen opleverven. De accessoires of hulpstukken dienen alleen op de juiste en voorgeschreiben manier te worden gebruikt.

E ACCESORIOS

PRECAUCION:

De ondergetekeende, Yasuhiko Kanzaki, gevolmachtigd door Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446-8502 Japan verklaart dat dit produkt

(Serienr.:serieproduktie)

vervaardigd door Makita Corporation in China voldoet aan de volgende normen of genormaliseerde documenten,

HD400, EN50144, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad 73/23/EEC,89/336/EEC en 98/37/EC.

ESPANOL

Geluidsniveau en trilling van het model 5704R

De typische A-gewogen geluidsniveau's zijn

geluidsdrukniveau: 97 dB (A)

geluidsenergie-niveau: 110 dB (A)

Draag oorbeschemers.

De typische gewogen effectieve versnellingswaarde is nicht mehr dan 2,5m / s^2
